Схема подключения генератора через рубильник в частном доме

Обеспечение бесперебойного электроснабжения частного дома требует грамотного технического решения, такого как схема подключения генератора через рубильник. Данная задача характеризуется средним уровнем сложности и требует строгого соблюдения правил устройства электроустановок. Стоимость комплектующих для базовой системы начинается от 5–8 тысяч рублей, а монтажные работы занимают от 4 до 7 часов в зависимости от состояния распределительного щита. Использование реверсивного переключателя исключает вероятность встречного включения токов, защищая оборудование и внешнюю электросеть. Правильно реализованная схема подключения генератора через рубильник гарантирует безопасность жильцов и стабильную работу бытовых приборов в аварийных ситуациях.

Ключевые аспекты перед началом работ

Работа с электроустановками требует квалификации не ниже III группы по электробезопасности и понимания принципов коммутации силовых цепей. Перед началом монтажа необходимо изучить проект электроснабжения здания и точно определить номинальную мощность резервного источника питания. Если вы не обладаете навыками чтения схем или сомневаетесь в качестве затяжки контактов, рекомендуется вызвать профессионального электрика. Ошибки на этапе проектирования или монтажа могут привести к выходу из строя дорогостоящей бытовой техники или возникновению пожара. Соблюдение правил техники безопасности является приоритетом: все манипуляции проводятся при полном снятии напряжения с вводного кабеля и проверке отсутствия вольтажа индикатором.

Необходимые материалы для монтажа

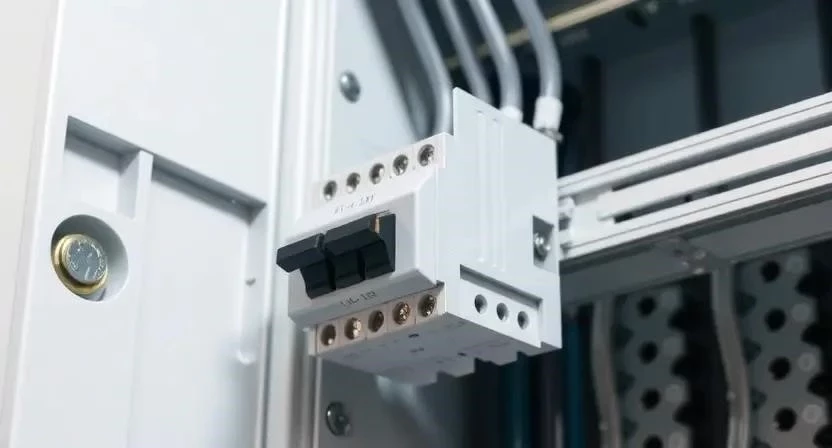

Для реализации надежной системы переключения потребуется приобрести специализированное оборудование и качественные расходные материалы. Основным элементом выступает реверсивный рубильник, который монтируется в электрощитке после счетчика и перед распределительными автоматами дома. Важно выбирать кабель с медными жилами, так как он обладает лучшей проводимостью и устойчивостью к изгибам. Все соединения должны быть защищены от внешних воздействий, для чего применяется гофротруба и герметичные вводы. Маркировка проводов фаза, ноль и заземление обязательна для исключения ошибок при эксплуатации.

• Реверсивный рубильник (переключатель ввода резерва на три положения)
• Кабель ВВГнг с сечением, соответствующим мощности генератора
• Наконечники НШВИ для качественного обжима многожильных проводов
• Гофротруба из самозатухающего ПВХ для защиты линии
• Маркировочные бирки или цветная термоусадочная трубка
• Автоматические выключатели для защиты линии генератора
• Шина нулевая изолированная на DIN-рейку
• Изоляционная лента ПВХ высокой адгезии

Таблица материалов и примерных затрат

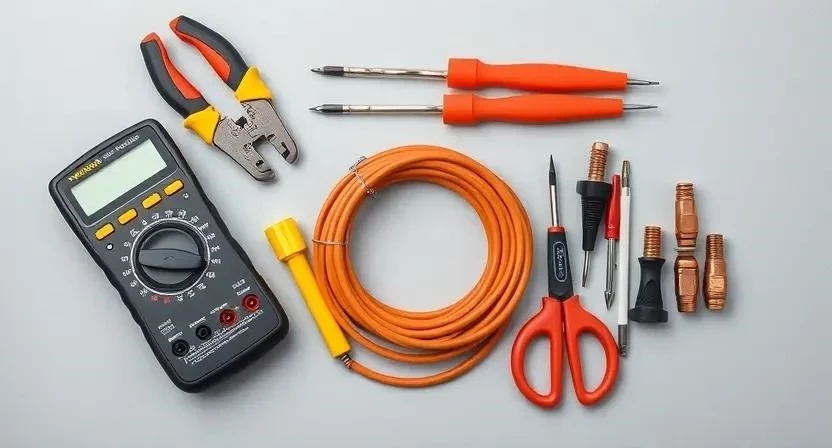

Необходимые инструменты

Подготовьте полный набор инструментария для обеспечения надежного контакта и аккуратного монтажа в щите. Наличие специализированных приспособлений, таких как стриппер и пресс-клещи, значительно повышает скорость и качество электромонтажных работ. Использование мультиметра обязательно на каждом этапе для контроля отсутствия короткого замыкания и проверки правильности фазировки. Хороший инструмент — залог долговечности системы электроснабжения.

1. Набор диэлектрических отверток (шлицевые и крестовые PZ/PH)
2. Стриппер для снятия изоляции без повреждения токопроводящих жил
3. Мультиметр цифровой для проверки напряжения и прозвонки цепей
4. Пресс-клещи для обжима наконечников на концах проводов
5. Перфоратор для бурения отверстий под кабель через стены
6. Строительный уровень для ровной установки щитка или кабель-каналов
7. Индикаторная отвертка для определения фазного проводника

Подготовка помещения

Организация рабочего пространства начинается с обеспечения свободного и безопасного доступа к главному распределительному щиту. Важно заранее освободить проходы и подготовить автономное освещение (налобный фонарь), так как на время работ вся сеть дома будет полностью обесточена. Пол непосредственно под щитком желательно застелить плотной пленкой или ветошью для оперативного сбора строительного мусора и металлической стружки. Убедитесь, что в зоне проведения работ отсутствуют легковоспламеняющиеся жидкости и посторонние предметы. Хорошая освещенность и чистота помогут избежать случайных ошибок при подключении мелких клемм.

Подготовка поверхности и оборудования

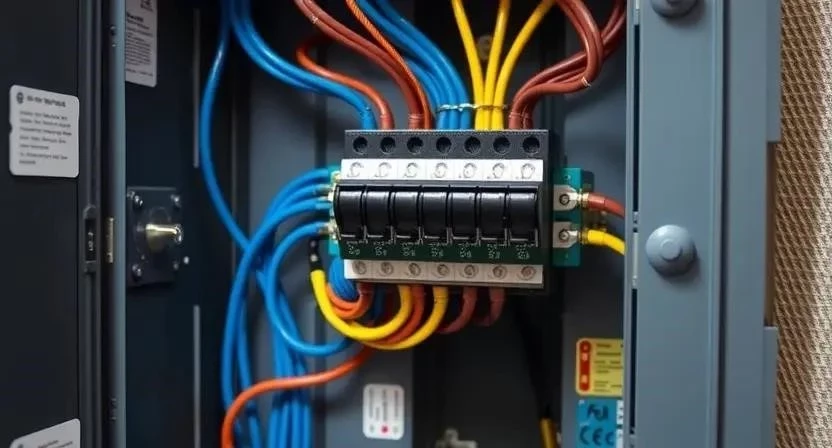

Начните процесс с разметки свободного места внутри электрощита под установку реверсивного рубильника на стандартную DIN-рейку. Тщательно проверьте текущее состояние существующей проводки на наличие оплавленных участков изоляции или ослабленных контактов. Обязательно убедитесь в исправности контура заземления, к которому в дальнейшем будет присоединен корпус генератора. Контактные площадки всех устанавливаемых устройств и существующих автоматов следует очистить от возможных окислов и пыли. Проверьте соответствие сечения вводных проводов планируемой электрической нагрузке, чтобы избежать перегрева кабельной линии в будущем.

Пошаговая технология монтажа рубильника

Шаг 1: Обесточивание сети (15 минут). Отключите вводной автоматический выключатель. С помощью мультиметра убедитесь, что напряжение на клеммах отсутствует. Это критически важный этап безопасности.

Шаг 2: Демонтаж и подготовка щитка (30 минут). Если места на рейке недостаточно, произведите перекоммутацию существующих модулей. Демонтируйте старые перемычки, которые мешают установке нового устройства.

Шаг 3: Установка рубильника (20 минут). Закрепите реверсивный переключатель на DIN-рейку. Убедитесь, что фиксаторы плотно защелкнулись и устройство не перемещается по рейке.

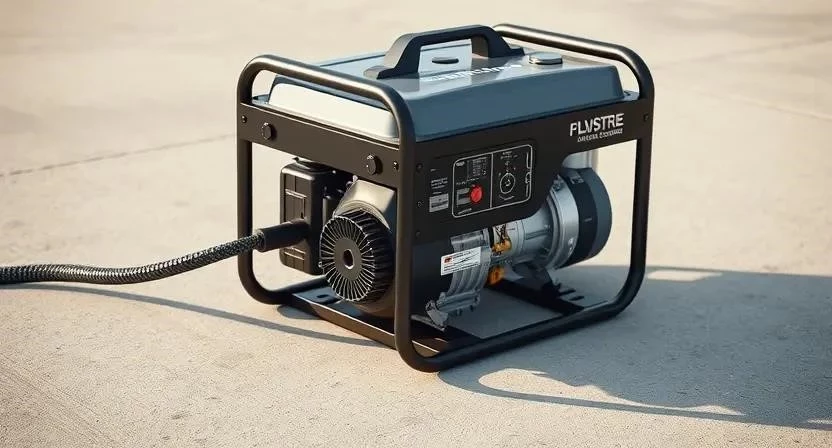

Шаг 4: Прокладка кабельной линии (60 минут). Проложите кабель ВВГнг от места установки генератора до распределительного щита. Используйте гофру для защиты кабеля на открытых участках и в местах прохода через стены.

Шаг 5: Подключение основной сети (25 минут). Фазный провод от вводного автомата подключите к верхним клеммам рубильника (обычно положение I). Плотно затяните винтовые зажимы.

Шаг 6: Подключение генератора (25 минут). Провода, идущие от резервного источника, заведите на клеммы, соответствующие положению II. Соблюдайте полярность: фаза к фазе, ноль к нолю.

Шаг 7: Соединение нулевых шин (30 минут). В зависимости от выбранной схемы (общий или раздельный ноль), выполните коммутацию нулевых проводников. Обычно выходы рубильника объединяются перемычками.

Шаг 8: Подключение нагрузки (25 минут). Общие выходные контакты рубильника соедините с шинами, питающими группы потребителей в доме через их индивидуальные автоматы.

Шаг 9: Контрольная проверка соединений (15 минут). Проверьте момент затяжки всех винтов. Плохой контакт — основная причина нагрева и возгорания в щитках.

Шаг 10: Тестирование мультиметром (20 минут). В положении «0» прозвоните цепи, чтобы исключить короткое замыкание между вводом сети и вводом генератора.

Шаг 11: Запуск основной сети (15 минут). Переведите рубильник в положение I и включите вводной автомат. Проверьте наличие напряжения на потребителях.

Шаг 12: Тестовое переключение на генератор (30 минут). Отключите сеть, заведите генератор, дайте ему прогреться 2 минуты. Переведите рубильник в положение II и убедитесь в подаче питания.

Пример из практики №1: При монтаже в загородном доме я столкнулся с тем, что винты на дешевом рубильнике «плыли» при затяжке. Рекомендую использовать только проверенные бренды (например, ABB или Schneider), так как от надежности этого узла зависит работа всего дома.

Пример из практики №2: Один раз клиент забыл промаркировать провода, и при подключении мы получили короткое замыкание на нулевой шине. С тех пор я всегда использую разноцветную изоленту или термоусадку на концах каждой жилы сразу после зачистки.

Пример из практики №3: Важно помнить о прогреве генератора. В одном из проектов мы установили рубильник, но заказчик сразу включал нагрузку на холодный двигатель, из-за чего генератор глох. Обязательно выдерживайте паузу в 2-3 минуты перед переключением рычага в положение II.

Важные нюансы эксплуатации

Учитывайте температурный режим эксплуатации кабеля; при прокладке на открытом воздухе используйте марки, устойчивые к ультрафиолетовому излучению. Повышенная влажность в месте установки щитка требует использования корпусов с индексом защиты не ниже IP54. Корпус генератора должен быть жестко соединен с шиной заземления дома отдельным медным проводником достаточного сечения. Номинальный ток рубильника обязан превышать максимальный ток, выдаваемый генератором, минимум на 20-30% для создания запаса прочности. Также следует помнить, что при работе от генератора некоторые чувствительные приборы могут требовать установки стабилизатора напряжения.

Распространенные ошибки новичков

Одной из наиболее критических ошибок является неправильная фазировка при подключении резервного ввода. Использование кабеля с заниженным сечением неизбежно приводит к его перегреву под нагрузкой и риску оплавления изоляции. Отсутствие заземления корпуса генератора создает смертельную опасность поражения электрическим током при случайном пробое на корпус. Выбор обычного перекидного выключателя вместо специализированного реверсивного рубильника с дугогасительными камерами может привести к возникновению дуги при переключении под нагрузкой. Никогда не пытайтесь соединить выходы генератора и сети напрямую через обычную розетку — это приведет к выходу из строя альтернатора при возобновлении подачи городского питания.

Расчет стоимости системы

Общие затраты на подключение складываются из стоимости оборудования и оплаты услуг квалифицированного специалиста. Самостоятельный монтаж позволяет сэкономить значительную сумму, однако требует наличия инструмента и знаний. В таблице ниже приведен расчет для стандартного частного дома с однофазной сетью.

Таблица расчета стоимости (материалы + работа)

Уход и обслуживание после завершения

Регулярное техническое обслуживание системы гарантирует ее готовность к работе в любой момент. Раз в полгода необходимо проводить ревизию электрощита и проверять надежность затяжки всех винтовых клемм, так как от вибраций и температурных расширений они могут ослабнуть. Визуально осматривайте изоляцию кабелей, особенно в местах ввода в генератор, на предмет трещин, потертостей или следов перегрева. Рекомендуется ежемесячно проводить тестовое переключение системы под нагрузкой, чтобы убедиться в свободном ходе контактов рубильника и работоспособности самого генератора. Своевременная очистка контактов от пыли предотвратит их преждевременный износ.

Альтернативные варианты переключения

Помимо ручного рубильника, существуют и другие способы организации резервного питания. Система автоматического ввода резерва (АВР) обеспечивает мгновенное переключение без участия человека, что удобно, но стоит в 5–10 раз дороже базового решения. Использование переключателей на 3 позиции (Сеть-0-Генератор) считается «золотой серединой» между ценой и надежностью. Позиция «0» в таких устройствах гарантирует физический разрыв дуги и полностью исключает любые короткие замыкания между двумя независимыми источниками энергии. Выбор метода зависит от бюджета и требований к автоматизации процессов в доме.

Сравнение методов подключения

Часто задаваемые вопросы (FAQ)

Можно ли использовать обычный выключатель вместо рубильника?
Нет, обычные выключатели не предназначены для таких токов и не обеспечивают безопасного разрыва между двумя линиями. Это приведет к короткому замыканию.

Нужно ли заземлять генератор?
Да, заземление корпуса генератора обязательно для обеспечения электробезопасности и корректной работы защитных устройств (УЗО).

Какой кабель выбрать для подключения?
Рекомендуется использовать медный кабель марки ВВГнг. Сечение подбирается по мощности: для 5 кВт достаточно 4 мм², для 8-10 кВт лучше взять 6 мм².

Что будет, если забыть переключить рубильник перед запуском?
Если рубильник в положении «0», ничего не произойдет. Если в положении «Сеть», генератор просто будет работать вхолостую, не подавая ток в дом.

Можно ли подключить генератор через обычную розетку?
Это крайне опасный и неправильный метод («вилка-вилка»). Он часто приводит к пожарам, поражению током и выходу генератора из строя при включении сети.

Как рассчитать мощность рубильника?
Номинал рубильника в Амперах должен быть равен или выше номинала вводного автомата вашего дома (обычно 25А, 32А или 40А).

В чем разница между однополюсным и двухполюсным рубильником?
Двухполюсный рубильник разрывает и фазу, и ноль, что является более безопасным и правильным решением для подключения генератора в частном доме.
