Подключение однофазного реле напряжения

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Назначение промежуточного реле

Промежуточное реле – устройство, обеспечивающее работу нескольких электрических цепей

Это вспомогательное устройство, которое призвано контролировать действие различных станков и комплексов. Обеспечивает работу сразу нескольких электрических цепей, когда необходимо произвести одновременную коммутацию разных контактов.

Например, один из контактов должен выдать на экран реле аварийный сигнал, а другой – выполнить выключение. Либо с помощью одного соединения происходит запуск станка, другое производит выключение иной части устройства.

А также промежуточное реле (РП) применяют для замедления реакции при необходимых высоких нагрузках. Для контроля основного реле, которое коммутирует большие значения силы тока в условиях высокого напряжения.

Нюансы подключения и регулировки

После установки промежуточного механизма его необходимо подключить к электросхеме. Для этого будут задействованы контакты катушки, а также дополнительные связующие элементы. Обычно, в устройстве насчитывается несколько контактных пар: NO – нормально-открытые и нормально-закрытые (NC).

Распределение групп в представленной электросхеме: 10-11 – нормально-замкнутые контакты; 11-12 – нормально-разомкнутые; контакты 1 (фаза) – 3 (ноль) – напряжение питания реле

В первой позиции предполагается полное лишение подачи сигнала на катушку. Поскольку в ней нет полярности, внутреннее соединение контактной группы может выполняться в хаотичном порядке.

Для подключения обзорного механизма рассмотрим схематические указания. Предполагаемое напряжение в катушке может составлять: 12, 24 или 220 В.

Электросхема прибора без подключения к сети. Его установка осуществляется в схемах управления и автоматики. Месторасположение – между главным исполнителем и источником задачи

Регулирование электронного пускателя разберем на примере самой распространенной модели РП-23.

Процесс состоит из следующих этапов:

1. Проверяя напряжение пуска и возврата с подачей источника гальванического тока на катушку, осуществляем нерезкое регулирование.
2. На момент притягивания якоря у подвижного узла системы должен быть совместный ход 0,1-1,5 мм. Методом подгиба хвостовика на Г-образную пластину осуществляем корректировочную процедуру.
3. Между активным и неактивным контактом уровень зазора устанавливается в пределах значений 1,5-2,5 мм. Настройка прогиба выполняется поджиманием угольника неподвижных контактов и верхнего упора подвижной системы.
4. При конечном расположении якоря (замыкание) провал неактивных контактов будет 0,3-0,4 мм.
5. В середине плоскости подвижные и неподвижные контакты должны совпадать. Корректировка производится путем перемещения пластины и направляющей скобы.

Таким же методом воспроизводится и настройка параметров реле РП-25, однако исключается зазор между катушкой с сердечником и якорем в притянутом состоянии.

Реле контроля трехфазного напряжения: предназначение и применение

Предпосылки

Электроснабжение по трёхфазной схеме используется не только для подключения потребителей, нагружающих три фазы единовременно.

Жилые дома во всех населённых пунктах, дачные посёлки, частный сектор, административные здания и не только тоже подключены к трёхфазной сети. Но при этом они являются потребителями фазной сети 220 Вольт.

А все три фазы распределяются между потребителями так, чтобы предположительно получалась одинаковая нагрузка для каждой фазы.

Схематически сеть с тремя фазами напряжения изображается, как равносторонний треугольник. Вершины его являются фазами А, В и С. Длина каждой стороны соответствует величине 380 Вольт при отсутствии нагрузки или при её малой величине.

Отрезок медианы от вершины до точки пересечения медиан это фазное напряжение. При симметричной нагрузке длина каждой стороны, то есть линейное значение, уменьшается одинаково. Это же относится и к фазным значениям.

Но поскольку реальные потребители могут быть какими угодно нагрузка всегда получается несимметричной.

Совет

И поэтому треугольник получается разносторонним, иллюстрируя отклонения напряжения от 380 и 220 Вольт. Хорошо заметно, что при несимметричной нагрузке изменились все фазные величины. Поэтому потребители, подключенные к фазе с минимальным напряжением и у которых в это время идёт помол кофе, не смогут его качественно приготовить. Кофемолки будут работать при пониженных оборотах.

Трёхфазные электродвигатели, особенно нагруженные, начнут работать с качаниями ротора. А это может привести к разрушению конвейерных лент, тросов из-за рывков.

Ещё хуже придётся всем без исключения потребителям, если произойдёт обрыв нейтрали. При этом изменение фазных напряжений может значительно превысить величину 220 Вольт. А это опасно для бытовых электроприборов.

Не говоря уже о нагруженных трёхфазных двигателях.

Принцип работы

Чтобы избежать проблемы, которые возникают в нагрузке при перекосе фаз, обрывах нуля, неправильной последовательности фаз её отключают специальным реле.

На рынке есть много моделей таких реле более или менее сложных по своей конструкции. В некоторых из них применяются полупроводниковые приборы, и даже микропроцессоры.

Для электросетей в жилых домах, дачах и частном секторе трехфазные реле напряжения устанавливаются на распределительных подстанциях.

Катушки реле контроля напряжения в трёхфазной сети срабатывают от сигнала, который выделяется из электросети специальными гармоническими фильтрами. При появлении такого сигнала катушка пускателя или аналогичного выключателя обесточивается контактами реле и нагрузка отключается.

Большинство моделей таких реле снабжены регуляторами настроек тех или иных параметров для получения необходимых контролируемых величин трёхфазного напряжения и времени между отключением и повторным включением нагрузки.

Работа реле по защите нагрузки от несоответствия параметров трёхфазной сети происходит чаще всего в автоматическом режиме.

Обратите внимание

Вмешательство человека обычно требуется только при продолжительных авариях. В таких случаях происходят повторные срабатывания, и тогда приходится вручную отключать входной выключатель. Но возможно автоматизировать и этот процесс. После нескольких повторных включений и выключений будет сформирован сигнал для автоматического выключения входного выключателя.

Предвидеть возможные проблемы при трёхфазной схеме электроснабжения не представляется возможным. Поэтому применение защиты с использованием реле контроля напряжения должно быть обязательным у потребителей во всех трёхфазных сетях.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

• с прямой нагрузкой через РКН;
• с подсоединением нагрузки через контактор – с подключением магнитного пускателя.

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Назначение

Сразу же хотелось бы сказать о том, что существуют различные виды и типы тепловых реле и соответственно область применения каждой классификации своя собственная. Вкратце поговорим о назначении основных разновидностей устройств.

РТЛ — трехфазное, предназначено для защиты электродвигателя от перегрузок, перекоса фаз, затянутого пуска или заклинивания ротора. Крепятся на контакты пускатели ПМЛ или как самостоятельное устройство с клеммами КРЛ.

РТТ — на три фазы, предназначены для защиты короткозамкнутых двигателей от токов перегрузки, перекоса фаз, заклинивания ротора двигателя, затянутого запуска механизма. Может крепиться на ПМА и ПМЕ пускатели, а также самостоятельно устанавливаться на панели.

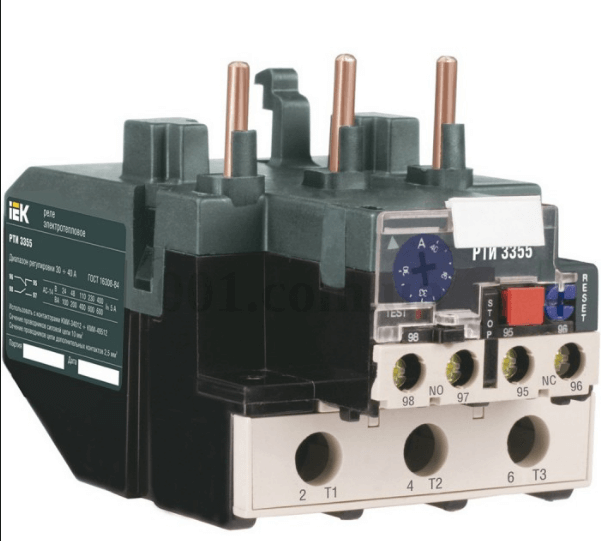

РТИ — защищают электромотор от перегрузки, асимметрии фаз, длинного пуска и заклинивания машины. Трехфазное тепловое реле, крепится на пускатели серии КМТ и КМИ.

ТРН — двухфазное реле, контролирует режим работы и пуска, имеет только ручной возврат контактов, работа устройства мало зависит от температуры окружающей среды.

Твердотельные трехфазное реле, не имеют подвижных деталей, не зависят от состояния окружающей среды, применяют во взрывоопасных местах. Следит за током нагрузки, разгоном, обрывом фаз, заклиниванием механизма.

РТК — контроль температуры происходит щупом, расположенным в корпусе электроустановки. Представляет собой термо реле, и контролирует только один параметр.

РТЭ — реле плавления сплава, электропроводящий проводник выполнен из сплава металла, при определенной температуре плавится и механически разрывает цепь. Данное тепловое реле встраивается непосредственно в контролируемое устройство.

Как видно из нашей статьи, существует большое разнообразие контроля за состоянием электроустановок, отличающихся типом и внешним видом, но одинаково выполняющих защиту электрооборудования. Это и все, что хотелось рассказать вам об устройстве, принципе действия и назначении тепловых реле. Надеемся, информация была для вас полезной и интересной!

Будет интересно прочитать:

• Как работает магнитный пускатель
• Как выбрать тепловое реле
• Что такое степень защиты IP
• Какие бывают реле времени

Недельный таймер

Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:

• Обеспечить функции коммутации в системах освещения.
• Включать/выключать технологическое оборудование.
• Запускать/отключать охранные системы.

Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.

Режим управления можно активировать, нажав и удерживая кнопку «Р». Настройки сбрасываются кнопкой «Reset». Во время программирования можно установить дату, лимит — недельный срок. Реле времени может работать в ручном или автоматическом режиме. Современная промышленная автоматика, а также разные бытовые модули чаще всего оборудуются приборами, которые можно настроить при помощи потенциометров.

Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор холодильника для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

• “S” – пусковая обмотка;
• “R” – рабочая обмотка;
• “C” – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток. В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается. Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка “верх”, которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора. Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи. Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют “таблеткой”

Замена реле в разных марках холодильников

Символьные идентификаторы проходных контактов помогут правильно подсоединить новое пусковое устройство. Если таковых нет, то при откручивании проводов рекомендуется обязательно их маркировать, в противном случае легко перепутать местами контакты, что приведет к поломке исправного механизма.

Холодильники Nord, Stinol, Ariston, Indesit

Холодильники Норд, Стинол, Аристон, Индезит имеют похожие конструкции, поэтому замена проводится по одной схеме:

• отключить прибор от электросети, после чего рекомендуется выждать время для полного обесточивания прибора;
• открутить крепежи, фиксирующие шланг водоснабжения, отодвинуть его в сторону во избежание повреждений;
• открутить крепежи задней панели, снять защитную пластину задней панели холодильника;
• отжать защелки, заклепки или выкрутить винты, удерживающие пусковой механизм на компрессоре;
• аккуратно вытянуть деталь, сохраняя пространственную ориентацию;
• отсоединить проводку от пускового реле, промаркировать каждый контакт во избежание перепутывания во время установки нового устройства;
• ослабить зажим путем легкого нажатия, отсоединить разъем;
• зачистить контакты проводов и разъема мягкой тряпкой, смоченной спиртом;
• переместить пусковой конденсатор со старого на новое реле;
• подключить очищенный разъем на отведенное под него место;
• закрепить реле на конденсаторе в строго вертикальном положении;
• пассатижами прикрутить проводку, проверить надежность соединения;
• зафиксировать реле винтами, защелками, заклепками;
• поставить заднюю панель на место, прикрутить;
• поставить шланг водоснабжения на место, зафиксировать;
• подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Atlant, Минск

Замена пускового реле холодильников Атлант, Минск проводится по другой схеме, поскольку они имеют схожие конструкции:

• отключить холодильное устройство от электрической сети, подождать некоторое время для полного обесточивания;
• снять заднюю панель холодильника;
• снять проволочный зажим, который фиксирует пусковой механизм;
• отсоединить контакты, осмотреть их и при надобности обработать наждачной бумагой;
• промаркировать провода во избежание перепутывания их при подключении нового устройства;
• выкрутить крепежные элементы, если они проржавели, поддеть отверткой или смазать маслом;
• немного отжать проволочный зажим для вынимания устройства;
• переместить пусковой конденсатор со старого на новое реле путем простой перестановки;
• установить механизма на место, отследить строгую горизонтальность и вертикальность;
• подключить провода согласно маркировке, надежно прикручивая каждый пятачок;
• накинуть проволочный зажим, зафиксировать;
• поставить заднюю панель на место, закрутить винты;
• подключить холодильник к электрической сети, проверить работоспособность.

Холодильники Liebherr

Современные разновидности охладительной техники имеют схожие конструкции, но отличия все же имеются, что надо учитывать до начала самостоятельного ремонта. Специалисты рекомендуют ознакомиться с инструкцией производителя до того, как вскрывать оборудование в попытках исправить проблему.

Замена пускового реле холодильника Liebherr:

• отключить холодильное устройство от электрической сети, подождать полного обесточивания;
• выкрутить крепежные элементы, отодвинуть заднюю защитную панель;
• снять пластмассовую крышку, осмотреть механизм;
• контакты зачистить наждачной бумагой;
• проверить исправность возвратной пружины;
• открутить крепежные элементы, фиксирующие пусковое реле;
• заменить устройство исправным, предварительно проверив его;
• поставить прибор на место старого;
• зафиксировать крепежными элементами;
• вернуть заднюю стенку на место, закрутить винты.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов
Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот

Электрическая схема реле давления
Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.
Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения
Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилыЯ выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках

Я думаю, вас ждет сюрприз!

Важно!!!Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать

А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов

Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой

Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.
