Организация электроснабжения жилого помещения начинается с правильной сборки распределительного узла. Монтаж электрощита в квартире по ГОСТу требует строгого соблюдения норм ПУЭ, так как любые ошибки в схеме могут привести к короткому замыканию или поражению током. Обычно такие работы занимают от 8 до 16 рабочих часов, а стоимость комплектующих существенно зависит от выбранного бренда автоматики. Грамотный подход к сборке гарантирует долговечность всей электрической сети.
Подготовительный этап и оценка работ
Перед началом монтажа необходимо оценить уровень сложности задачи. Сборка щитка требует базовых знаний в области электротехники, умения читать схемы и понимания принципов работы защитных устройств. Определение оптимального места установки критически важно: щит должен находиться в доступном месте, вдали от источников влаги и отопительных приборов. Из личного опыта: в одном из проектов заказчик хотел разместить щит вплотную к двери в ванную комнату, однако я настоял на переносе узла в коридор, чтобы избежать воздействия конденсата на контакты.
Комплектующие для сборки распределительного щита
Для качественной сборки используются сертифицированные материалы, обеспечивающие электробезопасность. Основной упор следует делать на совместимость модульного оборудования одного производителя.
- Корпус распределительного щита (встраиваемый или накладной)
- Автоматические выключатели различных номиналов
- Устройства защитного отключения (УЗО)
- Реле напряжения для защиты от скачков
- Шина заземления (PE)
- Нулевая шина (N)
- Гребенчатая шина для соединения автоматов
- Наконечники НШВИ для многожильных проводов
- Маркировочные бирки и кабельные стяжки
- Кабель ВВГнг для внутренних соединений
| Наименование | Количество (пример) | Расход | Примерная цена за ед. | |
|---|---|---|---|---|
| Корпус щита на 24 модуля | 1 шт. | 1 шт. | 2500 руб. | 2500 руб. |
| Автоматический выключатель | 10 шт. | 1 шт/линия | 400 руб. | 4000 руб. |
| УЗО (30мА) | 3 шт. | 1 шт/группа | 1200 руб. | 3600 руб. |
| Реле напряжения | 1 шт. | 1 шт. | 2800 руб. | 2800 руб. |
| Набор наконечников НШВИ | 1 уп. | по 2 на модуль | 600 руб. | 600 руб. |

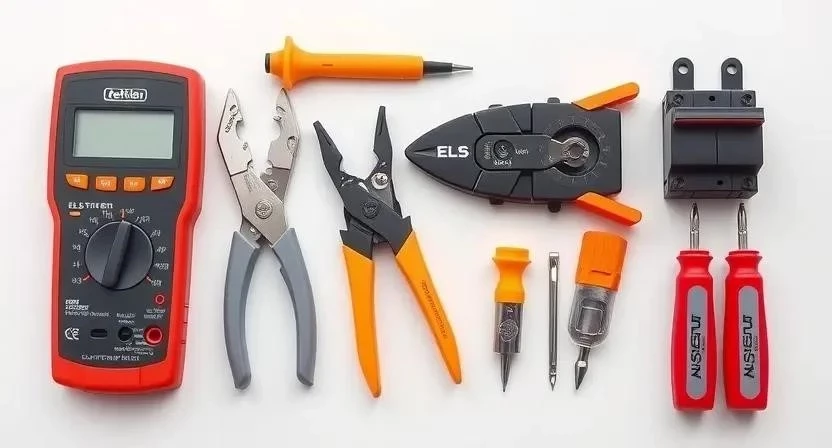

Инструментарий для электромонтажа
Использование профессионального инструмента ускоряет процесс и исключает повреждение изоляции или срыв резьбы на клеммах. Рекомендуется использовать диэлектрический инструмент с изоляцией до 1000В.
- Набор диэлектрических отверток (шлиц, крест)
- Стриппер для снятия изоляции
- Кримпер (пресс-клещи) для обжима НШВИ
- Мультиметр для проверки напряжения и прозвонки
- Строительный уровень для выравнивания корпуса
- Пассатижи или кусачки
- Перфоратор или дрель для фиксации щита
| Инструмент | Цель использования | Альтернатива |
|---|---|---|
| Стриппер | Быстрое снятие изоляции без повреждения жил | Канцелярский нож (не рекомендуется) |
| Кримпер | Надежная фиксация наконечников НШВИ | Пассатижи (не надежно) |
| Мультиметр | Контроль напряжения и поиск обрывов | Индикаторная отвертка |
| Уровень | Контроль горизонтали и вертикали щита | Приложение на смартфоне |
| Набор отверток | Затяжка винтовых соединений | Универсальный шуруповерт с битами |
Организация рабочего пространства
Перед началом работ необходимо подготовить помещение. Важно обеспечить яркое освещение зоны монтажа, используя переносные прожекторы. Пол и стены вокруг места установки следует защитить полиэтиленовой пленкой от строительной пыли. Главным условием безопасности является полное отключение основного питания на вводе в квартиру с обязательной установкой предупреждающей таблички на рубильнике.
Подготовка стены под установку корпуса
Процесс начинается с точной разметки места установки щитка с помощью уровня. После этого выполняется штробление стен под корпус и кабельные трассы. Ниша должна быть выровнена, чтобы щит прилегал плотно без перекосов. Проверка готовности поверхности включает контроль глубины штроб и очистку от крупного мусора, чтобы кабель ВВГнг ложился ровно и не перегибался под острым углом.

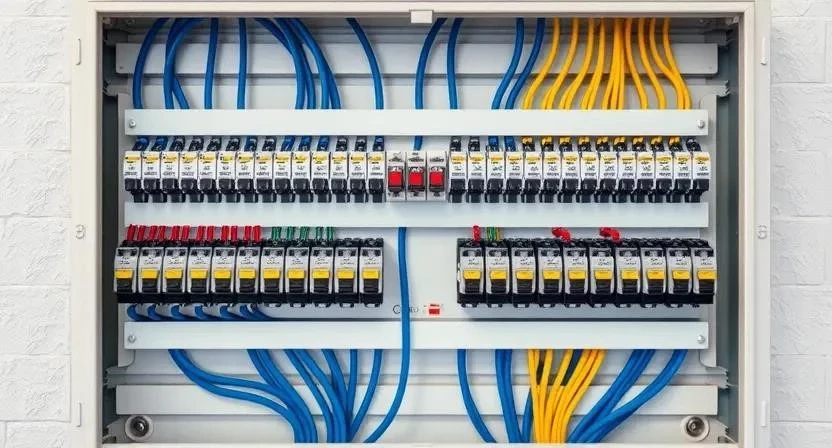

Технология монтажа электрощитка по этапам
Сборка осуществляется строго по последовательности, чтобы избежать путаницы в групповых линиях.
- Установка корпуса щита в нишу и его надежная фиксация дюбелями (30-40 мин).
- Завод кабельных линий в щит с соблюдением запаса длины (60-90 мин).
- Установка вводного автомата и счетчика электроэнергии (30 мин).
- Монтаж шин заземления (PE) и нулевой шины (N) (20 мин).
- Установка УЗО и реле напряжения на DIN-рейку (30 мин).
- Распределение линий по автоматическим выключателям согласно проекту (60-120 мин).
- Соединение модулей между собой с помощью гребенчатых шин (30 мин).

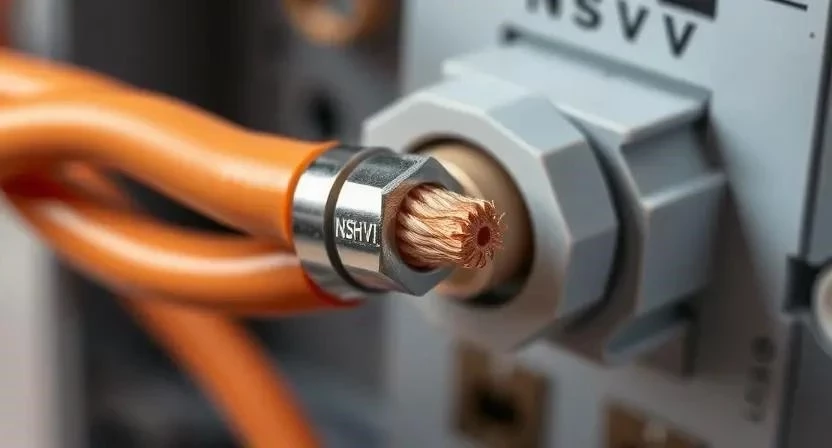

- Опрессовка всех концов проводов наконечниками НШВИ (60 мин).
- Маркировка каждой группы проводов с помощью специальных бирок (40 мин).
- Проверка всех винтовых соединений на затяжку (30 мин).
- Тестирование всей системы под нагрузкой и проверка УЗО (40 мин).
- Установка лицевой панели и закрытие корпуса (20 мин).
| Этап | Время | Особенности |
|---|---|---|
| Монтаж корпуса | 40 мин | Проверка уровня по вертикали |
| Завод кабелей | 90 мин | Оставление запаса 15-20 см |
| Сборка модулей | 180 мин | Соблюдение номиналов тока |
| Обжим и маркировка | 100 мин | Использование только НШВИ |
| Тестирование | 40 мин | Проверка кнопки «Тест» на УЗО |
Из личного опыта: часто при заведении кабелей мастера обрезают их слишком коротко. Однажды мне пришлось перетягивать линию из другой комнаты, потому что провода не доставали до клемм автомата, поэтому всегда оставляйте запас.
Технические особенности и требования
При монтаже важно учитывать температурный режим помещения; установка должна производиться при температуре не ниже +5°C. Влажность в месте установки щита не должна превышать нормы, иначе возможна коррозия металлических частей. Особое внимание уделяется совместимости брендов: использование автоматики разных производителей в одной гребенчатой шине может привести к неплотному прилеганию контактов. Время на финальную проверку всех соединений должно составлять не менее 30 минут.
Типичные промахи при сборке автоматики
Ошибки в электромонтаже могут привести к выходу из строя бытовой техники или возникновению пожара.
- Неправильный подбор номинала автоматов (например, установка 25А на кабель 1.5 мм²).
- Отсутствие заземления или объединение нулевой шины с шиной PE.
- Плохая затяжка винтовых контактов, что вызывает нагрев и оплавление изоляции.
- Игнорирование маркировки линий, что делает последующий ремонт невозможным.
- Использование многожильного провода без наконечников НШВИ.
Финансовая составляющая монтажа
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 12 000 руб. | 12 000 руб. | 0 руб. |
| Работа по сборке | 0 руб. | 7 000 руб. | 7 000 руб. |
| Монтаж корпуса | 0 руб. | 3 000 руб. | 3 000 руб. |
| Пусконаладка | 0 руб. | 2 000 руб. | 2 000 руб. |
| 12 000 руб. | 24 000 руб. | 12 000 руб. |
Эксплуатация и обслуживание системы
После завершения монтажа щит требует периодического ухода. Раз в полгода рекомендуется проверять затяжку винтовых контактов, так как из-за температурных расширений они могут ослабнуть. Обязательным является ежемесячное тестирование кнопок «Тест» на всех установленных УЗО для проверки их работоспособности. Срок службы качественных компонентов составляет от 10 до 25 лет при условии отсутствия постоянных перегрузок сети.
Варианты исполнения и современные решения
В зависимости от отделки стен выбирают встраиваемые щиты (скрытые) или накладные (внешние). Встраиваемые модели выглядят эстетичнее, но требуют штробления. Современные системы умного дома позволяют интегрировать в щиток модули управления освещением и датчики протечки, что значительно повышает уровень безопасности. При выборе модульного оборудования можно ориентироваться на разные серии: от бюджетных до премиальных с повышенной отключающей способностью.
Ответы на распространенные вопросы
Можно ли ставить щит в ванной или коридоре?
Установка в ванной запрещена из-за высокой влажности. Коридор является оптимальным местом при условии соблюдения норм доступа.
Какой автомат выбрать для розеток, а какой для света?
Для освещения обычно используют автоматы 10А, для розеточных групп — 16А.
Обязательно ли ставить УЗО в каждой комнате?
УЗО ставится на группу линий (например, одна на все «мокрые» зоны, другая на жилые комнаты), а не в каждой комнате отдельно.
Чем заменить наконечники НШВИ?
Заменять их нельзя, так как зажим автомата рассчитан на жесткий контакт; обжим голого многожильного провода приведет к плохому контакту.
Как выбрать сечение провода для ввода?
Сечение выбирается исходя из расчетной мощности всех потребителей, обычно это кабель 6 или 10 мм².
Что такое реле напряжения и нужно ли оно?
Это устройство, которое отключает питание при выходе напряжения за допустимые пределы (например, при скачке до 280В), защищая технику.
Как часто нужно проверять электрощит?
Рекомендуется проводить визуальный осмотр и проверку затяжки контактов раз в 6-12 месяцев.
