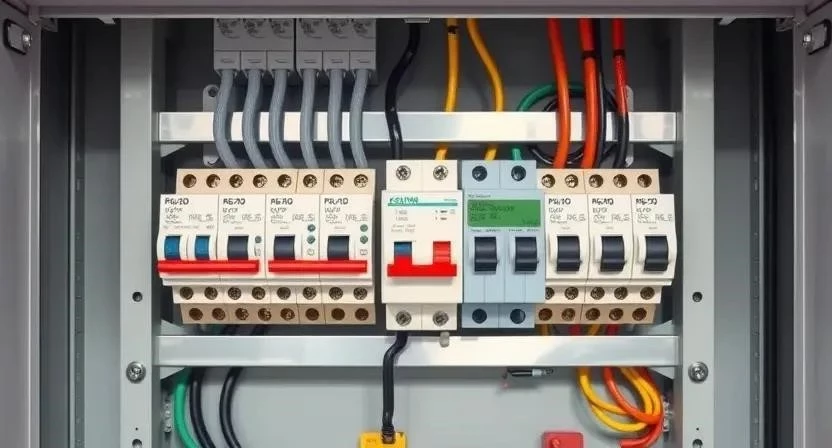

Правильный подбор защитной автоматики предотвращает пожары и выход техники из строя. Сборка электрощита требует точных расчетов нагрузки, что занимает от 2 до 5 часов подготовки. Чтобы понять, как выбрать автоматический выключатель, необходимо учитывать суммарную мощность приборов и сечение проводки. Ошибки в этом процессе приводят к перегреву кабеля или постоянным срабатываниям защиты.
Базовые принципы электробезопасности
Основы защиты сети начинаются с понимания разницы между перегрузкой и коротким замыканием. Первая возникает при одновременном включении слишком большого количества приборов, вторая — при прямом контакте фазы и нуля. Оценка сложности работ зависит от количества групп в щите и общего объема нагрузки. На расчеты и подбор компонентов обычно уходит несколько часов вдумчивой работы.
Комплектующие для сборки щита
Для качественной сборки понадобятся специализированные устройства и расходные материалы. Важно, чтобы все элементы были совместимы по току и физическим размерам.
- Автоматические выключатели нужного номинала
- Кабель ВВГнг-LS подходящего сечения
- Нулевая шина (N)
- Шина заземления (PE)
- Наконечники НШВИ для многожильного провода
- DIN-рейка из оцинкованной стали
- Маркировочные бирки для каждой линии
- Изоляционная лента или термоусадка
| Номинал автомата (А) | Сечение кабеля (мм²) | Максимальная мощность (кВт) |
|---|---|---|
| 6А | 1.5 | 1.3 |
| 10А | 1.5 | 2.2 |
| 16А | 2.5 | 3.5 |
| 20А | 2.5 | 4.4 |
| 25А | 4.0 | 5.5 |

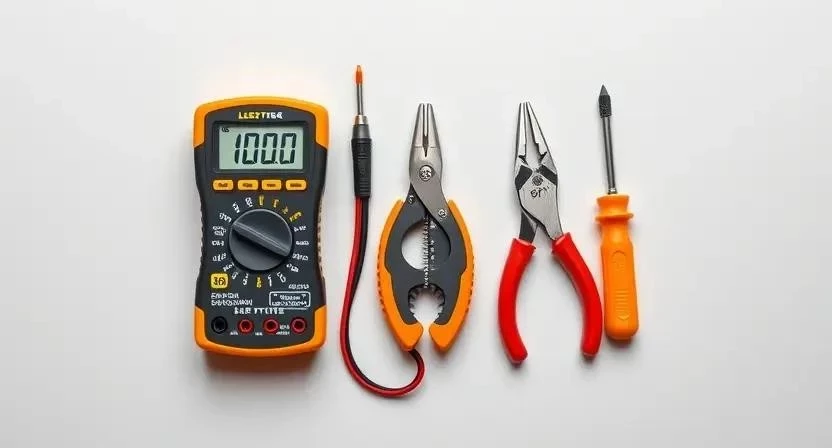

Инструментарий для монтажных работ
Подберите комплект инструментов, который обеспечит надежный контакт и безопасность при установке. Некоторые позиции являются обязательными, другие — рекомендуемыми для ускорения процесса.
- Набор диэлектрических отверток — обязательно
- Стриппер для зачистки изоляции — обязательно
- Мультиметр для проверки цепи — обязательно
- Индикаторная отвертка — обязательно
- Плоскогубцы с изолированными ручками — обязательно
- Пассатижи для обжима наконечников — желательно
- Фонарь налобный для работы в темных нишах — желательно
Организация рабочего пространства
Сначала необходимо подготовить место в электрощите, обеспечив свободный доступ к клеммам. Главное условие безопасности — полное обесточивание сети с проверкой отсутствия напряжения индикатором. Окружающие поверхности следует защитить от попадания мелкой стружки, обрезков изоляции и мусора, чтобы избежать короткого замыкания при пуске.
Установка основания и DIN-рейки
Тщательно смонтируйте DIN-рейку, используя строительный уровень для исключения перекосов. Место установки щитка должно быть очищено от пыли и строительных остатков. Проверьте надежность заземляющего контура, так как от этого зависит работа всей системы защиты. Фиксация рейки должна быть жесткой, чтобы устройства не смещались при переключении рычагов.
Этапы подбора и установки автомата
Следуйте данной последовательности действий для обеспечения корректной работы электросети:
- Расчет суммарной мощности всех потребителей на конкретной линии (15 минут).
- Определение номинального тока в Амперах на основе полученной мощности (10 минут).
- Выбор характеристики расцепителя (B, C или D) под тип нагрузки (10 минут).
- Подбор сечения медного кабеля, соответствующего номиналу автомата (10 минут).
- Выбор бренда и серии устройства исходя из бюджета (20 минут).
- Проверка совместимости с УЗО или реле напряжения в одном щите (15 минут).
- Нанесение маркировки на линии для удобства обслуживания (15 минут).
- Монтаж самого автомата на DIN-рейку до щелчка фиксатора (10 минут).
- Подключение питающего провода к верхнему контакту (15 минут).
- Подключение исходящей линии к нижнему контакту (15 минут).
- Протяжка и финальная затяжка всех винтовых соединений (10 минут).
- Тестовое включение и замер напряжения под нагрузкой (20 минут).
Однажды я объединил в одну группу освещение и мощный обогреватель, что привело к срабатыванию защиты при каждом включении прибора. Это подтверждает важность первого этапа расчетов.
Технические тонкости монтажа

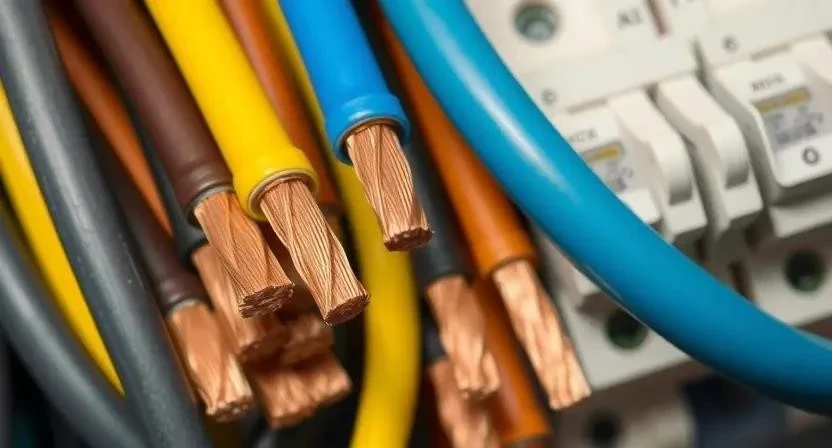

Учитывайте влияние температуры внутри щитка, так как при сильном нагреве тепловой расцепитель может сработать раньше времени. Особое внимание уделите моменту затяжки винтов: слишком слабый зажим ведет к искрению, а чрезмерный — к срыву резьбы или повреждению жилы. Совместимость материалов проводника и клемм критична для долговечности соединения.
В моей практике был случай, когда использование алюминиевого провода с медными клеммами без специальной токопроводящей пасты вызвало окисление и сильный нагрев контакта.
| Характеристика | Особенности срабатывания | Пример применения |
|---|---|---|
| Тип B | Быстрый отсекой при малых токах | Освещение, электроника |
| Тип B | Защита длинных линий | Маломощные розетки |
| Тип C | Средний порог срабатывания | Бытовая техника, розетки |
| Тип C | Устойчивость к пусковым токам | Пылесосы, стиральные машины |
| Тип D | Задержка при высоких токах | Мощные двигатели, станки |
Типичные промахи при установке
Многие новички допускают ошибки, которые ставят под угрозу безопасность жилья. Избегайте следующих действий:
- Установка слишком мощного автомата (например, 25А) на тонкий кабель 1.5 мм².
- Путаница в характеристиках B и C, что ведет к ложным срабатываниям.
- Оставление неплотных контактов в клеммах, вызывающих оплавление пластика.
- Отказ от маркировки линий, что затрудняет поиск неисправности.
- Использование кабеля с алюминиевыми жилами в современных щитках.
Финансовые затраты на оборудование
| Статья расходов | Средняя цена (ед.) | Кол-во (пример) | |
|---|---|---|---|
| Автомат (Бюджет) | 200 руб. | 5 шт. | 1000 руб. |
| Автомат (Премиум) | 800 руб. | 5 шт. | 4000 руб. |
| Кабель ВВГнг-LS | 80 руб./м | 50 м | 4000 руб. |
| Работа мастера | 1500 руб./узел | 1 узел | 1500 руб. |
| Расходники | 500 руб. | 1 компл. | 500 руб. |
Эксплуатация и обслуживание
Проверяйте затяжку всех контактов раз в год, так как металл имеет свойство «плыть» под нагрузкой. Если устройство оснащено кнопкой «Тест», нажимайте её ежеквартально для подтверждения работоспособности механизмов. Срок службы качественных автоматов составляет от 10 до 20 лет, однако в условиях агрессивной среды он сокращается.
При ежегодном осмотре щитка я обнаружил, что один из винтов ослаб от вибрации, что могло привести к искрению и оплавлению изоляции.
Сравнение типов защитных устройств
Существуют альтернативы обычному автоматическому выключателю. Дифференциальный автомат объединяет в себе функции защиты от перегрузки и защиты от утечки тока, что делает его более компактным, но дорогим. Связка «Автомат + УЗО» работает аналогично, но позволяет защищать несколько линий одним устройством, что экономически выгоднее при больших объемах.
| Бренд | Ценовой сегмент | Надежность | Вердикт |
|---|---|---|---|
| ABB | Премиум | Высокая | Для ответственных объектов |
| Schneider Electric | Премиум | Высокая | Эталон качества |
| Legrand | Премиум | Высокая | Долговечность и стиль |
| Hager | Средний | Средняя/Высокая | Оптимальный баланс |
| IEK | Бюджет | Средняя | Для простых задач |
Ответы на популярные вопросы
Чем отличается автомат B от C?
Автомат B срабатывает быстрее и при меньших токах, он подходит для освещения. Тип C имеет более высокий порог срабатывания и используется для розеток с бытовой техникой.
Можно ли ставить автомат на 25А на кабель 2.5 мм²?
Нет, это опасно. Кабель сечением 2.5 мм² рассчитан на ток до 16-20А, при 25А он начнет перегреваться, что может привести к пожару.
Что делать, если автомат постоянно выбивает?
Необходимо проверить линию на наличие короткого замыкания или рассчитать общую мощность включенных приборов — возможно, происходит перегрузка.
В чем разница между однополюсным и двухполюсным автоматом?
Однополюсный разрывает только фазный провод, двухполюсный разрывает одновременно и фазу, и ноль, что обеспечивает полную изоляцию участка сети.
Какой бренд выбрать: ABB, Schneider или IEK?
Для максимальной безопасности и долговечности выбирайте ABB или Schneider. IEK подходит для временных построек или бюджетного ремонта.
Как понять, что автомат вышел из строя?
Признаками поломки являются: рычаг не фиксируется в верхнем положении, слышен треск при включении или автомат не срабатывает при явной перегрузке.
Можно ли использовать автоматические выключатели разных производителей в одном щите?
Да, если они имеют стандарт крепления DIN-рейка, они физически совместимы, однако для единообразия лучше использовать одну серию.
