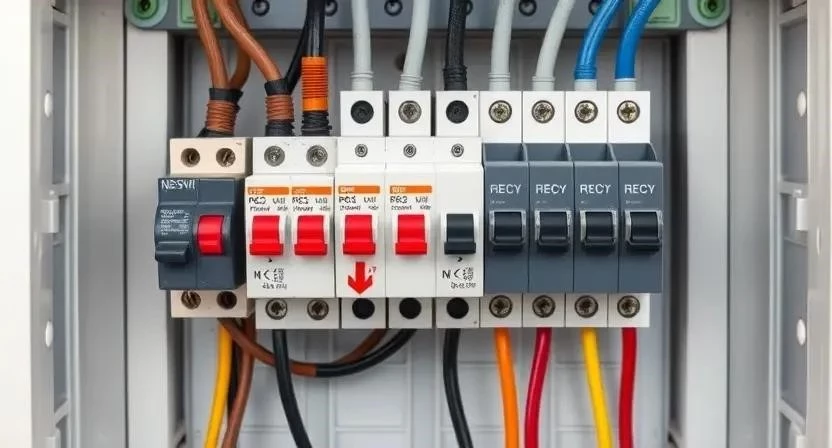

Сборка электрического щитка своими руками

Организация электроснабжения в доме или квартире требует особого внимания к безопасности и функциональности. Сборка электрического щитка с нуля — это задача, которая, несмотря на свою кажущуюся сложность для новичка, при правильном подходе позволяет создать полностью функционирующую и безопасную систему. Неправильный монтаж может привести к серьезным авариям, а стоимость профессиональных услуг по сборке может достигать значительных сумм. Освоив сборку электрического щитка своими руками, можно не только сэкономить средства, но и обеспечить надежную защиту для всей электропроводки.

Подготовка к монтажу электрощита

Прежде чем приступать к электромонтажным работам, важно оценить их масштаб и собственные возможности. Сборка электрического щитка требует базовых знаний в области электрики, понимания принципов работы автоматических выключателей и УЗО, а также умения читать электрические схемы. Расчет времени на выполнение всех этапов может занять от одного до нескольких дней, в зависимости от опыта и сложности схемы. Важно помнить о требованиях Правил устройства электроустановок (ПУЭ), которые регламентируют все аспекты электромонтажа. В случаях, когда задача кажется слишком сложной, или имеются сомнения в собственных силах, лучше обратиться к квалифицированному мастеру-электрику, чтобы обеспечить максимальную безопасность.

1. Оцените свои знания: Убедитесь, что вы понимаете основы электрики, такие как фаза, ноль, заземление, а также функции автоматических выключателей и УЗО.
2. Изучите ПУЭ: Ознакомьтесь с актуальными нормами и правилами, касающимися монтажа электроустановок.
3. Оцените сложность проекта: Для небольшой квартиры достаточно простого щитка, для большого дома потребуется более сложная схема с несколькими группами.
4. Рассчитайте время: Выделите достаточно времени на каждый этап работы, не торопитесь.
5. Подготовьте рабочее место: Убедитесь, что у вас есть достаточно места, хорошее освещение и все необходимые инструменты под рукой.
6. Определитесь с типом щитка: Встраиваемый или накладной, в зависимости от места установки и эстетических предпочтений.
7. Не стесняйтесь обратиться к профессионалам: Если возникают сомнения, лучше проконсультироваться с опытным электриком.

Необходимые компоненты для сборки

Для качественной сборки электрического щитка потребуется полный комплект материалов. Каждый элемент играет ключевую роль в обеспечении безопасности и функциональности системы. Правильный выбор компонентов гарантирует долговечность и надежность электроснабжения.

• Корпус щитка: Металлический или пластиковый, накладной или встраиваемый, с достаточным количеством модульных мест.
• Автоматические выключатели (АВ): Защищают от перегрузок и коротких замыканий, подбираются по номиналу для каждой группы потребителей.
• Устройства защитного отключения (УЗО): Обеспечивают защиту человека от поражения электрическим током при утечке.
• Дифференциальные автоматы (АВДТ): Сочетают функции АВ и УЗО в одном корпусе.
• Вводной автоматический выключатель: Устанавливается на входе в щиток, отключает всю систему.
• Шины нулевые (N) и заземляющие (PE): Предназначены для коммутации нулевых и заземляющих проводников.
• DIN-рейки: Металлические профили для крепления модульного оборудования.
• Соединительные шины (гребенки): Для удобного и надежного подключения автоматов.
• Провода и кабельные наконечники (НШВИ): Для внутренней разводки щитка, подбираются по сечению.
• Маркировочные бирки и изолента: Для идентификации кабелей и элементов.
• Реле напряжения: Защищает оборудование от скачков напряжения.
• Устройство защиты от импульсных перенапряжений (УЗИП): Защита от грозовых разрядов.

Таблица 1: Перечень материалов, их назначение, примерный расход и цена

Инструментарий для электромонтажа

Для выполнения работ по сборке электрощитка потребуется набор специализированных инструментов. Правильно подобранный инструмент обеспечивает не только удобство, но и безопасность, а также качество соединений.

• Набор отверток (шлицевые и крестовые): Для затяжки клемм и крепления элементов.
• Индикаторная отвертка или мультиметр: Для проверки наличия напряжения и целостности цепей.
• Стриппер (инструмент для снятия изоляции): Обеспечивает аккуратное снятие изоляции без повреждения жил.
• Обжимной инструмент (кримпер): Для надежного обжима наконечников НШВИ на проводах.
• Пассатижи и бокорезы: Для работы с проводами, их резки и изгибания.
• Монтажный нож: Для снятия внешней изоляции кабеля.
• Рулетка и уровень: Для точной разметки и установки щитка.
• Маркер: Для маркировки проводов и элементов.
• Перфоратор (для встраиваемых щитков): Для создания ниши в стене.
• Шуруповерт: Для крепления корпуса щитка.

Таблица 2: Список инструментов и их функции при сборке

Подготовка места установки

Перед началом монтажа самого щитка необходимо тщательно подготовить помещение. Организация рабочего места включает обеспечение достаточного освещения, что критически важно при работе с мелкими элементами и проводами. Защита поверхностей от возможных повреждений или загрязнений также является важным этапом. Подготовка места установки щитка подразумевает не только выбор оптимального расположения, но и обеспечение свободного доступа к нему для дальнейшего обслуживания.

Подготовка поверхности для монтажа

Качественная подготовка поверхности под монтаж щитка является залогом его надежной и долговечной установки. Сначала выполняется разметка места установки, учитывая размеры корпуса и необходимость свободного доступа. Если выбран встраиваемый щиток, потребуется штробление стены для создания ниши. Важно проверить плоскость стены с помощью уровня, чтобы щиток был установлен ровно. Фиксация корпуса щитка осуществляется с использованием дюбелей и саморезов, обеспечивая его прочное крепление. Например, при установке встраиваемого щитка в кирпичной стене, после разметки я использовал перфоратор для создания ниши, затем тщательно выровнял ее по глубине и ширине, чтобы корпус идеально встал, а затем зафиксировал его строительным раствором.

Пошаговая инструкция по сборке электрического щитка

Сборка электрического щитка требует последовательности и внимания к деталям. Каждый шаг важен для обеспечения безопасности и правильной работы всей системы электроснабжения.

1. Разработка однолинейной схемы. Начните с создания подробной схемы, которая будет отражать расположение всех автоматов, УЗО, реле напряжения, а также подключение всех групп потребителей. Это ваш основной план.

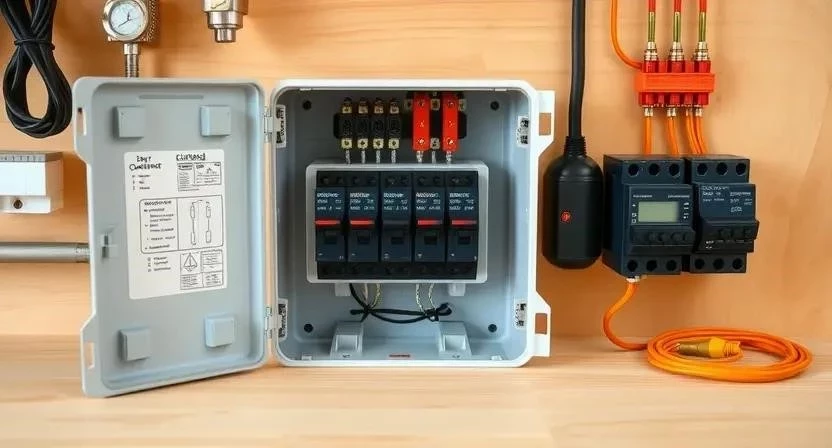

2. Монтаж корпуса щитка. Установите корпус щитка в подготовленную нишу или закрепите его на стене. Убедитесь в горизонтальности и вертикальности установки с помощью уровня.

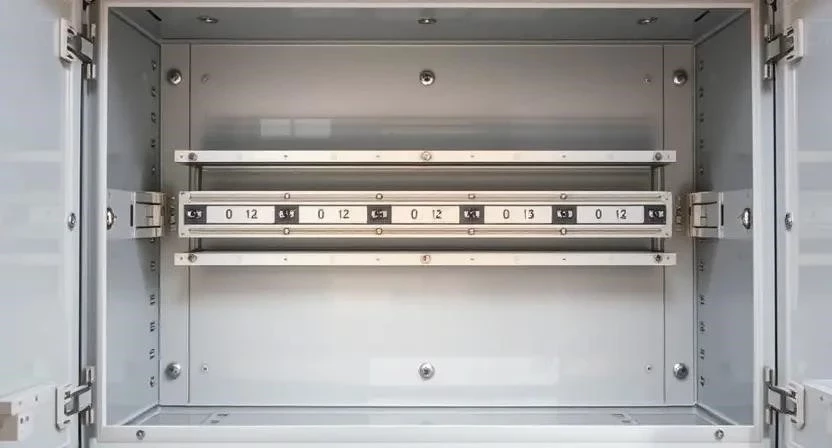

3. Установка DIN-реек и нулевых/земляных шин. Закрепите DIN-рейки внутри корпуса на предусмотренных местах. Установите нулевые (N) и заземляющие (PE) шины, обычно они крепятся на изоляторах.

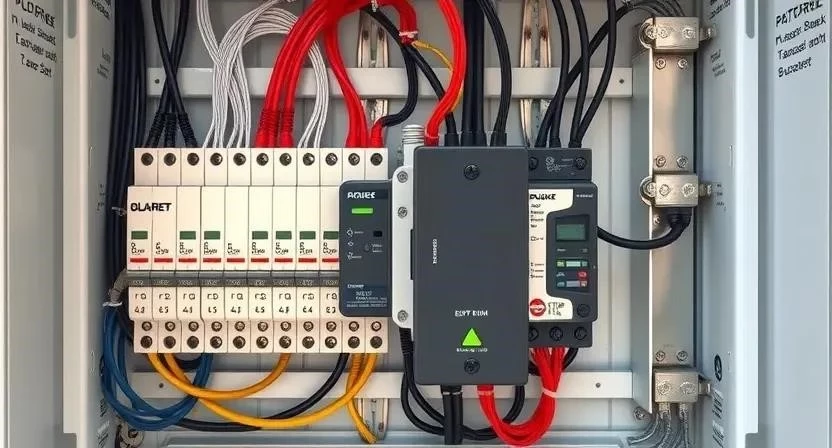

4. Расположение модульного оборудования (автоматы, УЗО). Разместите автоматические выключатели, УЗО, реле напряжения и другие модульные устройства на DIN-рейках согласно вашей схеме. Модули должны располагаться плотно, но без чрезмерного усилия.
5. Маркировка кабельных линий. Перед подключением каждого кабеля к соответствующему автомату, пометьте его с помощью маркировочных бирок или цветной изоленты. Это значительно упростит дальнейшее обслуживание и поиск неисправностей.
6. Обжим проводов наконечниками. Зачистите концы проводов на необходимую длину и обожмите их наконечниками НШВИ с помощью кримпера. Это обеспечивает надежный контакт и предотвращает повреждение жил при затяжке.
7. Подключение вводного автомата. Подсоедините входящие фазный и нулевой провода к вводному автоматическому выключателю. Убедитесь, что клеммы затянуты надежно.
8. Монтаж общего УЗО или реле напряжения. Установите общее УЗО или реле напряжения после вводного автомата. Подключите фазу и ноль от вводного автомата к этим устройствам.
9. Распределение фаз по группам. Используя соединительные шины (гребенки) или отрезки провода, подключите фазу от общего УЗО/реле напряжения к верхним клеммам всех групповых автоматических выключателей.
10. Подключение потребителей к соответствующим автоматам. Подсоедините фазные провода отходящих линий (к розеткам, освещению) к нижним клеммам соответствующих автоматических выключателей.
11. Подключение нулевых и заземляющих проводов к шинам. Нулевые провода отходящих линий подключите к нулевой шине (N), а заземляющие провода – к заземляющей шине (PE). Важно, чтобы нулевые и заземляющие проводники не пересекались и были подключены к своим шинам.
12. Проверка всех соединений на затяжку. После того как все провода подключены, пройдитесь по всем клеммам и дополнительно затяните их. Слабый контакт может привести к перегреву и пожару.
13. Тестирование системы под нагрузкой. Подайте напряжение и проверьте работу каждого автомата и УЗО. Нажмите кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. По очереди включайте потребителей, чтобы убедиться в правильности подключения.
14. Закрытие щитка и подпись маркировки. Установите декоративную панель и закройте дверцу щитка. Обязательно подпишите все автоматы и УЗО согласно их назначению.

Таблица 3: Пошаговый план-график работ с указанием времени на каждый этап

Важные нюансы при работе

При сборке электрического щитка существует множество тонкостей, которые могут повлиять на безопасность и долговечность системы. Соблюдение температурного режима в помещении, где производится монтаж, предотвратит деформацию пластиковых элементов и обеспечит правильную работу устройств. Крайне важны правила затяжки винтов: недостаточная затяжка ведет к плохому контакту и перегреву, а чрезмерная — к повреждению клемм или жил провода. Например, я однажды столкнулся с проблемой, когда плохо затянутый нулевой провод в одном из автоматов привел к периодическому мерцанию света в комнате, пока не был обнаружен и исправлен контакт. Совместимость брендов оборудования также имеет значение, хотя большинство модульных устройств стандартизированы, иногда могут возникать проблемы с крепежом или размерами. Требования к сечению провода должны строго соответствовать нагрузке и номиналу автоматического выключателя, чтобы избежать перегрева и пожара.

1. Всегда обесточивайте объект перед началом работ.
2. Используйте только качественные и сертифицированные материалы.
3. Соблюдайте цветовую маркировку проводов: фаза, ноль, земля.
4. Прокладывайте провода аккуратно, без перегибов и натяжения.
5. Обеспечьте достаточный запас длины проводов для удобства монтажа.
6. Не используйте алюминиевые провода для внутренней разводки щитка.
7. Применяйте обжимные наконечники для многожильных проводов.
8. Избегайте скруток внутри щитка, используйте клеммы или шины.
9. Учитывайте запас по модулям для возможного расширения системы.
10. Проверяйте каждый этап работы перед переходом к следующему.
11. Не экономьте на средствах защиты (УЗО, реле напряжения).
12. Используйте диэлектрические перчатки и инструмент с изолированными ручками.
13. Соблюдайте чистоту внутри щитка, удаляйте остатки изоляции.

Типичные ошибки при сборке и их исправление

Даже опытные мастера иногда допускают ошибки, а для новичков это особенно актуально. Неправильный подбор номинала автомата — одна из самых частых проблем, которая может привести к ложным срабатываниям или, что хуже, к отсутствию защиты при перегрузке. Отсутствие заземления или его неправильное выполнение полностью нивелирует защитные функции системы. Перепутанные фазы или ноль могут вызвать неработоспособность устройств или даже их поломку. Плохой контакт в клеммах является причиной перегрева, искрения и потенциального пожара. Например, я однажды видел, как из-за плохого контакта в клемме вводного автомата, провод начал плавиться, и только своевременное отключение предотвратило серьезную аварию. Исправление таких ошибок всегда начинается с полного обесточивания системы, тщательной проверки всех соединений, сверки с однолинейной схемой и замены поврежденных элементов.

1. Неправильный выбор номинала автомата: Подбирайте номинал автомата, исходя из мощности подключенных потребителей и сечения кабеля.
2. Отсутствие или неправильное заземление: Всегда подключайте заземляющие проводники к соответствующей шине PE.
3. Перепутанные фазы или ноль: Строго следуйте цветовой маркировке и схеме, используйте мультиметр для проверки.
4. Плохой контакт в клеммах: Тщательно затягивайте все винты, используйте наконечники НШВИ для многожильных проводов.
5. Неправильное подключение УЗО: УЗО должно быть подключено после автомата, но до потребителей, с соблюдением полярности.
6. Отсутствие маркировки: Всегда маркируйте провода и элементы для удобства обслуживания.
7. Перегрузка нулевой шины: Убедитесь, что нулевая шина рассчитана на общую нагрузку.
8. Недостаточное количество модулей в щитке: Выбирайте щиток с запасом модульных мест.
9. Использование некачественных материалов: Экономия на компонентах может привести к серьезным последствиям.

Обслуживание электрощитка после завершения работ

После успешной сборки и запуска электрического щитка важно не забывать о его регулярном обслуживании. Регламент проверки контактов (подтяжка) рекомендуется проводить не реже одного раза в год, особенно в первые годы эксплуатации. Это позволяет предотвратить ослабление соединений, которое может возникнуть из-за температурных перепадов и вибраций. Проверка работоспособности УЗО кнопкой «Тест» должна выполняться ежемесячно, чтобы убедиться в его способности быстро отключить подачу тока при утечке. Срок службы компонентов щитка варьируется, но большинство автоматических выключателей и УЗО рассчитаны на десятки тысяч циклов срабатывания. Однако, при частых срабатываниях или видимых повреждениях, их следует заменить.

Альтернативные подходы к организации электроснабжения

В современном электромонтаже существуют различные подходы к организации защиты. Сравнение модульных щитов, собираемых из отдельных компонентов, и готовых блоков показывает, что модульные системы предоставляют большую гибкость в конфигурировании и возможность расширения. Готовые блоки, как правило, более компактны и просты в установке, но ограничены в функционале. Использование дифф-автоматов вместо связки «автомат + УЗО» также является популярным решением. Дифф-автоматы экономят место в щитке и упрощают монтаж, так как сочетают обе функции в одном корпусе. Однако, при срабатывании дифф-автомата сложнее определить причину отключения (перегрузка/короткое замыкание или утечка тока), что может затруднить диагностику неисправности.

• Модульные щиты: Максимальная гибкость в настройке и расширении системы.
• Готовые блоки: Компактность и простота установки, но ограниченный функционал.
• Дифференциальные автоматы (АВДТ): Совмещают функции АВ и УЗО, экономят место.
• Связка «автомат + УЗО»: Позволяет точно определить причину срабатывания (перегрузка или утечка).
• Системы «умный дом»: Интеграция с автоматизированными системами управления электроэнергией.
• Щитки с функцией дистанционного управления: Возможность удаленного контроля и отключения групп.
• Распределительные коробки вместо мини-щитков: Для небольших объектов с минимальным количеством потребителей.
• Щитки с прозрачной дверцей: Удобство визуального контроля состояния автоматов.

Часто задаваемые вопросы

При сборке электрического щитка возникает множество вопросов, ответы на которые помогут избежать ошибок и обеспечить безопасность.

1. Какой автомат выбрать на розетки? Для стандартных бытовых розеток обычно выбирают автоматические выключатели номиналом 16 А, если проводка выполнена медным кабелем сечением 2,5 мм².
2. Нужно ли ставить реле напряжения? Реле напряжения крайне желательно устанавливать, особенно в регионах с нестабильным электроснабжением. Оно защищает всю бытовую технику от скачков напряжения.
3. Можно ли использовать алюминиевый провод? В современной электропроводке для жилых помещений использование алюминиевых проводов не рекомендуется из-за их склонности к окислению и потере контакта. Предпочтение отдается медному проводу.
4. Как часто проверять щиток? Рекомендуется визуально осматривать щиток раз в полгода, проверять затяжку клемм раз в год, а работоспособность УЗО — ежемесячно нажатием кнопки «Тест».
5. Что такое УЗО и зачем оно нужно? УЗО (Устройство Защитного Отключения) защищает человека от поражения электрическим током при утечке, например, при касании оголенного провода или неисправности электроприбора.
6. Чем отличается УЗО от дифф-автомата? УЗО защищает только от утечки тока, а дифф-автомат (АВДТ) сочетает в себе функции УЗО и автоматического выключателя, защищая также от перегрузок и коротких замыканий.
7. Как рассчитать количество модулей в щитке? Подсчитайте все необходимые автоматы, УЗО, реле напряжения, УЗИП и добавьте 20-30% запаса на будущее расширение.
8. Какое сечение провода использовать для внутренней разводки щитка? Для силовых цепей (ввод, подключение УЗО/реле) обычно используют провод сечением 4-6 мм², для подключения автоматов к гребенке или между собой – 2,5-4 мм².
9. Можно ли устанавливать щиток в ванной комнате? Установка щитка непосредственно в ванной комнате запрещена. Его следует располагать за пределами влажных зон, в сухом и доступном месте.

Таблица 4: Сравнительный расчет стоимости (Своими руками vs Профессиональный монтаж)
