Правильная настройка розетки с таймером

Функции

У умных розеток могут быть разные функции, но по большому счету все они так или иначе сводятся к одной — управлению питанием.

С помощью умной розетки можно удаленно управлять подачей электричества и таким образом управлять разными бытовыми приборами. Спектр использования умных розеток ограничивается лишь фантазией пользователей и производителей. Дополнительные функции, вроде таймера или автоматических действий, труднее реализовать, но тем не менее применение находят и им.

Таймер может понадобиться для работы вентиляторов, кондиционеров или обогревателей. С помощью умной розетки можно постоянно обогревать дом или охлаждать в нем воздух и одновременно с этим экономить электричество. Для этого можно выставить таймер, который с заданным промежутком времени будет включать или выключать розетку (подача питания влияет на приборы).

Удаленное управление окажется полезным для тех же задач. Обогреватель можно включить со смартфона в тот момент, когда человек возвращается с работы домой. Умные розетки повышают безопасность. К примеру, можно убедиться в том, что утюг выключен из розетки и не работает в отсутствие хозяев.

Мнение эксперта
Торсунов Павел Максимович

Некоторые умные розетки комплектуются измерителями напряжения и другими приборами, которые помогут контролировать электроэнергию. С помощью них, в том числе, можно узнать, сколько тот или иной прибор потребляет электроэнергии. Модуль оповещения подскажет, когда какой-то прибор станет потреблять чрезмерное количество энергии или наоборот, почему-то перестанет работать.

Как настроить электронный розеточный таймер

Разновидностей и моделей электронных розеточных таймеров много. Но в целом принцип их настройки похож. Практически все они оснащены жидкокристаллическим дисплеем, на котором отображаются настройки и текущие пункты меню. Под ним расположен ряд кнопок для управления и установки времени.

Обычно набор кнопок на разных таймерах один и тот же

Их набор обычно одинаков на разных моделях. Вот перечень часто встречаемых элементов управления:

master clear. В инструкциях к таймерам обычно начинает инициализацию прибора. Представляет собой кнопку сброса всех настроек из памяти, в том числе и сброс текущего времени. Кстати, кнопка может называться просто reset или «сброс»;
random или rnd. Установка или сброс режима случайного включения;
clk или clock. Кнопка отвечает за несколько функций. Установка времени вместе с кнопками hour, min, week. Вместе с кнопкой timer переводит форматы времени;
timer. Собственно, установка таймера. Используется вместе с кнопками week, hour, min;
rst/rcl. Отключение и включение программ;
week/hour/minute. Установка времени на неделю, час минуту.

В целом, установка и настройка электронного таймера включения и выключения по заданной программе выполняется не сложнее, чем на простых электронных наручных часах. Кнопки могут называться по-разному в зависимости от производителя или даже могут быть локализованы на русский язык.

Одной из наиболее популярных моделей, представленных на рынке, является цифровой таймер ТЭ-15, который выпускается несколькими производителями. Схема его настройки следующая:

После включения первым делом требуется нажать кнопку сброса и дождаться полного очищения встроенной памяти.
Далее необходимо выставить текущее время и день недели. Первый показатель может иметь вид «24» и «12». Дни недели именуются по первым буквам латинских слов. Выставление нужного параметра осуществляется кнопками «Д+», «Ч+» и «М+».
Таймер имеет 4 режима работы, выбор которых осуществляется нажатием на аналогичную клавишу.
Для начала программирования требуется нажать кнопку «Р» и последовательно задать дни недели и время включения. Завершением цикла программы будет повторное нажатие клавиши «Р».
Следующим шагом выставляются дни недели и время выключения, подтверждение действия завершается нажатием на кнопку «Ч+».

При установке подобного прибора внутрь щитка потребуется помощь электрика

Пользователь имеет возможность внести корректировки в настройки при допущенной ошибке или при простой необходимости внесения изменений

Очень важно правильно осуществлять монтаж таймера, поскольку эта модель устанавливается непосредственно на силовой кабель

Модель ТЭ-15 – одна из популярных среди вариантов для монтажа на дин-рейку
Masterclear – удобная и простая модель для установки в розетку

Настройка таймера Masterclear согласно инструкции по эксплуатации

Не менее популярной моделью, которая встречается на рынке, является таймер-розетка Masterclear. Она имеет более понятный алгоритм настройки, но следует быть готовым, что все надписи выполнены на английском:

Перед началом работы прибор необходимо зарядить, поскольку он имеет встроенный аккумулятор для сохранения настроек. Также требуется сбросить все предыдущие настройки нажатием на красную утопленную кнопку под дисплеем.
Установка времени осуществляется путём удержания клавиши Clock и последовательным нажатием Hour (часы) и Minute (минуты). Для смены формата отображения времени используется кнопка Timer.
Аналогично выставляются дни недели: удержание кнопки Clock и выбор нужного периода при помощи клавиши Week.
Для программирования цикла включения и выключения требуется нажать кнопку Timer до появления на экране надписи ON. Далее выставляется необходимое время и дни недели.
Настройка отключения производится аналогично, но при нажатии Timer на экране должна светиться надпись OFF.
Выход из меню программирования осуществляется кнопкой Clock.

Установка таймера – это способ экономии потребления электричества для любого прибора.

Ещё раз увидеть тонкости настройки можно из представленного видео.

Как настроить?

Настроить работу механического таймера розетки довольно просто. Вначале с помощью подвижного крутящегося циферблата выставляем текущее время. Крутить можно только по часовой стрелке, в противном случае можно повредить механизм. На кнопках по кругу циферблата выставляются промежутки времени, в которых должна подаваться энергия на подключенный прибор. Только после этого включаем розетку таймер в сеть, а уже после вставляем в настроенный агрегат вилку прибора.

Программирование электронных коммутаторов более сложный процесс. У каждой модели есть свои особенности настройки, которые можно посмотреть в прилагаемой инструкции. Но для этой разновидности существует однотипный алгоритм настройки.

До начала программирования устройства необходимо его включить в сеть, для того чтобы зарядился интегрированный аккумулятор. Время, необходимое для полного заряда, указано в инструкции. Примерный регламент 12-14 часов.
Далее необходимо очистить предыдущие настройки таймера. Для этого существует кнопка M Clear. Она и сбрасывает предыдущую программу.
Установить текущее время, день недели, и как они будут отображаться.
Таймер программируется с помощью встроенной системы сутки/неделя. Настроить можно как включение и отключение прибора, так и целые комбинации в течение суток. Если в какие-то дни режимы похожи, эти дни в настройках можно будет объединить.
Для сохранения настроенного режима необходимо нажать на кнопку Time или CLK – на различных аппаратах по-разному – и удержать в течение 5 секунд, пока на дисплее не появится обозначение текущего времени.
Далее аппарат вставляют вилку в розетку. Устройство готово к работе. Теперь в розетку-таймер можно подключать необходимый прибор.

С каждым прибором идет памятка на русском языке, возникающие трудности можно решить, обратившись к ней.

О том, как настраивать механический таймер, смотрите в следующем видео.

Виды

«Умные» розетки в основном делятся на два типа.

Накладные

С этими моделями все намного проще, они вставляются в любую розетку по принципу обычной вилки от электроприбора (два стержневых контакта включаются в штепсельные разъёмы), в нее уже подключаются другие электроприборы.

Одним из ее преимуществ является мобильность устройства. В такие модели встраиваются видеокамеры для онлайн-наблюдения за помещением. Если розетка пришлет уведомление о срабатывании одного из датчиков, вы сможете сразу же увидеть обстановку в помещении. Это удобно в домашних условиях, например, сработал датчик освещения, и вы сможете увидеть, чем занят ваш ребенок в данный момент, что позволяет усилить меры противопожарной безопасности и контроля над ребенком.

Монтируемые в стену

Эти модели устанавливаются как обычные розетки и напрямую подключаются к электросети – вы убираете обычную розетку и на ее место устанавливаете «умный» девайс. Встраиваемые модели очень удобны, если вы делаете капитальный ремонт в квартире и решили сделать объединённую сеть смарт-розеток. Они более безопасны для детей, поскольку ваше чадо не сможет вырвать этот девайс.

Как выбрать?

При выборе «умной» розетки необходимо учитывать основные факторы.

Тип управления. Розетки могут быть радиоуправляемыми, Wi-Fi или GSM. Каждые модели имеют свои плюсы и минусы, а также определенную функциональность.
Функциональность. Необходимо ясно понимать место применения девайса. Если вам необходима розетка для уличного подключения, лучше обратить свой выбор на модели, способные работать при условиях отрицательных температур.
Наличие различных датчиков. Некоторые модели комплектуются датчиками температуры, влажности, уровнем газа, датчиками открытия дверей, освещённости и видеокамерами, благодаря чему функциональные возможности «умных» розеток расширяются безгранично.
Некоторые модели можно объединять в сеть, в которой одна розетка может управлять еще несколькими, что очень удобно, если все эти девайсы работают с одинаковым оборудованием и используются одновременно.
Большинство моделей благодаря наличию обширного программного обеспечения могут работать автономно, посылая лишь отчеты на ваш смартфон или ноутбук. Это позволяет удобно эксплуатировать как выключатели световых приборов или другой бытовой техники, работающей в определённое время суток, так и можно использовать «умные» розетки для обогревателей, особенно если есть датчик температуры, розетка сама будет включать обогреватель при понижении определённой температуры.
Ну и, конечно же, вопрос цены. Наличие всех вышеперечисленных функций, датчиков и программного обеспечения зависит, в основном, от цены устройства. Поэтому за большой набор функций придется заплатить дороже. Некоторые модели стоят до 100 долларов.

Плюсы и минусы розеток-таймеров

Достоинства:
Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

В инструкции к каждой розетке указывается:
общие правила и схемы подключения самой розетки;
регулировка таймера;
принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

У розетки с электрическим таймером имеются такие преимущества:
возможность регулировки времени работы по минутам;
выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
возможность как ручного, так и автоматического включения;
работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
наличие функции имитации присутствия хозяев в доме;
наличие автономной программы более чем на два года.

Недостатки:
В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

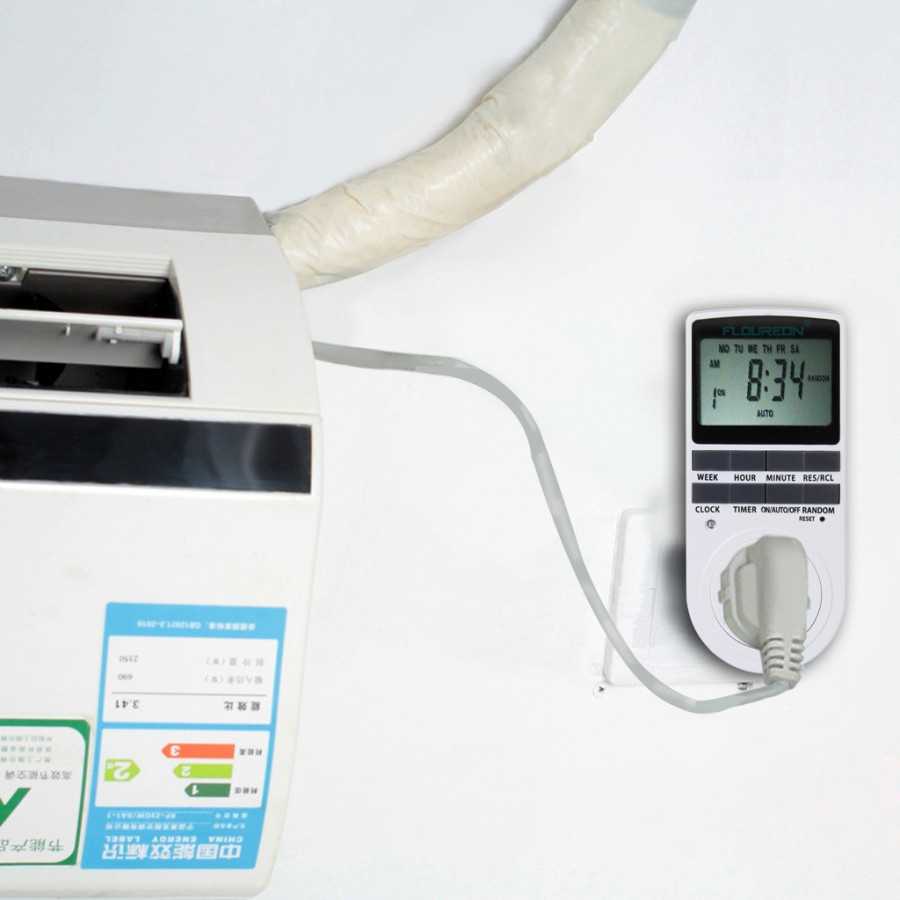

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

Суточной – когда процесс ограничен отрезком времени в 24 часа.
Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Функции программируемой розетки

В первую очередь, данный прибор является очень полезным в условиях энергетического кризиса, поскольку обеспечивает экономию электроэнергии путём включения и выключения электроприборов в нужное вам время. Максимальный эффект наблюдается, если правильно настроить розетку. Это позволит экономить часть денег, которые уходят на жилищно-коммунальные услуги.

Основная функция программируемой розетки заключается в подключении электроприбора к сети переменного тока в установленный ранее момент и последующее отключение в заданное время. Например, с помощью розетки с таймером можно автоматизировать работу наружного освещения или системы полива в саду. Также таймеры часто используются для обеспечения комфортных условий в террариумах и аквариумах.

Ещё один необычный способ использования умных розеток заключается в создании эффекта присутствия в пустом доме. Это когда хозяин уехал, а свет периодически включается и выключается в разных комнатах. Это может отпугнуть потенциальных грабителей.

Настройка таймер-розетки

Розетки-таймеры имеют несколько кнопок, при помощи которых делается настройка реле на нужный режим. Стоит отметить, что некоторые модели имеют свои особенности, поэтому знакомство с памяткой производителя является обязательным. Общий ход настройки состоит в следующих действиях:

Вначале нажимают кнопку «включить», дисплей показывает разные значки, только после этого включают таймер.
Затем обозначают время настройки (сутки, неделя) и обозначают границы времени действия прибора.

Процесс настройки розетки 220в завершается нажатием кнопки таймера. Для просмотра заданных настроек необходимо задержать руку на кнопке примерно на пять секунд. Перед началом работы рекомендуется сделать записи о произведенной настройке. Запрограммировав реле, не нужно забывать включить сам электроприбор.

Существуют розетки с таймером отключения и в этом случае включение прибора может не регулироваться. У таких розеток есть кольцо со специальным индикатором и режим работы прибора определяется его цветом. Зеленый загорается — электрический прибор отключен, горит желтый — работает в положенном режиме.

Чтобы их переключить, применяют и кнопку, и боковую часть. Благодаря первому режиму, розетка находится в постоянной работе, второй обеспечивает периодическое включение. Настройки при этом сохраняются в течение 4—5 дней даже без поступления электроэнергии. Реле с электронным управлением могут регулировать работоспособность бытовой техники в 150 вариантах.

Принцип работы

Розетки-таймеры предназначены для автоматизации циклов включения/выключения приборов

Автоматизация процессов в доме является полезной функцией. Она позволяет экономить электричество и избавиться от ручного управления питанием. Для этих целей используются розетки с таймером. Внешне они похожи на стандартную розетку с кнопками, дисплеями или рычажком.

Розетки с таймером делятся на 2 вида – механические и электронные. Принцип действия у них схож, коммутация происходит за счет замыкания контактов. В механических таймерах управление происходит за счет устройство, которое обеспечивает непрерывное вращательно движение и замыкает/размыкает контакты. В электронных моделях такую функцию выполняют релейные схемы, которыми управляет процессор.

Особенности программирования

Инструкция по настройке розетки с таймером входит в техническое руководство, при покупке обязательно убедитесь, что оно имеется в комплекте.

Настройка механической розетки

В механических устройствах основным элементом является барабан, на него нанесена специальная разметка. С ее помощью потребитель может самостоятельно настроить временной интервал и указать цикличность. К примеру, надо запрограммировать работу фильтрующего насоса для бассейна, который должен срабатывать на 15 минут каждые три часа.

По схеме работа устройства происходит так:

С одного до двух часов ночи на устройство не подается напряжение.
В два часа ночи на розетку подается питание на пятнадцать минут. Происходит активация насосного устройства с фильтром.
С четырех до пяти часов утра на устройство не поступает питание, насос отключен.
В шесть часов утра произойдет автоматическая активация устройства в результате подачи напряжения.
Затем его включение производится в 9 и 12 часов с интервалом в три часа.
В три часа дня таймер настроен так, что будет срабатывать на тридцать минут.
Затем в шесть и девять часов вечера насосное устройство активируется два раза, каждый по полчаса.
В завершение произойдет активация системы в 12 часов ночи. Устройство будет работать пятнадцать минут.

Схема работы механического таймера

Настройка электронной розетки

Инструкцию по настройке электронной розетки разберем на примере модели ТМ24. При использовании такого устройства сначала производится программирование текущего времени. Чтобы задать параметр, зажмите кнопку Set на устройстве и удерживайте ее в течение нескольких секунд. Для выбора дня нажимаются кнопки Left и Right, когда он будет установлен, еще раз нажмите на Set, это приведет к переходу устройства в меню настройки времени. Здесь часы и минуты изменяются аналогичным образом с помощью кнопок Left и Right.

После выставления времени производится регулировка основных рабочих параметров устройства:

Если надо увидеть один из таймеров, то кликните по кнопке «Вправо» (Right). На цифровом экране отобразятся индикаторы 1_On, 2_On и т. д. Номер перед надписью говорит о выборе конкретного таймера — первого, второго и т. д.
Затем нажмите на кнопку Set. Кликнув на нее, вы сможете увидеть запрограммированный день недели для срабатывания таймера.
Повторным нажатием по этой кнопке попадете в меню программирования времени по минутам.
Затем еще раз кликните и удерживайте клавишу «Вправо», выберите параметр 1_Off. Это позволит отключить работу первого таймера. Для деактивации второго счетчика выбирается 2_Off, для третьего — 3_Off и т. д.
Чтобы покинуть меню настройки, кликните на кнопку Clk.

Преимущества и недостатки розеток с таймером обратного отсчёта

Любое устройство или прибор обладает положительными и отрицательными сторонами, что связано с особенностями конструкции или работы. Розетки с таймером также имеют свои плюсы, но не лишены и недостатков.

К числу положительных моментов можно отнести следующие (которые больше подходят для электронных систем учёта времени):

точность регулировки временного интервала до минуты;
недельные устройства дают возможность выставления заданной программы для определённого дня недели;
наличие возможности автоматического или ручного включения;
электрические модели являются энергонезависимыми благодаря встроенной батарее;
наличие автономной программы более чем на 2 года работы.

ФОТО: noteboox.de Многих пользователей отпугивает кажущаяся сложность настройки прибора

Недостатками розеток со встроенными таймерами считаются:

невозможность выставить значения времени на срок более суток (для механических устройств);
зависимость от источника питания (также для механики);
сложность точной настройки у электрических моделей.

ФОТО: electrikexpert.ru Главным недостатком «механики» является зависимость от питания

Как настроить суточный механический таймер

Поскольку механические устройства относятся к самым простым, то с их настройкой не должно возникать проблем. На каждом таймере имеется крутящийся циферблат для выставления текущего времени. Далее, путём его проворачивания по часовой стрелке, требуется выставить промежутки времени, через которые будет осуществляться подача энергии на выбранный прибор.

ФОТО: i.ebayimg.com Настройка механического устройства заключается в выставлении временных промежутков путём поворота циферблата

Практически во всех моделях каждый час разбивается на равные отрезки по 15 минут. После выставления нужной периодичности, таймер просто включается в розетку, после чего в него подключается прибор.

ФОТО: stroy-podskazka.ru Инструкция содержит подсказки по настройке таймера

На что обратить внимание при покупке?

Правильный выбор розетки позволит решить ряд насущных проблем. При покупке стоит учесть следующие рекомендации:

Чётко определите для себя, где будет использоваться розетка, какие задачи решать. Достаточно ли будет изделия механического типа или лучше взять с электронным таймером

Также важно место, где будет висеть розетка: помещение или улица.
При покупке в специализированных магазинах есть возможность получать грамотную консультацию менеджера и выбрать наиболее подходящее изделие. Многие продавцы предлагают сопутствующие услуги, такие как правильная установка и наладка оборудования, гарантийное обслуживание и многое другое.
Стоит помнить, что электронные модели могут включаться и выключаться не более семи раз в сутки за неделю

Механический тип даёт возможность выстраивать временные отрезки от 10 до 30 минут в течение дня.
Если нужно составить чёткое расписание включения и выключения приборов в течение недели, то стоит выбрать электронное управление.

Таймер розеточный, 7-дневная программа, 16А.

Уточните дополнительный функционал розеток. Например, генератор случайных чисел или наличие нескольких линий дадут гораздо больший потенциал в дальнейшем. В современных квартирах случайное включение света активно используется для имитирования присутствия хозяев в квартире. А подключив несколько приборов, даст возможность держать под контролем одновременно свет и тепло.

При выборе «умной» розетки важен профессиональный подход. Есть множество нюансов, учитывая которые можно подобрать качественное изделие с учётом поставленных целей.
