Актуальность применения влагозащищенной розетки закрытого или открытого типа и варианты ее месторасположения в комнате

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

• перед установкой линия оснащается отдельным автоматом для аварийного отключения;
• каждая розетка имеет отдельное подключение с обособленным проводом;
• розетка комплектуется кабелем заземления и оснащается крышкой;
• располагаться прибор должен не ближе 60 см от источников воды;
• монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

• индикатор для измерения напряжения;
• отвертка крестовая;
• нож или специальный инструмент для удаления изоляции;
• уровень;
• дрель;
• плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

• проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
• установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

• монтаж проводится в обесточенной квартире;
• провода проверять индикатором перед подключением;
• нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к «запитываемому» бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместном санузле есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации.
2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется «водопад» от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

Чистая, лишенная примесей вода является достаточно сильным проводником электричества, но присутствие в ней сложных химических соединений и солей дополнительно повышает ее проводящие свойства

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ.

Согласно ему помещение делят на 4 зоны:

• Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки.
• Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно.
• Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя.
• Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IPX4 и бытовые агрегаты, «запитываемые» от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Установку розеток и различных устройств управления можно производить только в наименее опасной третьей зоне санузла при условии соблюдения требований ПУЭ

Розетки, используемые для подключения стиральной машины в санузле, должны соответствовать следующим требованиям:

• Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги.
• Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами.

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» – не боятся даже прямого попадания водных струй.

Обозначение «IPXY» указывает на класс защиты от влаги («Y») и пыли («X»); для установки в санузлах параметр «Y» должен быть не ниже 4 класса

Выбор кабеля по сечению

Электропроводка должна выдерживать мощность приборов, к ней подключенных. Перед тем, как провести розетку в ванную, необходимо выбрать кабель с нужным сечением

Поэтому разобраться в этом вопросе очень важно

В инструкции любого электроприбора указывается его мощность. В том числе, и стиральная машинка имеет такую инструкцию с указанием ее мощности. Провод из трех жил должен быть цельным, не поврежденным. Одна жила используется для заземления.

Сечение кабеля для ванной комнаты можно рассчитать:

• Изучается инструкция с указанием мощности прибора подключения. В большинстве своем эта цифра не превышает 3 кВт.
• По справочнику с учетом мощности выбирается сечение провода. Если устанавливается несколько розеток, то нужно сложить мощности приборов, которые будут в них подключаться. Отталкиваясь от этого показателя по справочнику, выбирается сечение провода.

Электрики советуют выбирать показатели сечения с запасом на мощность прибора. Вдруг по истечении какого-то времени будет установлена машинка более мощная.

Принцип подключения машинки к электропитанию

Подключение к электричеству необходимо стиральной машине наравне с организацией водоснабжения и канализации. Все просто – без тока автомат не будет работать. Устанавливается «связь» техники с центральным энергопитанием через сетевой шнур и розетку. Первый идет в комплекте с новой стиралкой, а вторая устанавливается с учетом требований безопасности:

• напряжение – 220В;
• предельно допустимый ток нагрузки должен соответствовать мощности работающей техники с запасом;
• стационарная установка (для автомата выделяется отдельная розетка);
• отказ от удлинителей и переносок;
• включение в цепь устройства защитного отключения или заземления.

Важный параметр – соответствие розетки «запросам» бытовой техники. Узнать, сколько тока потребует машинка при эксплуатации несложно. Достаточно найти в заводской инструкции мощность стиралки, поделить данное значение на напряжение сети (220 В) и округлить. Как правило, требуются электроустановки на 6, 10, 16 или 25 Ампер. В идеале выбирается вариант с запасом – 16 или 25 А. Обязательное условие – наличие третьей жилы, заземления.

Если стиральная машина устанавливается в кухне, коридоре или спальне, то особых требований к обустройству розетки не будет. Другое дело, когда автомат используется в ванной или душевой. В таком случае необходимо продумать защиту точку от попадания влаги. Ориентиром выступает специальный документ – ГОСТ Р 50571-7-701-2013, в котором прописываются нормы и условия эксплуатации низковольтных электроустановок. Согласно ГОСТУ:

• разрешается устанавливать розетки в домашней ванной;
• запрещается монтировать электроустановки в ванных и душевых производственного и общественного пользования;
• необходимо подбирать розетку с влагозащитным корпусом.

Последний пункт считается определяющим. Нельзя забывать, что при использовании ванной или душевой возможно разбрызгивание воды, что чревато коротким замыканием и электрическим ударом. Второй момент – конденсат, который образовывается от водяного пара. Чтобы обезопасить свою жизнь и здоровье, необходимо защитить проводку специальным влагоустойчивым корпусом.

Часто встречающиеся ошибки монтажа

Случается, что при попытке запуска стиралки электричество в квартире полностью отключается из-за срабатывания защиты. Происходит это, если путают вывод для нулевого провода с точкой примыкания заземляющего провода. Другие оплошности, допускаемые умельцами:

1. Подсоединение к сети через розетку меньшего допустимого тока, чем расчётная нагрузка. Результат проявится нагаром на корпусе или оплавлением контактов.
2. Подключение к питанию без заземления стиральной машины. Через некоторое время электронная плата управления приходит в негодность, прикосновение к корпусу аппарата сопровождается пощипыванием.
3. Игнорирование УЗО. Авария на водопроводе или на шлангах машины вызовет короткое замыкание, но автомат-предохранитель не сработает: он защищает только от превышения общей сетевой нагрузки.
4. Неправильная установка стиралки, когда датчик не видит оставшуюся в баке воду, способную накапливать электростатический потенциал. При извлечении белья из барабана разряд тока происходит даже при выключенной машине.

Вынимать штепсель из розетки нужно после каждой стирки – об этом сказано в инструкции по использованию аппарата. Если к СМА походит отдельный кабель, его можно отключать со щитка.

дифференциальный автомат

Краткая инструкция по установке

Любые работы с сантехникой требуют ответственного подхода и соблюдения правил техники безопасности. Монтаж выполняют, руководствуясь нормативными актами, регламентирующими прокладку внутридомовых водопроводных систем, отступы и допустимые отклонения по СНиПу 3.05.01-85.

Как правило, розетки устанавливают в ходе капитального ремонта ванной комнаты, но иногда выполняется лишь локальная врезка. В любом случае работу выполняют по следующему алгоритму.

1. Отключить воду на входе в квартиру.
2. Подготовка. Удалить старое покрытие со стены, очистить, при необходимости выполнить ремонт поверхности.
3. Разметка. С помощью карандаша непосредственно на стене отметить трассы труб, места установки и точки крепления водорозеток.
4. Сверление. Дрелью со сверлом по бетону просверлить отверстия под крепеж.
5. Штробление стен. Сделать углубления под фитинги, при необходимости выемку под трассы труб.
6. Подгонка деталей на месте. Временно установить розетку, проверить возможность подключения.
7. Монтаж водорозетки. Соединить розетку с трубопроводами, установить ее на место.
8. Фиксация труб и крепежных элементов.
9. Оценка качества выполненной работы.
10. Заделка пустот вокруг розетки.

Почти все готово, остается только подключить шланг стиральной машины, открыть подачу воды и можно начинать стирку. Конечно, если монтаж выполняется в ходе капитального ремонта, придется дождаться окончания отделочных работ.

Водорозетка – это лучший способ подключить стиральную машину к водопроводу. Широкий ассортимент моделей, простота монтажа – все это делает данный вариант оптимальным в целом ряде случаев

Розеткой удобно пользоваться, она обезопасит от протечек и, что тоже немаловажно, всю работу можно выполнить своими руками, а это существенная экономия плюс гарантия качества

Возможность установки

Традиционно бытовые стиральные машины устанавливаются на кухне или внутри ванной. Как подключить этот мощный прибор на кухне, где, как правило, много розеток, понятно. Но как же быть с ванной, где всего 1 источник питания? На самом деле проекты домов старой застройки не предусматривали монтаж , так как там наблюдается повышенная влажность, а также по причине отсутствия стационарной техники, работающей от электричества.

Закрепление провода

Теперь, когда стиральная машина не роскошь, а обыденный бытовой прибор, которым пользуются в каждом доме, безопасная, надежная розетка является острой необходимостью. Чтобы безопасно ее установить внутри помещения с повышенной влажностью, необходимо выполнить следующие условия:

1. Подключение стиральной машины выполняют только к исправной проводке, для прокладки которой используется медный трехжильный кабель.

2. Внутри ванной комнате разрешается устанавливать только специальные розетки, обладающие защитой от попадания воды.

3. Электрооборудование, устанавливаемое в ванной комнате, обязательно комплектуется УЗО, то есть устройством автоматического отключения от напряжения, которое срабатывает при коротком замыкании.

4. При установке розетки в ванной комнате следуют четко соблюдать требования безопасности по размещению и монтажу электрооборудования.
5. Чтобы установить стиральную машину, необходимо предусмотреть заземление для этого бытового прибора.

Ключевые условия для подключения розетки

Проекты домов старой постройки не предусматривали установку розетки в ванной комнате по двум основным причинам:

• первая – объекты старого жилищного фонда не обеспечены системой заземления;
• вторая – в те времена отсутствовала мощная стационарная бытовая техника, «запитываемая» от электричества.

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в санузлах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

• Подключение производят только к исправной проводке, выполненной из трехжильного медного кабеля.
• Для монтажа применяют электророзетки, корпусы которых отличаются надежной защитой от попадания влаги.
• Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА.
• Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт.

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Галерея изображений
Фото из
Грамотное устройство силовой точки, предназначенной для питания стиральной машинки, продлит рабочий ресурс оборудования и обеспечит безопасность пользователей

Практически для всех моделей стирального оборудования, даже для мини модификаций, рекомендовано устройство отдельной силовой линии с индивидуальной розеткой

Сечение кабеля для подключения стиральной машинки подбирают, исходя из максимальной мощности агрегата. В случае единовременной запитки от линии нескольких приборов их мощность суммируется, а сечение кабеля подбирается по суммарному значению

В санузле рекомендованы к установке розетки класса IP, предназначенные для работы в помещениях с высоким уровнем влажности. Желательно, чтобы кроме защитной крышки устройство еще обладало шторками и системой защиты от воздействия влаги

К силовой точке, обеспечивающей электропитание стиральной машине, подводят трехжильный медный кабель с заземляющим контуром, сечение жил принимается 2,5 мм²

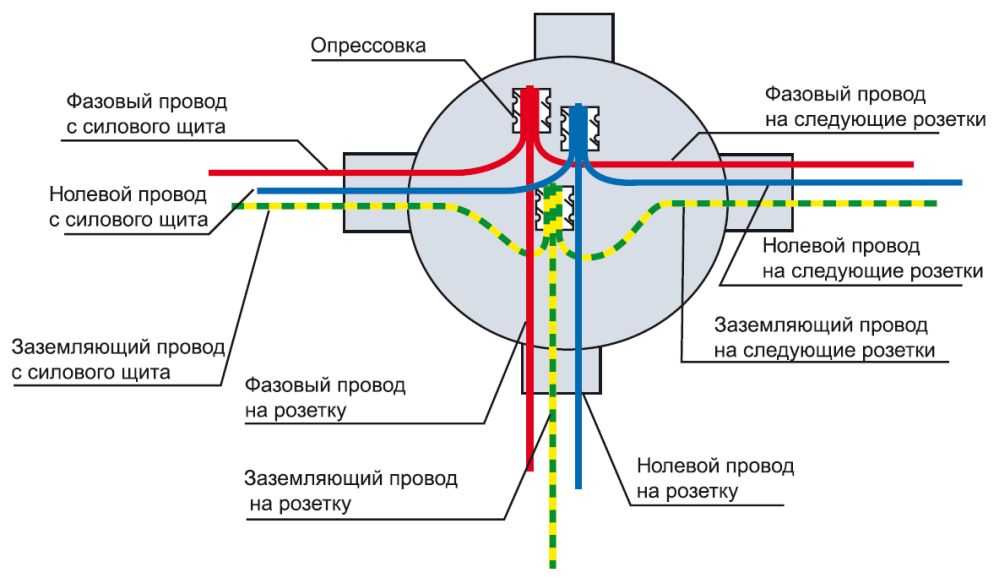

Подключение розетки к проводке должно быть выполнено безупречно, жилы кабеля плотно зажаты клеммами механизма розетки

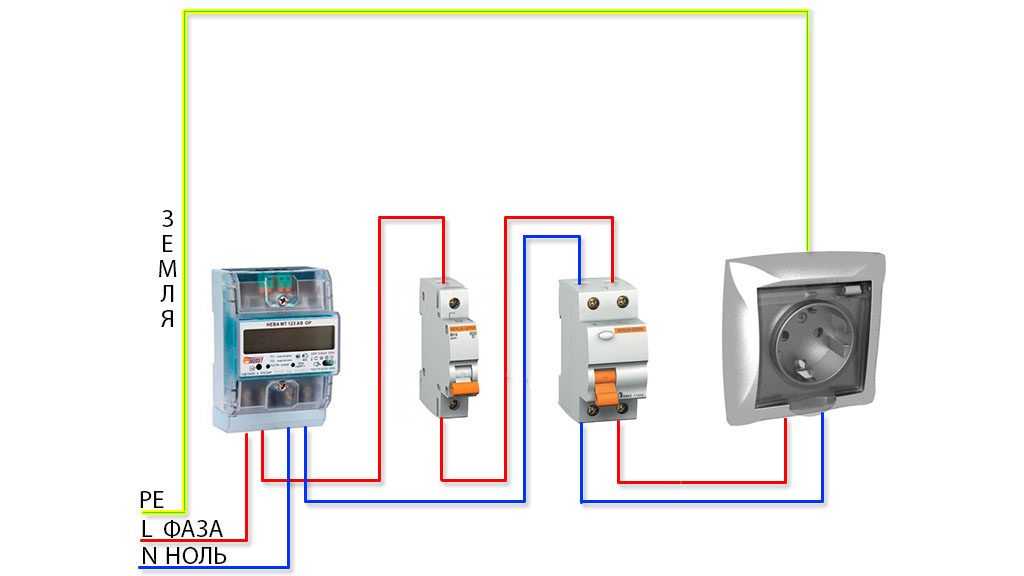

Для защиты электролинии, питающей стиральную машинку, в щитке должен быть установлен дифференциальный выключатель или тандем защитных устройств из автомата и УЗО на 20 А

Согласно регламенту, обозначенному в ПУЭ, розетки в помещениях с высокой степенью влажности располагают по минимуму в 60 см от точек поставки воды и труб

Установка розетки для работы стиральной машины

В приоритете отдельная силовая линия для агрегата

Выбор кабеля для подключения розетки по мощности приборов

Влагозащищенные разновидности розеток для ванной

Подходящий кабель для прокладки электролинии

Требования к подключению проводки к зажимам розетки

Автоматический выключатель для защиты электролинии

Выбор места для установки силовой точки

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации вследствие короткого замыкания, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Автоматические стиральные машины установлены практически в каждом доме, а потому монтаж надежной и безопасной точки подключения является необходимостью

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Планирование и расчеты

Еще на этапе чернового ремонта ванной комнаты нужно позаботиться о том, где будут размещаться предметы интерьера зависимые от коммуникаций, такие как раковина, ванная, душевая кабина или стиральная машина. С этим могут быть проблемы, поскольку у многих людей в квартирах очень маленькие ванные комнаты, в которые мало что можно впихнуть. Но уж если очень хочется удачно вместить туда габаритные предметы, изучите дополнительную информацию, прочитав статью Стиральная машина в маленькой ванной – особенности дизайна.

Как только вы придумали, куда поставить стиральную машину и нарисовали эскиз ванной, на котором отразили свои идеи, можно приступать к планированию электрических коммуникаций. Для начала прикиньте, где вы будете делать розетку, на какой стене и где она будет располагаться относительно стиральной машины. Лучше чтобы розетка была подальше от раковины, душевой кабины или ванной и полотенцесушителя, так меньше шансов, что на нее попадет вода. В идеале розетку лучше разместить в самой проветриваемой части помещения – у входа.

На самом эскизе или рядом начертите схему прокладки проводки и установки автоматов. Укажите все необходимые размеры и рассчитайте длину провода. Кстати о проводе. Нужно рассчитать не только его длину, но и сечение, ведь стиральные машины дают нешуточную нагрузку. Произвести расчеты в данном случае очень просто.

• Определяем мощность вашей модели стиральной машины автомат. Сделать это несложно, так как подобная информация обязательно есть в инструкции или на корпусе «домашней помощницы».
• Прикидываем, какие еще приборы мы можем потенциально подключить к розетке.
• Находим информацию о мощности, которую способны выдержать жилы медного кабеля различной толщины. Выясняем, что кабель толщиной 1,5 мм вполне выдерживает 4,1 кВт и его в принципе хватит для стиралки. Но мы рекомендуем взять кабель с запасом – 2,5 мм и заключить его в силиконовый или пластиковый кабель-канал.

Рассчитав длину и сечение медного кабеля для розетки в ванную комнату, необходимо тщательно спланировать маршрут прокладки этого провода. Факторов, которые могут повлиять на маршрут немало.

1. При прокладке маршрута придется избегать самых мокрых участков стен близ раковины, ванной и душевой кабины.
2. Особо прочных, несущих стен тоже лучше избегать. У них внутри, помимо твердого бетона, есть армированная сетка, которая существенно усложнит штробление.
3. Кабель лучше прокладывать кротчайшим маршрутом, чтобы сэкономить материал.
4. С другими ветками электрического провода лучше не пересекаться и не устраивать коробок, поскольку в столь влажном помещении коробки не нужны – может быть опасно.

Проложив маршрут прокладки электрического провода, определив местоположение розетки для стиральной машины и рассчитав сечение провода, нужно еще позаботиться о защите розетки автоматом. На этапе производства расчетов, нужно лишь выяснить с каким током отсечки понадобится устройство. Специалисты рекомендуют УЗО 10 мА на 16А.

Готовим инструменты и материалы

Теперь соберем все необходимое для того, чтобы розетка в ванной для автоматической стиральной машины была сделана в лучшем виде и в кротчайшие сроки. Для производства работ нам потребуются следующие инструменты и материалы:

• влагостойкая розетка (одинарная или двойная);
• медный провод определенной длины сечением 2,5 мм;
• УЗО или дифавтомат на 16А;
• резиновый или силиконовый кабель-канал;
• клеммы;
• пластиковый подрозетник;
• пластиковые скобы для крепления кабель-канала;
• пакетик цемента 1 кг.
• перфоратор;
• коронка для подрозетника;
• болгарка с диском;
• зубило;
• молоток;
• рулетка и маркер.

Насчет материалов все предельно ясно, а вот об инструментах нужно поговорить немного подробнее. Почти весь перечисленный инструмент нужен для штробления стены под проводку и обустройства ниши подрозетника. Если у вас кирпичная стена, можно обойтись лишь зубилом и молотком, если бетонная, то можно выштробить каналы с помощью болгарки или перфоратора. Болгаркой получается аккуратнее, но и работать ей не так безопасно как перфоратором.

Марки кабеля, показатели мощности и сечения

Современные стиральные машины потребляют достаточно мощности, но производители стараются уменьшить этот показатель, насколько возможно. Средний уровень потребления доходит до 2500 Вт.

На задней панели устройства можно легко увидеть, какими характеристиками она обладает в этом плане. Информация часто содержится в сопроводительных документах. Чтобы определить сечение кабеля, стоит воспользоваться специальной таблицей. Они располагаются на специализированных сайтах.

Запрещено на практике использовать провода, для которых использованы следующие обозначения:

1. ПУНП.
2. АПУНП.

Если квартира снабжена только старой двухжильной проводкой, осуществляется замена на трёхжильный аналог.

Медная трёхжильная разновидность проводки больше всего подходит для осуществления подключения. Использование защитных дополнительных устройств – обязательное требование, такие правила подключения действуют при любых обстоятельствах.

Когда подходящее сечение выбрано, можно смело отправляться в магазин, чтобы приобрести изделие с подходящими характеристиками. Главное – выбирать только производителей с заслуженной репутацией.

Выводы и полезное видео по теме

Советы по монтажу точек подключения в ванной:

Как проложить провод для стиральной машины:

Работы, связанные с электропроводкой, принадлежат к категории повышенной опасности

И выполнять их следует с максимальной осторожностью

Если вы не способны верно оценить ситуацию и не уверены в собственных силах, не стоит экспериментировать. Решение этой сложной задачи лучше поручить профессиональному электрику.
