Износ изоляции и перегрузка сети становятся основными причинами пожаров в жилых помещениях. Полная ревизия электрики в стандартной квартире занимает от 5 до 10 рабочих дней, а стоимость материалов может составлять значительную часть бюджета ремонта. Чтобы понять, как избежать короткого замыкания, необходимо детально изучить состояние проводки и привести ее в соответствие с современными нормами безопасности. Правильный подход к электромонтажу исключает риск возникновения искрения и перегорания кабелей.
Основы электробезопасности и первичная оценка
Оценка состояния старой проводки начинается с проверки целостности изоляции и отсутствия перегревов в распределительных коробках. Базовые принципы работы электричества требуют четкого разделения фазы и нуля, а также обязательного наличия заземления. На проведение полной ревизии сети уходит несколько дней. Срочно вызывать специалиста нужно при появлении запаха гари, искрении розеток или частом срабатывании автоматических выключателей.
Подбор качественных материалов для электромонтажа

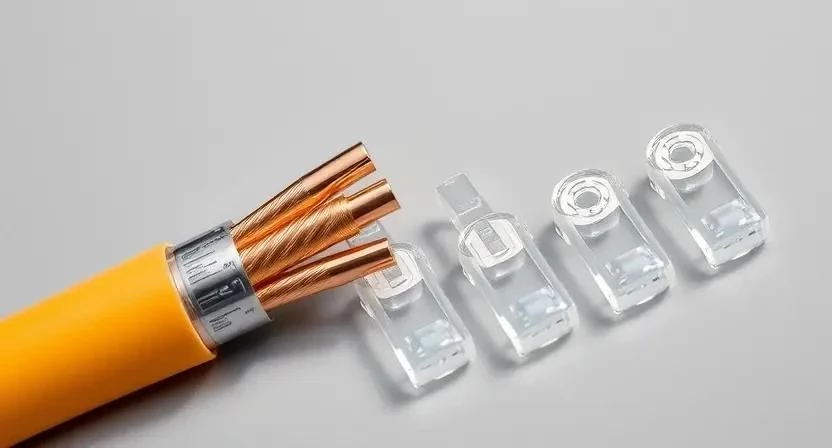

Для обеспечения безопасности следует использовать только сертифицированную продукцию. Основным материалом служит медный кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение.
- Кабель ВВГнг-LS (медный)
- Автоматические выключатели
- УЗО (устройства защитного отключения)
- Распределительные коробки
- Термоусадочные трубки
- Клеммники Wago
- Гофрированная труба
- Изолента ПВХ
- Крепежные клипсы
Выбор сечения провода напрямую зависит от предполагаемой нагрузки на линию.
| Сечение кабеля (мм2) | Номинал автомата (А) | Макс. нагрузка (кВт) | Применение | Примерная цена за м |
|---|---|---|---|---|
| 1.5 | 10 | 2.2 | Освещение | 60 руб. |
| 2.5 | 16 | 3.5 | Розетки | 90 руб. |
| 4.0 | 25 | 5.5 | Мощные приборы | 140 руб. |
| 6.0 | 32 | 7.0 | Электроплита | 190 руб. |
| 10.0 | 40 | 8.8 | Ввод в квартиру | 280 руб. |
Оснащение для проведения работ

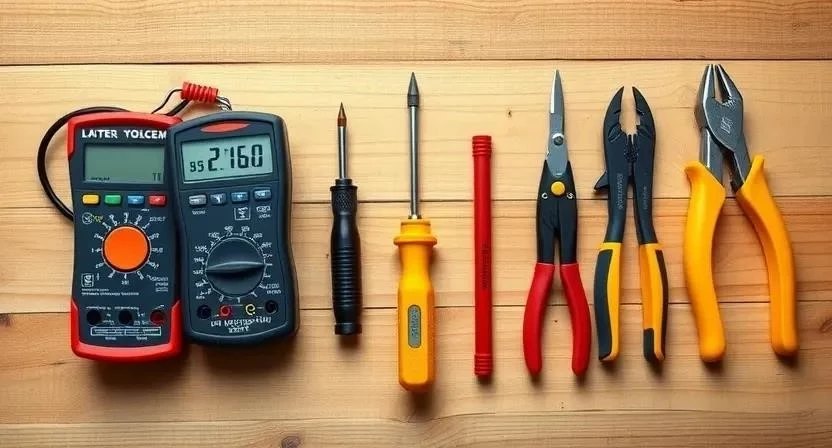

Качественный инструмент гарантирует надежность соединений и безопасность мастера. Каждый прибор выполняет свою специфическую функцию в процессе монтажа.
- Мультиметр — измерение напряжения и сопротивления изоляции.
- Индикаторная отвертка — быстрый поиск фазного провода.
- Стриппер — аккуратная зачистка изоляции без повреждения жил.
- Пассатижи — перекусывание, сгибание и фиксация проводов.
- Пресс-клещи — обжим гильз и наконечников для надежного контакта.
- Диэлектрические перчатки — защита от случайного удара током.
- Шуруповерт — быстрый монтаж коробок и подрозетников.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Диагностика | Обязательно | 1500 руб. |
| Индикаторная отвертка | Проверка фазы | Обязательно | 300 руб. |
| Стриппер | Зачистка | Желательно | 800 руб. |
| Пассатижи | Монтаж | Обязательно | 700 руб. |
| Пресс-клещи | Обжим | Желательно | 1200 руб. |
| Перчатки диэлектр. | Безопасность | Обязательно | 500 руб. |
| Шуруповерт | Крепеж | Обязательно | 3000 руб. |
Подготовка помещения к электромонтажу
Полное обесточивание всего объекта является первым и самым важным шагом. Проверка отсутствия напряжения проводится с помощью мультиметра или индикатора на всех точках. Чтобы строительная пыль не испортила интерьер, мебель и пол закрываются плотной полиэтиленовой пленкой. Организация принудительной вентиляции необходима при штроблении бетонных стен для удаления мелкодисперсной пыли.
Работа с поверхностями стен
Разметка трасс прокладки кабеля выполняется строго по вертикали и горизонтали. После этого следует штробление стен с использованием штробореза. Пазы тщательно очищаются от бетонной крошки и пыли с помощью строительного пылесоса. Надежность креплений для гофрированной трубы проверяется путем пробного прижима, чтобы кабель не провисал внутри стены.
Технология замены электропроводки
Процесс обновления сети требует строгого соблюдения последовательности действий. Ошибки на начальных этапах могут привести к необходимости переделывать всю работу.
Пример из практики: Однажды я столкнулся с ситуацией, когда старая алюминиевая проводка была настолько хрупкой, что ломалась прямо внутри стен. Пришлось аккуратно вытягивать ее вручную, чтобы не повредить структурные элементы стены и не оставить обломков, которые могли бы создать помехи при прокладке нового кабеля.
- Полный аудит текущей сети (2-4 часа). Проводится проверка всех соединений и замер сопротивления изоляции.
- Демонтаж ветхих проводов (1-2 дня). Удаление старого алюминия из штроб и распределительных коробок.
- Выбор и прокладка нового кабеля (1-2 дня). Монтаж ВВГнг-LS согласно расчетным нагрузкам по группам.
- Монтаж распределительных коробок (4-6 часов). Установка коробок в доступных местах для будущего обслуживания.
- Установка и подключение розеток и выключателей (1 день). Монтаж подрозетников и надежный зажим проводов.

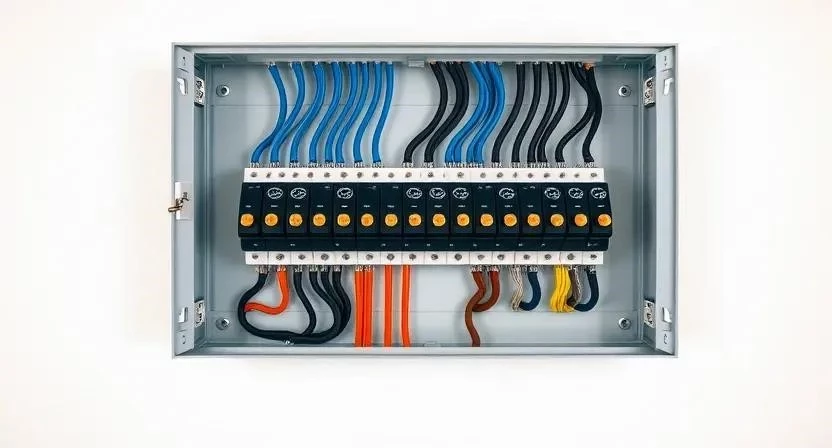

- Сборка электрощита (4-8 часов). Размещение DIN-реек и разводка линий по потребителям.
- Установка автоматических выключателей и УЗО (2-3 часа). Подключение защиты согласно электрической схеме.
- Проверка изоляции мультиметром (2-3 часа). Контроль отсутствия короткого замыкания между жилами.
- Первое пробное включение под нагрузкой (1 час). Поэтапный запуск каждой группы потребителей.
- Тестирование защиты кнопкой Тест на УЗО (30 мин). Проверка моментального срабатывания защиты при утечке тока.
Важным нюансом является соблюдение температурного режима: кабель в стенах не должен подвергаться резким перепадам температур. В ванных комнатах обязательно использование влагозащищенных розеток с индексом IP44 и выше. Типичной ошибкой монтажа является использование скруток, которые со временем окисляются и становятся причиной перегрева.
Специфика монтажа в разных зонах
Повышенная влажность в ванной и на кухне требует использования специализированных материалов и обязательного заземления. Температурные режимы для кабеля в стенах должны соответствовать ГОСТ, чтобы изоляция не теряла эластичность. Совместимость материалов изоляции критична при соединении разных типов кабелей.
Пример из практики: В одном из кухонных проектов владелец хотел подключить мощную духовку к линии, общей с микроволновкой. Я настоял на прокладке отдельной линии с кабелем сечением 2.5 мм, что предотвратило перегрузку сети и возможные короткие замыкания при одновременной работе приборов.
Заземление предотвращает поражение током при пробое изоляции на металлический корпус электроприбора, отводя ток в землю.
Типичные ошибки при электромонтаже
Многие начинающие мастера допускают просчеты, которые создают скрытые угрозы безопасности жилья.
- Использование слишком тонкого сечения провода для мощных электроприборов.
- Полное отсутствие заземления в старых жилых фондах.
- Перегрузка одной линии множеством приборов через сетевые тройники.
- Применение дешевых китайских автоматов, которые не срабатывают при перегрузке.
- Неправильное соединение проводов с использованием скруток вместо клемм.
- Прокладка кабеля без гофры в зонах с агрессивным воздействием среды.
Расчет затрат на обновление сети
Стоимость работ зависит от площади помещения и сложности схемы разводки. Полная замена проводки обходится дороже частичного ремонта, но гарантирует безопасность на десятилетия.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 100 м | 90 руб. | 9000 руб. |
| Кабель ВВГнг-LS 3х1.5 | 60 м | 60 руб. | 3600 руб. |
| Автоматы/УЗО | 8 шт. | 600 руб. | 4800 руб. |
| Подрозетники/Коробки | 20 шт. | 100 руб. | 2000 руб. |
| Работа мастера | 1 комн. | 15000 руб. | 15000 руб. |
| — | — | 34400 руб. |
Частичный ремонт позволяет сэкономить средства в моменте, однако риск оставить скрытые ветхие участки алюминиевого провода может привести к короткому замыканию в будущем.
Эксплуатация и профилактика электросети
Регулярная проверка затяжки контактов в щитке должна проводиться раз в год, так как винтовые соединения могут ослабевать от вибраций. Контроль состояния вилок и розеток позволяет вовремя заметить оплавление пластика или искрение.
Пример из практики: Во время плановой ревизии у клиента через два года после ремонта я обнаружил, что один из винтов в распределительном щите ослаб из-за температурных колебаний. Своевременная затяжка контакта предотвратила возникновение электрической дуги и перегрев всей линии.
График ревизии всей электросети рекомендуется установить раз в 3-5 лет с привлечением квалифицированного электрика.
Современные системы защиты и управления
Системы умного дома с мониторингом нагрузки позволяют в реальном времени отслеживать потребление энергии и получать уведомления о перегрузках. Установка реле напряжения защищает технику от скачков вольтажа, которые часто предшествуют замыканиям. Применение беспроводных систем управления освещением минимизирует количество прокладки кабелей в стенах, снижая вероятность ошибок при монтаже.
Ответы на часто задаваемые вопросы
| Характеристика | Автомат | УЗО | Диф-автомат |
|---|---|---|---|
| Защита от КЗ | Да | Нет | Да |
| Защита от перегрузки | Да | Нет | Да |
| Защита от утечки тока | Нет | Да | Да |
| Защита человека | Частично | Да | Да |
| Основная цель | Защита кабеля | Защита людей | Комплексная защита |
Чем отличается УЗО от автомата? Автомат защищает сеть от перегрузки и короткого замыкания, а УЗО — от утечки тока на землю, предотвращая удар током.
Почему выбивает пробки? Это происходит из-за критической перегрузки сети или наличия короткого замыкания в одном из приборов.
Можно ли использовать алюминиевые провода? В современных жилых домах они запрещены из-за высокой хрупкости и склонности к окислению.
Как понять, что проводка изношена? Основные признаки: мигание света, нагрев розеток, характерный запах жженого пластика.
Что делать, если пахнет горелой пластмассой? Необходимо немедленно обесточить квартиру через главный рубильник и вызвать электрика.
Безопасно ли использовать сетевые фильтры? Да, они полезны, но не заменяют полноценную систему защиты в распределительном щитке.
Как выбрать надежного электрика? Следует проверить наличие сертификатов, профессионального инструмента и изучить реальные отзывы о выполненных работах.
