Реле для управления освещением выбор и монтаж

Организация системы освещения в частном доме или квартире часто требует внедрения автоматизации для повышения комфорта и экономии электроэнергии. Монтаж одного узла управления занимает от 2 до 4 часов, а стоимость оборудования начинается от 346 рублей за базовые модели. В этой статье подробно рассмотрено, как работает реле для управления светом, какие существуют схемы подключения и как выполнить установку самостоятельно. Сложность работ оценивается как средняя, требующая базовых знаний электротехники и строгого соблюдения правил безопасности. Правильный выбор устройства позволяет эффективно коммутировать нагрузку и создавать гибкие сценарии освещения.

Особенности подготовки к электромонтажу

Электромонтажные работы по установке реле требуют навыков чтения схем и умения работать с ручным инструментом. Перед началом процесса необходимо оценить общую мощность светильников, так как силовые контакты обычно рассчитаны на ток до 16 А при активной нагрузке. Время выполнения монтажа зависит от готовности кабельных трасс и сложности выбранной схемы. Важнейшим требованием является обеспечение электробезопасности: все манипуляции проводятся только при полном снятии напряжения. Использование качественных компонентов предотвращает риск возгорания и выхода оборудования из строя. Электрощит должен иметь достаточно свободного места на DIN-рейке для размещения модульных аппаратов.

Комплектация и выбор материалов

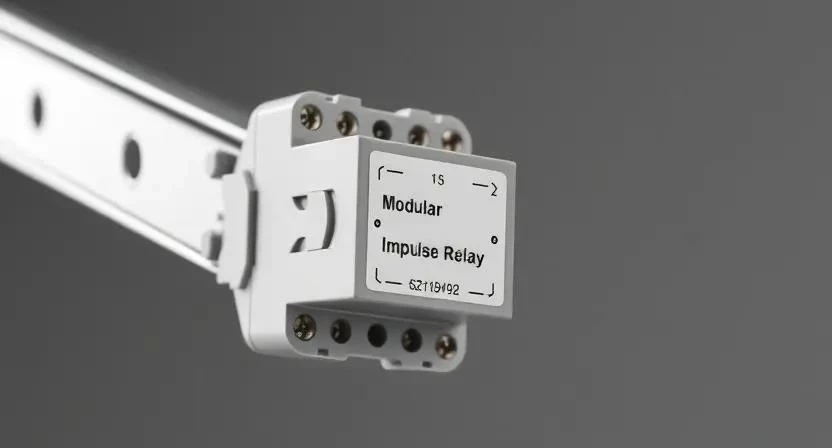

Для реализации системы потребуются коммутационные аппараты и сопутствующие расходники. Основным элементом выступает импульсное, временное или умное реле, выбор которого зависит от конкретных задач автоматизации. Импульсное (бистабильное) реле — это модульный аппарат с фиксацией состояния, где короткий импульс с кнопки переключает силовые контакты. Фотореле или сумеречный выключатель автоматически управляет светом в зависимости от уровня естественной освещенности. Для работы с мощными группами ламп может потребоваться контактор. Проводка выполняется кабелем с медными жилами, не поддерживающим горение.

• Импульсное реле для управления из нескольких мест (например, в длинных коридорах).
• Реле времени с возможностью настройки графиков включения и отключения.
• Кабель ВВГнг-LS с сечением 1.5 мм² для осветительных групп.
• Клеммники (например, Wago) для надежного и быстрого соединения жил.
• Гофрированная труба ПВХ диаметром 16 или 20 мм для защиты проводки.
• Подрозетники или глубокие монтажные коробки для размещения механизмов.
• Маркировочная лента или бирки для идентификации линий в щитке.
• Автоматический выключатель номиналом 6А или 10А для защиты цепи управления.

Таблица расходных материалов и цен

Инструментарий для выполнения работ

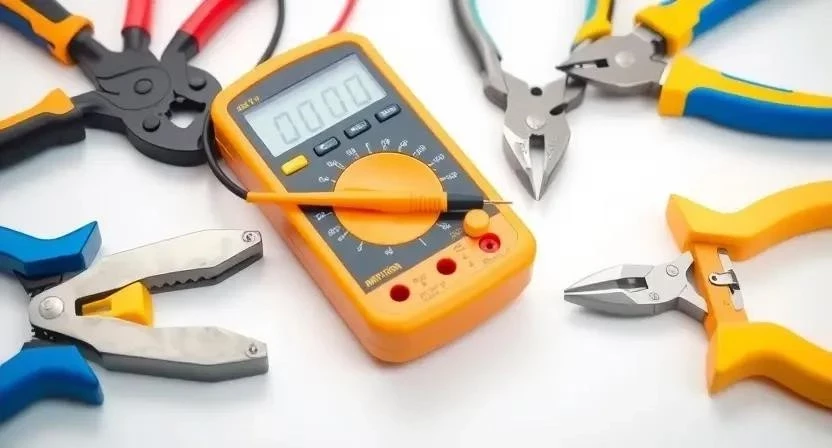

Качественный монтаж невозможен без специализированного инвентаря, обеспечивающего точность и безопасность соединений. Инструменты для электрики должны иметь изолированные рукоятки, выдерживающие напряжение до 1000В. Стриппер значительно ускоряет процесс снятия изоляции, не повреждая токоведущую жилу, что критично для долговечности контакта. Мультиметр необходим для проверки отсутствия короткого замыкания перед первым включением и замера фактического напряжения в сети.

Организация рабочего пространства

Процесс начинается с полного обесточивания объекта через вводной автоматический выключатель в электрощите. На рукоятку автомата следует повесить предупреждающую табличку, чтобы исключить случайное включение посторонними лицами. После этого проводится разметка мест установки реле, кнопочных выключателей и светильников согласно заранее подготовленной схеме. Для защиты чистовых покрытий пола и мебели используется полиэтиленовая пленка или строительный картон. Рабочее пространство должно быть хорошо освещено (используйте аккумуляторные прожекторы) и освобождено от лишних предметов.

Подготовка оснований и трасс

Прокладка кабельных трасс требует подготовки штроб в стенах, если планируется скрытый монтаж реле для управления светом. Глубина штробы должна позволять полностью скрыть гофру с кабелем и обеспечить слой штукатурки не менее 10 мм. В местах установки оборудования высверливаются отверстия под монтажные коробки с помощью коронки по бетону или кирпичу. После укладки кабеля необходимо проверить целостность каждой линии мультиметром. Важно убедиться, что фаза, ноль и заземление не имеют перехлестов и повреждений оболочки. Все концы проводов в коробках должны иметь запас длины не менее 15-20 см для удобства последующей коммутации и возможного ремонта.

Пошаговая инструкция по монтажу

Выполнение работ по установке реле требует строгого соблюдения последовательности действий для исключения ошибок в сложной схеме подключения.

1. Выбор типа реле под задачу: для длинных коридоров идеально подходит импульсное реле, для уличного освещения — фотореле с выносным датчиком (15 мин).

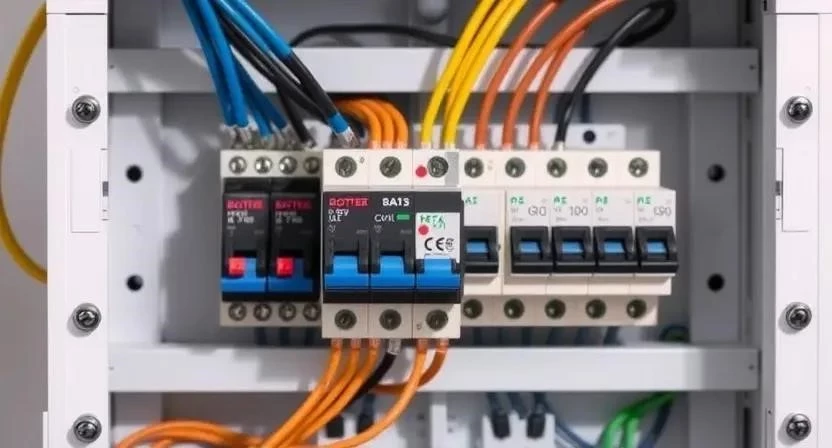

2. Установка реле в щиток на DIN-рейку или в глубокую монтажную коробку за выключателем (20 мин).
3. Подключение фазного провода от автоматического выключателя к клемме питания (обычно маркируется L или A1) (10 мин).
4. Подключение нейтрали (ноль) к общей шине в щитке и соответствующей клемме N на корпусе устройства (10 мин).
5. Монтаж кнопочных выключателей (без фиксации) и их соединение параллельно друг другу (30 мин).



6. Подключение управляющего сигнала от кнопок к входу управления реле (клемма S или A2) (25 мин).
7. Подключение нагрузки (светильников) к выходным силовым контактам (маркировка 1-2 или Out) (20 мин).
8. Проверка качества изоляции всех соединений и надежности затяжки винтовых клемм (15 мин).
9. Первый запуск системы после подачи напряжения и визуальный контроль отсутствия искрения (5 мин).
10. Настройка параметров: установка времени задержки или порога срабатывания датчика света (15 мин).
11. Окончательная сборка: установка лицевых панелей выключателей и закрытие пластрона щита (20 мин).

Пример из личного опыта 1: При монтаже импульсного реле в загородном доме я столкнулся с тем, что кнопки с неоновой подсветкой вызывали ложные срабатывания. Слабый ток, проходящий через подсветку, воспринимался реле как команда на включение. Проблема решилась установкой специального компенсирующего модуля (конденсатора) параллельно катушке реле, что позволило сохранить подсветку кнопок и обеспечить стабильную работу.

Технологические нюансы и параметры

Соблюдение полярности при подключении электронных моделей реле критически важно для сохранности полупроводниковых компонентов. Необходимо учитывать допустимую мощность нагрузки: силовые контакты стандартных реле рассчитаны на 10-16 А, что соответствует примерно 2-3 кВт активной нагрузки. Температурный режим работы в закрытом щитке не должен превышать +45°C, иначе возможен перегрев катушки и оплавление пластикового корпуса. Современные устройства совместимы с большинством LED-ламп, однако стоит учитывать высокий пусковой ток светодиодных драйверов, который может кратковременно превышать номинальный в 10-15 раз. При использовании мощных прожекторов рекомендуется коммутировать их через промежуточный контактор.

Анализ частых ошибок монтажа

Ошибки в схеме подключения часто приводят к выходу дорогостоящего оборудования из строя или некорректной работе автоматики.

1. Перепутывание фазного и нулевого провода на управляющих контактах реле.
2. Превышение максимально допустимой мощности нагрузки без использования контактора.
3. Применение кабеля заниженного сечения (менее 1.5 мм² для меди), что вызывает нагрев проводки.
4. Отсутствие подключения защитного заземления к металлическим корпусам светильников.
5. Использование обычных выключателей с фиксацией вместо кнопок для импульсного реле.
6. Монтаж реле с низкой степенью защиты (IP20) в помещениях с высокой влажностью.
7. Недостаточная затяжка винтовых контактов, приводящая к обгоранию клемм.

Пример из личного опыта 2: Однажды мне пришлось переделывать систему управления светом, где мастер использовал кабель ПВС для скрытой проводки. Из-за многопроволочной структуры жилы и отсутствия наконечников НШВИ, контакт в клеммах реле ослаб, что привело к оплавлению корпуса устройства. После замены кабеля на ВВГнг и качественной опрессовки всех соединений система стала работать надежно.

Экономический расчет и смета

Стоимость реализации системы управления светом зависит от выбранного бренда оборудования и способа монтажа. Самостоятельная установка позволяет сэкономить значительную часть бюджета, однако требует времени и ответственности за результат.

Расчет сметы на установку одной точки управления

Техническое обслуживание системы

После завершения всех работ и пусконаладки рекомендуется проводить профилактический осмотр системы раз в год. Необходимо проверять надежность винтовых соединений в электрощите, так как медь обладает свойством «текучести», что со временем ослабляет контакт. Контроль нагрева корпуса реле при максимальной нагрузке поможет выявить скрытые дефекты на ранней стадии. Средний срок службы качественного реле составляет около 100 000 циклов срабатывания. Признаками износа являются характерный громкий треск, запах озона при переключении или залипание контактов, когда свет не выключается после нажатия кнопки.

Пример из личного опыта 3: При плановом техобслуживании щитка в офисном здании я обнаружил, что одно из реле времени имело следы термического повреждения на выходной клемме. Причиной оказался плохой контакт из-за вибраций в здании. Своевременная замена модуля и протяжка всех соседних клемм предотвратили возможный пожар в электроустановке.

Альтернативные способы управления

Вместо классических реле сегодня активно применяются системы «умный дом» на базе протоколов Zigbee или Wi-Fi. Купить реле для управления светом с поддержкой беспроводных технологий можно по цене от 800 рублей. Такие устройства позволяют управлять освещением со смартфона и интегрировать его в общие сценарии с датчиками движения или открытия дверей. В сравнении с классическими проходными выключателями, использование реле значительно упрощает схему проводки: к каждой кнопке достаточно подвести тонкий управляющий кабель, а не тянуть силовые линии через все помещение.

Вопросы и ответы по эксплуатации

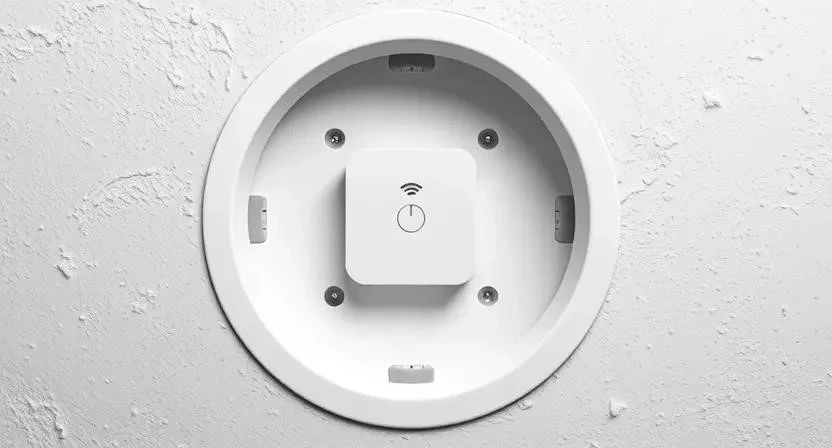

• Можно ли ставить реле в обычный подрозетник? Да, существуют миниатюрные модели, специально предназначенные для установки за механизмом выключателя в глубокий подрозетник.
• Чем импульсное реле отличается от обычного контактора? Импульсное реле потребляет энергию только в момент переключения, а контактору нужно постоянное напряжение на катушке для удержания контактов.
• Как выбрать мощность реле для светодиодных ламп? Рекомендуется выбирать реле с номинальным током 16А, даже если нагрузка невелика, чтобы компенсировать высокие пусковые токи LED-драйверов.
• Можно ли управлять одним реле из 10 разных мест? Да, количество параллельно подключенных кнопок управления практически не ограничено.
• Будет ли работать реле без нейтрального провода? Большинству электронных реле требуется полное питание (фаза и ноль), но существуют специальные модели для установки в разрыв фазы.
• Что произойдет при кратковременном моргании света? Качественные импульсные реле сохраняют свое состояние благодаря механической или электронной фиксации.
• Какое сечение провода нужно для кнопок управления? Для цепей управления можно использовать провод сечением от 0.5 до 0.75 мм², если это допускает конструкция клемм реле.
• Как проверить исправность реле мультиметром? Нужно измерить сопротивление катушки (оно должно быть отличным от нуля и бесконечности) и проверить прозвонкой замыкание силовых контактов при подаче сигнала.

Сравнительные характеристики и итоговый чек-лист

Ниже представлена таблица, которая поможет окончательно определиться с выбором типа устройства для вашего дома.

Перед тем как закрыть щиток и начать эксплуатацию, убедитесь, что выполнены все пункты проверочного списка:

1. Напряжение во всех узлах соответствует номинальному (220-230В).
2. Отсутствует посторонний шум (гудение катушки) или запах гари при работе.
3. Управляющие кнопки нажимаются легко и четко возвращаются в исходное положение.
4. Маркировка на проводах соответствует схеме в паспорте щита.
5. Светильники включаются мгновенно, без мерцания и задержек.
