Настройка китайского реле давления компрессора

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.


Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.


Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.


Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Подключение и настройка

Общая схема компрессорной установки дает представление, что реле давления расположено между клапаном разгрузки и вторичной управляющей цепью. Чаще всего прессостат для компрессора имеет четыре резьбовых головки, одна из которых присоединяет устройство к ресиверу, а другая подключает манометр для контроля показаний. На третью можно установить предохранительный клапан, а последняя имеет резьбовую заглушку в четверть дюйма в резьбе. При свободном разъеме пользователь может устанавливать по своему усмотрению контрольный манометр.

Прессостат подключают по следующей последовательности:

  1. Устройство соединяют с разгрузочным клапаном ресивера.
  2. Ставят контрольный манометр или заглушку.
  3. К контактам подключаются цепи управления двигателя.
  4. Если в сети напряжения имеются колебания, то подключение производят через сетевой фильтр, в том числе при мощности контактов, большей, чем имеющаяся у тока нагрузки двигателя.
  5. Если в этом есть необходимость, то реле через винты регулировки настраивают на нужное давление воздуха.

Подключение сопровождается проверкой соответствия напряжения в сети заводским настройкам реле давления. К примеру, трехфазная сеть в 380 Вольт предполагает применения трехконтактной группы, а на 220 Вольт нужно использовать двухфазную группу.

Настройка производится, когда ресивер заполнен минимум на две трети. Реле отключают от сети, снимают верхнюю крышку и меняют сжатие двух пружин. За предел рабочего давления отвечает регулировочный винт с осью большего диаметра. На плате рядом имеется метка давления в виде буквы Р и указание направления вращения винта, с помощью которого меняется указанный параметр. Второй винт помогает установить необходимую разность ΔР и имеет указатель, куда он вращается.

Чтобы ускорить процесс настройки, в некоторых случаях выводят наружу регулировочный винт, который изменяет верхний уровень давления. Контроль осуществляют согласно показаниям манометра на регуляторе давления для компрессора.

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

  1. Установить расположение соответствующих контактов с помощью прозвона цепи.
  2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
  3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
  4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
  5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.

Назначение

Функция воздушных компрессоров – получать струю воздуха с определенным давлением, она должна быть стабильной и равномерной. Также должна существовать возможность менять параметры этой струи. В каждом компрессоре есть резервуар (баллон) для воздуха. В нем должно быть необходимое давление. При понижении его следует включить мотор, чтобы пополнить запас воздуха. При избыточном давлении подачу воздуха следует прекратить, чтобы емкость не разорвало. Этим процессом управляет реле давления.

При правильном его функционировании сохраняется двигатель, обеспечивается предохранение его от частых включений и выключений, работа системы равномерна и стабильна. Мембрана емкости соединяется с выключателем прессостата. Перемещаясь, она может включать и выключать реле.

Принцип работы

Учитывая величину давления в системе, реле служит для размыкания и замыкания цепи напряжения, при недостаточном давлении запускает компрессор и отключает, когда параметр поднимется до заданной отметки. Это принцип работы при нормально замкнутом контуре для управления двигателем.

Также встречается обратный принцип работы, когда реле отключает электродвигатель при минимальном давлении в схеме, а при максимальном – включает. Это схема нормально разомкнутого контура.

Рабочая система – это пружины разного уровня жесткости, которые реагируют на изменение давления. При работе сравниваются силы деформации пружин и давления сжатого воздуха. При изменении давления пружинный механизм включается, и реле замыкает или размыкает электроцепь.

Комплектующие

Реле воздушного компрессора может содержать следующие комплектующие:

  1. Клапан разгрузки. Он расположен между камерой сжатия и обратным клапаном компрессора. Когда двигатель остановился, эта составляющая срабатывает и выводит избыточное давление из поршневого блока. Когда двигатель запускается, создаваемое давление закрывает клапан, это облегчает запуск установки. У некоторых клапанов разгрузки бывает отложенное включение. При запуске двигателя он помогает двигателю, оставаясь открытым до получения заданной величины в системе. За это время двигатель набирает максимальные обороты.
  2. Механический переключатель. Служит для того, чтобы включать и отключать автоматику. У переключателя обычно два положения. При включенном режиме срабатывает автоматика, компрессор подключается к сети и выключается с учетом указанных параметров давлений в системе. В отключенном положении питание на привод не подается.

Тепловое реле. Оно защищает электродвигатель, ограничивая силу тока, чтобы не выгорели обмотки мотора. Необходимую силу тока устанавливают с помощью регулятора. При превышении установленной величины двигатель отключится от сети.
Предохранительный клапан. Защищает систему при неправильном функционировании пресостата. При превышении давления, если реле не срабатывает, то включается предохранительный клапан, который сбрасывает давление. Это позволяет избегать аварий при поломке управления.

Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

  1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
  2. Включить насос.
  3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
  4. Отключить насос.
  5. Вращать малую гайку до момента запуска насоса.
  6. Дождаться заполнения бака и отключения насоса.
  7. Открыть воду.
  8. Вращать большую пружину, чтобы установить давление включения.
  9. Включить насос.
  10. Заполнить гидробак водой.
  11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

  • Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
  • Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
  • Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
  • Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
  • В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Одним из основных показателей воздушных компрессоров является рабочее давление. Другими словами, это уровень сжатия воздуха, созданный в ресивере, который необходимо поддерживать в пределах определенного диапазона. Вручную, ссылаясь на показатели манометра, это делать неудобно, поэтому поддержанием необходимого уровня сжатия в ресивере занимается блок автоматики компрессора.

Настройка реле давления насосной станции

К регулировке агрегата приступают при условии выставленного правильно давления в гидробаке и наличия абсолютно чистых фильтров.

Методика, как настроить реле давления насосной станции, предполагает выполнение ряда мероприятий в определенном порядке:

  1. Отключают насос и сливают из трубопровода жидкость, приоткрыв в системе нижний кран. С реле убирают пластмассовую крышку.
  2. Включают насосный агрегат, который закачивает в систему воду.
  3. В момент, когда прибор выключается, следует записать данные манометра. Таким способом перед тем, как отрегулировать в насосной станции давление воды, узнают величину текущего верхнего значения.
  4. Затем слегка приоткрывают кран, находящийся в наивысшей точке водоподающей конструкции. Если она одноуровневая, то открывают кран, наиболее удаленный от агрегата. Когда величина давления упадет до определенной величины, насос вновь начнет работать. В момент запуска также следует зафиксировать данные на манометре, показывающие нижнее давление. Отнимая полученные величины, получают разницу давлений, на которую настроено реле. Помимо фиксации показателей нужно оценить напор водного потока, открыв в системе самый удаленный кран.
  5. Когда он недостаточен, следует повысить нижний показатель. Прежде, как в насосной станции отрегулировать давление, прибор отсоединяют от электропитания и поджимают на гайку большом регуляторе. Если требуется понизить напор, то пружину требуется ослабить.
  6. Разность давлений перед началом настройки уже известна после того, как были вычтены зафиксированные показатели. Оптимальные значения должны располагаться в пределах 1,4 атм. Если полученный результат меньше, тогда равномерная подача жидкости будет обеспечена, но запуск оборудования станет более частым — это приведет к его быстрому износу. Когда результат выше оптимальных величин, то агрегат работает в щадящем режиме, но разница между наиболее высоким и низким напором станет значительной. Перед тем, как отрегулировать реле давления насосной станции, для корректировки параметра на малой пружине задействуют гайку. Для увеличения разности между давлениями повышают силу сжатия. В свою очередь ослабление пружины имеет противоположный результат.
  7. После того, как отрегулировать реле насосной станции удалось, проверяют ее эффективность. Из системы сливают жидкость, а к насосу подключают электроснабжение и запускают его в работу. Последующие действия повторяют до момента, пока установки реле не станут соответствовать потребностям.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.


Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Виды прессостатных устройств

Выпускается два основных варианта прибора. Пневмомеханическая часть у них идентична, различие определяется в способе замыкания контактов при движении штока:

  • Нормально замкнутые (НЗ). применяется при прямом управлении цепью двигателя малой и средней мощности.
  • Нормально разомкнутые (НР). Движение штока замыкает контакты при достижении предельного давления. Обратное движение размыкает их при его снижении. Контакты используются для управления более мощным реле, запускающим и останавливающим электромотор. Схема получается более сложной, но снижается нагрузка на контакты прессостата, увеличивается ресурс.

При замене реле нужно внимательно проверить, чтобы его вид соответствовал электрической схеме компрессора. его тип.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Схема подключения


реле на 220 Вольт

Фланцы соединений

Некоторые компании-изготовители комплектуют оборудование дополнительными фланцами соединения. Как правило, их количество не больше трех, а размер отверстия 1/4 дюйма. Это исполнение дает возможность параллельно подключить на компрессор какие-то дополнительные устройства, например, предохранительный клапан, манометр или клапан предохранителя.

Установка реле давления

Очень часто появляется вопрос: как подключить реле к компрессору? Для запуска устройства нужно:

  • Через основное отверстие выхода подсоединить реле к ресиверу.
  • Для реле с фланцами подключить, если нужно, манометр.
  • Если требуется, то подключить к фланцам компрессора предохранительный и разгрузочный клапана.
  • Неиспользуемые каналы соединений в обязательном порядке закрыть заглушками.
  • Подсоединить к контактам реле цепь управления электрическим двигателем. Ток, который потребляет мотор, не должен быть более допустимого напряжения контактов реле. Движки небольшой мощности можно подсоединять напрямую, а в других случаях нужно дополнительно поставить магнитный пускатель необходимой величины.
  • Установить параметр максимального и минимального давления в системе при помощи винтов регулировки.

Большое внимание нужно обратить на то, что регулировка реле компрессора обязана проходить под давлением, но электропитание мотора должно быть выключено

Регулировка реле


диапазон эксплуатации компрессора

Затем, когда нужные значения определены, обязательно необходимо отсоединить компрессор от сети. После, когда установка отсоединена, снять крышку реле. Под сверху находятся два болта: большой и чуть поменьше.

При помощи большего винта чаще всего регулируется верхнее давление, то есть максимальное, когда электродвигатель будет выключаться. Он, как правило, обозначен буквой «P» и стрелкой с указателями «плюс» и «минус». Для увеличения показателя отключения винт нужно крутить в сторону указателя «плюс», для снижения, наоборот, в сторону «минус».

Винт, который меньше, задает разность давления выключения и включения. И указывается обозначением «ΔP» и стрелкой. Как правило, величина данной разности давлений имеет 1,5-2 бар. Чем больше показатель «ΔP», тем реже двигатель будет включаться, но увеличивается перепад давлений в пневматической системе.

В конце хотелось бы сказать, что воздушный компрессор считается универсальным инструментом, без которого довольно сложно обойтись при проведении всевозможных ремонтных и строительных работ.

Пневматическое оборудование намного безопасней, удобней и легче электрического или бензинового. Также есть огромное количество дополнительных устройств для работы с воздухом под давлением: промывочный пистолет, пистолет для подкачки шин, покрасочный пистолет, продувочный пистолет, пескоструйная насадка для компрессора, удлинитель и так далее. Благодаря реле давления система может работать автоматически, поддерживая необходимое давление в ресивере.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.


Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

  1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
  2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
  3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
  4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
  5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
  6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Устройство РД

Гидравлический режим работы системы распределения газа управляется прибором редуцирования, поддерживает давление рабочей среды в заданных параметрах. Устройство компрессора воздушного поршневого, схема которого содержит комплекс элементов, состоит из ряда комплектующих элементов:

  1. Датчик для мониторинга текущего показателя;
  2. Задатчик контроля выходного давления;
  3. Контрольное устройство для суммирования заданной и текущей величины давления;
  4. Исполнительный автоматический механизм, силой рабочей среды преобразующий команду в противодействие.

Газовое реле давления для компрессора своими руками можно подключить к разным видам спецоборудования с учетом характеристик прибора. Редуктор прямого действия функционирует по принципу падающей корректировки, когда давление в емкости снижается по мере потребления рабочей среды.

Принцип прямого действия РД:

  1. Газовая смесь под высоким давлением подается через штуцер в камеру, открывает обратный клапан, прижимает его пружиной к седлу, перекрывая подачу смеси.
  2. Содержащаяся в конструкции мембрана под воздействием пружины и низкого давления открывает клапан и позволяет газу продвигаться к редуктору. Если возникает превышение заданного параметра, пружина автоматически перекрывает отверстие подачи смеси в камеру.

Контрольный прибор, или редуктор давления воздуха для компрессора обратного действия, работает по следующей схеме:

  1. Сжатый рабочий материал подается в камеру под сильным напором, удерживая клапан в закрытом положении.
  2. Чтобы впустить газ, необходимо повернуть винт, фиксирующий пружину.
  3. За счет перемещения мембраны вверх в движение приходит штоковый диск и, сжимая контрольную пружину, открывает клапан.
  4. Газ в емкость поступает с пониженным давлением.

Электронные модели

Такие приборы стоят, как правило, в 2-3 раза дороже своих механических аналогов и имеют ряд преимуществ перед ними:

  1. Более точная регулировка параметров РД.
  2. Мгновенное отключение работы помпы при прекращении забора воды в бак.
  3. Отключение работы помпы при отсутствии потока воды в трубах.
  4. Более длительный срок эксплуатации.

Механические РД намного сложнее настраивать, это занимает больше времени. Если же потребуется перенастроить параметры механического варианта, его нужно будет разобрать, а лишние вмешательства в механическую систему всегда повышают риск ее поломки. Электронное реле настраивается в разы проще и без разборки прибора.

Цены на электронные модели в этой таблице:

Модель Стоимость
Extra РДЭ ₽2730
АРД-1 Вихрь ₽2250
Extra РДЭ-P ₽2500
Danfoss KP1 ₽1570
Extra РДЭ-10М-1,5 ₽3230

Сообщества › Сделай Сам › Блог › Вопрос по ремонту компрессора

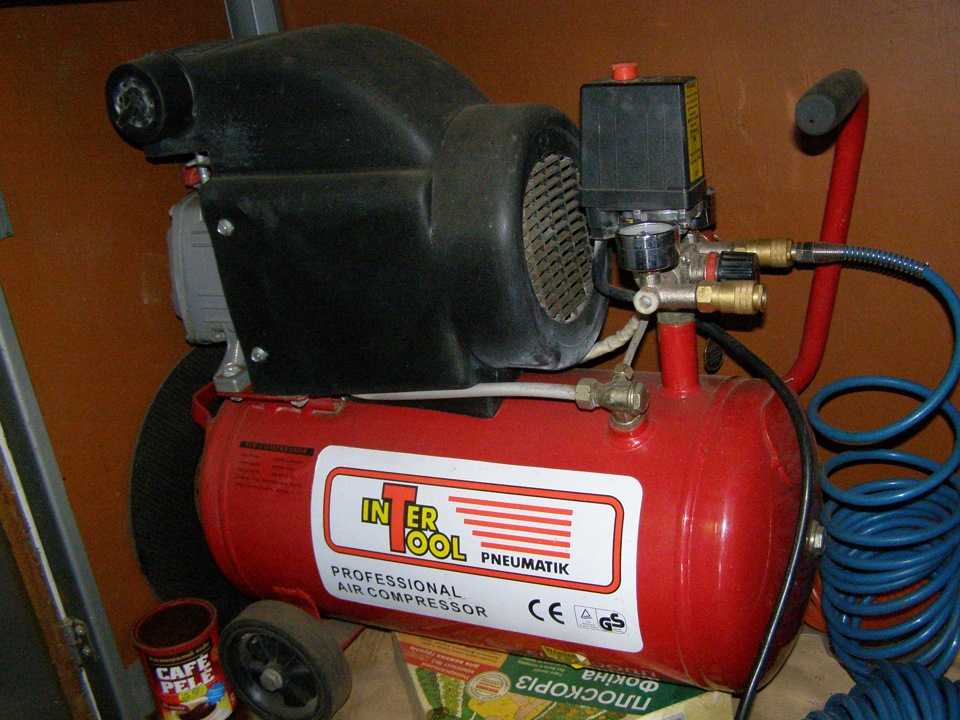

Приветствую!Имеется вот такой компрессор, рабочий. В последнее время перестал отключаться при нагнетании определённого давления. Сейчас он работает не отключаясь — давит до максимума 8 атм., затем срабатывает аварийный клапан, давление падает, компрессор продолжает накачку до 8 атм. и всё повторяется. Предполагаю, что вышел из строя регулируемый датчик. Что он собой представляет, не знаю, никогда с этим не сталкивался. Возможен ли ремонт в домашних условиях? Или эта штука одноразовая? Кто в курсе, подскажите, пожалуйста.

Комментарии 40

этот клапан стоит 500 ру и он вот тот што с красной кнопкой разбери там есть монжета поддавлением он выталкивается и обравеит подачу питания

да в чЁм проблема-то, просто открути сверху на регуляторе один винт, сними крышку, там увидешь длинный болт м6 торчащий шестигранной шляпкой вверх. Его надо немного выкрутить (ключЁм на 10) чтоб ослабить пружину. Чем слабже пружина — тем на меньшем давлении компрессор вкл\выкл

Есть ещё там резиновая прокладка, если она порвётся то симптомы будут как у твоего аппарата

В реле давлении (чёрная коробочка) находятся контакты воздушного реле, срабатывающие от пружинки. Причин может быть две. Первая:хана пружинке, чревато заменой всего реле, так как пружинка тарированная. Вторая: поскольку это кэтай, то покрытия как такового на контактной группе нет, а если и есть, то сэкономили. Из-за этого контакты при включении сварились между собой, и реле не срабатывает. Было у нас на работе. Устанавливаем большое количество всяких контакторов, там эта проблема регулярно возникает. Лечится заменой контактной группы, желательно из наших реле.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
