Проверка точности электросчетчика своими руками

Погрешность прибора учета электроэнергии часто приводит к неоправданному завышению сумм в ежемесячных платежных документах. Процедура контроля занимает около двух часов и требует минимальных финансовых затрат. Данная проверка точности электросчетчика своими руками позволяет вовремя обнаружить технический сбой или износ механизма до обращения в энергосбыт. Правильный подход к измерениям гарантирует получение достоверных данных о реальном потреблении тока.

Особенности предварительной подготовки

Сложность данной задачи оценивается как средняя, так как она требует базовых навыков работы с электрическими цепями и соблюдения правил безопасности. Большинство операций выполняет пользователь самостоятельно, используя бытовые приборы. Оптимальным временем для проведения замеров считаются часы минимальной нагрузки на сеть, например, глубокая ночь или раннее утро, чтобы исключить влияние сторонних факторов. Общее время выполнения всех этапов составляет от 120 до 180 минут.

Перечень необходимых материалов

Для организации процесса потребуются простые расходные материалы и средства для фиксации данных. Важно заранее подготовить все бланки, чтобы не отвлекаться от наблюдения за прибором.

• Блокнот для записей;
• Шариковая ручка;
• Калькулятор;
• Малярный скотч для маркировки;
• Перманентный маркер;
• Изоляционная лента;
• Чистая ветошь для очистки корпуса;
• Готовые бланки учета показаний.

Ориентировочная стоимость расходных материалов представлена в таблице ниже:

Инструментарий для проведения замеров

В процессе работы используются как измерительные приборы, так и устройства, создающие контролируемую нагрузку. Часть инструментов можно приобрести в строительном магазине, а специализированное оборудование — взять в аренду.

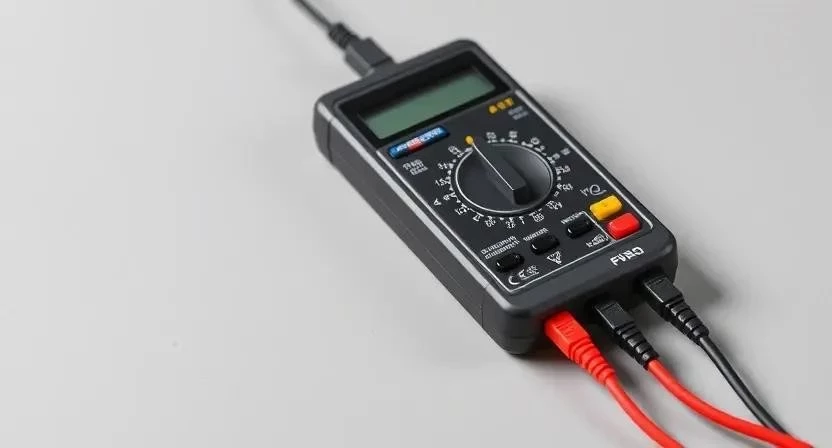

• Мультиметр (для замера напряжения);
• Ваттметр (для контроля текущей мощности);

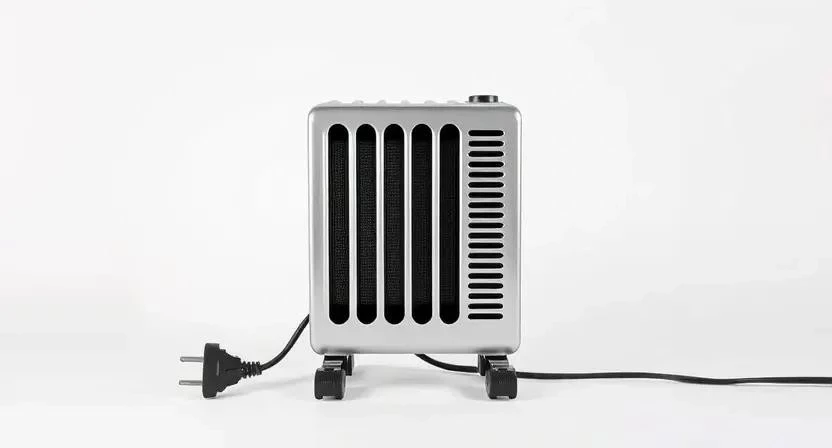

• Электрический обогреватель или ТЭН (в качестве эталонной нагрузки);
• Фонарик с ярким лучом;
• Набор диэлектрических отверток;
• Индикаторная отвертка;
• Секундомер.

Организация рабочего пространства

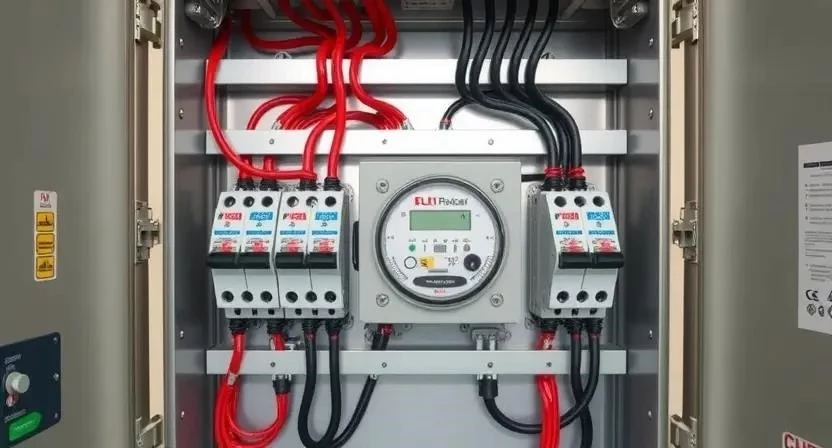

Первым делом необходимо обеспечить беспрепятственный доступ к электрощитку, убрав лишние предметы. Рабочая зона должна быть освещена внешним источником света, чтобы четко видеть цифры на табло или положение диска. Важнейшим этапом является полное отключение всех второстепенных потребителей электроэнергии в помещении, чтобы исключить фоновое потребление.

Техническая подготовка системы

Тщательный визуальный осмотр позволяет убедиться в целостности заводских пломб и отсутствии повреждений корпуса. Следует проверить надежность затяжки контактов в клеммах, так как плохой контакт вызывает нагрев и может искажать показания. С помощью мультиметра производится замер текущего напряжения в сети для понимания стабильности питания. Перед началом работы проверяется работоспособность всех измерительных приборов и заряд батареек в них.

Пошаговая инструкция по проверке

Процесс контроля точности требует строгого соблюдения последовательности действий для исключения ошибок.

1. Отключите все электроприборы из розеток в квартире или доме (10 мин).

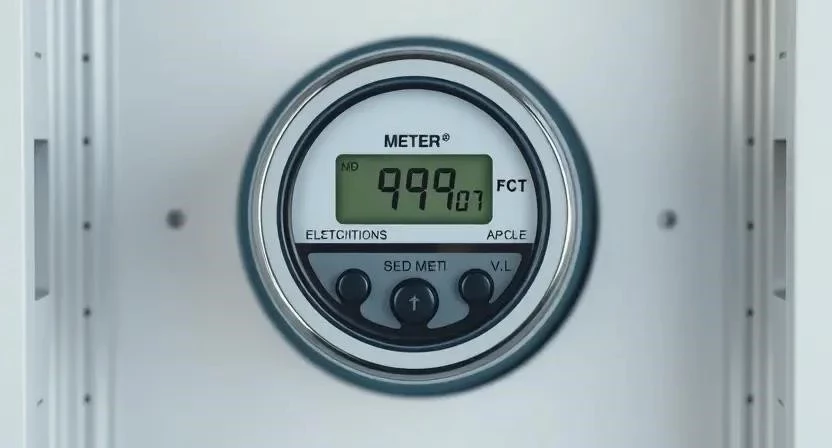

2. Зафиксируйте начальные показания счетчика с точностью до одного знака (5 мин).
3. Подключите в сеть эталонную нагрузку, например, обогреватель мощностью 2 кВт (5 мин).
4. Проверьте фактическую мощность прибора с помощью ваттметра (5 мин).
5. Запустите секундомер в момент включения нагрузки (1 мин).
6. Наблюдайте за вращением диска или сменой цифр в течение одного часа (60 мин).
7. Остановите секундомер и запишите конечные показания прибора учета (5 мин).
8. Рассчитайте фактическое потребление электроэнергии в киловатт-часах (10 мин).
9. Сравните полученный результат с теоретическим расчетом (10 мин).
10. Вычислите процент погрешности прибора (10 мин).
11. Сопоставьте итог с паспортными данными устройства (5 мин).
12. Задокументируйте все результаты в итоговом бланке (10 мин).

Пример из опыта: В моей практике при использовании ТЭНа мощностью 2 кВт была обнаружена погрешность в 4%, что стало поводом для официальной поверки прибора.

Технологические нюансы

Температурный режим в помещении может оказывать влияние на работу механических счетчиков, поэтому замеры следует проводить при комнатной температуре. Крайне важно использовать стабильную нагрузку, которая не меняет свою мощность в процессе работы (например, ТЭН лучше, чем современный инверторный кондиционер). Также рекомендуется проверить фазировку и убедиться в совместимости измерительных приборов с напряжением сети.

Пример из опыта: Однажды замер проводился при сильном падении напряжения в сети, из-за чего показания ваттметра колебались, искажая итоговый результат.

Типичные ошибки при замере

Игнорирование утечек тока через поврежденную изоляцию может привести к ложному выводу о том, что счетчик «спешит». Часто пользователи используют неисправные нагрузочные приборы, которые имеют нестабильный ток. Неправильный расчет времени или ошибки при считывании мелких цифр на табло также искажают итоговую погрешность.

Пример из опыта: Случалось, что при замере забывали отключить зарядку для телефона, которая создавала фоновую нагрузку и добавляла лишние ватты к расчету.

Оценка стоимости процедуры

Самостоятельный контроль позволяет сэкономить средства на вызове специалиста, однако он не имеет юридической силы для энергосбыта. Для официального признания точности требуется поверка в метрологической службе.

1. Затраты на покупку или аренду инструментов.
2. Стоимость оплаты электроэнергии за время теста.
3. Оплата услуг сертифицированного мастера.
4. Транспортные расходы специалиста.
5. Стоимость оформления акта поверки.

Завершение работ и фиксация

Результаты проверки следует занести в журнал с указанием даты и времени проведения теста. После этого систему можно возвращать в обычный режим эксплуатации, последовательно включая автоматические выключатели. Все записи и расчеты рекомендуется хранить в течение всего поверочного интервала прибора для сравнения с будущими замерами.

Альтернативные способы контроля

Современным решением является установка умных счетчиков с функцией удаленного мониторинга, которые позволяют отслеживать потребление в реальном времени через приложение. В случае серьезных сомнений в точности целесообразно вызвать сертифицированного электрика для диагностики. Еще одним методом является установка контрольного счетчика в разрыв цепи после основного прибора для параллельного сравнения показаний.

Ответы на часто задаваемые вопросы

Можно ли срывать пломбы для проверки?
Категорически запрещено. Любое повреждение пломб расценивается как вмешательство в работу прибора и влечет за собой крупные штрафы.

Что делать, если счетчик сильно спешит?
Необходимо вызвать представителя энергосбыта или сертифицированную метрологическую службу для проведения официальной экспертизы и замены устройства.

Как часто нужно проверять точность?
Рекомендуется проводить самостоятельный контроль раз в год или при резком и необъяснимом росте счетов за электричество.

Поможет ли замена автоматического выключателя?
Автомат защищает сеть от перегрузок, но не влияет на точность учета электроэнергии самим счетчиком.

Влияет ли заземление на показания?
Правильное заземление обеспечивает безопасность, но не меняет количество потребляемых киловатт-часов.

Можно ли использовать обычную лампу вместо обогревателя?
Можно, но лампа имеет слишком низкую мощность, что потребует очень длительного времени наблюдения для фиксации смены цифр.

Что такое поверочный интервал?
Это срок службы прибора, по истечении которого он должен пройти обязательную государственную поверку.
