Неисправность освещения в длинных коридорах или на лестничных пролетах часто вызвана поломкой одного из двух механизмов управления. Проверка проходного выключателя самостоятельно занимает от 30 до 60 минут и при наличии базового инструмента обходится практически бесплатно. Сложность данной задачи оценивается как низкая для тех, кто знаком с основами электротехники. Правильный алгоритм действий позволяет быстро найти точку разрыва цепи и восстановить свет в помещении.
Основы и безопасность перед началом работ
Работа требует базовых навыков обращения с электрическим инструментом. Время выполнения всей процедуры составляет около часа. Главное правило — полное обесточивание линии перед началом любых манипуляций. Использование диэлектрических перчаток и обязательная проверка отсутствия напряжения индикатором являются ключевыми мерами безопасности при работе с электропроводкой.
Расходные материалы для диагностики и ремонта
Для качественного проведения работ потребуются следующие позиции:
- Изолента ПВХ
- Клеммники WAGO
- Зажимы винтовые
- Маркировочная лента
- Очиститель контактов
- Запасные винты для клемм
- Стяжки пластиковые
- Проволока для фиксации
| Материал | Количество | Расход на м2/ед | Цена за ед. | |
|---|---|---|---|---|
| Изолента | 1 шт | 2-3 м | 50 руб | 50 руб |
| Клеммники | 4 шт | 1 шт/контакт | 20 руб | 80 руб |
| Маркировка | 1 уп | 10 шт | 30 руб | 30 руб |
| Очиститель | 1 баллон | 10 мл | 300 руб | 300 руб |
| Винты | 4 шт | 1 шт/клемма | 5 руб | 20 руб |

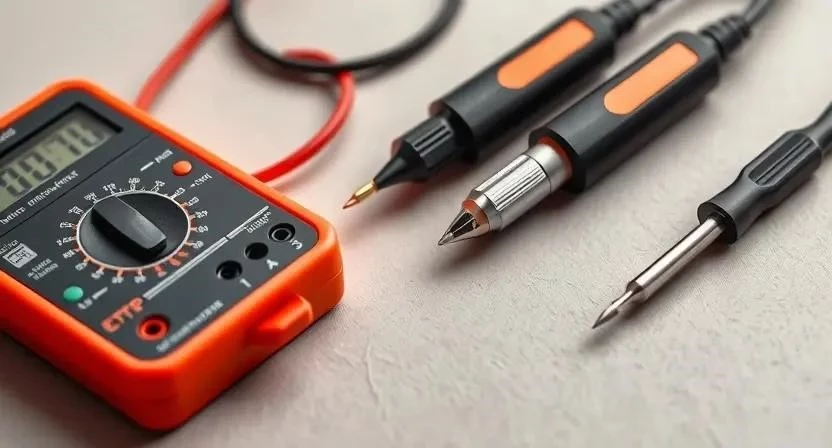

Инструментарий для проверки электрики
Эффективная диагностика невозможна без специального оборудования:
- Мультиметр (цифровой тестер)
- Индикаторная отвертка
- Крестовая отвертка PH2
- Плоская отвертка
- Пассатижи
- Бокорезы
- Фонарь налобный
Указанные приборы можно приобрести в строительном магазине или взять в аренду в специализированных центрах.
Подготовка рабочего пространства
Сначала следует обеспечить качественное освещение, используя мощный фонарь, так как питание будет отключено. Доступ к подрозетникам освобождается путем перемещения мебели. Электричество отключается в распределительном щитке путем выключения соответствующего автомата. Для защиты пола от падения мелких деталей рекомендуется застелить поверхность плотной тканью или пленкой.
Подготовка устройства к диагностике

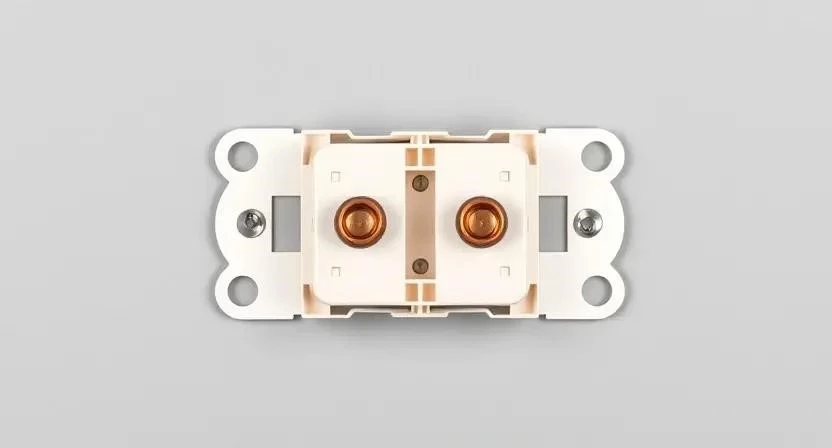

Процесс начинается с демонтажа декоративных рамок и клавиш. Это позволяет получить доступ к внутреннему механизму. Контакты очищаются от пыли и окислов с помощью сухой кисти или сжатого воздуха. Также проверяется надежность крепления подрозетника в стене, чтобы избежать смещения устройства при затягивании винтов.
Пример из опыта: Однажды при демонтаже рамки я обнаружил, что пластиковый зажим клавиши был надломлен, что приводило к периодическому пропаданию контакта даже при исправном механизме.
Алгоритм проверки работоспособности
Для точного определения неисправности следуйте данной последовательности действий:
- Полное обесточивание линии (2 мин).
- Демонтаж выключателя из стены (5 мин).
- Маркировка проводов для исключения путаницы (3 мин).
- Визуальный осмотр на предмет обгорания контактов (2 мин).

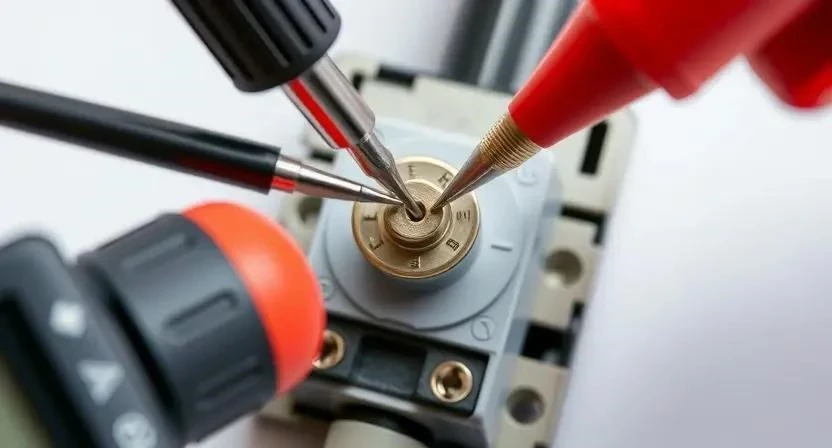

- Настройка мультиметра в режим прозвонки (1 мин).
- Измерение сопротивления в первом положении клавиши (2 мин).
- Измерение сопротивления во втором положении (2 мин).
- Анализ данных: замкнуто или разомкнуто (2 мин).
- Проверка на короткое замыкание между клеммами (3 мин).
- Тестирование с помощью контрольной лампы (5 мин).
- Сборка устройства обратно в подрозетник (7 мин).
- Подача напряжения и финальный тест (3 мин).
Пример из опыта: При прозвонке одного из выключателей в старом доме я заметил, что сопротивление в замкнутом состоянии было слишком высоким (около 50 Ом), что свидетельствовало об окислении контактов.
| Состояние клавиши | Показания мультиметра | Статус |
|---|---|---|
| Положение 1 | 0-1 Ом | Исправен |
| Положение 1 | Бесконечность | Неисправен (разрыв) |
| Положение 2 | 0-1 Ом | Исправен |
| Положение 2 | Бесконечность | Неисправен (разрыв) |
| Между клеммами (разрыв) | Бесконечность | Исправен |
| Между клеммами (разрыв) | 0-10 Ом | КЗ (Неисправен) |
Технические особенности и важные нюансы
Повышенная влажность в помещении может привести к коррозии медных контактов, что вызывает искрение. Важно соблюдать температурный режим эксплуатации, указанный производителем. При интеграции с умными реле необходимо проверять наличие нулевого провода. Винтовые зажимы следует затягивать плотно, но без чрезмерного усилия, чтобы не сорвать резьбу.
Типичные ошибки при диагностике
Новички часто допускают следующие промахи:
- Проведение замеров под напряжением, что опасно для жизни и прибора.
- Неправильный выбор режима мультиметра (например, измерение вольтажа вместо сопротивления).
- Плохой контакт щупа с клеммой из-за слоя окисла.
- Перепутанные провода при обратной сборке устройства.
- Игнорирование проверки второго выключателя в цепи.
Пример из опыта: Часто пользователи забывают переключить мультиметр в режим «прозвонки» и пытаются измерить напряжение на обесточенном проводе, удивляясь нулевым показаниям.
Экономическая составляющая ремонта
Стоимость восстановления работы освещения зависит от выбранного метода.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Новый выключатель | 300 руб | 300 руб | 0 руб |
| Работа мастера | 0 руб | 1500 руб | 1500 руб |
| Расходники | 100 руб | 100 руб | 0 руб |
| 400 руб | 1900 руб | 1500 руб |
Эксплуатация и уход после завершения
Рекомендуется проводить регулярную протяжку винтовых контактов раз в год. Срок службы качественных механизмов составляет от 10 до 20 лет. Для продления работы следует избегать механических ударов по клавишам и использовать лампы соответствующей мощности.
Современные альтернативы классическим схемам
Вместо традиционных механизмов можно установить беспроводные выключатели, не требующие прокладки кабелей. Система умного дома позволяет управлять светом через приложение или голосового помощника. Также существуют модели с LED-подсветкой, облегчающие поиск выключателя в темноте.
Ответы на частые вопросы
Можно ли проверить выключатель без мультиметра?
Да, с помощью контрольной лампы или индикаторной отвертки (при наличии напряжения), но такая диагностика менее точна.
Почему свет горит только при одном выключателе?
Вероятно, один из выключателей заклинило или произошел разрыв одного из двух перекидных проводов в схеме.
Чем проходной выключатель отличается от перекрестного?
Проходной управляет светом из двух точек, перекрестный — из трех и более (устанавливается между двумя проходными).
Что делать, если мультиметр показывает бесконечность в обоих положениях?
Это означает, что механизм полностью вышел из строя, и контакт не замыкается ни в одном положении.
Как понять, что сгорел контакт?
Визуально виден нагар, почернение пластика или слышен характерный треск при переключении клавиши.
Безопасно ли использовать индикаторную отвертку?
Инструмент безопасен при правильном использовании, однако он показывает только наличие фазы, но не исправность механизма.
Нужно ли менять оба выключателя сразу?
Желательно, если они из одной серии и изношены одинаково, чтобы избежать повторной поломки второго устройства в ближайшее время.
