Проверка нагревательного кабеля перед монтажом

Монтаж систем обогрева требует обязательного предварительного контроля технического состояния оборудования. Проверка целостности кабеля перед укладкой занимает от 30 до 60 минут и предотвращает дорогостоящий демонтаж стяжки в случае обнаружения брака. Понимание того, как проверить нагревательный кабель, позволяет выявить обрывы или пробои изоляции до начала основных строительных работ. Правильная диагностика гарантирует долговечную эксплуатацию всей системы отопления.

Подготовительные сведения

Процесс диагностики относится к работам средней сложности. От исполнителя требуются базовые навыки работы с измерительными приборами и понимание принципов функционирования электрической цепи. Время выполнения всех замеров обычно не превышает одного часа. Проводить проверку необходимо строго до укладки кабеля в стяжку или под плитку, а также после его окончательной раскладки по площади помещения.

Перечень необходимых материалов

Для проведения работ потребуются расходные материалы и сопроводительная документация. Паспорт изделия содержит заводские параметры сопротивления, с которыми будут сравниваться реальные показатели прибора. Маркировочные бирки помогают фиксировать результаты замеров на конкретных участках линии.

• Паспорт кабеля с техническими данными.
• Маркировочные бирки для кабеля.
• Изоляционная лента ПВХ.
• Термоусадочные трубки.
• Специальный очиститель поверхности.
• Бесворсовая ветошь.
• Перманентный маркер.
• Журнал учета электротехнических замеров.

Инструментарий для диагностики

Основным прибором является мультиметр для замера сопротивления жилы. Для глубокой проверки диэлектрика используется мегаомметр, который подает повышенное напряжение. Зачистка концов производится специальным стриппером или острым строительным ножом. Приборы можно приобрести в магазинах электроники или взять в аренду в специализированных центрах. В качестве альтернативы в простых случаях используют контрольные лампы, но они не предоставляют точных цифровых данных.

Организация рабочего пространства

Безопасность считается приоритетом при работе с электрическими цепями. Рабочее место должно быть абсолютно сухим и очищенным от строительного мусора. Освещение должно быть достаточным для детального визуального осмотра всей длины провода. Посторонние металлические предметы следует удалить из зоны замера, чтобы исключить ложные срабатывания приборов из-за паразитных токов.

Подготовка кабеля к замеру

Кабель аккуратно разматывают из бухты, избегая резких перегибов и избыточного натяжения. Проводится тщательный визуальный осмотр внешней оболочки на наличие трещин, порезов или заломов. Особое внимание уделяется концам кабеля, где часто случаются повреждения при транспортировке или хранении.

Пример из практики: Однажды при приемке кабеля для теплого пола я заметил микротрещину на внешней оболочке всего в 2 мм. Если бы я проигнорировал этот дефект и залил его бетоном, через месяц произошел бы пробой изоляции из-за высокой влажности стяжки.

Технология проверки по этапам

1. Визуальный осмотр кабеля (5-10 мин). Внимательно изучите всю длину провода. Ищите механические повреждения, изменение цвета изоляции или следы перегрева. Любой надрез оболочки является критическим дефектом.

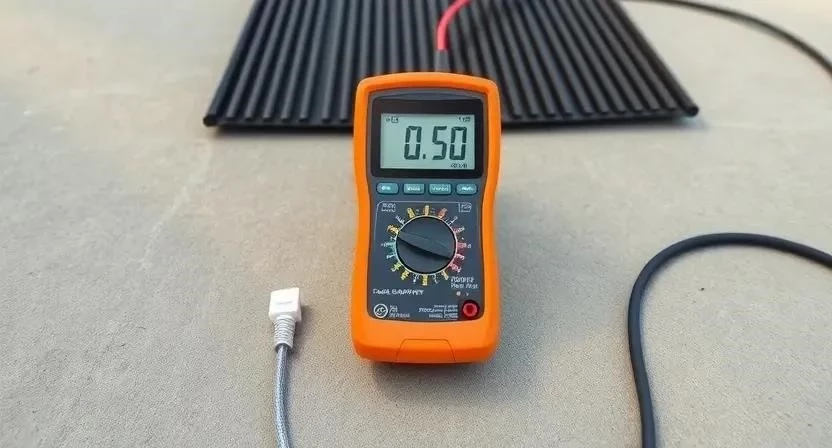

2. Подготовка мультиметра к замеру сопротивления (2 мин). Переключите селектор прибора в режим измерения сопротивления (Ом). Проверьте работоспособность щупов, замкнув их между собой — на экране должен появиться ноль или близкое к нему значение.
3. Замер сопротивления нагревательного элемента (5 мин). Приложите щупы к оголенным жилам кабеля. Важно обеспечить плотный контакт с металлом, предварительно зачистив окислы.
4. Сравнение полученных данных с паспортными (2 мин). Сопоставьте цифры на экране с данными из паспорта изделия. Допустимое отклонение обычно составляет ±5-10%.
5. Подготовка мегаомметра для проверки изоляции (3 мин). Выберите необходимое напряжение подачи (обычно 500В для бытовых систем). Убедитесь, что прибор полностью заряжен.
6. Замер сопротивления изоляции между жилой и экраном (5 мин). Один щуп приложите к токопроводящей жиле, второй — к заземляющему экрану. Прибор должен показать очень высокое значение (мегаомы).
7. Проверка отсутствия короткого замыкания (3 мин). Убедитесь, что между двумя токопроводящими жилами (если кабель двухжильный) нет прямого контакта, который привел бы к КЗ.
8. Фиксация результатов в журнале работ (5 мин). Запишите фактические значения сопротивления и изоляции. Это станет юридическим подтверждением исправности кабеля перед заливкой пола.
9. Повторный замер после раскладки кабеля (10 мин). Проведите все тесты снова после того, как кабель был зафиксирован монтажной лентой по всей площади. Это исключит повреждения, возникшие в процессе укладки.
10. Окончательная верификация перед заливкой стяжки (5 мин). Финальный контрольный замер подтверждает готовность системы к эксплуатации. Только после этого допускается начало бетонных работ.

Пример из практики: При замере сопротивления в одном из проектов показания прыгали на 10-15 Ом. Оказалось, что щупы мультиметра плохо прилегали к окислившейся жиле. После зачистки поверхности до металлического блеска цифры стабилизировались и полностью совпали с паспортными.

Технические особенности и нюансы

Температура окружающей среды напрямую влияет на показатели сопротивления: при охлаждении оно падает, а при нагреве растет. Важно обеспечить максимально плотный контакт щупов с металлом жилы для исключения погрешностей. Все системы обогрева должны иметь надежное заземление экрана для защиты от утечек тока. Также следует убедиться, что суммарная мощность кабеля полностью совместима с выбранным терморегулятором.

• Температурный коэффициент сопротивления материала.
• Качество и чистота контакта щупов с жилой.
• Наличие и целостность заземляющего контура.
• Совместимость с датчиком температуры пола.
• Максимальная допустимая мощность нагрузки.
• Тип и толщина изоляционного диэлектрика.
• Номинальное напряжение питания системы.

Типичные промахи при диагностике

Новички часто забывают переключить мультиметр в режим измерения Ом, пытаясь замерить сопротивление в режиме вольтметра. Другая ошибка — полный отказ от проверки изоляции мегаомметром, полагаясь только на мультиметр. Последний не способен выявить микропробои, так как не создает высокого напряжения. Путаница между килоомами и мегаомами может привести к ложному выводу об исправности системы.

1. Использование изношенных или поврежденных щупов.
2. Замер сопротивления без учета температуры среды.
3. Игнорирование проверки изоляции высоким напряжением.
4. Неправильный выбор диапазона измерений на приборе.
5. Отсутствие записи промежуточных результатов в журнал.

Финансовые расчеты диагностики

Затраты на проверку минимальны по сравнению с возможными убытками при поломке. Стоимость аренды профессионального мегаомметра значительно ниже стоимости вызова сертифицированного электрика. Однако привлечение специалиста дает гарантию правильности интерпретации данных.

Пример из практики: Стоимость вызова электрика для проверки составила 2000 рублей. Однако этот замер выявил заводской брак кабеля стоимостью 15 000 рублей. Если бы проверка не была проведена, убытки после заливки пола составили бы более 50 000 рублей с учетом полного демонтажа стяжки.

Правила хранения и транспортировки

Кабель следует хранить исключительно в оригинальной заводской упаковке вдали от источников тепла и влаги. При транспортировке запрещено использовать острые предметы для разрезания внешней пленки, чтобы не повредить оболочку. Сроки годности материалов зависят от производителя, но обычно составляют несколько лет при соблюдении условий сухого хранения.

Профессиональные способы контроля

Для крупных объектов применяются профессиональные диагностические станции, которые проводят автоматизированный тест всей сети. Такие системы позволяют мгновенно определить место обрыва. Также существуют специализированные сервисные центры, где кабель проверяют на стендах под полной нагрузкой, что имитирует реальную работу системы в течение нескольких часов.

Ответы на частые вопросы

Какое отклонение сопротивления считается допустимым?
Обычно нормой считается отклонение в пределах ±5-10% от паспортного значения. Если разница больше, необходимо связаться с производителем или проверить качество контакта щупов.

В чем разница между мультиметром и мегаомметром?
Мультиметр измеряет сопротивление жилы малым током, что подходит для поиска обрывов. Мегаомметр подает высокое напряжение, которое «пробивает» слабые места в изоляции, выявляя утечки тока, незаметные для обычного прибора.

Что делать при обнаружении брака?
При выявлении несоответствия паспортным данным или пробое изоляции кабель подлежит полной замене. Использовать поврежденный кабель категорически запрещено, так как это приведет к выходу из строя терморегулятора или короткому замыканию в стяжке.
