Прокладка электропроводки в бетонном основании является одним из самых ответственных этапов черновых работ при ремонте. Средняя стоимость материалов для одного помещения варьируется от 5 до 15 тысяч рублей, а временные затраты на монтаж составляют от одного до трех рабочих дней. Правильный подход к тому, как проложить кабель в полу, гарантирует безопасность эксплуатации здания и долговечность всей электрической сети. Грамотное планирование позволяет избежать переделок после заливки стяжки.
Особенности подготовки к электромонтажным работам
Сложность данной задачи оценивается как средняя, однако она требует базовых навыков работы с электрикой и строгого соблюдения ПУЭ. Основной объем работ выполняется до начала устройства чистового пола, обычно на этапе подготовки основания. Оптимальные сроки проведения монтажа — сразу после возведения перегородок, но до заливки цементно-песчаной стяжки. Важно точно рассчитать время выполнения, учитывая необходимость застывания бетона, чтобы не затянуть общий график ремонта.
Подбор необходимых материалов
Для обеспечения надежности системы используются компоненты, устойчивые к механическим воздействиям и воздействию щелочной среды бетона. Основным выбором для жилых помещений является кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение.
- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для освещения);

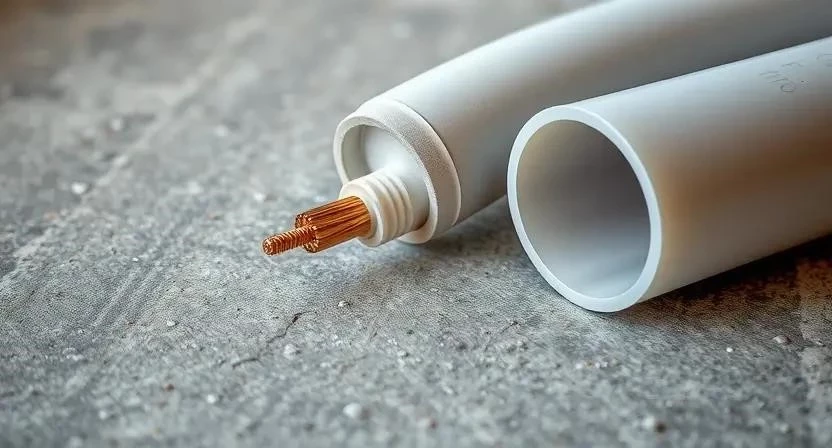

- Гофрированная труба (ПНД или ПВХ) серого или оранжевого цвета;
- Дюбель-хомуты для фиксации гофры к основанию;
- Распределительные коробки с защитой от влаги;
- Изолента или термоусадочные трубки;
- Гидроизоляционная мембрана;
- Цементно-песчаная смесь для стяжки;
- Крепежные скобы и клипсы.
Расход материалов рассчитывается исходя из общей длины трасс с учетом запаса 10-15% на изгибы и подъемы к стенам.
| Материал | Расход на м² (примерно) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | 3-5 м | 80 руб/м | 6 400 руб |
| Гофра ПНД 20 мм | 3-5 м | 25 руб/м | 2 000 руб |
| Дюбель-хомуты | 2-3 шт | 5 руб/шт | 800 руб |
| Распределительные коробки | 0.2 шт | 150 руб/шт | 600 руб |
| Стяжка (ЦПС) | 0.05 м³ | 4500 руб/м³ | 4 500 руб |

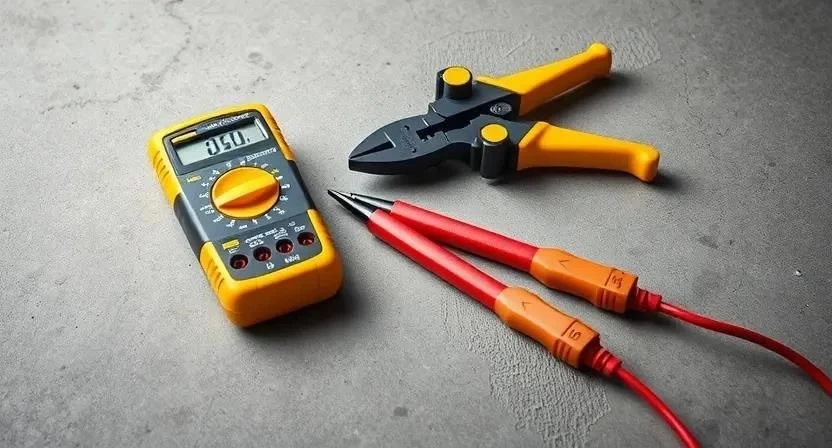

Комплект инструментов для работы
Эффективность монтажа напрямую зависит от используемого оборудования. Для работы с бетоном рекомендуется использовать профессиональный инструмент, который можно взять в аренду, чтобы сэкономить бюджет.
- Перфоратор — для штробления и сверления отверстий;
- Штроборез — для создания ровных каналов в основании;
- Строительный уровень — для контроля плоскости;
- Стриппер — для быстрой зачистки изоляции кабеля;
- Мультиметр — для проверки целостности жил и вольтажа;
- Строительный пылесос — для очистки поверхности;
- Рулетка и маркер — для точной разметки точек.
| Инструмент | Назначение | Статус | Примерная цена аренды/сутки |
|---|---|---|---|
| Перфоратор | Сверление, демонтаж | Обязательно | 500 руб |
| Штроборез | Создание каналов | Желательно | 800 руб |
| Мультиметр | Тестирование сети | Обязательно | 300 руб |
| Стриппер | Снятие изоляции | Желательно | 100 руб |
| Уровень | Выравнивание | Обязательно | 200 руб |
Организация рабочего пространства
Сначала проводится полная очистка площади от строительного мусора и лишних предметов. Стены и прилегающие зоны защищаются пленкой, если в помещении уже выполнены отделочные работы. Весь крупный мусор выносится за пределы зоны монтажа. Организация рабочего места предполагает размещение инструментов в доступных зонах, чтобы не перемещаться по всей комнате в процессе прокладки кабеля.
Подготовка основания пола
Тщательная очистка поверхности от пыли и жирных пятен обеспечивает лучшую адгезию материалов. Если на полу имеются глубокие трещины, их необходимо заделать ремонтным составом. Далее следует выравнивание значительных перепадов и обработка поверхности грунтовым раствором для укрепления основания. Проверка готовности пола к укладке кабеля включает осмотр на предмет отсутствия выступающих элементов, которые могут повредить изоляцию или гофру.
Технология прокладки кабеля в полу пошагово
Процесс монтажа требует строгого соблюдения последовательности действий для исключения ошибок, которые невозможно будет исправить после заливки бетона.
- Составление схемы разводки. Разработка детального плана расположения всех точек питания и трасс (1-2 часа).
- Разметка точек выхода. Нанесение маркером мест установки розеток и распределительных коробок (1 час).
- Подготовка каналов. Штробление бетона или подготовка пазов под гофру (3-5 часов).
- Монтаж гофрированной трубы. Укладка гофры по намеченным линиям (2-4 часа).
- Затяжка кабеля. Протягивание ВВГнг-LS сквозь гофру (2-3 часа).
- Фиксация к основанию. Крепление гофры дюбель-хомутами с шагом 50-70 см (2 часа).
- Установка коробок. Монтаж распределительных узлов и соединение кабелей (3-4 часа).
- Проверка изоляции. Визуальный осмотр и тестирование оболочки кабеля (1 час).
- Тестовое подключение. Проверка проводимости цепей с помощью мультиметра (1 час).
- Финальная фиксация. Дополнительный закреп всех элементов перед заливкой (1 час).
- Заливка стяжкой. Заполнение пространства бетонным раствором (4-8 часов).
- Контроль высыхания. Выдержка раствора до полного затвердевания (от 7 до 28 дней).
Из личного опыта: однажды при монтаже я слишком сильно затянул кабель в гофре на повороте, что привело к микроповреждению изоляции. Теперь всегда оставляю небольшой запас провода (петлю) в распределительных коробках для возможности перетяжки.
| Этап работ | Время выполнения | Ключевая особенность |
|---|---|---|
| Разметка и схема | 3 часа | Точность до миллиметра |
| Штробление и гофра | 7 часов | Соблюдение радиуса изгиба |
| Протяжка и фиксация | 5 часов | Плотное прилегание к полу |
| Тестирование | 2 часа | Проверка каждой жилы |
| Заливка стяжки | 6 часов | Отсутствие пустот под гофрой |
Технические нюансы и требования
При заливке стяжки важно поддерживать стабильный температурный режим в помещении (от +5 до +25°C). Высокая влажность может замедлить процесс высыхания, поэтому рекомендуется использовать осушители воздуха или проветривание. Время полного застывания бетона зависит от состава смеси, но первичная стабилизация происходит через 48-72 часа. Совместимость материалов кабеля и бетона обеспечивается использованием ПНД-гофры, которая химически инертна и защищает проводку от агрессивной среды цемента.
Распространенные ошибки при монтаже
Несоблюдение простых правил может привести к короткому замыканию или невозможности замены провода в будущем.
- Прокладка кабеля без использования гофры, что ведет к риску повреждения жилы при усадке дома.
- Нарушение радиуса изгиба провода (слишком острые углы), вызывающее внутренний излом кабеля.
- Отсутствие заземления в некоторых точках сети, что нарушает требования безопасности ПУЭ.
- Выбор слишком малого сечения провода для мощных потребителей (например, 1.5 мм² для кухни).
- Игнорирование правил ПУЭ при соединении проводов в распределительных коробках.
Из личного опыта: заметил, что многие новички пытаются гнуть гофру под прямым углом. Я всегда использую плавные дуги, так как это позволяет легко заменить кабель в будущем, просто вытянув старый и затянув новый.
Расчет стоимости и экономическая выгода
Затраты на электромонтаж в полу складываются из стоимости материалов и оплаты труда специалиста. При самостоятельном выполнении работ экономия составляет значительную сумму, однако требуются временные затраты и аренда инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 11 000 | 11 000 | 0 |
| Аренда инструмента | 2 500 | 0 (включено) | -2 500 |
| Работа мастера | 0 | 15 000 | 15 000 |
| 13 500 | 26 000 | 12 500 |
Из личного опыта: я сэкономил около 10 тысяч рублей, самостоятельно выполнив разметку и штробление, пригласив электрика только для финального подключения и проверки системы мультиметром.
Эксплуатация системы после завершения работ
После полного высыхания стяжки система готова к эксплуатации. Срок службы правильно смонтированной проводки в ПНД-гофре составляет до 30-50 лет. При проведении последующих работ с полом (например, замена напольного покрытия) важно помнить о расположении трасс, чтобы не повредить кабель при сверлении. Рекомендуется хранить схему разводки в электронном или бумажном виде.
Альтернативные методы прокладки электрики
Существует несколько альтернатив традиционному монтажу в стяжке, выбор которых зависит от типа перекрытий и целей дизайна.
- Фальшпол — создание дополнительного пространства между основным полом и панелями, что позволяет менять кабели без демонтажа.
- Кабельные каналы — установка специальных пластиковых коробов, подходящих для сухих помещений.
- Прокладка в плинтусе — самый простой способ, не требующий штробления, но ограниченный по количеству точек.
- Монтаж в настиле — прокладка проводов между лагами деревянного пола.
Сравнение технологий показывает, что монтаж в стяжке является самым долговечным и эстетичным вариантом, так как все коммуникации полностью скрыты.
Ответы на часто задаваемые вопросы (FAQ)
Можно ли менять кабель, если он залит в стяжке?
Да, если использовалась гофрированная труба. В этом случае старый кабель вытягивается, а новый затягивается с помощью стальной проволоки-протяжки.
Какой кабель лучше всего подходит для пола?
Оптимальным выбором является ВВГнг-LS из-за его пожаробезопасности и прочности изоляции.
Обязательно ли использовать гофру?
Да, гофра защищает кабель от механического давления бетона и химического воздействия цемента, а также позволяет заменить провод.
Можно ли использовать плоский кабель в полу?
Не рекомендуется. Для скрытой прокладки в стяжке следует использовать круглые многожильные кабели с двойной изоляцией.
Нужно ли заземлять кабель в полу?
Безусловно. Согласно ПУЭ, все современные сети должны иметь контур заземления для защиты от поражения током.
Как определить сечение провода для пола?
Для силовых розеток используется сечение 2.5 мм², для осветительных приборов — 1.5 мм².
Можно ли прокладывать кабель вместе с трубами отопления?
Не рекомендуется. Между электрическими кабелями и трубами отопления должен быть зазор не менее 10-15 см для предотвращения перегрева изоляции.
