Ошибки при определении метража проводки приводят к необходимости переделывать штробы или использовать небезопасные соединения. Процесс планирования занимает от 1 до 2 дней, а сложность разводки напрямую зависит от количества точек подключения. Правильный расчет длины кабеля с запасом позволяет избежать дефицита материалов в разгар работ. Тщательный подход к замерам гарантирует надежность всей электрической системы.
Основы планирования электромонтажа
Перед началом работ требуется детальная оценка сложности разводки. Мастер должен обладать базовыми навыками электромонтажа, чтобы понимать принципы распределения нагрузки. Время на замеры и планирование трасс обычно составляет несколько рабочих дней. Приступать к окончательным расчетам следует только после утверждения плана расстановки мебели и оборудования, когда все точки питания определены окончательно.
Перечень необходимых материалов
Для качественного монтажа используется комплекс специализированных изделий. Основным элементом выступает кабель ВВГнг-LS, который отличается пожаробезопасностью. Защита линий обеспечивается гофрированными трубами, а фиксация осуществляется с помощью стяжек. Расход материалов рассчитывается исходя из общей площади помещения и количества контуров.
- Кабель ВВГнг-LS 3×2.5 (для розеток)
- Кабель ВВГнг-LS 3×1.5 (для освещения)
- Гофрированная труба ПВХ 16-20 мм
- Гофрированная труба ПНД (для стяжки пола)
- Нейлоновые стяжки разного размера
- Подрозетники для бетонных и гипсокартонных стен
- Распределительные коробки
- Клеммники для соединений (WAGO или винтовые)
| Материал | Расход на комнату (средний) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | 50 м | 70 руб/м | 3500 руб |
| Кабель ВВГнг-LS 3×1.5 | 40 м | 50 руб/м | 2000 руб |
| Гофра ПВХ 20 мм | 80 м | 20 руб/м | 1600 руб |
| Подрозетники | 10 шт | 40 руб/шт | 400 руб |
| Стяжки нейлоновые | 1 уп (100 шт) | 150 руб/уп | 150 руб |
Инструментарий для проведения замеров

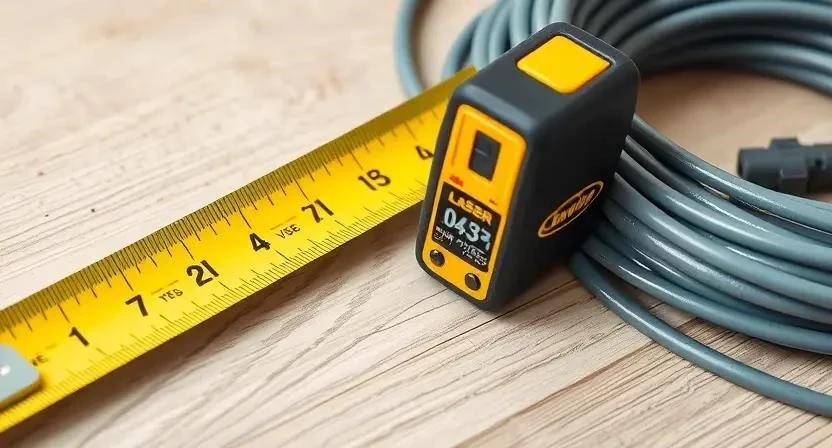

Точность расчетов зависит от используемого оборудования. Лазерный дальномер существенно ускоряет процесс измерения длинных трасс, в то время как рулетка незаменима для коротких отрезков. Маркер позволяет четко обозначить точки прохода кабеля на стене. Строительный уровень гарантирует строго вертикальную или горизонтальную прокладку линий. При необходимости профессиональный инструмент можно взять в аренду.
- Лазерный дальномер
- Замерная рулетка (5-10 м)
- Маркер или строительный карандаш
- Нож для зачистки изоляции
- Строительный уровень
- Блокнот для записи замеров
- Стриппер для снятия оболочки
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Рулетка | Замер коротких участков | Обязательно | 300 руб |
| Лазерный дальномер | Быстрый замер стен | Желательно | 2500 руб |
| Маркер | Разметка трасс | Обязательно | 50 руб |
| Нож-стриппер | Зачистка жил | Обязательно | 600 руб |
| Уровень | Выравнивание линий | Обязательно | 800 руб |
Подготовка пространства к работе
Освобождение помещения от мебели позволяет беспрепятственно перемещаться по всей площади. Стены очищают от старой отделки, обоев или краски, чтобы разметка была видна четко. Пол и оставшуюся мебель защищают пленкой от строительной пыли. На этом этапе происходит предварительная разметка зон будущей прокладки, что исключает пересечение кабелей с трубами водоснабжения.
Работа с поверхностями стен
Штробление стен выполняется строго по намеченным линиям с использованием штробореза. После прорезки каналы очищаются от строительного мусора с помощью пылесоса. Поверхности обрабатывают грунтовкой для улучшения сцепления с последующей штукатуркой. Проверка плоскости стен позволяет скорректировать длину трасс, так как сильные искривления поверхности могут увеличить фактический расход провода.
Алгоритм расчета и прокладки кабеля
Процесс определения метража требует системного подхода. Сначала создается схема, затем производятся замеры и добавляются технологические резервы.
- Составление детальной схемы электросети (2-4 часа).
- Определение всех точек подключения розеток и выключателей (1-2 часа).
- Замер основных магистральных трасс от щитка (3-5 часов).
- Расчет вертикальных спусков к розеткам и подъемов к светильникам (2-3 часа).
- Добавление запаса на изгибы и повороты в углах (1 час).
- Расчет запаса кабеля внутри распределительных коробок (1 час).
- Определение длины от последней точки до электрощитка (1 час).
- Учет запаса на зачистку и подключение к автоматическим выключателям (1 час).
- Финальный суммарный расчет с общим коэффициентом запаса (1 час).
- Верификация данных по списку для исключения ошибок (1 час).
Пример из опыта: Однажды при монтаже в квартире с толстыми стенами я забыл учесть глубину подрозетников и изгиб кабеля внутри них. В итоге одного отрезка не хватило буквально 15 сантиметров, что привело к переделке всей линии от коробки.

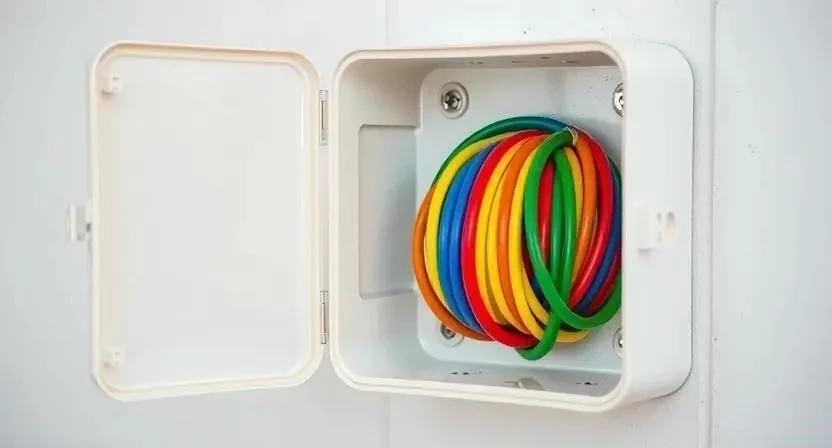

Пример из опыта: При работе в новостройке я заложил избыточный запас в 50 см в каждой коробке. В результате распределительная коробка оказалась переполнена, и закрыть крышку удалось только после частичного укорачивания проводов.
Пример из опыта: Использование лазерного дальномера вместо рулетки в длинном коридоре позволило сократить время замеров в три раза и избежать ошибок, связанных с провисанием ленты рулетки.
| Этап расчета | Время выполнения | Особенности |
|---|---|---|
| Схема сети | 3 часа | Учет всех потребителей |
| Замер трасс | 4 часа | Прокладка по кратчайшему пути |
| Вертикали | 2 часа | Учет высоты потолков |
| Запас в коробках | 1 час | 10-15 см на соединение |
| 1 час | Добавление 10% общего запаса |
Технические особенности и нормы ПУЭ
Температурный режим влияет на эластичность изоляции, поэтому монтаж следует проводить при нормальных условиях. Максимально допустимый радиус изгиба кабеля должен составлять не менее 6-10 диаметров самого провода, чтобы избежать повреждения жил. Выбирая гофру, важно следить за ее совместимостью с внешним диаметром оболочки кабеля. Согласно нормам ПУЭ, минимальные запасы в коробках и щитке необходимы для обеспечения возможности последующего ремонта или замены компонентов.
Типичные промахи при монтаже
Ошибки в расчетах часто приводят к техническим сложностям при эксплуатации сети.
- Слишком короткий запас, из-за которого невозможно перенести розетку даже на 5 см.
- Избыточный метраж, загромождающий пространство в распределительных коробках.
- Игнорирование фактической высоты потолков при расчете вертикальных подъемов.
- Слишком резкие изгибы кабеля, приводящие к микротрещинам в изоляции.
- Отсутствие учета длины на зачистку концов под клеммники.
Финансовый расчет электропроводки
Стоимость реализации проекта складывается из затрат на материалы и оплату услуг специалиста. Самостоятельный монтаж позволяет существенно сэкономить, но требует наличия всего инструментария.
| Статья расходов | Цена за метр/ед. | Работа мастера (за м) | |
|---|---|---|---|
| Кабель 3х2.5 | 70 руб | 150 руб | 220 руб/м |
| Кабель 3х1.5 | 50 руб | 130 руб | 180 руб/м |
| Монтаж гофры | 20 руб | 80 руб | 100 руб/м |
| Установка розетки | 40 руб | 300 руб | 340 руб/шт |
| Сборка щитка | — | 5000 руб | 5000 руб/шт |
Эксплуатация и обслуживание сети

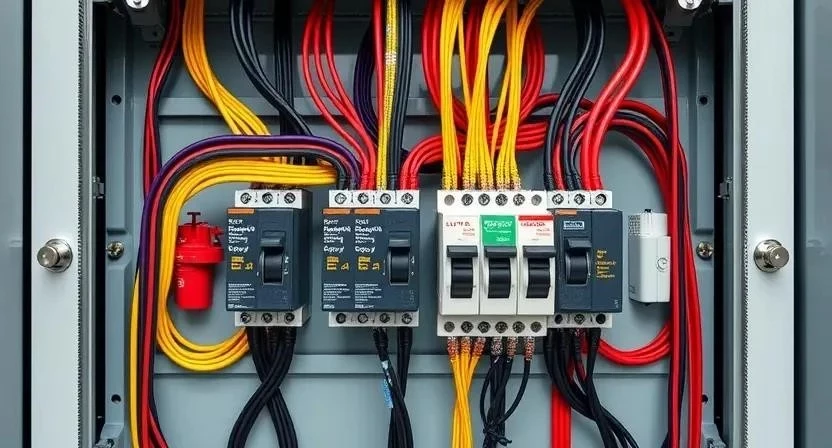

После завершения всех работ необходимо проверить надежность каждого соединения. Маркировка кабелей в щитке и коробках значительно упрощает дальнейшую эксплуатацию и поиск неисправностей. Срок службы качественного медного кабеля составляет до 30 лет. Рекомендуется проверять затяжку контактов в автоматических выключателях раз в несколько лет для предотвращения окисления и нагрева.
Другие способы организации сети
В некоторых случаях возможны альтернативные решения. Беспроводные выключатели позволяют избежать штробления стен в определенных зонах. Модульные системы электропроводки упрощают процесс расширения сети в будущем. Скрытая прокладка считается эстетичной и безопасной, в то время как открытый монтаж в кабель-каналах применяется в технических помещениях или при невозможности штробления.
Часто задаваемые вопросы
Какой процент запаса выбрать: 10% или 15%?
Для простых прямоугольных комнат достаточно 10%, в помещениях со сложной геометрией или большим количеством перегородок лучше закладывать 15%.
Как считать длину в многокомнатных квартирах?
Расчет производится по каждой комнате отдельно, затем суммируются магистральные линии от щитка до каждой распределительной коробки.
Можно ли использовать скрутки при нехватке длины?
Скрутки запрещены нормами ПУЭ. При нехватке длины следует использовать сертифицированные клеммники или перекладывать линию.
Как выбрать сечение под длину трассы?
При очень длинных линиях (более 30-50 метров) может возникнуть падение напряжения, поэтому в таких случаях сечение кабеля увеличивают на один шаг (например, с 2.5 на 4 мм²).
