Превышение допустимой нагрузки на электропроводку приводит к критическому перегреву кабеля, что создает прямую угрозу возникновения пожара. Полная модернизация сети в стандартной квартире занимает от 3 до 7 дней, а стоимость работ с материалами варьируется от 50 000 до 200 000 рублей в зависимости от площади. Перегрузка электросети: чем опасна и как избежать пожара в доме — это вопрос не только комфорта, но и базовой безопасности жильцов. Правильный расчет мощности и своевременная замена изношенных компонентов позволяют полностью исключить риск короткого замыкания.
Основы электробезопасности перед началом работ
Понимание базовых понятий о мощности (ватты), токе (амперы) и напряжении (вольты) необходимо для правильной диагностики. Оценка состояния старой проводки начинается с визуального осмотра розеток и щитка на предмет оплавления изоляции. Ревизия всей сети обычно занимает 2-4 часа и позволяет выявить критические узлы. Срочный вызов мастера требуется, если в помещении чувствуется запах горелой пластмассы, наблюдается сильное мерцание света или автоматические выключатели срабатывают без видимых причин.
Комплектующие для модернизации системы
Для обновления электросети требуются качественные компоненты, соответствующие нормам ПУЭ. Основной упор следует сделать на медные провода с негорючей изоляцией и надежную автоматику.
- Кабель ВВГнг-LS (сечением 1.5 мм² для освещения и 2.5 мм² для розеток)
- Автоматические выключатели с соответствующим номиналом
- Устройства защитного отключения (УЗО) для защиты от утечек тока
- Розетки и выключатели с заземляющим контактом
- Подрозетники для монтажа в стены
- Клеммники Wago или винтовые зажимы для соединений
- Гофрированные трубы ПВХ для защиты кабеля
- Изоляционная лента и кабельные стяжки
| Материал | Средний расход на комнату | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | 50 м | 80 руб/м | 4000 руб |
| Автомат однополюсный | 4 шт | 350 руб/шт | 1400 руб |
| УЗО (30мА) | 1 шт | 1200 руб/шт | 1200 руб |
| Розетка с заземлением | 6 шт | 250 руб/шт | 1500 руб |
| Гофра ПВХ 20мм | 40 м | 20 руб/м | 800 руб |

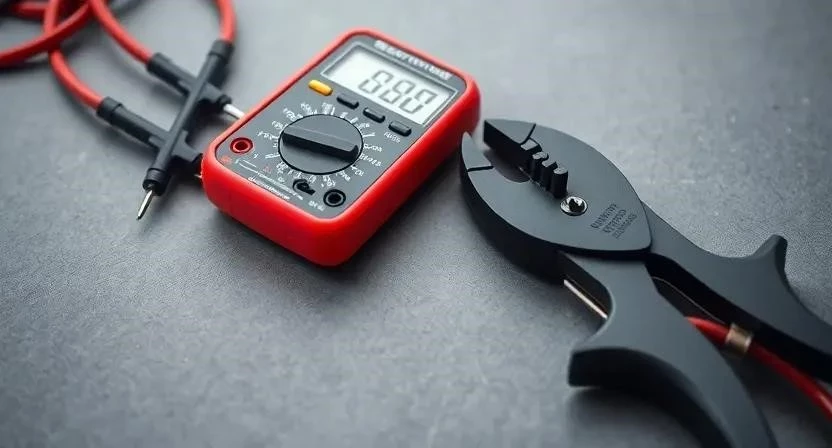

Инструментарий для работы с электрикой
Правильный подбор инструментов гарантирует точность монтажа и личную безопасность электрика. Некоторые позиции можно взять в аренду, чтобы снизить общие затраты.
- Мультиметр — для измерения напряжения и прозвонки цепей
- Индикаторная отвертка — определение фазы в сети
- Стриппер — быстрая и аккуратная зачистка изоляции
- Набор отверток (крестовые, плоские) — для монтажа оборудования
- Тепловизор (аренда) — поиск скрытых мест перегрева кабеля
- Пассатижи и кусачки — для резки и гибки провода
- Перфоратор или штроборез — создание каналов в стенах
Организация пространства перед монтажом
Первым шагом становится полное обесточивание сети через главный рубильник в электрощите. Необходимо обеспечить свободный доступ к распределительным коробкам и щитку, предварительно сняв декоративные панели. Мебель в зоне проведения работ следует отодвинуть или укрыть защитной пленкой, чтобы строительная пыль при демонтаже не повредила обивку и поверхности.
Подготовка поверхностей и проверка готовности
Тщательный анализ состояния стен позволяет избежать повреждения скрытых коммуникаций при штроблении. Важно очистить все контакты в существующих розетках от окислов и пыли. В электрощите проводится проверка затяжки всех винтовых соединений, так как ослабленный контакт является главной причиной перегрева. Сеть считается готовой к нагрузке, если сопротивление изоляции соответствует норме, а все соединения зафиксированы плотно.
Пошаговый алгоритм защиты сети от перегрузки
- Аудит всех электроприборов в доме (1-2 часа). Составляется список техники с указанием мощности каждого устройства.
- Расчет суммарной мощности на одну линию (1 час). Определяется максимальный ток, который будет проходить через кабель.
- Проверка сечения кабеля в стенах (2-3 часа). Используется метод визуального осмотра или замера с помощью щупов.
- Анализ состояния автоматических выключателей (1 час). Проверяется соответствие номинала автомата сечению провода.
- Выявление «слабых мест» (2 часа). Поиск старых тройников, изношенных удлинителей и перегруженных узлов.
- Замена перегруженных линий (1-3 дня). Монтаж кабелей большего сечения (например, замена 1.5 мм² на 2.5 мм²). Однажды при замене проводки в старом фонде я обнаружил, что предыдущий мастер использовал алюминий разного сечения в одной линии, что вызывало постоянный нагрев в распределительной коробке.
- Установка соответствующих автоматов защиты (3-5 часов). Монтаж выключателей, которые сработают до того, как кабель начнет плавиться.
- Монтаж УЗО и реле напряжения (2-4 часа). Обеспечение защиты от утечек тока и скачков напряжения.
- Проверка соединений в распределительных коробках (3-6 часов). Замена старых скруток на современные клеммники.
- Тестирование сети под нагрузкой (2-3 часа). Включение нескольких мощных приборов одновременно для контроля стабильности.
- Маркировка групп в электрощитке (1 час). Подпись каждого автомата для быстрого поиска линии.
- Финальная проверка тепловизором (1-2 часа). Поиск локальных точек нагрева под нагрузкой.
| Сечение кабеля (медь) | Макс. ток (А) | Номинал автомата | Макс. мощность (кВт) |
|---|---|---|---|
| 1.5 мм² | 16-19 А | 10 А | 2.2 кВт |
| 2.5 мм² | 21-25 А | 16 А | 3.5 кВт |
| 4.0 мм² | 27-32 А | 20-25 А | 4.6-5.5 кВт |
| 6.0 мм² | 34-40 А | 32 А | 7.0 кВт |
| 10.0 мм² | 50-63 А | 40-50 А | 9.0-11.0 кВт |
Технические нюансы и нормы эксплуатации
Температура окружающей среды существенно влияет на пропускную способность кабеля: при нагреве среды допустимый ток снижается. Категорически запрещено прямое соединение меди и алюминия из-за возникновения гальванической пары, что ведет к быстрому окислению и перегреву. Время срабатывания защиты зависит от типа автомата (B, C или D), где тип B срабатывает быстрее всего. Все работы должны строго соответствовать нормам ПУЭ (Правила устройства электроустановок) для обеспечения пожарной безопасности.
Типичные ошибки при монтаже
Многие владельцы домов совершают критические ошибки, пытаясь решить проблему «выбивания» автомата простым увеличением его номинала. Установка слишком мощного автомата на тонкий кабель приводит к тому, что провод плавится, а защита не срабатывает. Недопустимо соединять медь с алюминием напрямую без специальных переходных клемм. Также опасна перегрузка одной розетки через каскад тройников, что создает точку экстремального нагрева. В моей практике был случай, когда владелец поставил автомат на 25А на кабель 1.5 мм², чтобы «перестало выбивать». В итоге изоляция оплавилась за две недели интенсивного использования обогревателя.
Расчет затрат на электромонтаж
Стоимость работ зависит от объема замены линий и сложности щитового оборудования. Профилактика всегда обходится дешевле, чем ликвидация последствий пожара, которая включает капитальный ремонт помещения.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (базовый набор) | 15 000 | 15 000 | 0 |
| Монтаж кабеля и розеток | 0 | 20 000 | 20 000 |
| Сборка электрощита | 0 | 7 000 | 7 000 |
| Штробление стен | 0 | 10 000 | 10 000 |
| 15 000 | 52 000 | 37 000 |
Сравнивая сметы, я заметил, что самостоятельный монтаж гофры и штробление сэкономили заказчику около 15 000 рублей, но потребовали дополнительных двух дней работы.
Эксплуатация сети после обновления
Поддержание системы в рабочем состоянии требует минимального, но регулярного внимания. Рекомендуется придерживаться следующих правил:
- Проверять затяжку винтовых контактов в щитке раз в год.
- Контролировать температуру розеток при пиковых нагрузках (касанием или тепловизором).
- Следить за сроком службы автоматики (замена при появлении трещин или заедании рычага).
- Избегать использования старых удлинителей с поврежденной изоляцией.
- Проводить ежегодный визуальный осмотр распределительных коробок.
Альтернативные способы защиты и модернизации
При невозможности полной замены проводки можно рассмотреть переход на трехфазную сеть, что позволит распределить нагрузку между фазами. Установка стабилизаторов напряжения защитит дорогую технику от скачков, которые часто сопровождают перегрузки в общих сетях. Использование умных розеток с контролем мощности позволяет в реальном времени отслеживать потребление и автоматически отключать приборы при достижении критического порога.
| Прибор | Средняя мощность (Вт) | Тип нагрузки | Рекомендация по линии |
|---|---|---|---|
| Электрический чайник | 2000-2400 | Высокая | Отдельная линия |
| Стиральная машина | 2000-2500 | Высокая | Отдельная линия + УЗО |
| Холодильник | 300-600 | Средняя | Общая линия |
| Микроволновая печь | 800-1500 | Средняя | Общая линия |
| Компьютер/Монитор | 300-700 | Низкая | Общая линия |
Ответы на часто задаваемые вопросы
Что делать, если постоянно выбивает автомат?
Необходимо определить, какой прибор вызывает перегрузку, и распределить технику по разным линиям или заменить кабель на большее сечение.
Можно ли ставить автомат на 25А на обычную розетку?
Нет, стандартная розетка рассчитана на 16А. Такой автомат не защитит розетку от плавления, что приведет к пожару.
Чем опасен алюминиевый провод при перегрузке?
Алюминий более хрупок и имеет свойство «течь» из-под винтов, что ослабляет контакт и вызывает сильный нагрев.

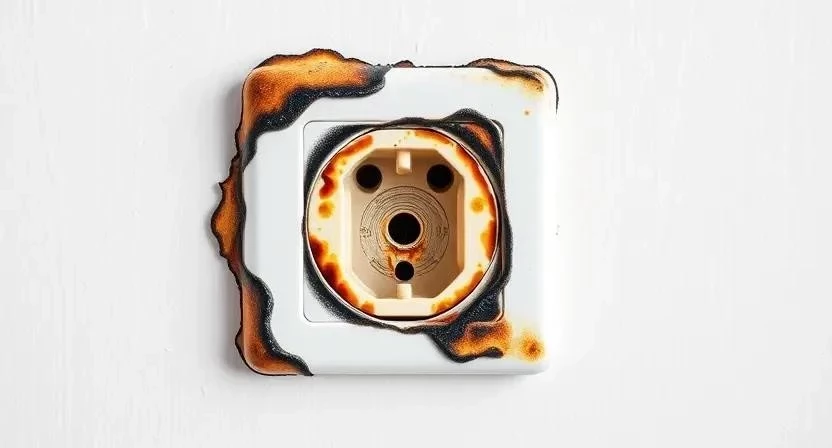

Как понять, что проводка греется?
Признаками являются потемнение пластика вокруг розеток, характерный запах гари и горячие на ощупь накладки выключателей.
Поможет ли сетевой фильтр от перегрузки?
Сетевой фильтр защищает от импульсных помех, но не предотвращает перегрев кабеля в стене при превышении общей мощности.
Нужно ли менять проводку в новостройках?
Да, если застройщик использовал дешевые материалы или не предусмотрел отдельные линии для мощной бытовой техники.
Что такое сечение кабеля и как оно влияет на нагрузку?
Сечение — это площадь поперечного среза жилы. Чем больше сечение, тем больше тока может пропустить провод без перегрева.
Как рассчитать мощность для кухни?
Суммируйте мощность всех приборов (духовка, ПММ, чайник) и разделите их на 3-4 отдельные линии с автоматами по 16А.
| Пункт проверки | Метод проверки | Норма | Действие при отклонении |
|---|---|---|---|
| Затяжка контактов | Механический (отвертка) | Жесткая фиксация | Подтянуть винты |
| Температура узлов | Тепловизор / Касание | До 40-50°C | Заменить контакт/кабель |
| Срабатывание УЗО | Кнопка «Тест» | Мгновенное отключение | Заменить устройство |
| Состояние изоляции | Визуальный осмотр | Без трещин и нагара | Заменить участок провода |
| Напряжение в сети | Мультиметр | 220-230 В | Установить стабилизатор |
