Строительство модульных зданий требует специфического подхода к организации электроснабжения из-за заводского изготовления блоков и их последующей транспортировки. Монтаж электропроводки обычно занимает от 5 до 12 рабочих дней в зависимости от сложности проекта. Затраты на данные работы составляют примерно 5-10% от общего бюджета строительства. Правильная электрика в модульных домах гарантирует стабильную работу всех бытовых приборов и пожарную безопасность жилья. Данный процесс предполагает строгое соблюдение технических регламентов и стандартов.
Основы проектирования и требования
Перед началом работ необходимо провести точную оценку энергопотребления всего дома. Существует принципиальная разница между стационарной и модульной электрикой: последняя должна предусматривать точки сопряжения между отдельными блоками. Все работы выполняются в строгом соответствии с требованиями ПУЭ. Сроки реализации проекта зависят от количества модулей и сложности разводки.
Необходимые материалы для разводки

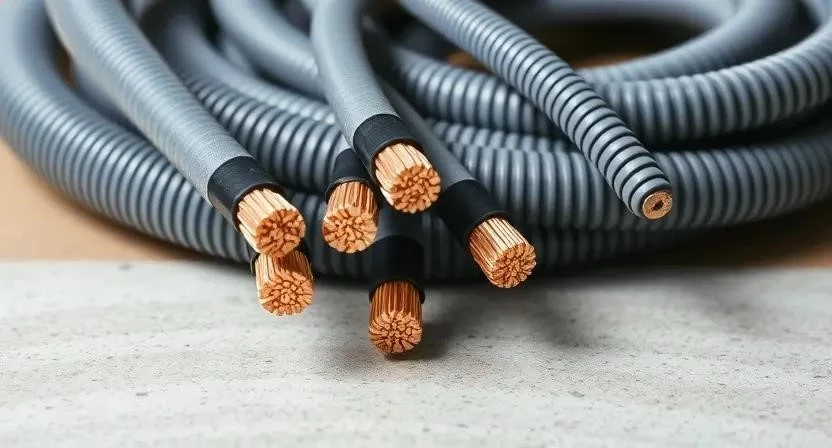

Для обеспечения безопасности используется медный провод с негорючей изоляцией. Основной базой служит кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для защиты линий применяются гофрированные трубы, а для распределения питания — автоматические выключатели и УЗО.
- Кабель ВВГнг-LS (сечения 1.5 и 2.5 мм2)
- Гофрированные трубы ПВХ или ПНД
- Подрозетники для установки в стены
- Автоматические выключатели разного номинала
- Устройства защитного отключения (УЗО)
- Распределительный щит
- Зажимные клеммы для стыковки модулей
- Монтажные коробки
| Наименование | Рекомендуемое сечение | Расход на м2 | Примерная цена |
|---|---|---|---|
| Кабель ВВГнг-LS (розетки) | 2.5 мм2 | 0.15 м | 120 руб/м |
| Кабель ВВГнг-LS (свет) | 1.5 мм2 | 0.12 м | 90 руб/м |
| Гофра | 20 мм | 0.2 м | 30 руб/м |
| Подрозетник | — | 1 шт/точка | 50 руб/шт |
| Автомат | — | 1 шт/линия | 400 руб/шт |

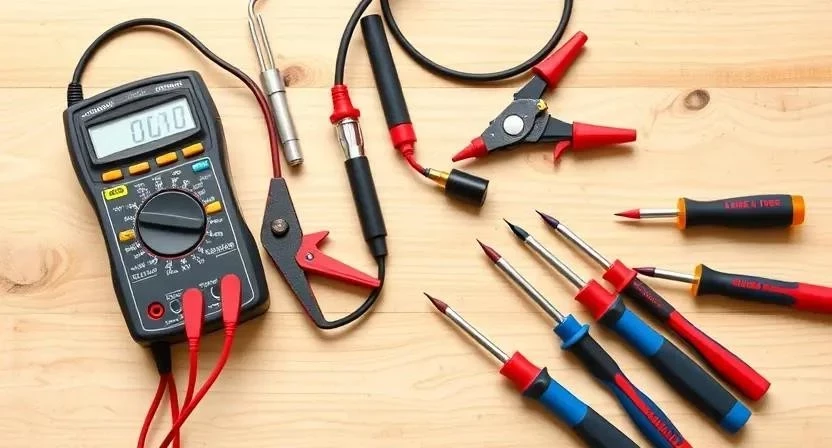

Инструментарий для электромонтажа
Качественный результат зависит от использования специализированного оборудования. Стрипперы позволяют быстро зачищать изоляцию, не повреждая жилу, а мультиметр необходим для проверки целостности цепей. Перфоратор и уровень обеспечивают точность установки фурнитуры.
- Стриппер для зачистки кабеля
- Цифровой мультиметр
- Перфоратор с набором сверл
- Строительный уровень
- Набор диэлектрических отверток
- Обжимной инструмент (кримпер)
- Монтажный нож
| Инструмент | Назначение | Приоритет |
|---|---|---|
| Стриппер | Зачистка изоляции | Обязательно |
| Мультиметр | Тестирование сети | Обязательно |
| Перфоратор | Сверление отверстий | Обязательно |
| Уровень | Выравнивание точек | Желательно |
| Обжимной инструмент | Монтаж клемм | Обязательно |
| Отвертки | Затяжка контактов | Обязательно |
Подготовка пространства внутри модулей

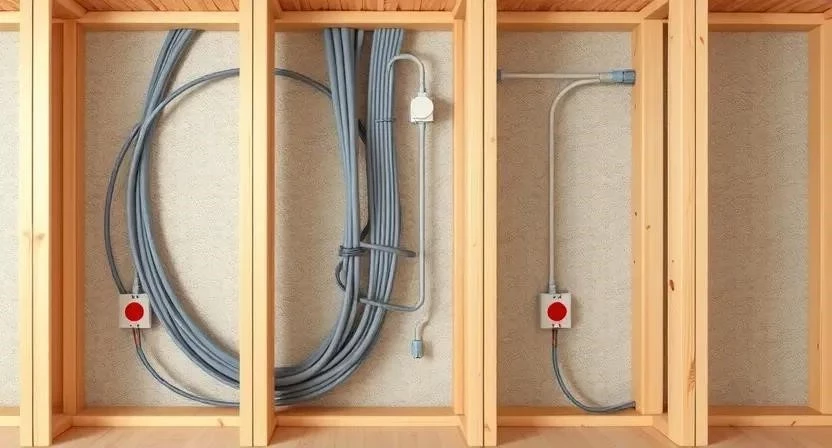

Большая часть работ по прокладке сетей осуществляется на заводе внутри модулей. Важно обеспечить защиту отделочных материалов от загрязнений и повреждений. Трассы прокладки кабеля планируются заранее, чтобы избежать пересечений и лишних изгибов провода.
Разметка и подготовка поверхностей
Процесс начинается с точного нанесения отметок для розеток и выключателей. В стенах подготавливаются специальные отверстия для прохода кабелей между соседними модулями. Обязательно проводится проверка изоляции стен для предотвращения коротких замыканий.
Пошаговый процесс монтажа электропроводки
Монтаж выполняется строго по этапам для исключения ошибок при сборке дома.
- Разработка схемы электроснабжения с учетом стыков модулей. (Время: 4 часа)
- Монтаж распределительных коробок и подрозетников. (Время: 8 часов)
- Прокладка кабельных линий в гофре внутри одного модуля. (Время: 15 часов)
- Организация выводов кабелей в зонах сопряжения модулей. (Время: 6 часов)

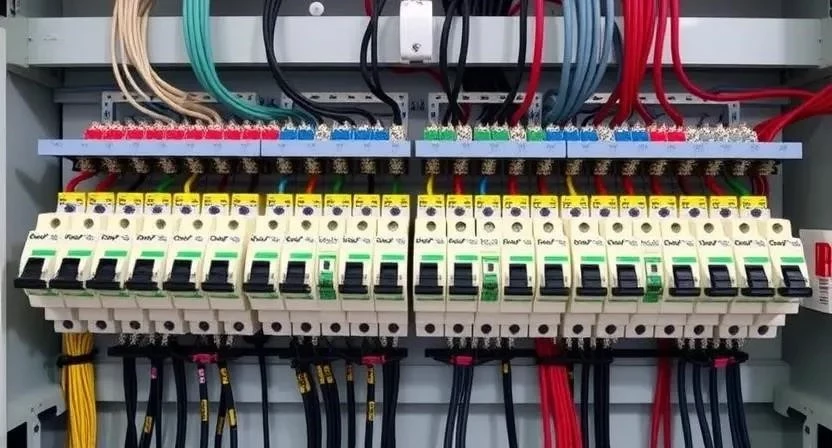

- Сборка и установка электрощита в главном модуле. (Время: 8 часов)
- Соединение электрики между модулями с помощью специализированных клемм. (Время: 5 часов)
- Монтаж системы заземления и молниезащиты. (Время: 10 часов)
- Установка розеток, выключателей и светильников. (Время: 12 часов)
- Проверка цепей с помощью мультиметра и мегаомметра. (Время: 5 часов)
- Подключение дома к внешнему источнику питания. (Время: 4 часа)
Пример из практики: Однажды при монтаже я забыл оставить запас кабеля в зоне стыковки модулей. В результате после сборки дома пришлось переделывать соединение, так как провода натянулись. Теперь я всегда оставляю резерв длиной 20-30 см.
| Этап | Время | Результат |
|---|---|---|
| Проектирование | 4 ч | Готовая схема |
| Разметка и подрозетники | 8 ч | Точки питания |
| Прокладка кабеля | 15 ч | Скрытая сеть |
| Межмодульное соединение | 5 ч | Связь блоков |
| Финальная проверка | 5 ч | Безопасная система |
Технические особенности и риски
Транспортировка модулей сопровождается вибрациями, которые могут ослабить затяжку контактов в клеммниках. Температурный режим внутри утеплителя также влияет на эксплуатацию кабеля. Необходимо использовать только совместимые материалы, устойчивые к перепадам температур.
Пример из практики: Во время перевозки одного из блоков ослабся зажим в распределительной коробке, что привело к искрению. С тех пор я провожу повторную проверку затяжки всех винтовых соединений непосредственно перед отправкой модуля с завода.
Типичные ошибки при электромонтаже
Новички часто допускают промахи, которые могут привести к авариям:
- Недостаточная затяжка клемм в соединительных узлах.
- Отсутствие заземляющего контура в отдельных модулях.
- Неверный расчет суммарной нагрузки на одну линию.
- Применение дешевого кабеля без маркировки LS.
- Игнорирование установки УЗО на влажные зоны.
Смета и расчет затрат
Стоимость зависит от объема материалов и сложности работ. Заводской монтаж обычно дешевле за счет оптимизации процессов, однако доработка на месте может потребовать дополнительных расходов.
Пример из практики: Привлечение профессионального электрика для сборки главного щита помогло избежать короткого замыкания. Выяснилось, что на заводе была перепутана фаза и ноль в одном из вводных кабелей.
| Статья расходов | Цена за единицу | |
|---|---|---|
| Кабель и гофра | 150 руб/м | 15 000 руб |
| Автоматика и щит | 10 000 руб/компл | 10 000 руб |
| Розетки и выключатели | 300 руб/шт | 6 000 руб |
| Работа мастера | 2 500 руб/день | 25 000 руб |
| Расходные материалы | — | 3 000 руб |
Обслуживание системы после запуска
Регламент обслуживания предполагает обязательную проверку всех контактов после первой зимы, так как температурные расширения могут ослабить соединения. Рекомендуется ежеквартально проверять работоспособность УЗО. Срок службы качественных материалов при правильном монтаже составляет более 25 лет.
Варианты исполнения электросети
Существуют альтернативные способы организации проводки. Открытая проводка в стиле лофт позволяет легко менять схему в будущем. Беспроводные выключатели избавляют от необходимости штробления стен. Для автономности в модульных домах часто устанавливают солнечные панели.
Ответы на частые вопросы
Можно ли менять схему электрики после сборки дома?
Это технически сложно, так как большая часть проводки скрыта в стенах модулей. Изменения возможны только путем добавления открытых линий.
Какой кабель лучше использовать для модульного дома?
Рекомендуется ВВГнг-LS, так как он не поддерживает горение и безопасен для жилых помещений.
Нужен ли отдельный щиток в каждом модуле?
Обычно устанавливается один главный распределительный щит, а в остальных модулях — промежуточные блоки автоматики.
Как соединяются провода между двумя модулями?
Используются специализированные зажимные клеммы в зонах сопряжения блоков.
Безопасно ли использовать скрытую проводку в деревянном модуле?
Да, если кабель проложен в негорючей гофрированной трубе согласно ПУЭ.
Как рассчитать мощность электросети для маленького дома?
Необходимо суммировать максимальную мощность всех планируемых электроприборов с учетом коэффициента одновременности.
Что делать, если в модуле не хватает розеток?
Проблему можно решить установкой дополнительных блоков через внешние кабель-каналы или на этапе проектирования.
