Организация электропитания бытовой техники требует точного расчета мощностей для предотвращения перегрузок сети. Процесс монтажа считается средним по сложности и занимает от 5 до 10 рабочих дней в зависимости от площади помещения. Как организовать электропитание бытовой техники: пошаговая инструкция поможет избежать критических ошибок при разводке. Правильный подход гарантирует безопасность эксплуатации всех электроприборов в доме.
Перед началом работ необходимо оценить уровень сложности, который напрямую зависит от количества точек питания и мощности оборудования. Базовые навыки электрики и знание ПУЭ обязательны для безопасного выполнения монтажа. Оптимально проводить электромонтажные работы на этапе черновых отделочных процессов, до финишной отделки стен. Весь цикл включает проектирование, прокладку линий и финальную пусконаладку.

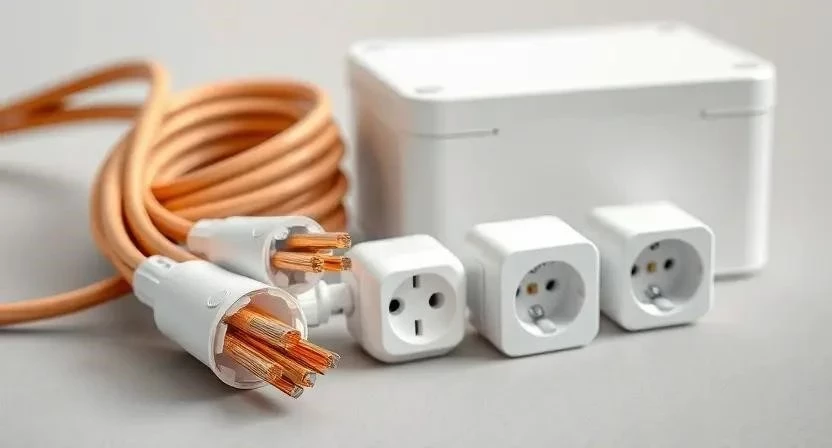

Для качественной реализации проекта потребуется определенный набор комплектующих. Основной акцент делается на использовании медного кабеля ВВГнг-LS, который обладает пониженной горючестью. Расход материалов рассчитывается исходя из общей длины трасс и количества точек подключения.
- Кабель ВВГнг-LS (разного сечения);
- Подрозетники для установки в стену;
- Электрические розетки (включая силовые);
- Автоматические выключатели;
- Устройства защитного отключения (УЗО);
- Гофрированная труба (гофра);
- Клеммники для соединений;
- Распределительные коробки.
| Материал | Сечение кабеля | Примерный расход на точку | Примерная цена за ед. |
|---|---|---|---|
| Кабель ВВГнг-LS (розетки) | 3х2.5 мм² | 5-10 метров | Средняя |
| Кабель ВВГнг-LS (освещение) | 3х1.5 мм² | 5-8 метров | Низкая |
| Кабель для варочной панели | 3х6 мм² | 3-7 метров | Высокая |
| Подрозетник | — | 1 шт. | Низкая |
| Гофра ПВХ | — | 10-15 метров | Низкая |
Эффективность монтажа зависит от наличия специализированного оборудования. Правильно подобранный инструмент сокращает время работы и повышает точность установки элементов.
- Перфоратор — для штробления и сверления отверстий;
- Штроборез — для создания ровных каналов в стенах;
- Стриппер — для быстрой зачистки изоляции проводов;
- Индикатор напряжения — для проверки наличия фазы;
- Набор отверток — для затяжки контактов;
- Строительный уровень — для выравнивания розеток;
- Мультиметр — для прозвонки линий и замера напряжения.
| Инструмент | Назначение | Статус необходимости |
|---|---|---|
| Перфоратор | Создание отверстий и штроб | Обязательно |
| Штроборез | Чистовое прорезание стен | Желательно |
| Стриппер | Снятие изоляции | Желательно |
| Индикатор напряжения | Безопасность и проверка | Обязательно |
| Мультиметр | Тестирование сети | Обязательно |
Подготовительный этап в помещении включает полную очистку стен от лишнего мусора и пыли. Пол и мебель накрываются защитной пленкой для предотвращения загрязнения. Организуется система выноса строительного мусора, так как штробление создает большое количество бетонной крошки. Освещение в рабочей зоне должно быть максимально ярким для исключения ошибок при разметке.
Разметка точек установки розеток производится с учетом габаритов бытовой техники. После нанесения линий на стены выполняется пробивка штроб с помощью штробореза или перфоратора. Все каналы тщательно очищаются от пыли и обрабатываются грунтовкой для лучшей адгезии с последующим слоем штукатурки. Проверка уровней и высот осуществляется на каждом этапе, чтобы розетки не оказались перекошены.
Процесс монтажа электросети выполняется строго последовательно. Соблюдение технологии гарантирует долговечность соединений и безопасность эксплуатации.
- Составление схемы электропитания с учетом мощности всех приборов (2-4 часа).

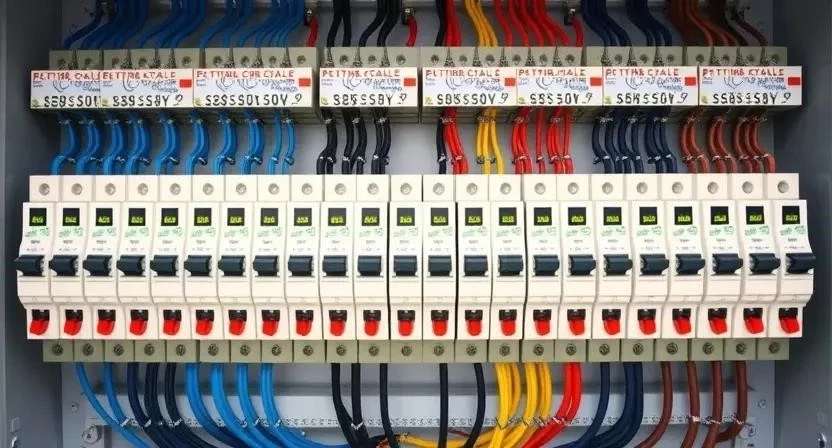

- Сборка и установка распределительного щита (4-8 часов).
- Монтаж подрозетников в стены с фиксацией на гипс (4-6 часов).

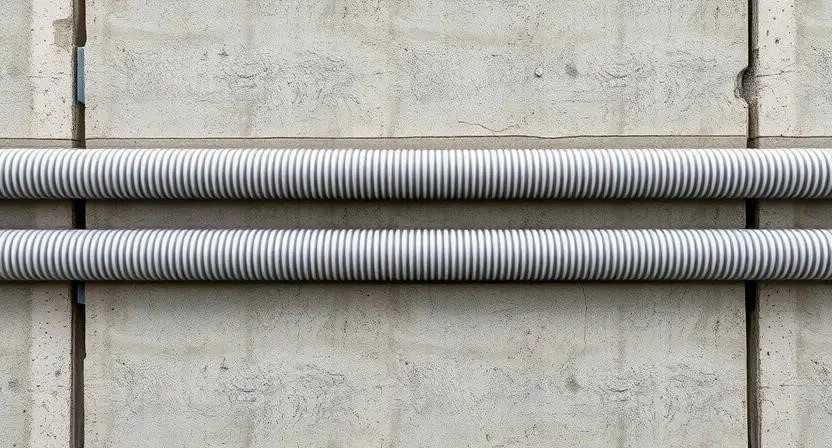

- Прокладка кабельных линий в гофре по разметке (8-16 часов).
- Соединение проводов в распределительных коробках (6-10 часов).
- Установка и подключение розеток к линиям (4-6 часов).
- Подключение силовых линий для варочной панели и духовки (3-5 часов).
- Установка защитных устройств: УЗО и дифф-автоматов (2-4 часа).
- Проверка целостности линий с помощью мультиметра (3-5 часов).
- Первый запуск системы и тестирование под нагрузкой (2-3 часа).
Один раз при прокладке кабеля в гофре я столкнулся с тем, что слишком крутые изгибы мешали протяжке провода, поэтому сейчас всегда использую плавные радиусы поворота.
| Этап работ | Время выполнения | Особенности технологии |
|---|---|---|
| Проектирование | 1 день | Расчет мощности в кВт |
| Черновой монтаж | 3-5 дней | Штробление и прокладка гофры |
| Сборка щита | 1 день | Установка автоматов и УЗО |
| Чистовой монтаж | 2 дня | Установка механизмов розеток |
| Тестирование | 1 день | Проверка под нагрузкой |
Температурный режим при монтаже должен быть стабильным, чтобы избежать деформации пластиковых элементов. В ванной комнате и на кухне предъявляются повышенные требования к влагостойкости материалов и степени защиты IP. Установка розеток производится только после полного высыхания штукатурного слоя, чтобы избежать смещения подрозетников. Все используемые компоненты должны быть совместимы по току и напряжению.
В одном из проектов в ванной комнате я заметил, что без использования влагозащищенных подрозетников конденсат быстро приводит к окислению контактов, что вызывает искрение.
Ошибки при электромонтаже могут привести к аварийным ситуациям и пожарам. Особое внимание следует уделить выбору сечения провода и номиналам защиты.
- Использование кабеля слишком малого сечения для мощных приборов.
- Полное отсутствие заземления в сети.
- Перегрузка одной линии подключением нескольких энергоемких устройств.
- Неправильный выбор номинала автоматического выключателя.
- Некачественная затяжка зажимных контактов в розетках.
Был случай, когда установка автомата с завышенным номиналом привела к оплавлению изоляции провода до того, как сработала защита, что подтверждает важность точного подбора номинала.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Кабель и гофра | 15 000 | 15 000 | 0 |
| Автоматы и УЗО | 8 000 | 8 000 | 0 |
| Розетки и подрозетники | 7 000 | 7 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| 30 000 | 55 000 | 25 000 |
Эксплуатация сети требует периодического контроля. Рекомендуется раз в год проверять затяжку винтовых контактов в щитке и розетках, так как со временем они могут ослабнуть из-за температурных колебаний. Медные кабели ВВГнг-LS имеют длительный срок службы при условии отсутствия перегрузок. Для защиты дорогостоящей электроники целесообразно использовать качественные сетевые фильтры.
Современные технологии предлагают альтернативы традиционному монтажу. Системы умного дома позволяют управлять питанием приборов дистанционно. Установка беспроводных модулей управления упрощает модернизацию сети без необходимости повторного штробления стен. Модульные системы электропитания обеспечивают гибкость при изменении планировки кухни или гостиной.
Какое сечение кабеля нужно для стиральной машины?
Для стиральной машины используется медный кабель с сечением 2.5 мм², что обеспечивает безопасную передачу тока при пиковых нагрузках.
Можно ли подключать два мощных прибора к одной розетке?
Нет, это ведет к перегрузке линии и перегреву контактов. Для каждого мощного прибора должна быть предусмотрена отдельная розетка и выделенная линия.
Зачем нужно УЗО и где его ставить?
УЗО защищает человека от поражения электрическим током при утечке. Его устанавливают в распределительном щите перед группой розеток, особенно в «мокрых» зонах.
Какая высота розеток считается стандартной?
Стандартная высота для общих розеток составляет 30 см от пола, для рабочих поверхностей на кухне — 100-110 см.
Что делать, если выбивает автомат при включении чайника?
Это признак перегрузки линии или неисправности прибора. Необходимо проверить общую мощность подключенных устройств или заменить автомат на подходящий номинал (при условии достаточного сечения кабеля).
Можно ли использовать алюминиевые провода?
В современном ремонте алюминий запрещен из-за хрупкости и высокого коэффициента окисления. Используется только медь.
Как рассчитать общую мощность техники в комнате?
Сложите мощность всех приборов в кВт, которые могут работать одновременно, и прибавьте запас в 20% для исключения работы сети на пределе.
