Монтаж заземления в частном доме

Создание системы электробезопасности начинается с организации правильного отвода тока в землю. Монтаж заземления в частном доме требует базовых навыков работы с инструментом и занимает обычно от одного до двух рабочих дней. Стоимость материалов для базового контура варьируется от 3 до 10 тысяч рублей в зависимости от выбранного металла. Правильно выполненная схема заземления частного дома исключает поражение человека током при пробое изоляции электроприборов.

Особенности подготовки к электромонтажным работам

Сложность данной задачи оценивается как средняя, так как она сочетает в себе физический труд по рытью траншей и точность при соединении проводников. Для успешного завершения потребуются навыки работы с металлорезом, дрелью и базовые знания устройства электросети. Основной этап работ лучше планировать на период с весны по осень, когда почва податлива и не скована морозом. Весь процесс от разметки до проверки сопротивления занимает около 16–20 рабочих часов.

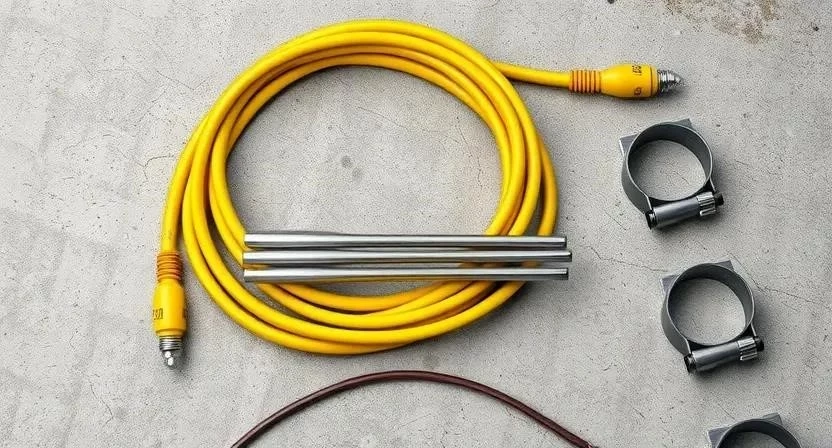

Перечень необходимых материалов

Подбор комплектующих напрямую влияет на срок службы всей системы электрозаземления в доме. Основным элементом служит заземляющий электрод, который обеспечивает контакт с грунтом. Для соединения используются специализированные зажимы или сварка, чтобы исключить окисление контактов.

• Стальной уголок (50х50 мм) — основной электрод.
• Медный провод (сечением 10-16 мм²) — для связи контура с щитком.
• Стальная полоса (40х4 мм) — для горизонтальных связей.
• Болты, гайки и шайбы из оцинкованной стали.
• Заземляющая шина (ГЗШ) — для распределения тока.
• Защитная гофра или ПНД-труба для ввода провода в дом.
• Антикоррозийная мастика или специальная краска.
• Сварочные электроды (при использовании сварки).

Инструментарий для установки

Для выполнения работ потребуется как ручной инструмент, так и электрооборудование. Наличие качественного инструмента сокращает время монтажа заземляющего устройства и повышает надежность соединений.

• Лопата штыковая — для рытья траншей.
• Болгарка (УШМ) — для резки металла.
• Дрель или шуруповерт — для сверления отверстий под болты.
• Набор гаечных ключей — для затяжки соединений.
• Сварочный аппарат — для создания неразъемных стыков.
• Рулетка и строительный уровень — для разметки.
• Кувалда или тяжелый молоток — для забивания электродов.

Организация пространства на участке

Первым делом необходимо освободить зону, где будет располагаться заземляющий контур дома. Обычно выбирают место с повышенной влажностью почвы, так как это снижает сопротивление. Важно убедиться, что в выбранном месте нет скрытых коммуникаций: газовых труб, водопровода или силовых кабелей. После очистки территории от мусора и растительности производится разметка будущих траншей.

Подготовка грунта и поверхности

Процесс начинается с рытья траншеи глубиной около 0,7–1 метра, что позволяет избежать промерзания почвы и повреждения контура при сезонных работах. Дно траншеи выравнивается, удаляются крупные камни и строительный мусор. Для проверки типа почвы можно использовать простой метод: если грунт легко впитывает воду и остается влажным, сопротивление будет низким. В песчаных или скалистых почвах может потребоваться увеличение длины электродов или использование специальных солевых добавок для улучшения проводимости.

Пошаговый алгоритм монтажа заземления

Технология монтажа заземления предполагает последовательное выполнение этапов для обеспечения максимальной электробезопасности. Из своего опыта скажу: использование сварки вместо болтовых соединений в земле избавляет от необходимости проверять затяжку болтов каждые два года, так как они неизбежно окисляются.

1. Разметка контура (30 мин). Намечаются точки забивки трех вертикальных электродов на расстоянии 2.5–3 метров друг от друга.
2. Рытье траншеи (3-4 часа). Выкапывается канава между электродами и от них к дому глубиной до 80 см.
3. Подготовка электродов (1 час). Стальной уголок нарезается на три равных отрезка по 2.5–3 метра, торцы зашлифовываются.

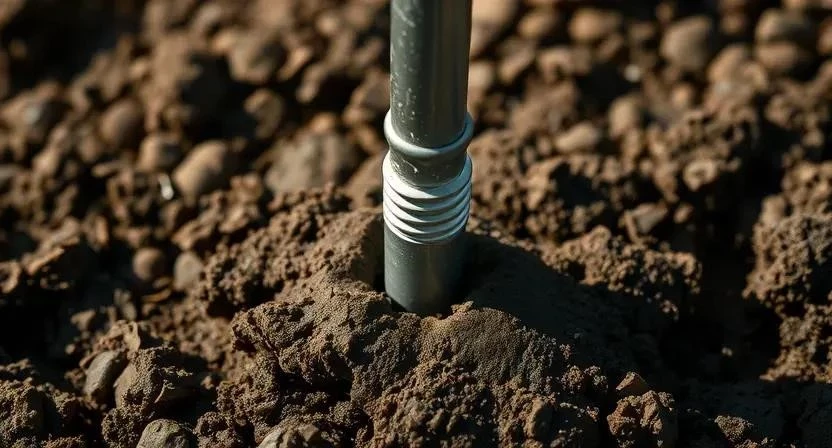

4. Забивание электродов (2 часа). Вертикальные стержни вбиваются в грунт кувалдой, оставляя 10-15 см над уровнем дна траншеи.
5. Укладка горизонтальной связи (1 час). Стальная полоса укладывается между электродами, плотно прижимаясь к ним.
6. Соединение элементов (2 часа). Выполняется сварка или затяжка болтовых соединений в точках пересечения полосы и уголка.
7. Прокладка заземляющего проводника (1.5 часа). Медный провод в ПНД-трубе тянется от контура к электрощиту дома.
8. Подключение к шине (1 час). Провод закрепляется на главной заземляющей шине (ГЗШ) внутри щитка.
9. Проверка сопротивления (1 час). С помощью прибора (мегомметра) измеряется сопротивление, оно должно быть не более 4 Ом для однофазной сети.
10. Засыпка траншеи (2 часа). Поверх электродов насыпается слой песка, затем грунт утрамбовывается послойно.

Технологические нюансы и условия эксплуатации

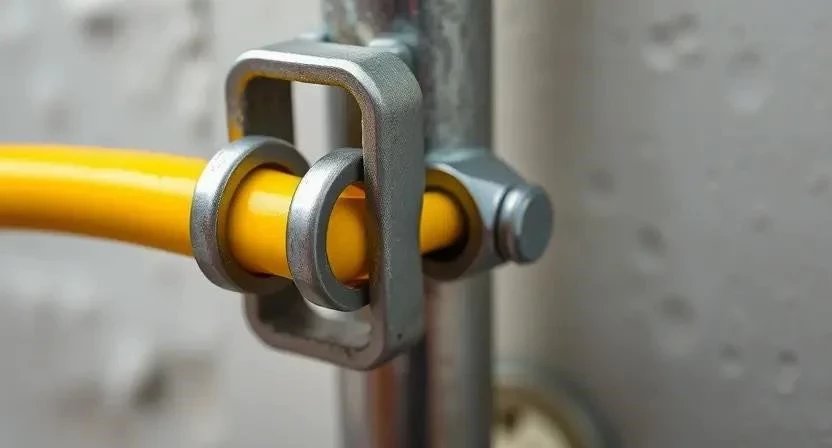

Эффективность системы зависит от температуры и влажности почвы. В засушливых регионах рекомендуется делать контур глубже, чтобы достичь уровня грунтовых вод. Совместимость материалов критически важна: при соединении меди и стали следует использовать специальные переходные зажимы или лужение, чтобы избежать гальванической коррозии. Один раз я допустил ошибку, соединив медный кабель напрямую со стальным уголком обычным болтом — через год контакт практически исчез из-за окисления.

Типичные ошибки при установке

Многие новички допускают промахи, которые делают устройство заземления в доме бесполезным или даже опасным.

1. Использование тонкого провода. Применение кабеля сечением менее 6 мм² ведет к перегреву при возникновении короткого замыкания.
2. Слишком малая глубина заложения. Поверхностный контур быстро пересыхает, и сопротивление резко возрастает.
3. Отсутствие защиты ввода. Прокладка провода без гофры приводит к его перетиранию о камни или повреждению при садовых работах.
4. Использование ржавого металла. Старый черный металл с коррозией имеет плохую проводимость.
5. Смешивание типов заземления. Попытка объединить TN-S и TN-C системы без понимания схемы может привести к появлению напряжения на корпусах приборов.

Расчет затрат на устройство системы

Стоимость монтажа заземления своими руками значительно ниже, чем при привлечении специализированной бригады. Основная экономия достигается за счет отсутствия оплаты за работу мастера.

Обслуживание и эксплуатация

Срок службы правильно смонтированного контура из оцинкованной стали составляет 15–25 лет. Эксплуатировать систему можно сразу после засыпки траншеи и проверки сопротивления. Рекомендуется проводить контрольный замер сопротивления раз в 5 лет, особенно после сильных засух или паводков. В моем случае ежегодная проверка в начале весны позволяет убедиться, что система работает стабильно перед включением мощных садовых электроприборов.

Альтернативные методы заземления

Помимо классического контура из уголка, существуют и другие способы организации электрозаземления в доме.

Ответы на часто задаваемые вопросы

Можно ли использовать водопроводную трубу вместо заземления?
Категорически нет. Это опасно, так как при аварии ток может попасть на все краны в доме и даже в соседние здания.

Какой провод лучше: медный или алюминиевый?
Только медный. Алюминий быстро окисляется в почве и имеет более высокое сопротивление.

Нужно ли красить стальной уголок?
Желательно использовать оцинкованный металл или покрыть уголок битумной мастикой, но только в местах соединений, чтобы не ухудшить контакт с землей.

Что делать, если сопротивление получилось выше 4 Ом?
Необходимо добавить еще один вертикальный электрод или увеличить длину горизонтальной связи.

Можно ли забивать электроды в разные стороны?
Лучше всего делать линейный или треугольный контур, чтобы обеспечить равномерный отвод тока.

Обязательно ли использовать ПНД-трубу для ввода кабеля?
Да, она защищает изоляцию провода от механических повреждений и воздействия щелочей в бетоне фундамента.

Как часто нужно проверять заземление?
Оптимально — раз в несколько лет или при замене электрооборудования в доме.
