Монтаж выключателей на разной высоте

Правильная установка электроустановочных изделий — залог комфорта и безопасности в любом помещении. Некорректный монтаж выключателей на разной высоте может привести к неудобствам в эксплуатации или даже к аварийным ситуациям. Этот процесс требует точности и занимает в среднем 1-2 дня для одной комнаты, а стоимость услуг профессионала может достигать нескольких тысяч рублей за точку. Понимание всех этапов работы и соблюдение норм гарантирует надежный результат при выполнении монтажа выключателей на разной высоте.

Подготовка к электромонтажным работам

Электромонтаж относится к работам повышенной сложности, требующим внимательности и соблюдения правил безопасности. Для качественного выполнения необходимы базовые знания электротехники, умение работать с измерительными приборами и электроинструментом. Расчетное время на установку одного выключателя с нуля, включая штробление и подключение, составляет от 2 до 4 часов. Оптимально проводить электромонтажные работы на этапе черновых работ, до финишной отделки стен, чтобы избежать повреждения чистовых материалов и необходимости переделок.

Выбор и закупка материалов

Для надежного монтажа выключателей требуется тщательно подобранный комплект материалов. На одну точку, как правило, расходуется около 3-5 метров кабеля, один подрозетник и, конечно, сам выключатель. Также понадобятся клеммники для надежного соединения проводов, качественная изолента и строительные смеси, такие как алебастр или специальная шпаклевка для фиксации подрозетников. Для защиты кабеля в штробах может использоваться гофрированная труба. Рекомендуется выбирать продукцию проверенных брендов, таких как Schneider Electric, Legrand, ABB или Wessen, что гарантирует долговечность и безопасность. Ниже представлена таблица с примерным расчетом материалов и их стоимостью.

• Кабель ВВГнг 3х1.5 мм² (для освещения)
• Подрозетники (монтажные коробки) для бетона, кирпича или гипсокартона
• Механизмы выключателей (одноклавишные, двухклавишные, проходные)
• Декоративные рамки и клавиши для выключателей
• Клеммники WAGO или аналогичные для безопасного соединения
• Изолента ПВХ или термоусадочные трубки
• Алебастр или быстросохнущая монтажная смесь
• Гофрированная труба ПВХ (диаметр 16-20 мм)
• Саморезы и дюбели для крепления кабеля

Таблица 1: Список материалов с расходом и примерными ценами

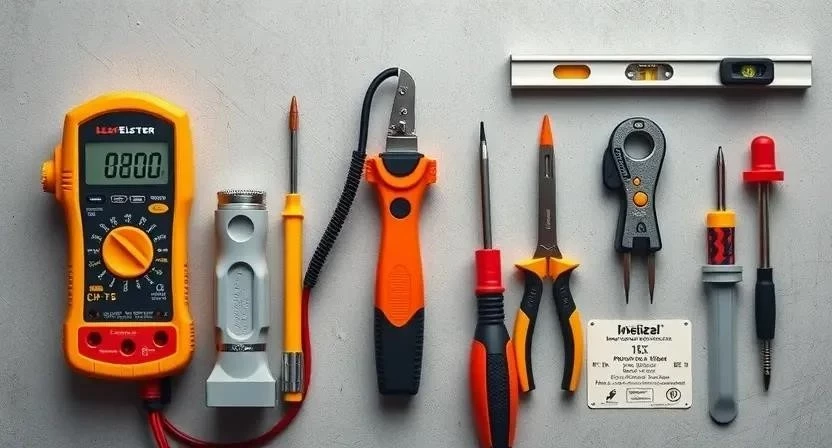

Инструментарий для установки

Для выполнения электромонтажных работ потребуется набор специализированных и общестроительных инструментов. Перфоратор необходим для бурения отверстий под подрозетники и, при отсутствии штробореза, для создания штроб. Штроборез значительно ускоряет и упрощает процесс нарезки каналов для кабеля. Строительный уровень, рулетка и карандаш используются для точной разметки. Отвертки (шлицевая, крестовая, индикаторная), стриппер для зачистки проводов, кусачки и плоскогубцы — обязательные инструменты для подключения. Мультиметр позволит проверить напряжение и целостность цепи. Для разовых работ штроборез и мощный перфоратор можно взять в аренду, что значительно сократит затраты.

• Перфоратор с коронкой по бетону/кирпичу (диаметр 68 мм)
• Штроборез (желательно)
• Строительный уровень (пузырьковый или лазерный)
• Рулетка и карандаш
• Набор отверток (шлицевая, крестовая, индикаторная)
• Стриппер (инструмент для снятия изоляции)
• Мультиметр (для проверки напряжения и целостности цепи)
• Кусачки и плоскогубцы
• Нож для снятия изоляции
• Шпатель для заделки штроб
• Пылесос строительный (для уборки пыли)

Таблица 2: Перечень инструментов и их назначение

Организация рабочего пространства

Перед началом любых электромонтажных работ первоочередная мера — полное отключение электропитания на главном щитке. Это гарантирует безопасность и исключает риск поражения электрическим током. Защитите мебель и напольные покрытия от пыли и строительного мусора с помощью плотной пленки или картона, так как штробление и бурение создают много грязи. Подготовьте удобное рабочее место, обеспечив достаточное освещение и свободный доступ к обрабатываемым участкам стен. Убедитесь, что все необходимые инструменты находятся под рукой, чтобы не отвлекаться в процессе работы.

Разметка и подготовка стеновой поверхности

Точная разметка — ключевой этап для эстетичного и функционального монтажа. Определите точные места установки выключателей, используя рулетку и строительный уровень. Стандартные высоты для выключателей: 90 см от пола (для детских комнат или удобства использования сидя) и 150 см (традиционный стандарт). Для проходных выключателей убедитесь, что они расположены на одинаковой высоте. Проверьте вертикальность линий разметки, чтобы избежать перекосов. Очистите стены от старой отделки, пыли и грязи в местах будущих работ. При необходимости загрунтуйте участки, где будет наноситься штукатурка или шпаклевка. Устраните крупные дефекты поверхности, такие как трещины или сколы, чтобы обеспечить ровную основу для монтажа подрозетников и штроб. Убедитесь, что стена готова к штроблению и бурению, не имеет скрытых коммуникаций в местах прокладки.

Детальный алгоритм монтажа

Монтаж выключателей на разной высоте включает в себя несколько последовательных этапов, каждый из которых требует внимательности и аккуратности. Ниже представлена пошаговая инструкция с учетом нюансов и возможных сложностей.

1. Разметка высот согласно проекту (30-60 мин): Используя рулетку и лазерный или пузырьковый уровень, точно отметьте места установки подрозетников и трассы для кабеля. Убедитесь, что все выключатели расположены на желаемой высоте и строго по горизонтали/вертикали.
2. Бурение отверстий под подрозетники (15-30 мин на точку): С помощью перфоратора и коронки диаметром 68 мм сделайте отверстия в размеченных местах. Глубина отверстия должна быть достаточной для полного погружения подрозетника.

   Пример из личного опыта: Однажды при монтаже выключателя в гипсокартонной стене я столкнулся с тем, что подрозетник плохо держался из-за слишком большого отверстия. Пришлось использовать специальную монтажную пену для гипсокартона, чтобы обеспечить надежную фиксацию и избежать люфта.
3. Штробление каналов для кабеля (30-60 мин на метр): Используйте штроборез или перфоратор с зубилом для создания каналов (штроб) от распределительной коробки до каждого подрозетника. Глубина штробы должна позволять уложить кабель с небольшим запасом и заштукатурить его.
4. Прокладка кабельных линий (20-40 мин на линию): Уложите кабель ВВГнг в подготовленные штробы. При необходимости используйте гофрированную трубу для дополнительной защиты. Кабель должен лежать свободно, без натяжения.

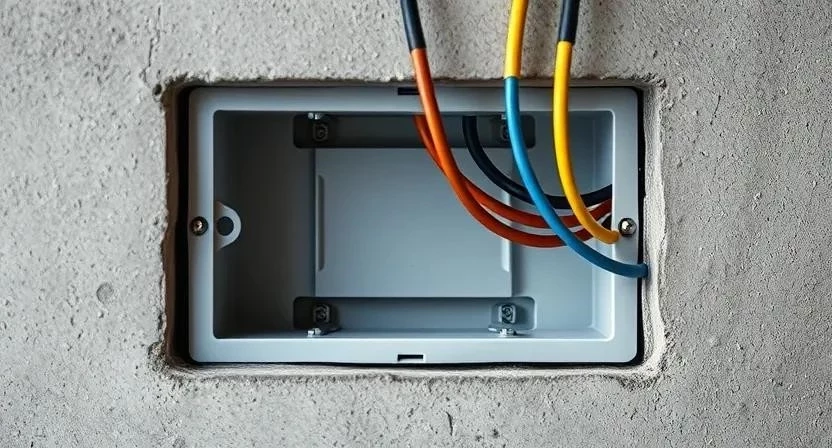

5. Фиксация подрозетников в стенах (10-20 мин на точку): Замешайте алебастр или быстросохнущую монтажную смесь. Установите подрозетник в отверстие, заполнив пространство вокруг него смесью. Убедитесь, что подрозетник установлен ровно, его края не выступают за плоскость стены.
6. Подводка проводов к выключателям (5-10 мин на точку): Заведите концы кабеля в подрозетник, оставляя запас в 10-15 см для удобства подключения. Закрепите кабель в штробе алебастром или специальными скобами.

   Пример из личного опыта: В другом случае, при штроблении бетонной стены, перфоратор постоянно перегревался. Важно делать перерывы в работе, чтобы инструмент остыл, иначе можно его повредить и значительно увеличить время выполнения задачи.
7. Стриппинг и зачистка жил (5-10 мин на точку): С помощью стриппера аккуратно снимите внешнюю изоляцию кабеля внутри подрозетника, а затем зачистите концы каждой жилы на 1-1.5 см.
8. Подключение механизмов выключателей (10-20 мин на точку): Подключите фазный провод к входной клемме выключателя, а отходящие провода к клеммам, управляющим светильниками. Затяните винты надежно, но без чрезмерного усилия.

   Пример из личного опыта: При подключении механизма выключателя я поспешил и не до конца зачистил изоляцию с фазного провода. В итоге, после включения питания, выключатель не работал. Пришлось отключать электричество, разбирать и заново зачищать провод, что отняло лишние 15 минут, но гарантировало правильное подключение.
9. Установка декоративных рамок и клавиш (5-10 мин на точку): Установите механизм выключателя в подрозетник, закрепив его винтами. Затем установите декоративную рамку и клавиши.
10. Проверка работоспособности системы (5-10 мин): Включите электропитание на щитке. Проверьте работу каждого выключателя, убедившись, что освещение включается и выключается корректно.

Таблица 3: Пошаговый план-график работ

Особенности процесса и условия

При проведении электромонтажных работ важно учитывать ряд факторов, которые могут повлиять на качество и долговечность результата. Работы рекомендуется проводить при температуре от +5°C до +30°C и относительной влажности не более 70%. Эти условия важны для правильного высыхания строительных смесей, используемых для фиксации подрозетников, и сохранения свойств изоляции кабеля. Штукатурка или алебастр, применяемые для закрепления подрозетников, высыхают в течение 24-48 часов. До полного затвердевания не рекомендуется нагружать конструкцию, чтобы избежать смещения. Всегда убедитесь, что сечение кабеля соответствует мощности подключаемых приборов и типу выключателя. Клеммники должны быть подобраны под сечение жил кабеля для обеспечения надежного контакта и предотвращения перегрева.

Типичные недочеты при монтаже

Даже опытные мастера иногда допускают ошибки, но новички сталкиваются с ними чаще. Знание типичных проблем поможет их избежать.

1. Неточная разметка высоты: Одна из самых распространенных ошибок, приводящая к криво установленному выключателю. Это портит эстетику помещения и может вызывать дискомфорт при использовании.
2. Неправильный выбор сечения кабеля: Использование кабеля недостаточного сечения для предполагаемой нагрузки может вызвать перегрев проводки, оплавление изоляции и стать причиной пожара.
3. Плохая фиксация подрозетника: Если подрозетник закреплен недостаточно прочно, он будет расшатываться при каждом нажатии на выключатель, что со временем приведет к его полному выпадению.
4. Отсутствие заземления: Игнорирование заземляющего провода, если оно предусмотрено схемой электропроводки, создает серьезную опасность поражения электрическим током при неисправности прибора.
5. Недостаточная зачистка или повреждение изоляции: Неполное снятие изоляции или, наоборот, повреждение жил при зачистке может привести к плохому контакту, искрению или короткому замыканию.
6. Неправильное подключение: Перепутывание фазного и нулевого провода, или неправильное подключение проходных выключателей, приведет к неработоспособности схемы или некорректному функционированию.

Большинство ошибок можно исправить, но это требует дополнительных затрат времени и материалов. Например, для исправления кривой установки придется демонтировать подрозетник, расширять или заделывать отверстие и заново его фиксировать, что влечет за собой дополнительные штукатурные работы.

Экономическая сторона проекта

Расчет стоимости монтажа выключателей включает в себя затраты на материалы и оплату работы мастера. Самостоятельное выполнение работ позволяет значительно сэкономить, но требует наличия инструментов, времени и навыков. При найме профессионала вы получаете гарантию качества и экономите личное время.

Таблица 4: Расчет стоимости монтажа выключателя (на 1 точку)

Таблица 5: Сравнение стоимости: Своими руками vs Мастер

Эксплуатация и обслуживание

После завершения монтажа и введения системы в эксплуатацию, важно соблюдать рекомендации по уходу и обслуживанию. Через 1-2 месяца после монтажа рекомендуется проверить надежность затяжки винтовых контактов в выключателях, так как провода могут немного ‘усаживаться’, что ослабляет контакт. Всегда соблюдайте правила электробезопасности, не перегружайте электросеть и используйте выключатели строго по назначению. Срок службы качественных выключателей составляет 10-15 лет, однако механизмы могут изнашиваться быстрее при интенсивной эксплуатации или в условиях повышенной влажности. Ревизию всей электропроводки и электроустановочных изделий желательно проводить каждые 5-7 лет, чтобы своевременно выявить и устранить потенциальные проблемы.

Современные решения для управления светом

Помимо традиционного проводного монтажа, существуют альтернативные варианты, предлагающие большую гибкость и функциональность.

• Беспроводные выключатели: Эти устройства позволяют управлять освещением без прокладки кабелей к самому выключателю, что значительно упрощает монтаж и позволяет размещать их в любом удобном месте. Они работают от батареек или кинетической энергии.
• Умные реле: Интегрируются в систему ‘умного дома’, предлагая дистанционное управление освещением через смартфон, планшет или голосовые команды. Устанавливаются непосредственно в подрозетник или распределительную коробку.
• Установка диммеров: Диммеры позволяют регулировать яркость освещения, создавая различную атмосферу в помещении и экономя электроэнергию. Важно выбирать диммеры, совместимые с типом используемых ламп (LED, галогенные).
• Сенсорные выключатели: Современные сенсорные панели придают интерьеру футуристический вид и могут иметь дополнительные функции, такие как подсветка или таймер отключения.

Традиционный проводной монтаж является наиболее надежным и привычным решением. Однако альтернативные варианты предлагают большую гибкость в дизайне и функциональности, хотя их стоимость, как правило, выше, а установка может потребовать специфических знаний по настройке систем «умного дома».

Ответы на часто задаваемые вопросы

1. Какая стандартная высота установки выключателей по ГОСТ?

   В России нет строгого ГОСТа, регламентирующего высоту установки выключателей. Общепринятыми стандартами являются 90 см от пола (евростандарт) и 150 см (советский стандарт). Выбор зависит от личных предпочтений и эргономики помещения.

2. Можно ли ставить выключатель рядом с дверным проемом?

   Выключатель обычно устанавливают со стороны дверной ручки на расстоянии 10-15 см от края проема, чтобы он был легко доступен сразу при входе в комнату.

3. Как выбрать высоту выключателя для детской комнаты?

   Для детских комнат часто выбирают высоту 90-100 см от пола, чтобы ребенок мог самостоятельно включать и выключать свет. Важно также учитывать безопасность и использовать выключатели с защитой.

4. Нужно ли отключать электричество при установке выключателя?

   Да, это обязательное требование безопасности. Перед началом любых работ с электропроводкой необходимо полностью обесточить соответствующий участок или всю квартиру/дом на главном щитке.

5. Какой кабель использовать для выключателя?

   Для освещения обычно используется медный кабель ВВГнг 3х1.5 мм² (фаза, ноль, заземление). Для двухклавишных выключателей может потребоваться кабель с большим количеством жил, например, 4х1.5 мм².

6. Как проверить правильность подключения выключателя?

   После монтажа и до установки декоративных элементов, включите питание и проверьте работоспособность выключателя. С помощью индикаторной отвертки убедитесь, что фаза приходит на выключатель и отходит к светильнику при включении.

7. Можно ли устанавливать выключатель в ванной комнате?

   Выключатели в ванной комнате разрешено устанавливать только за пределами влажных зон (зон 0, 1, 2) и на расстоянии не менее 60 см от душевой кабины или ванны. Рекомендуется использовать выключатели с высокой степенью защиты от влаги (IP44 и выше).

8. Влияет ли тип стены (бетон, гипсокартон) на процесс монтажа?

   Да, влияет. Для бетонных и кирпичных стен требуется штробление и бурение перфоратором, а подрозетники фиксируются алебастром. Для гипсокартонных стен используются специальные подрозетники с лапками, а кабель прокладывается внутри полости стены.
