Монтаж встроенной кухонной техники требует строгого соблюдения электротехнических норм для предотвращения коротких замыканий и пожаров. Процесс занимает в среднем от 4 до 8 часов, а сложность работ оценивается как средняя или высокая в зависимости от состояния существующей проводки. Правильное подключение варочной панели и духовки гарантирует безопасность эксплуатации и долговечность оборудования. Данный алгоритм действий позволяет выполнить установку в соответствии с техническими требованиями.
Особенности подготовки к монтажу
Электромонтажные работы требуют базовых навыков работы с электрикой и понимания принципов распределения нагрузки. Оптимальным этапом для прокладки силовых кабелей является стадия черновых работ в ремонте, когда стены еще не зашиты и не оклеены. Это позволяет избежать штробления готовых поверхностей и проложить трассы кратчайшим путем от щитка.
Перечень необходимых материалов
Для обеспечения надежного контакта и пожарной безопасности следует использовать только сертифицированные компоненты. Основной упор делается на негорючие материалы и подходящее сечение жил.
- Кабель ВВГнг-LS 3х2.5 (для духовки)
- Кабель ВВГнг-LS 3х4 (для варочной панели)

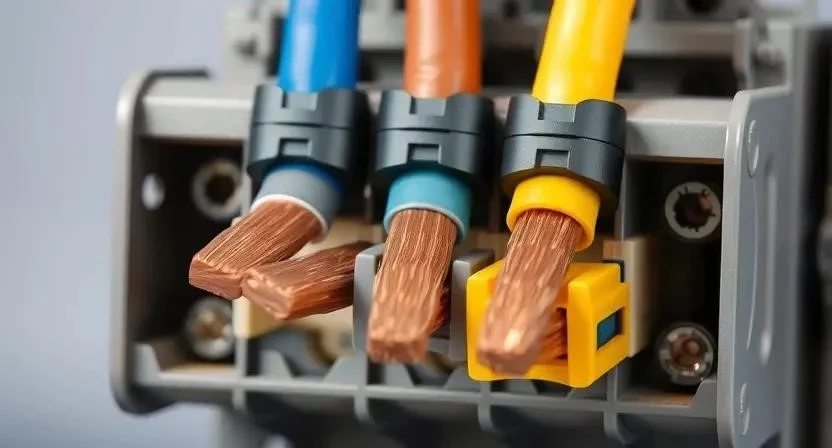

- Клеммная колодка с зажимами

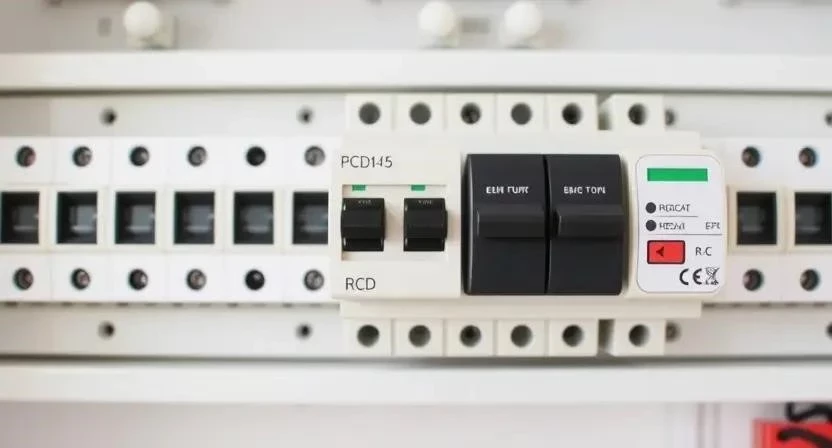

- Автоматический выключатель в щиток
- Гофрированная труба ПВХ
- Изолента ПВХ
- Распределительная коробка
- Силовая розетка для электроплит
- Наконечники НШВИ для многожильного провода
| Материал | Расход (примерный) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х4 | 10 м | 150 руб/м | 1500 руб |
| Кабель ВВГнг-LS 3х2.5 | 10 м | 100 руб/м | 1000 руб |
| Автомат (16А/25А) | 2 шт | 400 руб | 800 руб |
| Гофра ПВХ 20мм | 20 м | 30 руб/м | 600 руб |
| Клеммник/Розетка | 1 комплект | 700 руб | 700 руб |

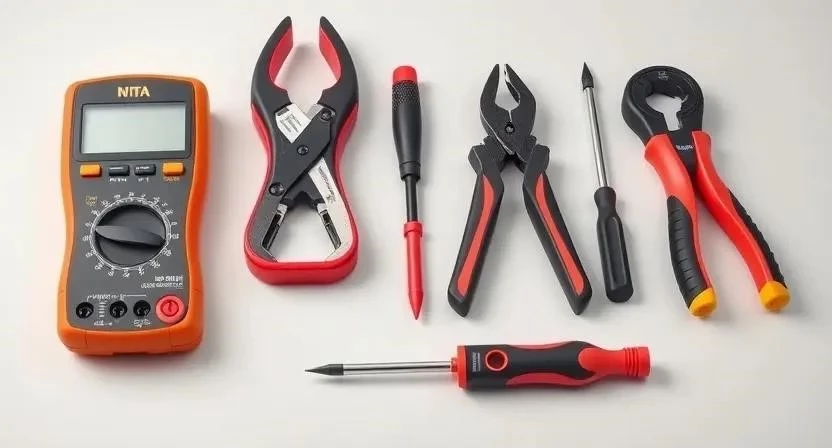

Инструментарий для установки
Набор инструментов должен включать приборы для зачистки проводов и проверки напряжения. Большинство из этих позиций доступны в любом строительном магазине, а профессиональный мультиметр можно взять в аренду.
- Стриппер — для быстрой и аккуратной зачистки изоляции
- Отвертки (крестовая и плоская) — для затяжки клемм
- Мультиметр — для проверки целостности цепи и напряжения
- Индикаторная отвертка — для поиска фазного провода
- Пассатижи — для обрезки и загиба жил
- Строительный нож — для вскрытия внешней оболочки кабеля
- Уровень — для контроля ровности установки техники
Организация рабочего пространства
Свободное место под кухонным гарнитуром позволяет беспрепятственно перемещаться и работать с оборудованием. Пол и мебель рекомендуется защитить плотной пленкой или картоном во избежание царапин. Важно обеспечить свободный доступ к электрощитку на протяжении всего процесса монтажа.
Подготовка посадочных мест
Вентиляционные зазоры в мебели должны строго соответствовать требованиям производителя, чтобы избежать перегрева электроники. Ниши необходимо очистить от строительного мусора и опилок. Перед подключением проверяется наличие заземления в сети и готовность электроточек (выход кабелей из стен).
Алгоритм выполнения работ
Следование четкой последовательности действий исключает риск ошибок и повреждения техники. Из личного опыта: однажды при монтаже обнаружилось, что кабель был заведен слишком коротко, и пришлось устанавливать дополнительную распределительную коробку, чтобы не перетягивать линию от щитка.
- Изучение технического паспорта оборудования (15 мин).
- Полное обесточивание линии в электрощите (5 мин).
- Прокладка силового кабеля к точкам подключения (1-2 часа).
- Установка распределительной коробки или специализированной розетки (30 мин).
- Монтаж варочной панели в отверстие столешницы (20 мин).
- Подключение кабеля к клеммам варочной панели (30 мин).
- Установка духовки в предназначенную нишу (20 мин).
- Подключение духовки к сети через розетку или напрямую (20 мин).
- Тщательная проверка надежности всех винтовых соединений (15 мин).
- Тестовое включение: проверка всех конфорок и режимов духовки (30 мин).
- Окончательная фиксация техники в мебели (15 мин).
- Герметизация и закрытие технических отверстий (15 мин).
Технические нюансы монтажа
Соблюдение температурного режима в помещении важно при работе с изоляцией кабелей. Сечение провода должно быть не менее 2.5 мм² для духовки и 4 мм² для варочной панели при высокой мощности. Влажность кухни может влиять на окисление контактов, поэтому рекомендуется использовать качественные клеммники. Совместимость кабелей должна подтверждаться их маркировкой (например, ВВГнг-LS).
Типичные ошибки при установке
Игнорирование правил электромонтажа приводит к преждевременному выходу техники из строя. В одном из случаев отсутствие вентиляционных зазоров привело к срабатыванию термозащиты духовки уже через 10 минут работы.
- Использование слишком тонких проводов, которые греются под нагрузкой.
- Отсутствие заземления, что создает риск поражения током от корпуса.
- Применение скруток вместо сертифицированных клеммников.
- Игнорирование зазоров для циркуляции воздуха вокруг приборов.
- Установка автомата с заниженным номиналом, который постоянно выбивает.
Финансовые расчеты
Стоимость монтажа складывается из затрат на материалы и оплаты услуг специалиста. Самостоятельная установка позволяет сэкономить, но требует наличия инструмента и знаний. Практика показывает, что вызов профессионального электрика для подключения варочной панели окупается отсутствием проблем с оплавленными розетками в будущем.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 4000 руб | 4000 руб | 0 руб |
| Работа по монтажу | 0 руб | 3000 руб | 3000 руб |
| Расходники | 500 руб | 500 руб | 0 руб |
| 4500 руб | 7500 руб | 3000 руб |
| Мощность техники | Рекомендуемый автомат | Сечение кабеля | Тип нагрузки |
|---|---|---|---|
| до 3.5 кВт | 16А | 2.5 мм² | Низкая |
| до 5.5 кВт | 25А | 4 мм² | Средняя |
| до 7.5 кВт | 32А | 6 мм² | Высокая |
| до 11 кВт | 40А | 6-10 мм² | Очень высокая |
| Смешанная | Раздельные | Разное | Комбинированная |
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка | 1 час | Защита мебели |
| Проводка | 2 часа | Соблюдение сечения |
| Монтаж панели | 1 час | Проверка зазоров |
| Монтаж духовки | 1 час | Заземление |
| Тестирование | 1 час | Проверка всех режимов |
Правила эксплуатации после установки
Регулярное использование техники требует периодического контроля состояния соединений. Раз в год рекомендуется проверять затяжку винтов в клеммных колодках, так как от вибраций и перепадов температур они могут ослабнуть. Очистка поверхностей должна проводиться мягкими средствами, чтобы не повредить сенсорные панели и электронные модули.
Варианты подключения
Существует два основных подхода к электромонтажу: использование одной общей линии или раздельных автоматов для каждого прибора. Раздельные линии считаются более надежными, так как позволяют независимо управлять питанием и снижают нагрузку на один кабель. Специализированные розетки для электроплит обеспечивают более плотный контакт и устойчивость к высоким токам по сравнению с бытовыми розетками.
Ответы на частые вопросы
Можно ли подключать духовку и панель в одну розетку?
Это допустимо только при условии, что суммарная мощность приборов не превышает допустимую нагрузку розетки и кабеля, но рекомендуется раздельный монтаж.
Какое сечение провода нужно для варочной панели?
Обычно используется медный кабель сечением 4 мм² для обеспечения безопасности при высоких нагрузках.
Обязательно ли ставить УЗО?
Да, установка устройства защитного отключения (УЗО) необходима для защиты людей от поражения электрическим током.
Что делать, если в доме нет заземления?
В таком случае необходимо проложить отдельный контур заземления, так как использование техники без него опасно.
Можно ли использовать удлинитель для духовки?
Категорически запрещено, так как большинство удлинителей не рассчитаны на высокую мощность духовки и могут расплавиться.
Чем заменить клеммную колодку?
Можно использовать качественные WAGO-соединители, подходящие под соответствующее сечение провода.
Почему выбивает автомат при включении двух конфорок?
Это свидетельствует о перегрузке сети или о том, что номинал автомата подобран неправильно (слишком мал).
Как проверить фазу мультиметром?
Один щуп прижимается к заземленному металлическому корпусу, а вторым касаются оголенного провода — при наличии фазы прибор покажет напряжение.
