Монтаж светодиодной подсветки своими руками пошаговое руководство

Создание уникального освещения в интерьере является эффективным способом преобразить любое пространство, добавив ему современности и уюта. Монтаж светодиодной подсветки своими руками позволяет значительно сэкономить средства и получить результат, полностью соответствующий личным предпочтениям. Этот процесс, при тщательной подготовке и соблюдении технологии, занимает от нескольких часов до одного дня, в зависимости от масштаба проекта и сложности конфигурации. Следуя подробному пошаговому руководству, можно добиться профессионального результата, значительно улучшив эстетику и функциональность помещения.

Что нужно знать перед началом работ

Прежде чем приступить к установке, важно провести предварительную оценку предстоящих задач. Понимание сложности работы, наличия необходимых навыков в электрике и планирование временных затрат существенно упрощают процесс. Оптимальное время для проведения монтажа — период, когда нет спешки и можно уделить проекту достаточно внимания, обычно в сухую погоду, чтобы избежать проблем с влажностью при работе с электроникой.

Для успешного выполнения монтажа следует учесть несколько ключевых аспектов:

1. Оценка навыков: Убедитесь, что обладаете базовыми знаниями в области электрики, такими как умение работать с проводами, паять и безопасно подключать компоненты.
2. Изучение схемы: Внимательно ознакомьтесь со схемой подключения светодиодной ленты, блока питания, контроллера и диммера, если они предусмотрены.
3. Расчет времени: Реалистично оцените, сколько времени потребуется на каждый этап, включая подготовку, монтаж и тестирование. Обычно простой проект занимает 3-5 часов.
4. Выбор места: Определите точное место установки подсветки, учитывая доступность электросети и эстетические пожелания.
5. Проверка совместимости: Убедитесь, что все компоненты (лента, блок питания) совместимы по напряжению (12В или 24В) и мощности.
6. Теплоотвод: Заранее продумайте систему теплоотвода, особенно для мощных лент, чтобы предотвратить перегрев и продлить срок службы.
7. Бюджет: Составьте предварительный бюджет, чтобы избежать непредвиденных расходов в процессе работы.

Личный опыт: В начале своего первого проекта по монтажу подсветки я недооценил важность правильного расчета мощности блока питания. Купил блок с запасом всего в 10%, что привело к его перегреву и быстрому выходу из строя. Пришлось докупать новый, более мощный источник, что увеличило время и стоимость работ. Теперь всегда закладываю запас не менее 20-30%.

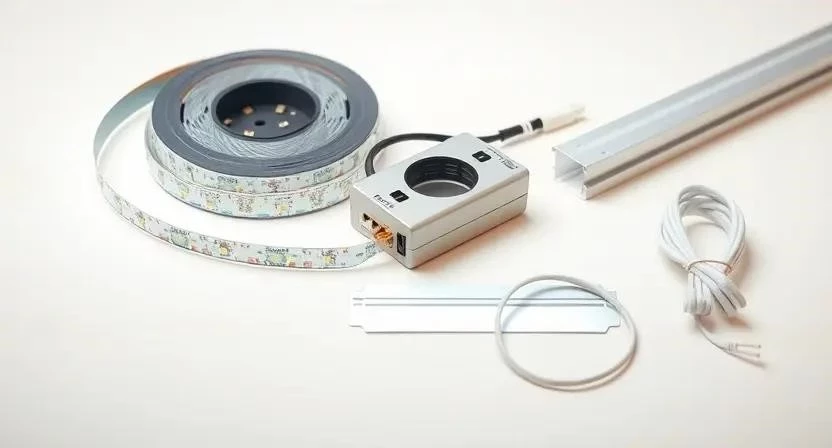

Необходимые материалы для подсветки

Тщательный подбор и расчет материалов — залог долговечности и эффективности светодиодной подсветки. Важно выбрать качественные компоненты, соответствующие условиям эксплуатации. Приобретать все необходимое рекомендуется в специализированных магазинах, где могут предоставить консультацию и гарантию на продукцию.

Основные компоненты, которые потребуются для установки:

• Светодиодная лента: Выбирайте нужную яркость, цвет и степень защиты (IP) в зависимости от места установки. Расход рассчитывается исходя из длины необходимой подсветки.
• Блок питания (драйвер): Преобразует сетевое напряжение в необходимое для ленты (12В или 24В). Мощность блока должна быть на 20-30% выше суммарной мощности ленты.
• Алюминиевый профиль: Обеспечивает отвод тепла от ленты, защищает ее от повреждений и создает равномерное свечение при использовании рассеивателя.
• Рассеиватель (экран): Устанавливается в профиль для смягчения света и скрытия отдельных диодов.
• Контроллер и диммер (опционально): Позволяют регулировать яркость и цвет свечения (для RGB-лент).
• Провода (ПВС или ШВВП): Для подключения ленты к блоку питания. Сечение провода выбирается в зависимости от мощности и длины.
• Коннекторы или припой: Для соединения отрезков ленты и подключения проводов.
• Двусторонний скотч или клей: Для дополнительной фиксации профиля или ленты (если не используется самоклеящаяся лента).
• Термоусадочные трубки или изолента: Для изоляции мест пайки.
• Монтажная коробка: Для скрытого размещения блока питания и контроллера.

Таблица необходимых материалов и их расход

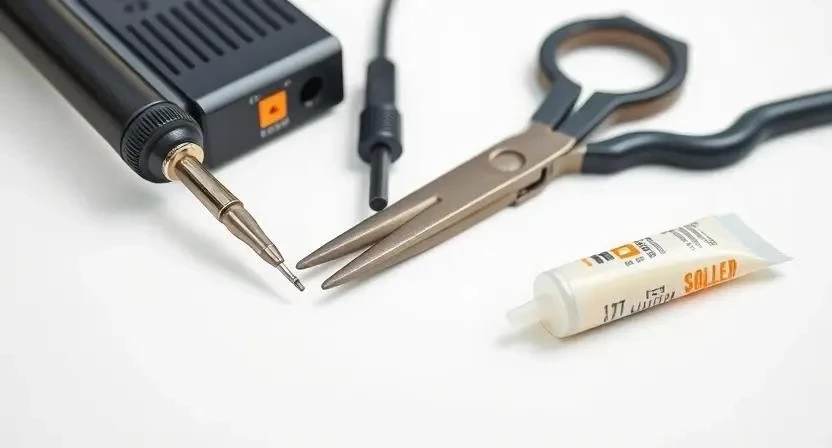

Инструменты для монтажа

Наличие правильного набора инструментов значительно упрощает процесс установки и гарантирует качественный результат. Некоторые инструменты могут быть в домашнем арсенале, другие, возможно, придется приобрести или взять в аренду.

Список необходимых инструментов:

• Измерительная рулетка: Для точных замеров длины ленты и профиля.
• Строительный уровень: Для ровной установки профиля.
• Маркер или карандаш: Для разметки мест крепления.
• Ножницы или кусачки: Для нарезки ленты и проводов.
• Стриппер (инструмент для зачистки проводов): Обеспечивает аккуратную и безопасную зачистку изоляции.
• Паяльник и припой: Необходимы для надежного соединения контактов ленты и проводов, если не используются коннекторы.
• Отвертки (крестовая и плоская): Для крепления клемм блока питания и монтажных коробок.
• Дрель или шуруповерт: Для сверления отверстий и крепления профиля.
• Клеевой пистолет или клей: Для фиксации элементов, если требуется.
• Мультиметр: Для проверки напряжения и правильности подключения.

Таблица необходимых инструментов

Подготовка помещения к работе

Перед началом любых монтажных работ крайне важно правильно подготовить рабочую зону. Это не только облегчит процесс установки, но и обеспечит сохранность мебели, пола и других элементов интерьера. Тщательная подготовка помогает избежать лишней уборки после завершения проекта.

Процесс подготовки включает следующие шаги:

• Освободите пространство от лишних предметов, мебели, которые могут мешать или быть повреждены.
• Защитите пол и крупногабаритную мебель пленкой или старыми газетами от пыли и случайных повреждений.
• Организуйте рабочее место так, чтобы все необходимые инструменты и материалы были под рукой.
• Подготовьте емкость для строительного мусора, чтобы сразу убирать обрезки проводов, упаковку и другие отходы.
• Обеспечьте хорошее освещение рабочей зоны для точности выполнения задач.

Подготовка поверхности для монтажа

Качество сцепления светодиодной ленты с поверхностью напрямую влияет на долговечность и эстетику подсветки. Неровная или грязная основа может привести к отклеиванию ленты и неаккуратному виду. Этот этап требует особого внимания и аккуратности.

Выполните следующие действия для подготовки поверхности:

1. Очистка от пыли: Тщательно протрите место будущей установки сухой или слегка влажной тканью, чтобы удалить всю пыль.
2. Обезжиривание: Используйте спиртосодержащий раствор или специальный обезжириватель для удаления жировых пятен и остатков грязи. Это обеспечит максимальное сцепление клеевого слоя ленты.
3. Выравнивание: Если поверхность имеет значительные неровности, их необходимо зашпаклевать и отшлифовать. Алюминиевый профиль может скрыть мелкие дефекты, но крупные изъяны будут заметны.
4. Грунтовка (при необходимости): Для пористых или сильно впитывающих поверхностей рекомендуется использовать грунтовку. Это улучшит адгезию и укрепит основание.
5. Ремонт дефектов: Заделайте трещины, сколы и другие повреждения, чтобы поверхность была максимально гладкой и прочной.
6. Сушка: Убедитесь, что поверхность полностью сухая после очистки, обезжиривания или грунтовки. Влага может негативно повлиять на клеевые свойства ленты.
7. Проверка готовности: Проведите тест на адгезию, приклеив небольшой кусочек двустороннего скотча. Если он хорошо держится, поверхность готова к монтажу.

Пошаговая инструкция по монтажу светодиодной подсветки

Установка светодиодной подсветки требует последовательности и внимания к деталям. Каждый шаг важен для обеспечения безопасности, функциональности и эстетики конечного результата. Следуйте этим рекомендациям для получения качественного освещения.

1. Планирование и разметка (30-60 мин): Определите точное местоположение профиля и блока питания. С помощью рулетки и уровня сделайте аккуратную разметку на поверхности. Учтите расположение электрической розетки или точки подключения.
2. Подготовка профиля (15-30 мин): Если профиль длиннее необходимого, аккуратно отрежьте его ножовкой по металлу. Просверлите отверстия для крепления профиля к поверхности, если он не самоклеящийся.
3. Установка алюминиевого профиля (30-60 мин): Прикрепите профиль к размеченной поверхности с помощью саморезов, клипс или двустороннего скотча. Убедитесь в его ровном положении, используя строительный уровень. Оставьте небольшой зазор для проводов, если это необходимо.

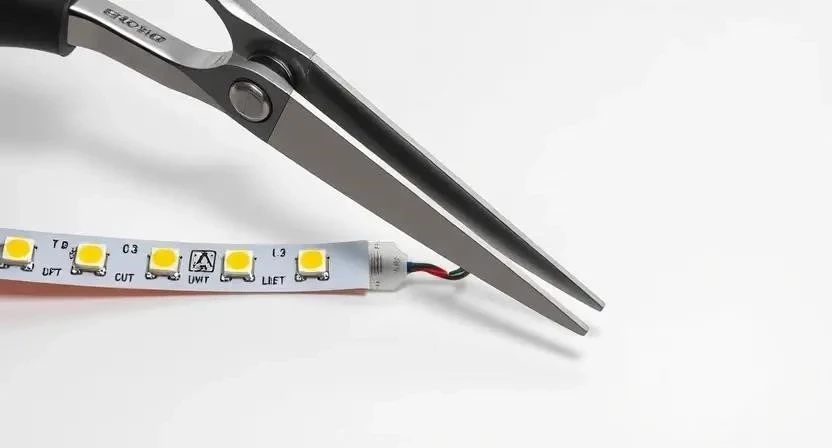

4. Нарезка светодиодной ленты (10-20 мин): Разрежьте ленту на отрезки нужной длины строго по специальным меткам, обозначенным на ленте (обычно каждые 3 или 5 см). Использование ножниц обеспечит ровный срез.

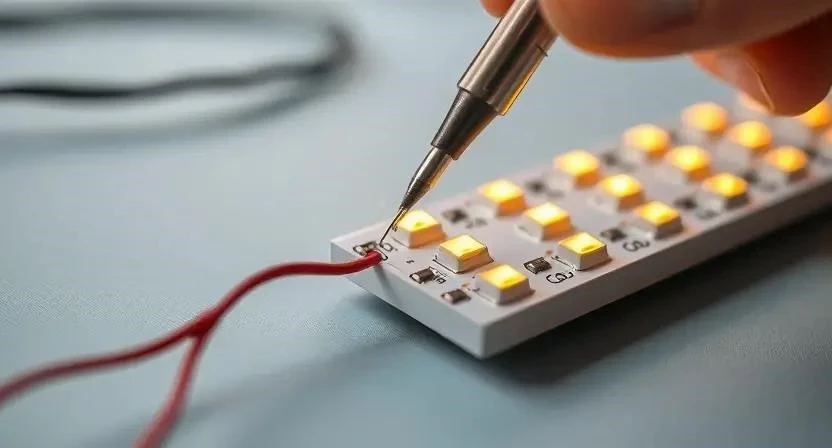

5. Пайка или подключение коннекторов (30-90 мин): Зачистите контакты на концах ленты и проводах стриппером. Припаяйте провода к контактным площадкам ленты, соблюдая полярность (+ к +, — к -). Если используете коннекторы, просто вставьте ленту и провода в них. Изолируйте места пайки термоусадочными трубками или изолентой.
6. Размещение ленты в профиле (15-30 мин): Снимите защитный слой с клеевой основы ленты и аккуратно приклейте ее внутрь алюминиевого профиля. Прижимайте ленту равномерно по всей длине, избегая пузырей и перекосов.
7. Подключение к блоку питания (20-40 мин): Подключите провода от ленты к выходным клеммам блока питания (DC 12V/24V). Сетевой провод (AC 220V) подключите к входным клеммам блока питания. Убедитесь в надежности всех соединений. Если используется контроллер/диммер, он подключается между блоком питания и лентой.
8. Тестирование системы (5-10 мин): Перед окончательной фиксацией и сборкой включите подсветку в сеть. Проверьте, равномерно ли светится лента, нет ли мерцания или других проблем.
9. Установка рассеивателя (10-20 мин): После успешного тестирования установите рассеиватель в профиль, защелкнув его или вставив в пазы.
10. Фиксация блока питания и проводов (15-30 мин): Аккуратно закрепите блок питания и контроллер (если есть) в монтажной коробке или другом скрытом месте. Зафиксируйте провода так, чтобы они не свисали и не мешали.

Личный опыт: Однажды при пайке контактов я случайно перепутал полярность. После подключения лента не загорелась. Пришлось отпаивать провода, проверять мультиметром полярность на ленте и блоке питания, а затем перепаивать. Это добавило полчаса к работе, но научило быть более внимательным на этапе пайки.

Личный опыт: При установке подсветки на кухне я столкнулся с проблемой, когда алюминиевый профиль не хотел ровно приклеиваться к неидеально ровной поверхности. Решением стало использование тонкого слоя монтажного клея в дополнение к двустороннему скотчу. Это обеспечило надежную фиксацию и выравнивание мелких дефектов.

График выполнения работ

Важные нюансы монтажа

Успешный и долговечный монтаж светодиодной подсветки зависит от учета нескольких критически важных факторов. Эти детали могут показаться незначительными, но они напрямую влияют на работоспособность и срок службы системы.

• Температура и влажность: Монтаж следует проводить в условиях комнатной температуры (оптимально +18°C до +25°C) и нормальной влажности. Экстремальные условия могут негативно сказаться на клеевой основе ленты и работе электроники.
• Время высыхания клея: Если для фиксации профиля или других элементов используется клей, необходимо строго соблюдать рекомендованное производителем время высыхания перед дальнейшими работами или эксплуатацией.
• Совместимость напряжения: Всегда проверяйте, чтобы напряжение светодиодной ленты (12В или 24В) точно соответствовало выходному напряжению блока питания. Несовпадение приведет к выходу из строя компонентов.
• Правила теплоотвода: Светодиодные ленты выделяют тепло. Для мощных лент обязателен алюминиевый профиль, который служит радиатором. Без адекватного теплоотвода диоды будут перегреваться, быстро деградируя и теряя яркость.
• Длина отрезков: Не рекомендуется подключать слишком длинные отрезки ленты последовательно к одному блоку питания, так как это может привести к падению напряжения и неравномерному свечению (тусклость в конце). При необходимости используйте параллельное подключение или несколько блоков питания.
• Изоляция соединений: Все места пайки и соединения проводов должны быть тщательно изолированы с помощью термоусадочных трубок или качественной изоленты для предотвращения коротких замыканий.
• Запас мощности БП: Мощность блока питания должна иметь запас не менее 20-30% от суммарной мощности подключенной ленты. Это предотвратит перегрузку и продлит срок службы блока.

Частые ошибки при установке

Даже опытные мастера иногда допускают промахи, но знание типичных ошибок помогает их избежать. В контексте монтажа светодиодной подсветки, некоторые недочеты могут привести к серьезным проблемам или сокращению срока службы системы.

Наиболее распространенные ошибки включают:

• Неправильная нарезка ленты: Разрезание ленты не по специальным меткам приводит к повреждению токопроводящих дорожек и выходу из строя части ленты. Всегда режьте строго по обозначенным линиям.
• Неверный подбор мощности блока питания: Использование блока питания с недостаточной мощностью вызывает его перегрев, преждевременный выход из строя и мерцание ленты. Всегда рассчитывайте мощность с запасом.
• Отсутствие алюминиевого профиля: Монтаж мощных светодиодных лент без профиля приводит к их перегреву, быстрому выгоранию диодов и значительному сокращению срока службы. Профиль необходим для отвода тепла.
• Несоблюдение полярности: При подключении ленты к блоку питания или контроллеру важно соблюдать полярность (+ к +, — к -). Обратное подключение может повредить ленту или контроллер.
• Плохая изоляция контактов: Некачественная изоляция мест пайки или соединений может стать причиной короткого замыкания, искрения и даже пожара. Используйте термоусадку или надежную изоленту.
• Грязная или неровная поверхность: Приклеивание ленты на неподготовленную поверхность приводит к ее быстрому отклеиванию и неаккуратному виду. Тщательная очистка и обезжиривание обязательны.
• Игнорирование падения напряжения: При длинных отрезках ленты (более 5 метров) без параллельного подключения или использования нескольких блоков питания, яркость в конце ленты будет заметно ниже, чем в начале.

Расчет стоимости монтажа

Определение бюджета на проект светодиодной подсветки включает в себя затраты на материалы, инструменты и, при необходимости, оплату работы специалиста. Самостоятельный монтаж позволяет значительно сократить расходы, особенно на оплату труда.

Сравнительная таблица стоимости: своими руками vs мастер

Как видно из таблицы, самостоятельный монтаж позволяет сэкономить значительную сумму, которая может быть направлена на приобретение более качественных материалов или других улучшений в доме. Основная экономия достигается за счет отсутствия оплаты за работу.

Уход за подсветкой после завершения

Правильный уход за светодиодной подсветкой гарантирует ее долгий срок службы и сохранение первоначальной яркости. Светодиоды сами по себе не требуют особого обслуживания, но некоторые элементы системы нуждаются во внимании.

Вот несколько рекомендаций по уходу:

• Очистка рассеивателей: Регулярно протирайте рассеиватели от пыли и грязи мягкой сухой или слегка влажной тканью. Скопление пыли снижает яркость света.
• Проверка соединений: Периодически осматривайте видимые соединения на предмет ослабления или повреждений.
• Избегайте прямого воздействия влаги: Если подсветка не имеет высокой степени защиты (IP), избегайте попадания на нее воды.
• Расчет срока службы: Светодиодные ленты рассчитаны на десятки тысяч часов работы (обычно 30 000 – 50 000 часов). При ежедневном использовании по 8 часов, это составляет от 10 до 17 лет.
• Начало полноценной эксплуатации: После завершения монтажа и всех проверок, можно сразу приступать к полноценной эксплуатации. Если использовались клеи, убедитесь, что они полностью высохли по инструкциям производителя.

Альтернативные варианты освещения

Светодиодная подсветка является одним из множества решений для создания акцентного или основного освещения. Существуют и другие технологии, каждая из которых имеет свои особенности, преимущества и недостатки.

Сравнение с аналогами:

• Точечные светильники: Обеспечивают направленный свет, часто используются для зонирования. Требуют врезки в потолок или мебель, что усложняет монтаж. Менее гибкие в создании непрерывных световых линий.
• Неоновые шнуры (гибкий неон): Создают равномерное свечение, похожее на неоновые трубки, но более безопасны и гибки. Могут быть дороже светодиодных лент и имеют меньшую яркость.
• Люминесцентные лампы: Экономичны, но имеют больший размер, не всегда эстетичны, требуют специальной утилизации. Их использование в интерьерной подсветке сокращается.
• Галогенные лампы: Высокая яркость, но очень сильно нагреваются, потребляют много энергии и имеют короткий срок службы по сравнению со светодиодами.

Альтернативные технологии крепления светодиодных лент включают использование специальных клипс, магнитных креплений (для металлических поверхностей) или интеграцию в готовые мебельные конструкции. Выбор зависит от конкретной задачи и эстетических требований.

Часто задаваемые вопросы

Почему светодиодная лента мерцает?

Мерцание чаще всего вызвано недостаточной мощностью или неисправностью блока питания. Также причиной может быть плохое качество самой ленты, перегрев или нестабильное напряжение в сети. Попробуйте заменить блок питания на более мощный или проверить его мультиметром.

Как правильно выбрать цвет светодиодной ленты?

Выбор цвета зависит от желаемой атмосферы. Теплый белый (2700-3000К) создает уют, нейтральный белый (4000-4500К) подходит для рабочих зон, холодный белый (6000К+) — для современного интерьера. RGB-ленты позволяют менять цвет, но их свет часто менее яркий, чем у монохромных.

Можно ли клеить светодиодную ленту прямо на обои?

Не рекомендуется. Обои не обеспечивают достаточного теплоотвода, что может привести к перегреву и быстрому выходу ленты из строя. Кроме того, клеевой слой ленты может повредить обои при демонтаже. Лучше использовать алюминиевый профиль, прикрепленный к стене поверх обоев.

Как подключить диммер к светодиодной подсветке?

Диммер устанавливается между блоком питания и светодиодной лентой. Он имеет входные клеммы для подключения к блоку питания и выходные для подключения к ленте. Важно соблюдать полярность. Убедитесь, что диммер предназначен для работы с вашей лентой (12В/24В) и имеет достаточную мощность.

Какое напряжение выбрать: 12В или 24В?

Ленты на 24В предпочтительнее для длинных участков, так как они меньше подвержены падению напряжения, что обеспечивает более равномерное свечение по всей длине. Для коротких отрезков (до 5 метров) разница несущественна, и 12В ленты более распространены и доступны.

Нужен ли алюминиевый профиль для светодиодной ленты?

Для большинства светодиодных лент, особенно средней и высокой мощности, алюминиевый профиль необходим. Он выполняет функцию радиатора, отводя тепло от диодов, что значительно продлевает срок службы ленты и предотвращает ее перегрев. Кроме того, профиль защищает ленту от механических повреждений и улучшает эстетику, скрывая диоды и создавая равномерное свечение с рассеивателем.

Как рассчитать необходимую мощность блока питания?

Для расчета необходимо умножить потребляемую мощность 1 метра ленты (указана производителем) на общую длину ленты в метрах. К полученному значению добавьте запас 20-30% для стабильной работы и увеличения срока службы блока питания. Например, для 5 метров ленты мощностью 9.6 Вт/м: 5 м * 9.6 Вт/м = 48 Вт. С запасом 25%: 48 Вт * 1.25 = 60 Вт. Нужен блок питания мощностью не менее 60 Вт.
