Монтаж светодиодного освещения требует точности в электрических соединениях и механической фиксации элементов. Среднее время установки в одной комнате составляет от 5 до 8 часов, а стоимость базового комплекта материалов начинается от 3000 рублей. Понимание того, как подключить светодиодный профиль самостоятельно, позволяет создать качественную подсветку без переплат. Тщательный расчет всех компонентов гарантирует стабильную работу системы.
Особенности подготовки к работе
Процесс установки относится к категории средних по сложности. Для успешного завершения потребуются базовые электротехнические навыки, в частности умение работать с паяльником и понимать принципы работы цепей постоянного тока. Оптимально планировать монтаж на этапе чистовой отделки стен и потолков, когда основные грязные работы уже завершены. Время выполнения напрямую зависит от общей длины профиля и сложности схемы разводки проводов.

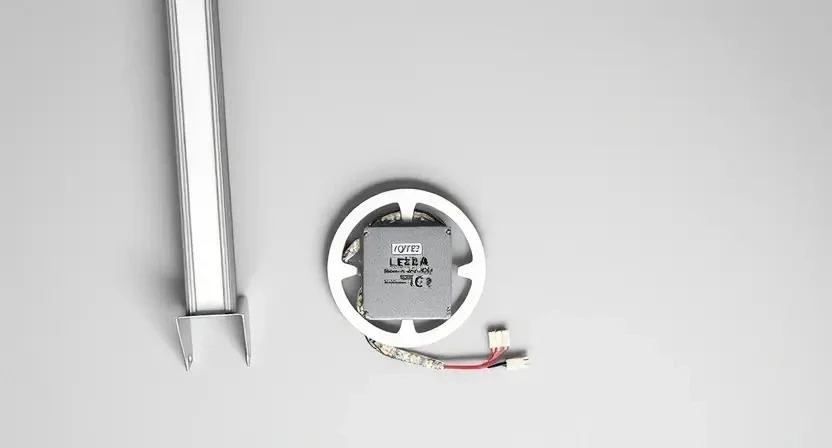

Перечень необходимых материалов
Правильный подбор комплектующих исключает перегрев ленты и мерцание света. Для качественного результата потребуются следующие позиции:
- Алюминиевый профиль (основа и теплоотвод);
- Светодиодная лента (соответствующей мощности и напряжения);
- Блок питания (драйвер) с запасом по мощности;
- Медный многожильный провод подходящего сечения;
- Соединительные коннекторы (если не используется пайка);
- Рассеиватель (матовый или прозрачный);
- Торцевые пластиковые заглушки;
- Крепежные саморезы или двусторонний скотч.
Расчет материалов производится исходя из погонного метра установки. Все компоненты можно приобрести в специализированных магазинах электротехники или строительных гипермаркетах.
| Материал | Расход на 1 метр | Примерная цена за ед. | |
|---|---|---|---|
| Алюминиевый профиль | 1 м | 400 руб. | 400 руб. |
| Светодиодная лента | 1 м | 250 руб. | 250 руб. |
| Рассеиватель | 1 м | 150 руб. | 150 руб. |
| Провод медный | 2 м | 20 руб. | 40 руб. |
| Блок питания (расчетно) | 0.1 шт | 1200 руб. | 120 руб. |

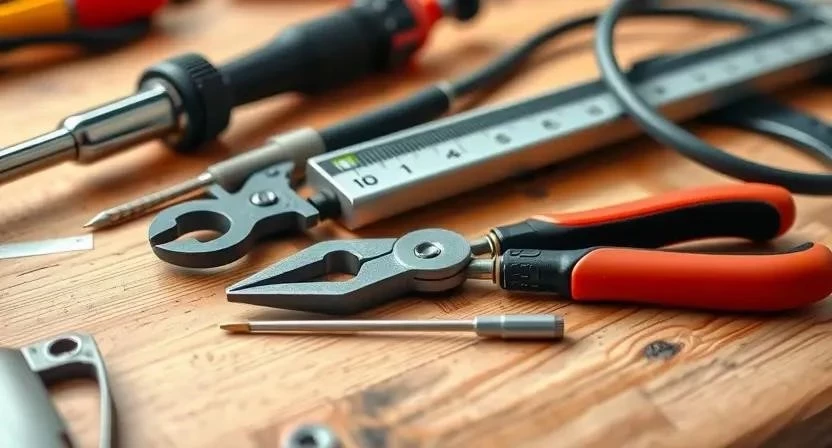

Инструментарий для установки
Качественный инструмент ускоряет работу и минимизирует риск повреждения материалов. Рекомендуется использовать профессиональный или полупрофессиональный инструмент.
- Отвертка или шуруповерт — для фиксации профиля;
- Кусачки или стриппер — для зачистки изоляции проводов;
- Паяльник с припоем — для надежного соединения контактов;
- Канцелярский нож — для резки рассеивателя и ленты;
- Строительный уровень — для соблюдения геометрии;
- Перфоратор или дрель — для сверления отверстий в бетоне/дереве;
- Мультиметр — для проверки напряжения и целостности цепи.
| Инструмент | Назначение | Приоритет |
|---|---|---|
| Паяльник | Создание электрических соединений | Обязательно |
| Уровень | Разметка и выравнивание | Обязательно |
| Шуруповерт | Монтаж профиля к поверхности | Обязательно |
| Мультиметр | Тестирование системы | Желательно |
| Стриппер | Быстрая зачистка проводов | Желательно |
Организация рабочего пространства
Рабочая зона должна быть полностью освобождена от лишних предметов. Мебель и напольное покрытие следует защитить плотной полиэтиленовой пленкой, чтобы избежать попадания металлической стружки от резки профиля. Организуйте место для пайки с хорошим освещением и вентиляцией. Весь строительный мусор необходимо выносить сразу после завершения каждого этапа, чтобы поддерживать чистоту в помещении.
Подготовка поверхности к монтажу
Чистота основания определяет долговечность крепления. Поверхность необходимо тщательно очистить от пыли, жировых пятен и остатков строительных смесей с помощью обезжиривателя. Если поверхность имеет значительные неровности, их следует выровнять шпатлевкой или использовать дополнительные проставки. Разметка мест крепления выполняется с помощью уровня и карандаша, после чего проверяется общая соосность всех линий монтажа.
Поэтапный процесс установки
Соблюдение последовательности действий гарантирует корректную работу освещения. Каждый этап требует внимания к деталям.
- Резка профиля (15 мин). Отрежьте алюминиевый профиль в размер с помощью ножовки по металлу или торцовочной пилы.
- Сверление отверстий (30 мин). Просверлите отверстия в профиле под саморезы с шагом 20-30 см.
- Монтаж профиля (40 мин). Прикрепите профиль к поверхности. Из личного опыта: при монтаже в узкую нишу обнаружил, что профиль задевает край гипсокартона; помогло использование более тонких саморезов с потайной головкой.
- Пайка проводов (60 мин). Припаяйте медные провода к контактным площадкам светодиодной ленты, соблюдая полярность.
- Вклейка ленты (30 мин). Обезжирьте внутреннюю часть профиля и плотно прижмите ленту к алюминиевой основе. Однажды я забыл проверить полярность перед вклейкой ленты, что привело к необходимости перепаивать весь сегмент.
- Подключение к БП (30 мин). Соедините провода от ленты с выходом блока питания.
- Установка заглушек (10 мин). Вставьте торцевые заглушки в концы профиля для защиты от пыли.
- Монтаж рассеивателя (20 мин). Аккуратно защелкните рассеиватель в пазы профиля.
- Тестирование (15 мин). Включите систему в сеть и проверьте отсутствие мерцания или неработающих участков.
- Финальная фиксация (20 мин). Закрепите блок питания в скрытом, но доступном для обслуживания месте. Использование слишком мощного БП в закрытом шкафу привело к его перегреву, поэтому рекомендую оставлять вентиляционные зазоры.
| Этап работ | Время | Особенности |
|---|---|---|
| Резка и сверление | 45 мин | Точность до миллиметра |
| Механический монтаж | 40 мин | Контроль уровня |
| Электрические работы | 90 мин | Качественная пайка |
| Сборка конструкции | 50 мин | Чистота рассеивателя |
| Пусконаладка | 35 мин | Проверка напряжения |
Технические нюансы и правила
При пайке важно соблюдать температурный режим, чтобы не перегреть медную подложку ленты, иначе она может отслоиться. Строго соблюдайте полярность: плюс (+) к плюсу, минус (-) к минусу. Мощность блока питания должна быть рассчитана с запасом 20% от общей мощности ленты для предотвращения перегрева и преждевременного выхода из строя. Напряжение ленты (например, 12V или 24V) должно полностью совпадать с выходным напряжением драйвера.
Типичные ошибки при установке
Новички часто допускают промахи, которые приводят к поломке системы. К наиболее распространенным относятся:
- Использование слишком тонких проводов, что вызывает падение напряжения на длинных участках;
- Отсутствие теплоотвода (монтаж ленты без профиля), что ведет к быстрому выгоранию диодов;
- Неправильный выбор БП по мощности или напряжению;
- Плохая пайка с образованием «холодных» контактов;
- Установка рассеивателя до проверки работоспособности всей цепи.
Расчет стоимости реализации
Затраты на освещение складываются из стоимости материалов и оплаты труда. Самостоятельный монтаж позволяет существенно сэкономить.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы (на 5 м) | 4500 руб. | 4500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 5000 руб. | 5000 руб. |
| Расходники (припой и т.д.) | 300 руб. | 0 руб. | -300 руб. |
| 4800 руб. | 9500 руб. | 4700 руб. |
Эксплуатация и уход
После завершения работ необходимо периодически очищать рассеиватель от пыли с помощью мягкой салфетки из микрофибры. Раз в полгода рекомендуется проверять надежность контактов в местах соединений, особенно если профиль подвергается вибрациям. Срок службы качественных компонентов составляет от 30 000 до 50 000 часов. Соблюдайте правила эксплуатации, не допуская перекрытия вентиляционных отверстий блока питания.
Альтернативные методы монтажа
Существуют способы упростить процесс установки. Вместо пайки можно использовать беспаечные коннекторы, хотя они менее надежны в долгосрочной перспективе. В случаях, когда сверление запрещено, алюминиевый профиль монтируется на усиленный двусторонний скотч или специализированный клей. Для управления яркостью и цветом в схему можно добавить умные контроллеры, поддерживающие работу с мобильными приложениями.
Ответы на популярные вопросы
Как выбрать мощность БП?
Сложите мощность всех отрезков ленты и прибавьте к полученному значению 20% запаса.
Можно ли соединять профили последовательно?
Да, но при большой длине (более 5 метров) необходимо делать дополнительные запитки от БП, чтобы избежать потери яркости в конце линии.
Что делать, если часть ленты не горит?
Проверить целостность пайки в месте разрыва и убедиться, что не поврежден медный провод.
Какой рассеиватель лучше: матовый или прозрачный?
Матовый скрывает отдельные точки светодиодов, создавая ровную линию, прозрачный дает больше света.
Нужно ли заземлять алюминиевый профиль?
В большинстве бытовых случаев заземление профиля не требуется, достаточно заземлить корпус блока питания.
Можно ли использовать обычный скотч для ленты?
Нет, только заводской адгезив или специальный теплопроводный клей, иначе лента отклеится от нагрева.
Влияет ли цвет профиля на освещение?
Цвет самого профиля не влияет, но цвет внутренней части может незначительно менять оттенок света при использовании прозрачного рассеивателя.
Как защитить профиль от влаги?
Используйте ленту с классом защиты IP65/IP67 и герметичные торцевые заглушки.
