Монтаж скрытой электропроводки и штробление стен

Монтаж скрытой электропроводки предполагает создание специальных каналов в стенах для размещения кабельных линий. Прокладка кабеля в штробах позволяет скрыть коммуникации, обеспечив эстетичный вид помещения и защиту проводов от механических повреждений. Стоимость таких работ за один метр может варьироваться от 300 до 800 рублей в зависимости от материала стены. В среднем, штробление одной комнаты занимает от одного до трех рабочих дней, при этом основным осложняющим фактором является огромное количество строительной пыли.

Подготовительные знания перед началом работ

Правильный электромонтаж начинается с детальной оценки материала стен, так как методы работы с бетоном, кирпичом или газобетоном существенно различаются. Необходимо заранее изучить схему электропроводки, чтобы избежать пересечений с водопроводными или газовыми трубами. Все действия должны строго соответствовать требованиям ПУЭ (Правила устройства электроустановок) и СНиП. Планирование времени выполнения работ позволяет избежать спешки, которая часто приводит к нарушению геометрии каналов или повреждению кабеля.

Подбор необходимых материалов

Для качественного монтажа используется специализированный кабель ВВГнг (не поддерживающий горение), который подходит для скрытой прокладки. Защита линий в бетонных стенах осуществляется с помощью гофрированной трубки. Фиксация кабеля внутри канала производится дюбель-хомутами или специальными клипсами. Для восстановления целостности стены применяются грунтовки глубокого проникновения и штукатурные смеси на гипсовой или цементной основе.

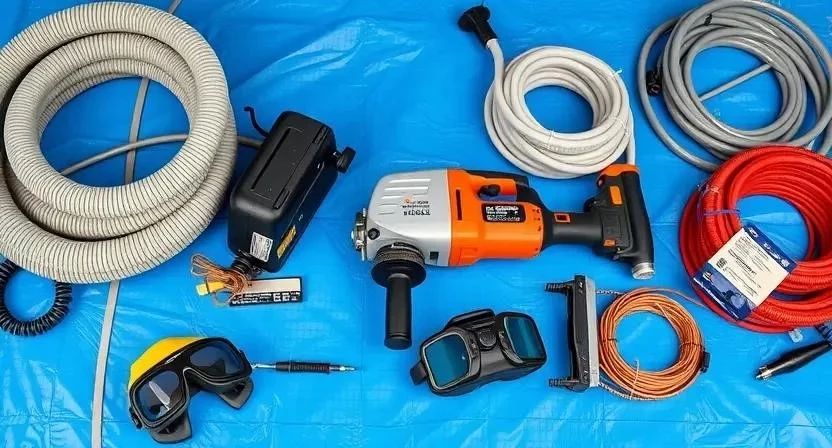

Комплект инструментов для штробления

Выбор оборудования напрямую зависит от плотности стены. Штроборез с двумя алмазными дисками создает параллельные прорези, что значительно облегчает выбивание основания. Перфоратор используется для удаления лишнего материала между резами. Болгарка может заменить штроборез, но создает гораздо больше пыли. Уровень и рулетка обеспечивают строгость линий. Защитные очки, респиратор и строительный пылесос являются обязательными элементами безопасности, предотвращающими попадание бетонной крошки в легкие и глаза.

Организация пространства в помещении

Перед началом работ стены следует полностью очистить от старых обоев и отслоившейся краски. Пол необходимо застелить плотной полиэтиленовой пленкой, чтобы мелкая пыль не въелась в покрытие. Организация эффективной вентиляции или использование промышленного пылесоса, подключенного к инструменту, позволяет поддерживать минимальный уровень загрязнения. Из личного опыта: использование пылесоса, подключенного напрямую к штроборезу, сокращает время на последующую уборку помещения в несколько раз.

Подготовка поверхности и разметка

Разметка трасс выполняется с помощью уровня и маркера, при этом линии должны быть строго вертикальными или горизонтальными. Важно проверить стены на наличие скрытых коммуникаций, используя детектор металла и проводки. Точки вывода кабеля определяются исходя из расположения будущих розеток и выключателей. Ошибки на этом этапе могут привести к переделке всей системы или случайному повреждению существующих труб. Однажды я столкнулся с ситуацией, когда забыл проверить схему водопровода в кирпичной стене, что привело к повреждению трубы при штроблении.

Технология монтажа кабеля пошагово

Процесс создания каналов и укладки проводки требует последовательного подхода. Ниже представлена детальная инструкция.

1. Разметка осей прокладки (30-60 мин). Наносятся линии будущего канала с учетом отступов от углов и проемов.
2. Прорезка параллельных пазов (2-4 часа). Штроборез проходит по линии, создавая два параллельных реза на нужную глубину.
3. Выбивание основания (2-4 часа). Перфоратором в режиме удара удаляется материал между прорезами.
4. Очистка штробы (30-60 мин). Удаление остатков крошки и пыли с помощью кисти или пылесоса.
5. Укладка кабеля (1-2 часа). Размещение провода ВВГнг, при необходимости — в гофрированной трубке.
6. Фиксация кабеля (1-2 часа). Закрепление провода клипсами или дюбель-хомутами каждые 40-60 см.
7. Проверка надежности (30 мин). Контроль отсутствия провисаний и плотного прилегания кабеля к дну штробы.
8. Грунтовка поверхности (30-60 мин). Обработка внутренней части канала для лучшего сцепления со штукатуркой.
9. Заполнение штробы (2-3 часа). Послойное заполнение канала штукатурным составом.
10. Финишное выравнивание (1-2 часа). Заглаживание поверхности шпателем вровень со стеной.

Важный нюанс из практики: при работе с бетоном я заметил, что если делать штробу чуть глубже расчетной, штукатурный раствор ложится плотнее, и риск появления трещин на отделке снижается.

Технические нюансы и требования

Все линии должны прокладываться строго вертикально или горизонтально, исключая диагональные трассы. Допустимый угол наклона при обходе препятствий составляет 90 градусов. Глубина заложения зависит от материала: в бетоне она должна быть достаточной для полного перекрытия кабеля слоем раствора (не менее 10 мм), в газобетоне допускается меньшая глубина из-за мягкости материала. Соблюдение этих норм гарантирует, что при последующем монтаже полок или картин шурупы не повредят изоляцию.

Типичные ошибки при электромонтаже

Новички часто допускают промахи, которые могут привести к авариям или ухудшению качества отделки.

• Пересечение кабелей под острым углом, что затрудняет их фиксацию.
• Слишком мелкое штробление, из-за чего слой штукатурки оказывается слишком тонким и трескается.
• Отсутствие гофры в бетонных стенах, что лишает кабель дополнительной защиты.
• Использование дешевого кабеля с завышенным сечением или некачественной изоляцией.
• Прокладка проводов по диагонали, что нарушает нормы ПУЭ и усложняет поиск линии при ремонте.

Расчет затрат на выполнение работ

Стоимость реализации проекта складывается из цены материалов и оплаты труда специалиста. При самостоятельном выполнении экономия составляет значительную сумму, однако требуются затраты на покупку или аренду дорогостоящего инструмента.

Эксплуатация и уход после монтажа

После заполнения каналов смесью необходимо выждать полное время высыхания штукатурки, которое обычно составляет от 24 до 72 часов. Только после этого можно приступать к последующей отделке: шпаклеванию, покраске или поклейке обоев. Перед финальным закрытием стен рекомендуется провести проверку целостности изоляции с помощью мультиметра или мегомметра, чтобы убедиться в отсутствии повреждений кабеля в процессе заделки штроб.

Альтернативные способы прокладки

Если штробление стен невозможно или нежелательно, применяются другие методы монтажа:

• Установка пластиковых кабель-каналов на поверхность стен.
• Монтаж проводки за подвесным потолком (из гипсокартона или натяжным).
• Размещение кабеля в напольном плинтусе с кабель-каналом.
• Прокладка в специальных технических коробах.
• Использование фальш-стен из ГКЛ.
• Монтаж в стяжке пола.
• Прокладка в вентиляционных шахтах (с соблюдением норм пожарной безопасности).
• Использование открытой ретро-проводки на изоляторах.

Ответы на часто задаваемые вопросы

• Можно ли штробить несущие стены? Да, но с ограничениями по глубине и ширине штробы, чтобы не нарушить несущую способность конструкции.
• Какая оптимальная глубина штробы? Обычно от 20 до 40 мм, в зависимости от диаметра кабеля и материала стены.
• Обязательна ли гофра в штробах? В бетоне она крайне желательна для защиты и возможности замены кабеля; в кирпиче или газобетоне допустима прокладка без нее.
• Как избежать пыли при штроблении? Использовать штроборез с выводом пыли через строительный пылесос.
• Чем заделывать штробы в газобетоне? Гипсовыми штукатурками или специализированными смесями для ячеистых бетонов.
• Можно ли прокладывать кабель по диагонали? Нет, согласно ПУЭ, линии должны идти строго вертикально или горизонтально.
• Как фиксировать кабель в штробе? С помощью пластиковых клипс, дюбель-хомутов или специальных фиксаторов.
