Монтаж системы бесперебойного питания в частном доме

Отключение электроэнергии в частном секторе часто приводит к остановке работы газовых котлов, циркуляционных насосов и систем связи. Организация бесперебойного питания в доме требует точного расчета мощности и подбора совместимого оборудования для обеспечения автономности. Монтаж системы занимает от 8 до 16 рабочих часов, а стоимость базового комплекта начинается от 15 000 рублей. Правильный подход к установке гарантирует сохранность оборудования и комфорт жильцов.

Особенности подготовки к электромонтажу

Электромонтажные работы по установке ИБП относятся к категории средней сложности. Для реализации проекта требуются базовые навыки работы с электрическими цепями, понимание принципов работы инверторов и умение пользоваться мультиметром. Оптимально проводить установку в период низкого энергопотребления или во время планового технического обслуживания электросети.

Комплектующие для системы резервирования

Для сборки системы требуются специализированные компоненты. Основным элементом выступает ИБП, который преобразует постоянный ток аккумуляторов в переменный.

• ИБП с чистой синусоидой (для котлов и насосов)
• Аккумуляторы AGM (для бюджетных сборок)
• Гелевые АКБ (для длительного разряда)
• LiFePO4 накопители (долговечный вариант)
• Кабель ПВ-3 сечением 6-16 мм² (в зависимости от тока)
• Автоматические выключатели
• Клеммные зажимы и наконечники
• Гофрированная труба ПВХ
• Изолента и стяжки
• Реле напряжения

Расход материалов зависит от расстояния от щита до места установки АКБ.

Инструментарий для монтажа

Качественный инструмент обеспечивает надежность соединений и безопасность работ.

• Цифровой мультиметр (обязательно)
• Набор диэлектрических отверток (обязательно)
• Стриппер для зачистки изоляции (желательно)
• Обжимной инструмент/кримпер (обязательно)
• Перфоратор с набором буров (обязательно)
• Строительный уровень (желательно)
• Бокорезы (обязательно)

Мультиметр рекомендуется приобрести в собственность, так как он необходим для регулярного контроля напряжения, а профессиональный кримпер можно арендовать на время монтажа.

Организация пространства в помещении

Помещение для размещения АКБ и инвертора должно быть сухим и проветриваемым. Повышенная температура сокращает срок службы батарей, поэтому выбирают прохладные зоны. В электрощитовой необходимо освободить место для установки дополнительных модулей управления и обеспечения доступа к клеммам.

Подготовка основания и поверхности

Монтаж включает установку металлических направляющих или специальных стеллажей для тяжелых аккумуляторов, чтобы исключить их контакт с холодным полом. Важно проверить наличие и качество заземления в данной точке. Зона монтажа очищается от пыли и строительного мусора для предотвращения коротких замыканий при работе электроники.

Пошаговая установка системы бесперебойного питания

Процесс монтажа требует строгого соблюдения последовательности действий.

1. Составление списка потребителей и расчет мощности (1 час). Определяются приборы, которые должны работать при отключении (котел, роутер, насос). Суммируется их мощность с учетом пусковых токов.
2. Выбор типа ИБП (1 час). Подбирается линейно-интерактивный или онлайн-ИБП. Из личного опыта: для газовых котлов с электроникой подходит только модель с чистой синусоидой, иначе плата управления может выйти из строя.
3. Подбор емкости аккумуляторов (1 час). Расчитывается время автономности. Чем больше Ач, тем дольше проработает система.

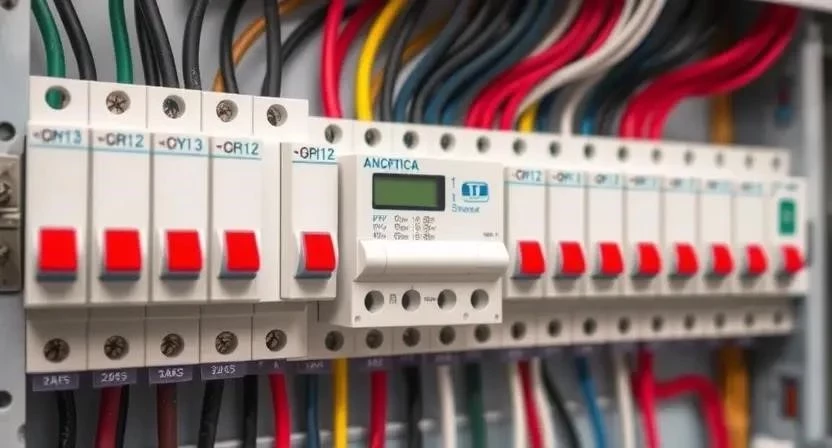

4. Подготовка электрощита (2 часа). Устанавливаются дополнительные автоматы для защиты линии ИБП и потребителей.

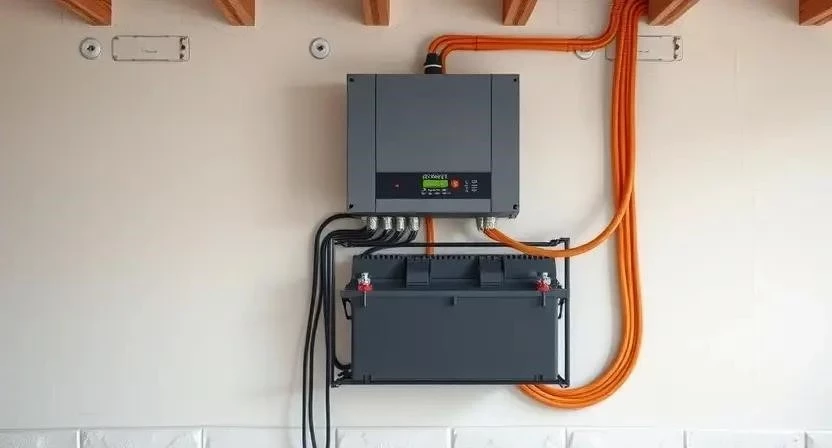

5. Монтаж инвертора (2 часа). Прибор крепится к стене или стеллажу с соблюдением зазоров для охлаждения.

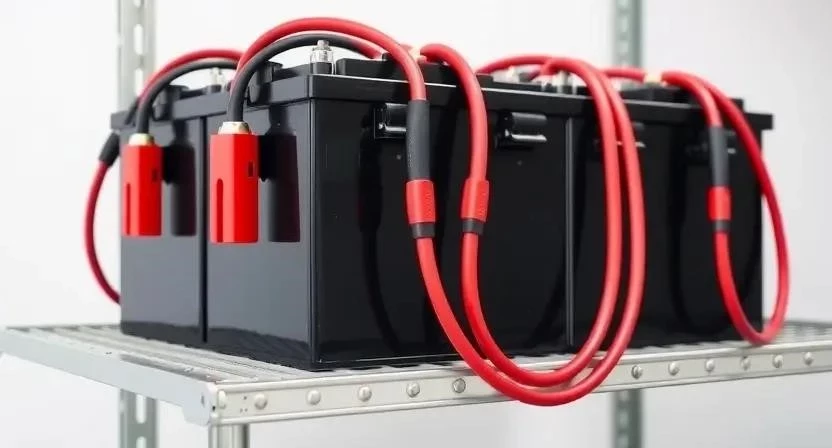

6. Соединение аккумуляторов (1 час). Батареи соединяются последовательно (для увеличения вольтажа) или параллельно (для увеличения емкости). Важный момент из практики: всегда проверяйте полярность мультиметром перед затяжкой клемм, чтобы избежать искрения.
7. Подключение нагрузок (2 часа). Критические узлы подключаются к выходу ИБП через отдельные автоматы.
8. Настройка параметров (1 час). Устанавливаются пороги напряжения заряда и разряда для предотвращения глубокого разряда АКБ.
9. Тестирование системы (1 час). Имитируется отключение сети путем выключения входного автомата. В одном из проектов при тесте обнаружилось, что насос вызывает просадку напряжения, что потребовало замены кабеля на более толстый.
10. Финальная проверка (1 час). Все соединения затягиваются, кабели маркируются бирками.

Технические нюансы эксплуатации

Газовые котлы крайне чувствительны к форме сигнала, поэтому использование ИБП с модифицированной синусоидой запрещено. Сечение проводов подбирается с запасом, чтобы предотвратить нагрев при высоких токах разряда. Температурный режим для АКБ должен поддерживаться в пределах +15…+25 градусов; при заморозках емкость падает, а при перегреве ускоряется электролиз.

Типичные ошибки при монтаже

Часто новички используют автомобильные АКБ, которые не предназначены для глубокого разряда и быстро выходят из строя. Другой ошибкой является неправильный расчет пусковых токов насосов, которые в момент старта потребляют в 3-5 раз больше номинала. Также недопустимо отсутствие вентиляции в месте установки инвертора и несоблюдение полярности при подключении батарей.

Оценка стоимости организации питания

Бюджет системы зависит от выбранной технологии хранения энергии и мощности инвертора.

Самостоятельный монтаж позволяет сэкономить от 5 000 до 12 000 рублей, однако требует наличия квалификации и инструмента.

Регламент обслуживания

После завершения работ необходимо придерживаться графика ухода. Раз в квартал проводится проверка напряжения на клеммах АКБ. Контакты очищаются от окислов и подтягиваются. Контроль температуры в помещении осуществляется ежемесячно. Срок замены свинцово-кислотных аккумуляторов составляет 3-5 лет, LiFePO4 служат до 10 лет.

Альтернативные способы резервирования

В качестве замены ИБП можно установить генератор с автоматическим вводом резерва (АВР), что обеспечит неограниченное время работы при наличии топлива. Для полной энергонезависимости подходят солнечные панели с накопителями. Также допустимо использовать разные ИБП для каждого критического узла, чтобы распределить нагрузку.

Ответы на часто задаваемые вопросы

Можно ли подключать холодильник к ИБП для котла?
Не рекомендуется, так как компрессор холодильника имеет высокие пусковые токи, которые могут перегрузить ИБП и вызвать отключение котла.

Сколько прослужит гелевый аккумулятор?
При правильном режиме эксплуатации и температуре +20°C срок службы составляет от 4 до 6 лет.

Что такое чистая синусоида и зачем она нужна?
Это форма сигнала, идентичная сети 220В. Она необходима для работы двигателей насосов и чувствительной электроники котлов, чтобы они не перегревались и не гудели.

Как рассчитать емкость АКБ в Ач?
Нужно разделить потребляемую мощность (Вт) на напряжение (12В) и умножить на желаемое время работы в часах, учитывая КПД инвертора (~0.85).

Нужен ли отдельный автомат для инвертора?
Да, это необходимо для защиты самого прибора от короткого замыкания и перегрузок.

Можно ли объединять аккумуляторы разных брендов?
Нежелательно, так как разница во внутреннем сопротивлении приведет к неравномерному заряду и быстрому износу одной из батарей.

Как защитить систему от переполюсовки?
Использовать предохранители или специальные диоды, а также строго соблюдать маркировку «+» и «-» при монтаже.

Поможет ли ИБП при скачках напряжения?
Да, большинство современных ИБП имеют встроенный стабилизатор, который выравнивает напряжение до подачи его на нагрузку.
