Создание многоцветного освещения в интерьере требует точного соблюдения электрических схем. Монтаж системы занимает от 3 до 6 часов в зависимости от сложности профиля. Стоимость базового комплекта начинается от нескольких тысяч рублей. Правильный монтаж RGB ленты своими руками позволяет создать гибкую атмосферу в помещении. Процесс требует внимательности при соединении всех компонентов.
Особенности подготовки к работе
Данная задача предполагает наличие базовых знаний электрики. Потребуются навыки пайки или умение работать с быстросъемными коннекторами. Основной этап установки лучше проводить на стадии чистовой отделки, чтобы избежать случайного повреждения светодиодов. Общее время выполнения всех операций составляет около 4 часов.

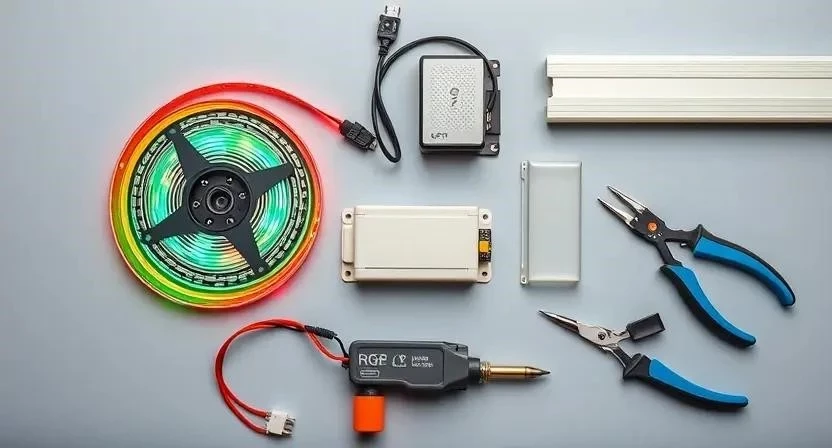

Перечень необходимых материалов
Для реализации проекта подбираются компоненты, совместимые по напряжению и мощности. Основной упор делается на качество блока питания и надежность контроллера.
- Светодиодная RGB-лента
- Контроллер управления
- Блок питания (преобразователь напряжения)
- Медный многожильный провод
- Термоусадочная трубка
- Изолента
- Алюминиевый профиль
- Матовый рассеиватель
- Крепежные клипсы
- Двусторонний скотч
| Материал | Примерный расход | Цена за ед. | |
|---|---|---|---|
| RGB-лента | 5 метров | 400 руб/м | 2000 руб |
| Контроллер | 1 шт | 800 руб | 800 руб |
| Блок питания | 1 шт | 1200 руб | 1200 руб |
| Профиль с рассеивателем | 5 метров | 300 руб/м | 1500 руб |
| Провод и изоляция | 3 метра | 50 руб/м | 150 руб |
Инструментарий для монтажа
Подбор инструментов зависит от выбранного способа соединения проводов. Пайка обеспечивает максимальную долговечность, в то время как коннекторы ускоряют процесс.
- Паяльник — используется для создания надежных электрических соединений.
- Припой — связующий металл для фиксации контактов.
- Кусачки — необходимы для обрезки лишних участков провода.
- Ножницы — применяются для разделения ленты строго по меткам.
- Мультиметр — позволяет проверить напряжение и полярность.
- Отвертка — служит для крепления БП и профиля к поверхности.
- Стриппер — облегчает зачистку изоляции медных жил.
Организация рабочего пространства
Очистка места монтажа от пыли предотвращает загрязнение рассеивателя. Поверхности мебели или пола защищаются специальной пленкой. Организация зоны для пайки должна включать устойчивую подставку и вентиляцию. Проверка доступа к электросети осуществляется до начала основных работ.
Подготовка поверхности под установку
Обезжиривание профиля или стены спиртовым раствором обеспечивает максимальную адгезию клеевого слоя. Траектория ленты выверяется с помощью уровня или разметки. Проверка плотного прилегания исключает появление воздушных пузырей под светодиодами. Готовность поверхности подтверждается отсутствием ворса и жирных пятен.
Пошаговый процесс подключения
Технология монтажа RGB освещения требует строгого соблюдения последовательности действий для исключения короткого замыкания.
Шаг 1. Расчет длины и разметка (30 мин). Определяется точный метраж ленты. Наносится разметка на поверхность, где будет расположен профиль.
Шаг 2. Обрезка ленты (15 мин). Разрезание производится строго по медным контактам. Из личного опыта: однажды я отрезал ленту вне метки, что привело к выходу из строя всего сегмента, поэтому используйте только специальные линии реза.
Шаг 3. Подготовка блока питания (20 мин). Выбирается БП с соответствующим напряжением (12В или 24В). Корпус подготавливается к установке в нишу.
Шаг 4. Подключение БП к сети (30 мин). Провода 220В соединяются с входными клеммами блока питания. Соблюдается заземление.
Шаг 5. Соединение БП с контроллером (20 мин). Выполняется подключение полярности: плюс к плюсу, минус к минусу. Ошибка на этом этапе может сжечь контроллер.
Шаг 6. Подключение контроллера к ленте (40 мин). Сопоставляются каналы: R (красный), G (зеленый), B (синий) и общий плюс (+12V). Провода припаиваются к медным контактам ленты.
Шаг 7. Тестовое включение (15 мин). Система подается под напряжение. Проверяется смена цветов и работа пульта управления.
Шаг 8. Монтаж в профиль (60 мин). Лента аккуратно вклеивается в алюминиевый профиль. Рассеиватель защелкивается сверху.
Шаг 9. Фиксация и изоляция (30 мин). Все соединения закрываются термоусадкой. Провода крепятся к поверхности монтажной лентой.
Шаг 10. Настройка (20 мин). Синхронизируется пульт или приложение для смартфона. Выбираются основные режимы цветопередачи.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и резка | 45 мин | Точность до миллиметра |
| Электрика (БП и Контроллер) | 70 мин | Соблюдение полярности |
| Тестирование | 15 мин | Проверка всех каналов |
| Физический монтаж | 90 мин | Плотное прилегание |
| Финальная настройка | 20 мин | Связь с приложением |
Технические нюансы монтажа
Температурный режим при пайке не должен превышать допустимые нормы, чтобы не расплавить подложку ленты. В моей практике перегрев одного контакта привел к отслоению медной дорожки, что потребовало перепайки соседнего сегмента. Мощность блока питания рассчитывается с запасом 20% от общей потребляемой мощности ленты. Важна полная совместимость напряжения ленты, контроллера и БП.
Типичные ошибки новичков
Несоблюдение простых правил приводит к быстрой деградации светодиодов или выходу оборудования из строя.
- Перепутанная полярность при соединении БП и контроллера.
- Подключение слишком длинного отрезка к одному контроллеру (вызывает падение напряжения в конце ленты).
- Отсутствие изоляции на открытых медных контактах.
- Использование дешевых блоков питания без защиты от короткого замыкания.
- Обрезка ленты в произвольном месте, а не по меткам.
Расчет стоимости и экономия
| Статья расходов | Своими руками | С мастером |
|---|---|---|
| Материалы | 4550 руб | 4550 руб |
| Работа | 0 руб | 3000 руб |
| 4550 руб | 7550 руб | |
| Экономия | 3000 руб | 0 руб |
| Длина ленты | Мощность (Вт) | Рекомендуемый БП |
|---|---|---|
| 2 метра | 24 Вт | 30 Вт |
| 5 метров | 60 Вт | 72 Вт |
| 10 метров | 120 Вт | 150 Вт |
| 15 метров | 180 Вт | 220 Вт |
| 20 метров | 240 Вт | 300 Вт |
Эксплуатация и уход
Регулярная очистка рассеивателя от пыли поддерживает яркость освещения. Проверка надежности контактов рекомендуется раз в год, особенно в местах изгибов. Срок службы качественных компонентов составляет от 30 000 до 50 000 часов. Заметил, что при отсутствии алюминиевого профиля лента начинает тускнеть через год из-за перегрева.
Альтернативные способы реализации
Существуют современные решения, упрощающие управление и расширяющие функционал системы.
- Контроллеры Zigbee для интеграции в умный дом
- Wi-Fi модули для управления через интернет
- Адресные ленты ARGB для создания бегущих эффектов
- Готовые комплекты «все в одном»
- Bluetooth-ресиверы для синхронизации с музыкой
- Сенсорные диммеры для локального управления
- Радиоканальные пульты с большим радиусом действия
Ответы на частые вопросы
Почему лента мигает? Это может быть признаком недостаточной мощности блока питания или плохого контакта в соединениях.
Можно ли соединять две ленты параллельно? Да, это рекомендуемый способ для длинных линий, чтобы избежать падения напряжения.
Какой блок питания выбрать? Выбирайте модель с напряжением, строго соответствующим ленте (12В или 24В), и запасом мощности 20%.
Как увеличить яркость? Использование более мощных светодиодов или установка дополнительного БП при параллельном подключении.
Нужен ли профиль обязательно? Профиль отводит тепло, что продлевает срок службы диодов и делает свет равномерным.
Что делать, если один цвет не работает? Проверьте соответствующий канал (R, G или B) на контроллере и качество пайки в этом канале.
Можно ли использовать обычный скотч для фиксации? Нет, клеевой слой ленты может отслоиться, лучше использовать качественный двусторонний скотч или клипсы.
