Монтаж проходных выключателей: управляйте светом из любой точки дома

Организация системы освещения, позволяющей управлять одной лампой из разных концов коридора или лестничного марша, требует грамотного подхода к проектированию электросети. Монтаж проходных выключателей: схемы и пошаговая установка позволяют создать комфортную среду и значительно повысить энергоэффективность жилья. Сложность подобных работ оценивается как средняя, требующая понимания принципов коммутации фазных проводников и навыков работы с электроизмерительными приборами. Стоимость реализации стандартного узла управления из двух точек начинается от 2000 рублей за материалы, а временные затраты составляют от 3 до 6 часов в зависимости от состояния стен. Правильно выполненное подключение проходного выключателя своими руками обеспечивает долговечность контактов и исключает риск короткого замыкания в распределительной коробке.

Предварительная оценка и планирование работ

Реализация схемы управления светом из двух мест требует четкого понимания того, как работает проходный выключатель. В отличие от стандартного прерывателя, этот механизм имеет три контакта и работает по принципу перекидного моста, перенаправляя ток с одной линии на другую. Перед началом штробления стен важно определить места установки подрозетников и путь прокладки кабеля ВВГнг. Электромонтаж такого типа лучше всего проводить на этапе чернового ремонта, так как потребуется прокладка дополнительных жил. Если планируется монтаж проходного выключателя в уже готовую отделку, стоит рассмотреть вариант использования кабель-каналов, чтобы не повредить покрытие стен.

Комплектация расходных материалов

Подбор качественных компонентов напрямую влияет на пожарную безопасность и удобство эксплуатации системы. Основным элементом является кабель, который должен иметь негорючую изоляцию и соответствующее сечение. Для осветительных групп традиционно используется медный провод сечением 1.5 мм². При покупке механизмов следует обращать внимание на номинальный ток, который обычно составляет 10А или 16А.

Кабель ВВГнг-LS 3х1.5 — основной провод для соединения точек;
Проходные одноклавишные выключатели (2 штуки для одной линии);
Подрозетники для твердых или полых стен (в зависимости от основания);
Распределительная коробка (диаметром 80-100 мм);

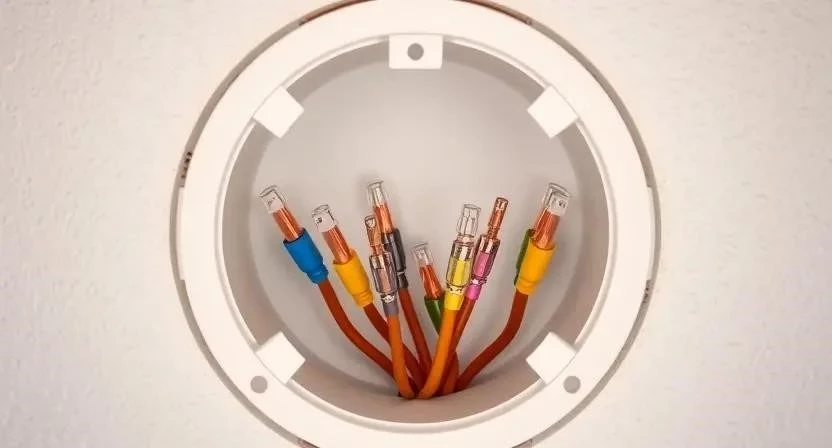

Клеммники WAGO или гильзы ГМЛ для надежного соединения жил;
Изоляционная лента на ПВХ основе;
Алебастр или гипсовая штукатурка для фиксации коробок;
Гофрированная труба ПВХ (если монтаж производится за гипсокартоном или в стяжке).

Таблица 1. Расход материалов для типовой схемы управления из двух мест

Наименование материала	Единица измерения	Примерное количество	Расход на 1 точку	Средняя цена (руб.)
Кабель ВВГнг 3х1.5	Метр погонный	15-20	7-10 м	65
Выключатель проходной	Штука	2	1	450
Подрозетник (68 мм)	Штука	2	1	35
Коробка распределительная	Штука	1	0.5	120
Клеммы самозажимные	Упаковка (10 шт)	1	4-5 шт	350

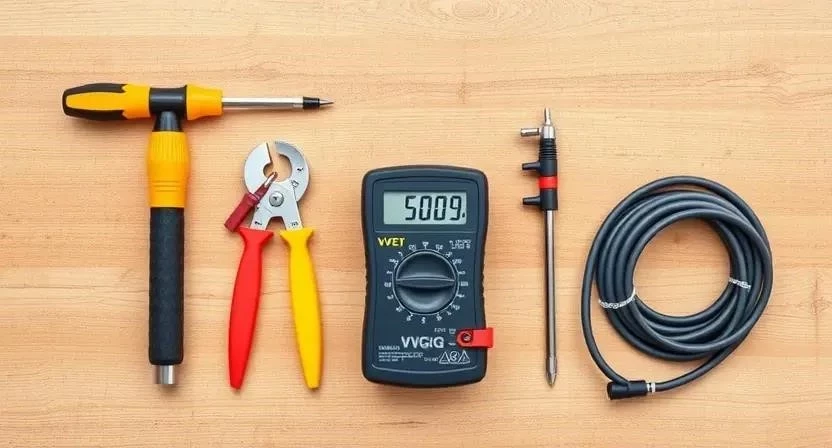

Техническое оснащение для электромонтажа

Профессиональный инструмент сокращает время работы и позволяет выполнить установку проходного выключателя максимально аккуратно. Для работы с бетонными и кирпичными стенами потребуется силовой инструмент, тогда как для самой коммутации достаточно ручного набора электрика. Если вы не планируете заниматься ремонтом постоянно, дорогостоящие приборы вроде штробореза можно взять в аренду, однако мультиметр и стриппер лучше иметь в собственности для последующего обслуживания сети.

Перфоратор с коронкой по бетону (диаметр 68-70 мм);
Штроборез или болгарка с алмазным диском;
Мультиметр или индикаторная отвертка для поиска фазы;
Стриппер для снятия изоляции (альтернатива — нож электрика);
Набор диэлектрических отверток (крестовая и шлицевая);
Плоскогубцы и бокорезы;
Строительный уровень для ровной установки механизмов.

Подготовка рабочего пространства

Перед тем как установить проходной выключатель, необходимо полностью обесточить помещение через вводной щиток. С помощью индикатора проверяется отсутствие напряжения на всех жилах в зоне работ. Из комнаты выносится мелкая мебель, а крупногабаритные предметы накрываются строительной пленкой, так как процесс штробления и сверления коронкой генерирует большое количество мелкодисперсной пыли. Пол рекомендуется застелить плотным картоном, чтобы падающие куски бетона или кирпича не повредили покрытие. Также следует заранее подготовить мешки для строительного мусора и обеспечить хорошее временное освещение рабочего места от аккумуляторного фонаря.

Подготовка поверхностей к монтажу

Качественная разметка является залогом того, что электрическая схема проходного выключателя будет реализована без лишних изгибов кабеля. На стенах отмечаются центры будущих подрозетников (обычно на высоте 90 см от пола) и линии штроб, которые должны идти строго вертикально или горизонтально. Поверхности очищаются от старых обоев или отслаивающейся штукатурки. После высверливания отверстий под коробки, их полости очищаются от пыли и обрабатываются грунтовкой глубокого проникновения. Это необходимо для обеспечения высокой адгезии гипсового раствора, на который будут вклеиваться монтажные коробки. Готовность проверяется визуально: поверхность должна быть сухой, чистой и прогрунтованной.

Выполнение электромонтажных работ: пошаговый алгоритм

Монтаж электропроводки под выключатель требует строгого соблюдения последовательности действий, чтобы избежать путаницы в жилах. Ниже представлена детальная инструкция по созданию системы управления из двух точек.

Разметка и бурение (40 минут): С помощью коронки высверливаются ниши для двух подрозетников и одной распределительной коробки.
Штробление каналов (60 минут): Прорезаются каналы глубиной 20-25 мм от коробок к распределительному узлу и источнику питания.
Установка коробок (30 минут): Подрозетники фиксируются на алебастр строго вровень с плоскостью стены.
Прокладка кабеля (40 минут): Кабель ВВГнг затягивается в штробы. От распределительной коробки к каждому выключателю должен идти трехжильный провод.
Зачистка жил (20 минут): С концов проводов снимается внешняя оболочка (на 10-15 см) и изоляция самих жил (на 10-12 мм).
Коммутация в коробке (30 минут): Ноль и заземление от щитка напрямую соединяются с лампой. Фаза от щитка идет на общий контакт первого выключателя.
Соединение проходных линий (20 минут): Две оставшиеся жилы первого выключателя соединяются с двумя жилами второго выключателя через коробку.
Подключение второго выключателя (15 минут): Общий контакт второго устройства соединяется с фазным проводом, идущим на светильник.
Монтаж механизмов (20 минут): Выключатели фиксируются в подрозетниках с помощью винтов или распорных лапок.
Проверка системы (15 минут): Подается напряжение, и проверяется работа схемы: свет должен включаться и выключаться с любой точки независимо от положения другого ключа.

Личный опыт: При первом монтаже я совершил ошибку, перепутав общую клемму с отходящими. В итоге свет включался только в определенной комбинации клавиш. Теперь я всегда прозваниваю механизм мультиметром перед установкой, чтобы точно найти входной контакт, так как маркировка L на дешевых моделях иногда бывает нечеткой.

Таблица 2. Технические параметры компонентов

Характеристика	Значение	Что это означает для пользователя
Номинальное напряжение	220-250 В	Стандарт для бытовых сетей РФ
Максимальный ток	10 А	Выдерживает нагрузку до 2.2 кВт
Степень защиты	IP20 / IP44	Для сухих помещений или влажных зон
Сечение проводника	1.5 мм²	Оптимально для светодиодного освещения
Тип зажимов	Винтовые / Безвинтовые	Способ фиксации провода в механизме

Технологические нюансы и условия эксплуатации

Учитывать внешние факторы необходимо для сохранения диэлектрических свойств изоляции. Электромонтажные работы рекомендуется проводить при температуре не ниже +5°C, так как при низких температурах ПВХ-изоляция кабеля становится хрупкой и может треснуть при изгибе. Влажность в помещении не должна превышать 70% во время штукатурных работ.

Используйте только цельные куски кабеля без промежуточных скруток в стенах.
Соблюдайте цветовую маркировку: синий — ноль, желто-зеленый — заземление, белый/коричневый — фаза.
Минимальный радиус изгиба кабеля ВВГ должен составлять не менее 6 его диаметров.
При монтаже в ванной комнате используйте выключатели со степенью защиты не ниже IP44.
Все соединения в распределительной коробке должны быть доступны для осмотра (не замуровывайте крышку наглухо).

Распространенные ошибки начинающих мастеров

Избежать проблем в будущем поможет анализ типичных промахов. Самая опасная ошибка — разрыв «нуля» вместо «фазы». В этом случае светильник будет выключен, но на патроне останется опасное напряжение, что может привести к удару током при замене лампочки. Также новички часто забывают про заземление металлического корпуса светильника, что является нарушением правил монтажа освещения.

Личный опыт: Однажды я столкнулся с тем, что светодиодные лампы начали мерцать после выключения. Оказалось, что провода в распределительной коробке были уложены слишком плотно, и из-за наводок возникал слабый ток. Проблема решилась более аккуратной укладкой и использованием качественных клеммников с изоляционным корпусом.

Анализ стоимости и бюджет проекта

Таблица 3. Расчет стоимости системы на 2 точки управления

Статья расходов	Количество	Цена (руб.)
Выключатель (средний сегмент)	2 шт	600	1200
Кабель ВВГнг 3х1.5	20 м	70	1400
Расходники (клеммы, гипс)	1 компл.	500	500
Работа мастера (опционально)	2 точки	1500	3000
ИТОГО (своими руками)	—	—	3100

Завершение работ и последующий уход

После проверки работоспособности штробы заделываются гипсовой штукатуркой. Эксплуатировать систему в полном объеме можно сразу после высыхания раствора и финишной отделки. Уход за проходными выключателями минимален: достаточно периодически протирать клавиши сухой или слегка влажной салфеткой без использования абразивных средств. Срок службы качественных механизмов составляет 10-15 лет или около 40 000 циклов включения. Если при нажатии слышен треск или чувствуется запах озона, необходимо немедленно обесточить линию и подтянуть винтовые зажимы или заменить механизм.

Альтернативные технологические решения

Рассматривая современные варианты управления светом, нельзя не упомянуть импульсные реле и беспроводные системы. Импульсное реле устанавливается в щиток и позволяет подключать неограниченное количество кнопочных выключателей параллельно по двум проводам. Это значительно упрощает монтаж проходного выключателя в сложных схемах (например, управление из 5 мест). Беспроводные решения на базе протоколов Zigbee или Wi-Fi вообще не требуют прокладки новых кабелей, так как команды передаются по воздуху, а исполнительный блок прячется в чаше светильника.

Личный опыт: В своем последнем проекте я заменил классическую схему проходного выключателя для лестницы на умные выключатели с датчиком движения. Это оказалось удобнее, так как не нужно искать клавишу в темноте, а свет гаснет автоматически через 2 минуты, что экономит ресурс ламп.
