Монтаж проходных выключателей на лестнице

Организация освещения на лестничном марше требует создания системы управления из двух и более точек для обеспечения безопасности перемещения. Данная задача подразумевает монтаж проходных выключателей на лестнице, что позволяет включать свет снизу и выключать его наверху, или наоборот. Средняя сложность работ оценивается как умеренная, а время выполнения составляет от 8 до 16 рабочих часов. Оптимально проводить электромонтаж на этапе черновых работ, когда стены еще не зашпаклеваны и не покрашены. Понимание того, как установить проходные выключатели на лестнице: пошаговая схема которых представлена ниже, поможет избежать ошибок при подключении.

Особенности подготовки к электромонтажу

Выполнение подобных работ требует базовых навыков работы с электрикой и строгого соблюдения правил техники безопасности. Оценка сложности монтажа зависит от материала стен и необходимости штробления. Процесс включает в себя расчет длины кабельных линий и правильный подбор компонентов. Важно помнить, что любые манипуляции с сетью под напряжением недопустимы.

Перечень необходимых материалов

Для качественной реализации проекта подбираются комплектующие, устойчивые к износу и соответствующие нормам пожарной безопасности. Основным элементом является кабель ВВГнг 3х1.5, который обладает негорючей оболочкой. Все соединения выполняются с помощью сертифицированных клемм.

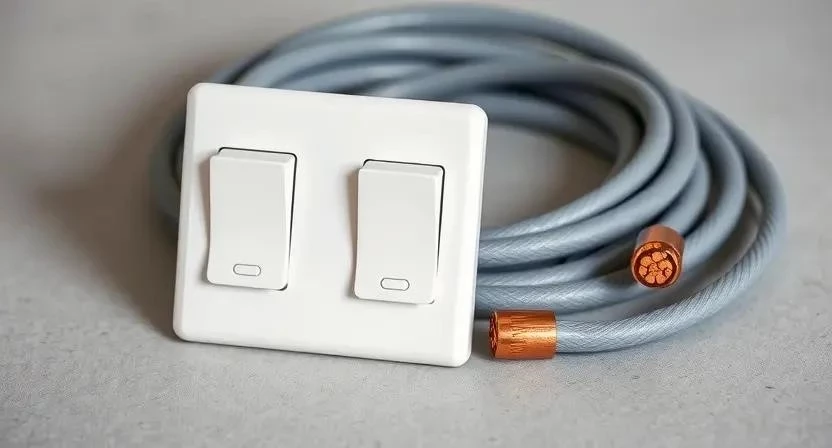

• Проходные выключатели — механизмы с тремя контактами для управления одной лампой.
• Кабель ВВГнг 3х1.5 — медный многожильный провод с изоляцией.
• Подрозетники — монтажные коробки для фиксации выключателей в стене.
• Клеммы Wago — быстрозажимные соединители для надежного контакта.
• Гофрированная труба — защита кабеля при прокладке в штробах.
• Изолента — дополнительная изоляция соединений.
• Шпатлевка — для заделки отверстий вокруг подрозетников.
• Дюбель-гвозди — для крепления гофры к поверхности стены.

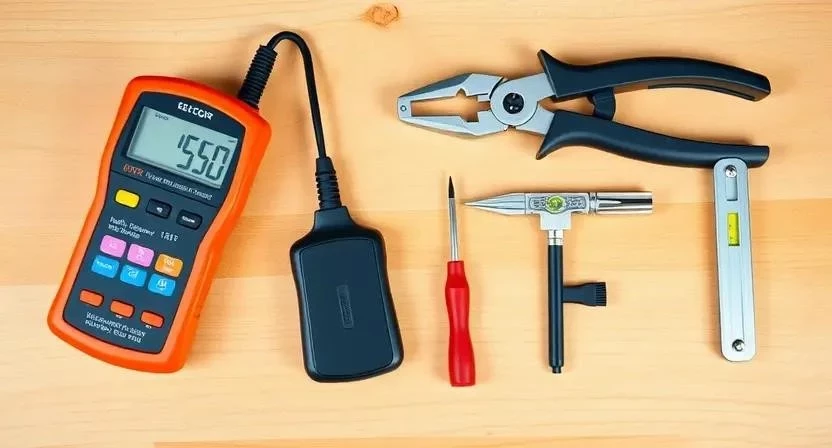

Инструментарий для установки

Правильно подобранный инструмент сокращает время работы и повышает точность монтажа. Для работы с бетоном или кирпичом обязателен перфоратор, в то время как для аккуратных пазов используется штроборез.

• Перфоратор — создание отверстий и глубоких штроб.
• Штроборез — нарезка параллельных линий для укладки кабеля.
• Стриппер — быстрая и безопасная зачистка изоляции провода.
• Индикаторная отвертка — проверка отсутствия напряжения в сети.
• Уровень — выравнивание подрозетников по горизонтали и вертикали.
• Пассатижи — обрезка и загиб медных жил.
• Пылесос строительный — очистка пазов от бетонной крошки.

Организация рабочего пространства

Сначала необходимо полностью освободить лестничный марш от мебели, ковров и других посторонних предметов. Поверхности пола и ступеней защищаются плотной пленкой или картоном для предотвращения загрязнения. Важным этапом является обеспечение беспрепятственного доступа к электрощитку для оперативного отключения питания. Весь строительный мусор, образующийся при штроблении, должен выноситься незамедлительно.

Подготовка поверхностей и разметка

Разметка начинается с определения высоты установки выключателей (обычно 90-110 см от уровня пола). Линии прокладки кабеля чертятся строго вертикально и горизонтально. После этого выполняется штробление стен на глубину, достаточную для полного погружения гофры и кабеля. Пазы тщательно очищаются от пыли с помощью пылесоса. Подрозетники устанавливаются в отверстия и выравниваются уровнем, после чего фиксируются гипсовой смесью.

Пошаговая технология монтажа

Процесс установки требует последовательности действий для обеспечения работоспособности схемы. Из моего опыта: однажды я забыл проверить уровень подрозетника перед застыванием раствора, из-за чего клавиша выключателя стояла криво, что пришлось исправлять перештробливанием стены.

1. Полное обесточивание сети через автоматический выключатель в щитке и проверка отсутствия фазы индикаторной отверткой (10 мин).
2. Прокладка основной кабельной линии от распределительного щитка к первому проходному выключателю (40-60 мин).
3. Монтаж соединительной линии между первым и вторым выключателями, используя гофру (60-90 мин).
4. Протяжка кабеля от второго выключателя к точке установки осветительного прибора (40-60 мин).
5. Соединение проводов в распределительной коробке с использованием клемм Wago (30 мин).
6. Подключение первого выключателя: зажим фазного провода в общий контакт и двух перекидных жил в соответствующие клеммы (20 мин).
7. Подключение второго выключателя по аналогичной схеме, соединяя перекидные жилы с первым устройством (20 мин).
8. Монтаж светильника, подключение фазы от второго выключателя и общего нуля (30 мин).
9. Установка декоративных рамок и клавиш на механизмы (15 мин).
10. Тестирование системы: проверка возможности включения света снизу и выключения сверху, и наоборот (10 мин).
11. Финальный осмотр всех соединений и проверка изоляции в коробках (15 мин).

Личный совет: при прокладке кабеля между выключателями оставляйте запас провода в 10-15 см в каждом подрозетнике. Это позволит легко заменить механизм в будущем без необходимости перекладывать всю линию. Также рекомендую маркировать провода цветной изолентой (например, красная — фаза, синяя — ноль), чтобы не запутаться при подключении в коробке.

Технические нюансы и требования

При проведении работ следует учитывать температурный режим помещения; слишком низкие температуры могут привести к растрескиванию пластиковых элементов гофры. Влажность воздуха не должна превышать нормы, чтобы избежать конденсата внутри кабельных линий. Если подрозетники фиксировались штукатуркой, необходимо дождаться её полного высыхания (обычно от 24 до 48 часов) перед установкой механизмов. Важно использовать кабели и выключатели одной марки или совместимых серий для обеспечения плотного прилегания клавиш.

Типичные ошибки при установке

Чаще всего новички путают фазный и нулевой провода, что приводит к подаче напряжения на патрон лампы даже при выключенном свете. Другой распространенной проблемой является недостаточное затяжение винтовых клемм, что вызывает искрение и перегрев контактов. Использование кабеля сечением менее 1.5 мм² запрещено нормами ПУЭ для осветительных сетей. Также часто ошибаются с высотой установки, делая выключатель слишком низким, что неудобно при эксплуатации.

Расчет затрат на монтаж

Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалиста. При самостоятельном подходе экономия достигается за счет отсутствия оплаты труда, но требует затрат времени и покупки собственного инструмента.

Эксплуатация и последующий уход

После завершения всех электромонтажных работ и проверки системы можно приступать к чистовой отделке стен. Рекомендуется раз в несколько лет проводить ревизию контактов в распределительных коробках, чтобы убедиться в отсутствии окисления. Срок службы качественных механизмов выключателей составляет от 10 до 25 лет. В процессе эксплуатации следует избегать механических ударов по клавишам и попадания влаги в механизмы.

Современные альтернативы традиционным схемам

Существуют другие способы организации управления светом на лестнице, которые могут быть удобнее в зависимости от планировки.

1. Беспроводные выключатели — работают через радиоканал, не требуют штробления стен.
2. Умные реле — позволяют управлять освещением со смартфона или по датчику движения.
3. Перекрестные выключатели — применяются, если точек управления более двух (например, три или четыре).
4. Датчики присутствия — свет включается автоматически при начале движения по лестнице.
5. Светодиодные ленты с плавным пуском — создают мягкое освещение ступеней.

Ответы на часто задаваемые вопросы

Чем проходной выключатель отличается от обычного?
Обычный выключатель имеет два контакта и просто размыкает цепь, а проходной имеет три контакта и перенаправляет ток по одной из двух параллельных линий.

Можно ли использовать обычный кабель вместо специализированного?
Рекомендуется использовать только кабель с индексом «нг» (негорючий), например ВВГнг, для обеспечения пожарной безопасности в жилых помещениях.

Какое сечение провода выбрать для освещения лестницы?
Оптимальным и стандартным сечением для осветительных цепей является 1.5 мм².

Что делать, если один из выключателей не работает?
Необходимо проверить надежность зажима проводов в клеммах и прозвонить линию с помощью мультиметра для поиска обрыва.

Можно ли подключить три выключателя на одну лестницу?
Да, но в этом случае между двумя проходными выключателями должен быть установлен один перекрестный выключатель.

Нужна ли заземляющая жила в схеме выключателя?
Заземление подключается к корпусу светильника, в самом механизме выключателя оно обычно не используется, но кабель 3х1.5 позволяет проложить заземление по всей линии.

Как выбрать надежный бренд выключателей?
Следует обращать внимание на материал контактов (серебрение) и качество пластика корпуса, выбирая проверенных производителей с гарантией от 5 лет.
