Управление освещением из двух разных точек требует установки специального оборудования. Монтаж такой системы занимает около 4–6 часов и считается задачей средней сложности для новичка. Правильно реализованная схема подключения проходного выключателя позволяет значительно повысить комфорт в длинных коридорах или спальнях. Точный расчет материалов и соблюдение техники безопасности гарантируют надежную работу сети.
Особенности подготовки и безопасность
Работа с электропроводкой требует базовых навыков владения инструментом и понимания принципов распределения тока. Основная сложность заключается в правильной коммутации фазных проводов, чтобы избежать короткого замыкания. Перед началом любых манипуляций необходимо полностью обесточить линию через автоматический выключатель в щитке. Личный опыт показывает: даже при уверенности в отключении питания, всегда проверяйте отсутствие напряжения индикаторной отверткой непосредственно в подрозетнике. Строгое соблюдение правил электробезопасности при работе с напряжением 220В исключает риск поражения током.
Необходимые комплектующие для монтажа

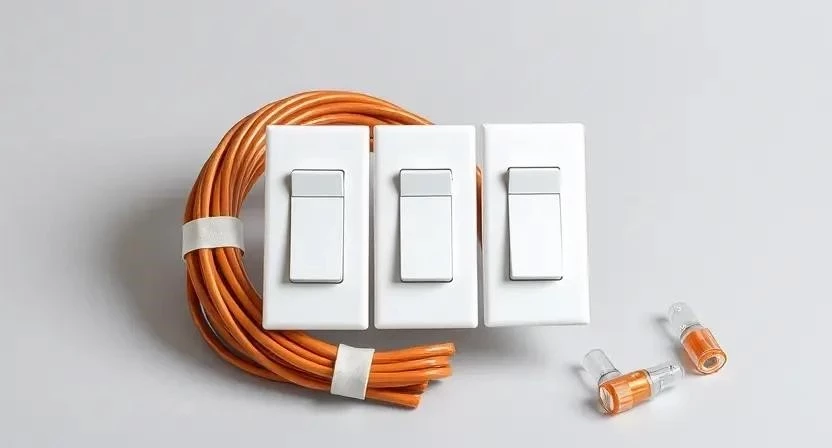

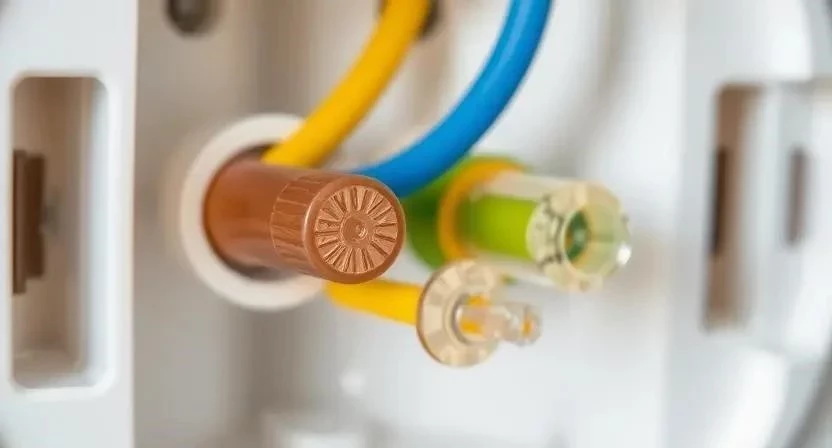

Для качественного монтажа проходного выключателя своими руками потребуется набор сертифицированных материалов. Основным элементом является медный кабель ВВГнг с сечением 1.5 мм², который обладает необходимыми характеристиками пожаробезопасности. Для соединения проводов оптимально использовать клеммники WAGO, обеспечивающие плотный контакт без необходимости пайки.
- Проходные выключатели (2 шт.)
- Кабель ВВГнг 3х1.5
- Подрозетники для установки в стену
- Клеммы WAGO для коммутации
- Гофрированная труба для защиты кабеля
- Саморезы для фиксации механизмов
- Изоляционная лента
- Маркер для пометки жил кабеля
| Материал | Количество (пример) | Расход на м2/точку | Цена за ед. | |
|---|---|---|---|---|
| Выключатель проходной | 2 шт. | 1 шт. на точку | 400 руб. | 800 руб. |
| Кабель ВВГнг 3х1.5 | 15 м | зависит от трассы | 70 руб/м | 1050 руб. |
| Подрозетник | 2 шт. | 1 шт. на точку | 50 руб. | 100 руб. |
| Клеммы WAGO | 10 шт. | 3-5 шт. на коробку | 20 руб. | 200 руб. |
| Гофра ПВХ | 10 м | по длине трассы | 25 руб/м | 250 руб. |
Инструментарий для электромонтажных работ
Правильный подбор инструментов ускоряет процесс и минимизирует риск повреждения кабеля. Индикаторная отвертка служит для контроля напряжения, а стриппер позволяет аккуратно снимать изоляцию, не повреждая медную жилу. Перфоратор необходим для создания штроб и отверстий под подрозетники. При отсутствии дорогостоящего оборудования многие позиции можно взять в аренду в строительных магазинах.
- Перфоратор (для штробления)
- Индикаторная отвертка (контроль фазы)
- Стриппер (снятие изоляции)
- Пассатижи (загиб проводов)
- Строительный уровень (выравнивание)
- Мультиметр (проверка цепи)
- Канцелярский нож (подрезка гофры)
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Перфоратор | Штробление стен | Обязательно | от 4000 руб. |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб. |
| Стриппер | Зачистка кабеля | Желательно | 600 руб. |
| Мультиметр | Прозвонка цепи | Желательно | 1200 руб. |
| Уровень | Разметка подрозетников | Обязательно | 300 руб. |
Организация рабочего пространства
Первым этапом становится обеспечение полной безопасности в помещении. После отключения электричества в щитке необходимо убедиться, что в данной зоне нет других активных линий. Разметка точек установки выключателей производится с учетом эргономики: обычно высота составляет 90 см от чистового пола. Трассы прокладки кабеля чертятся строго вертикально или горизонтально, чтобы избежать случайного повреждения провода при будущем монтаже полок или картин.
Подготовка стен и прокладка трасс

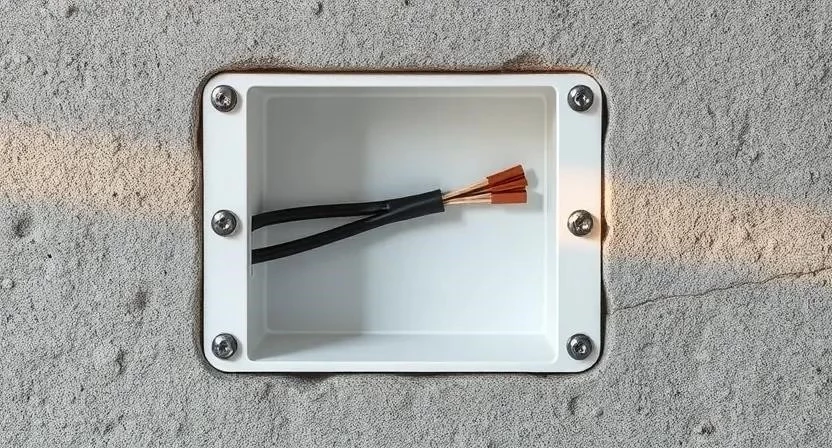

Штробление стен выполняется перфоратором с использованием специальной насадки или вручную. В полученные пазы укладывается гофрированная труба, в которую затягивается кабель ВВГнг. Подрозетники устанавливаются в стены с помощью уровня, чтобы клавиши выключателей не оказались перекошенными. После фиксации коробок раствором или гипсом проводится проверка целостности линий с помощью мультиметра. Однажды я столкнулся с тем, что при затягивании кабеля в гофру жила переломилась из-за слишком острого угла поворота, что выявилось только на этапе прозвонки.
Алгоритм установки и подключения
Монтаж проходного выключателя требует строгого соблюдения последовательности действий. Технология подразумевает создание двух параллельных путей для тока между двумя механизмами.
- Изучение принципиальной схемы подключения (15 мин). Необходимо понять, где будет находиться приходящая фаза, а где — уходящий провод на лампу.
- Прокладка фазного провода к первому выключателю (30 мин). Провод от распределительной коробки подключается к общему контакту первого механизма.
- Монтаж двух перемычек между первым и вторым выключателем (45 мин). Соединяются два выходных контакта первого выключателя с двумя входными контактами второго.
- Подключение второго выключателя к осветительному прибору (30 мин). С общего контакта второго выключателя фаза уходит на светильник.
- Коммутация проводов в распределительной коробке (40 мин). Сборка всех линий с помощью клеммников WAGO.
- Подключение заземляющего провода (20 мин). Желто-зеленая жила соединяется напрямую от щитка к светильнику, минуя выключатели.
- Фиксация механизмов в подрозетниках (30 мин). Затягивание винтов крепления корпуса выключателя.
- Установка декоративных рамок и клавиш (20 мин). Финальный эстетический этап монтажа.
- Проверка работы системы при подаче питания (15 мин). Тестирование включения и выключения из обеих точек.
Технические требования и регламенты
Сечение провода для освещения должно быть строго 1.5 мм², использование более тонких жил приведет к их перегреву. Температурный режим эксплуатации кабеля ВВГнг позволяет использовать его в любых жилых помещениях. Важно проверить совместимость механизмов: желательно использовать выключатели одной серии от одного производителя для идеальной стыковки рамок. Если подрозетники фиксировались гипсовой штукатуркой, время на её застывание должно составлять не менее 24 часов перед окончательной затяжкой механизмов.
Типичные ошибки при монтаже
Новички часто допускают ошибки в коммутации, которые приводят к некорректной работе схемы. Наиболее распространенной проблемой является перепутанные контакты, из-за чего один выключатель перестает управлять светом при определенном положении другого.
- Использование кабеля с сечением менее 1.5 мм².
- Отсутствие заземления в схеме освещения.
- Плохая затяжка клемм, приводящая к искрению.
- Подключение нулевого провода к выключателю (на нем должна быть только фаза).
- Игнорирование проверки цепи перед подачей напряжения.
В моей практике был случай, когда из-за плохо затянутого контакта в клемме свет начал периодически мигать, что имитировало неисправность лампы. Исправление таких ошибок требует полного разбора распределительной коробки и переобжима соединений.
Финансовые затраты на реализацию
Стоимость установки зависит от того, выполняется ли работа самостоятельно или силами специалиста. Основная экономия при самостоятельном монтаже достигается за счет отсутствия оплаты услуг электромонтажника.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 2300 руб. | 2300 руб. | 0 руб. |
| Работа по штроблению | 0 руб. | 1500 руб. | 1500 руб. |
| Монтаж и подключение | 0 руб. | 2000 руб. | 2000 руб. |
| 2300 руб. | 5800 руб. | 3500 руб. |
Эксплуатация и обслуживание
После завершения работ рекомендуется провести проверку надежности всех контактов через месяц эксплуатации. В этот период происходит естественная усадка материалов и температурное расширение металлов, что может ослабить зажимы. Срок службы качественных проходных выключателей составляет от 10 до 25 лет при условии отсутствия перегрузок сети. Правила использования просты: избегайте механических ударов по клавишам и не превышайте допустимую мощность ламп.
Современные способы управления светом
Существуют альтернативы классической проводке. Умные реле позволяют превратить любой обычный выключатель в проходной с помощью программного обеспечения. Беспроводные выключатели вообще не требуют прокладки кабеля между точками управления, так как работают по радиоканалу. В случаях, когда управление светом нужно из трех и более точек, устанавливается перекрестный выключатель, который монтируется между двумя проходными.
Ответы на популярные вопросы
Чем проходной выключатель отличается от обычного?
Обычный выключатель имеет два контакта (размыкает цепь), а проходной — три (переключает ток с одной линии на другую).
Можно ли использовать разные бренды выключателей в одной схеме?
Технически это возможно, так как принцип работы одинаков, но могут возникнуть сложности с установкой декоративных рамок.
Какой кабель лучше выбрать для освещения?
Оптимальным выбором является ВВГнг 3х1.5, так как он не поддерживает горение и имеет необходимую прочность.
Нужен ли ноль на самом выключателе?
Нет, на выключатель подается только фаза. Ноль идет напрямую от распределительной коробки к светильнику.
Как найти обрыв провода в схеме?
С помощью мультиметра в режиме «прозвонки» проверяется целостность каждого участка кабеля по отдельности.
Можно ли подключить проходной выключатель к люстре с несколькими лампами?
Да, схема будет работать идентично, независимо от количества ламп в одном светильнике.
Опасно ли подключать схему под напряжением?
Это категорически запрещено, так как существует риск поражения электрическим током и короткого замыкания.
