Монтаж осветительного прибора с раздельным включением групп ламп требует точного соблюдения схемы разводки. Средняя сложность таких работ оценивается как умеренная, а время выполнения составляет от 2 до 4 часов. Стоимость расходных материалов обычно не превышает 1500 рублей. Понимание того, как подключить люстру с несколькими режимами, позволяет создать гибкое освещение в комнате. Грамотный подход к процессу гарантирует долговечность контактов и безопасность эксплуатации.
Предварительный анализ и подготовка
Перед началом работ необходимо оценить уровень своих знаний в области электротехники. Базовые навыки работы с кабелем и понимание принципов распределения фаз являются обязательными. Процесс установки многорежимного светильника занимает больше времени, чем монтаж обычной лампы, из-за необходимости разделения линий управления. Оптимально проводить такие манипуляции в светлое время суток, чтобы иметь максимальный обзор потолочной зоны.
Перечень требуемых комплектующих
Для качественного соединения проводов следует использовать сертифицированные компоненты. Основной упор делается на надежность изоляции и плотность прилегания контактов.
- Медный многожильный провод сечением 1.5 мм²;
- Клеммники Wago серии 221 для быстрого монтажа;
- Изолента ПВХ для дополнительной защиты;
- Пластиковые стяжки для фиксации кабелей;
- Цветные маркеры для пометки фазных линий;
- Термоусадочные трубки разного диаметра;
- Гофрированная труба для защиты вывода;
- Диэлектрические шайбы для крепления основания.
Расход материалов рассчитывается исходя из одной точки подключения, что позволяет избежать излишков.
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Провод медный 1.5 мм² | 5 м | 5 м | 110 руб. | 550 руб. |
| Клеммники Wago | 10 шт. | 10 шт. | 35 руб. | 350 руб. |
| Изолента | 1 рулон | 0.2 рулона | 60 руб. | 60 руб. |
| Стяжки нейлоновые | 20 шт. | 10 шт. | 3 руб. | 60 руб. |
| Маркеры кабельные | 1 набор | 5 шт. | 150 руб. | 150 руб. |

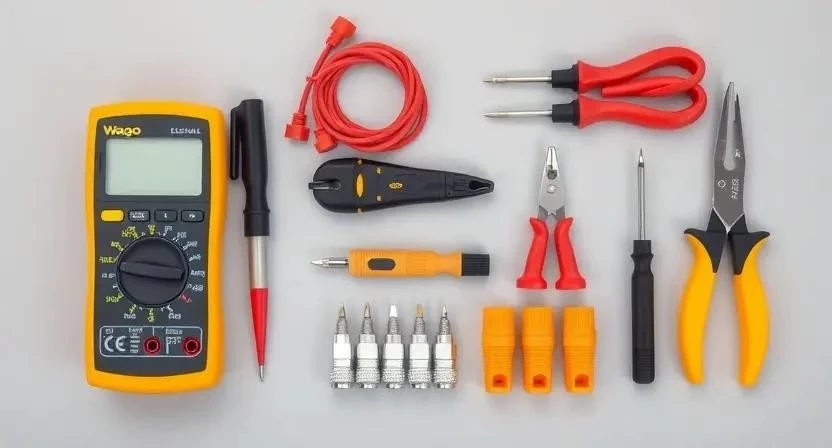

Инструментальная база для монтажа
Правильно подобранный инструмент ускоряет процесс и минимизирует риск повреждения жил кабеля. Использование профессиональных стрипперов позволяет снимать изоляцию без зазубрин на меди.
- Индикаторная отвертка — проверка наличия напряжения;
- Стриппер — аккуратная зачистка концов проводов;
- Мультиметр или тестер — проверка целостности цепи;
- Пассатижи — обжим и изгиб кабеля;
- Набор отверток (крестовая и плоская) — затяжка винтов;
- Ступенька или стремянка — доступ к потолку;
- Канцелярский нож — подрезка гофры.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Мультиметр | Замер напряжения | Желательно | 1200 руб. |
| Пассатижи | Работа с проводом | Обязательно | 600 руб. |
| Стремянка | Подъем к потолку | Обязательно | 2500 руб. |
Организация рабочего пространства
Свободный доступ к месту установки предотвращает случайное падение предметов на монтажника. Рекомендуется отодвинуть мебель от зоны работы и застелить пол полиэтиленовой пленкой для защиты от строительной пыли. Весь мелкий мусор следует убирать сразу в отдельный контейнер. Дополнительный переносной прожектор обеспечит видимость в момент отключения основного электропитания.
Работа с потолочным выводом
Первичный осмотр состояния проводов в потолочной коробке выявляет возможные проблемы с окислением или перегибом. Контакты очищаются от пыли и остатков старой изоляции. Важно проверить надежность фиксации монтажного крюка или закладной детали, так как вес многорежимной люстры может быть значительным. Готовность сети проверяется с помощью тестера, чтобы убедиться в правильном приходе каждой из фаз от многоклавишного выключателя.
Технический регламент подключения
Процесс установки требует строгого соблюдения последовательности действий для исключения короткого замыкания.
- Обесточивание (10 мин). Отключение соответствующего автомата в электрощите. Проверка отсутствия тока индикаторной отверткой на всех жилах.
- Маркировка проводов (15 мин). Обозначение каждой фазы цветным маркером. Это критически важно, так как перепутанные линии приведут к неправильной работе режимов. Из личного опыта: однажды я пропустил этот шаг и потратил два часа, пытаясь понять, какой клавишей включается верхний ряд ламп.

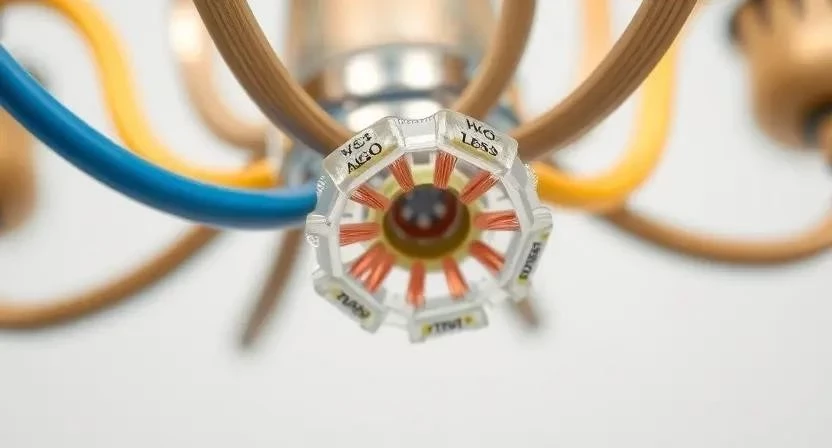

- Соединение фаз для разных режимов (30 мин). Подключение каждой управляющей жилы от выключателя к соответствующей группе патронов через клеммник Wago.
- Подключение общего нуля (20 мин). Объединение всех нулевых проводов люстры в один общий узел и соединение его с нулевым проводом из потолка.
- Монтаж заземления (10 мин). Соединение желто-зеленого провода корпуса прибора с заземляющим контуром здания.
- Фиксация клемм (15 мин). Проверка плотности зажима всех проводов. Легкое потягивание за каждый провод подтверждает надежность контакта.
- Проверка работоспособности (10 мин). Кратковременная подача питания для тестирования каждого режима освещения без установленных плафонов.
- Монтаж основания (15 мин). Прикручивание декоративного корпуса люстры к потолочному креплению.
- Укладка кабелей (15 мин). Аккуратное распределение проводов внутри монтажной коробки, чтобы они не были зажаты корпусом.
- Установка ламп (10 мин). Вкручивание светодиодных или галогенных ламп соответствующей мощности.
- Монтаж плафонов (20 мин). Фиксация стеклянных или пластиковых элементов осветительного прибора.
- Финальный тест (10 мин). Полный цикл переключения всех режимов в течение нескольких минут.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и разметка | 25 мин | Использование маркеров |
| Электромонтаж | 75 мин | Работа с клеммниками |
| Механический монтаж | 40 мин | Фиксация к потолку |
| Тестирование | 20 мин | Проверка всех режимов |
| Декорирование | 30 мин | Установка плафонов |
Критические аспекты установки
Температура в помещении при монтаже должна быть в пределах от +5 до +30 градусов, чтобы изоляция кабеля оставалась эластичной. Влажность воздуха свыше 80% может потребовать использования дополнительных влагостойких клемм. Необходимо строго соблюдать совместимость диммеров с типом используемых ламп, иначе возникнет мерцание. Сечение провода 1.5 мм² является оптимальным для большинства бытовых люстр, обеспечивая необходимый запас по мощности.
Разбор типичных промахов
Ошибки при подключении часто приводят к нестабильной работе освещения или выходу из строя электроники.
- Плохой контакт в клеммнике. Приводит к искрению и перегреву провода. В моей практике один раз плохо зажатый провод в Wago вызывал мигание одной из зон освещения.
- Перепутанные фазные линии. В результате клавиши выключателя работают не в том порядке, который был задуман.
- Отсутствие заземления. Создает риск поражения током при касании металлического корпуса.
- Использование слишком тонкого провода. Вызывает падение напряжения и перегрев жил.
- Слишком сильная затяжка винтов. Приводит к повреждению медной жилы и ее последующему обрыву.
Сметный расчет работ
Стоимость установки зависит от того, выполняется ли работа самостоятельно или с привлечением специалиста. Основная экономия достигается за счет отсутствия оплаты услуг мастера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1100 руб. | 1100 руб. | 0 руб. |
| Работа электрика | 0 руб. | 2500 руб. | 2500 руб. |
| Расходники (лента, стяжки) | 200 руб. | 200 руб. | 0 руб. |
| Транспортные расходы | 0 руб. | 500 руб. | 500 руб. |
| 1300 руб. | 4300 руб. | 3000 руб. |
Личный пример: выполнив подключение самостоятельно, я сэкономил около 3000 рублей, которые направил на покупку более качественных светодиодных ламп.
Правила эксплуатации системы
Для продления срока службы контактов рекомендуется избегать резкого, частого переключения режимов. Светодиодные лампы служат дольше при стабильном напряжении, поэтому использование качественных стабилизаторов в сети желательно. Ревизию соединений в потолочной коробке следует проводить раз в 3-5 лет, проверяя отсутствие оплавления изоляции. Правильное распределение нагрузки между режимами предотвращает перегрев выключателя.
Современные решения управления
В качестве альтернативы традиционным выключателям можно использовать умные реле, которые позволяют управлять режимами через смартфон. Дистанционные пульты управления избавляют от необходимости прокладки множества фазных линий от выключателя к люстре. Сравнение с однорежимными системами показывает, что многорежимные варианты значительно функциональнее, хотя и сложнее в монтаже. Разные типы выключателей (проходные, перекрестные) позволяют управлять светом из разных концов комнаты.
Ответы на частые вопросы
Можно ли подключить многорежимную люстру к одному выключателю?
Да, но в этом случае все режимы будут включаться одновременно, и функция раздельного освещения будет утрачена.
Что делать, если один из режимов не работает?
Необходимо обесточить сеть и проверить надежность контакта в соответствующем клеммнике или целостность лампы в этой группе.
Как выбрать подходящий клеммник?
Рекомендуется использовать пружинные зажимы (например, Wago), так как они обеспечивают более надежный контакт при вибрациях и температурных расширениях.
Нужно ли менять проводку в потолке для такой люстры?
Если от выключателя идет только один фазный провод, то для реализации нескольких режимов потребуется прокладка дополнительных линий.
Какое сечение провода использовать для светодиодов?
Для бытового освещения достаточно сечения 1.5 мм², так как светодиоды потребляют минимальный ток.
Можно ли использовать обычную изоленту вместо клеммников?
Это допустимо, но менее надежно и значительно увеличивает время монтажа, а также риск плохого контакта.
Как проверить фазу, если нет мультиметра?
Используйте простую индикаторную отвертку, которая светится при касании фазного провода.
