Переход на трехфазную сеть требуется при установке мощного оборудования в частном доме или коммерческом помещении. Процесс характеризуется высокой сложностью и занимает от 4 до 8 часов работы квалифицированного специалиста. Стоимость профессионального монтажа зависит от объема дополнительных работ по замене щитка. Чтобы понять, как установить трехфазный счетчик: инструкция по монтажу и подключению поможет избежать критических ошибок. Правильный подход гарантирует стабильную работу электросети и безопасность жильцов.
Подготовительный этап и требования
Работы начинаются с оценки сложности объекта и проверки квалификации электрика, так как ошибки в трехфазных сетях опасны. Сначала необходимо согласовать установку с энергосбытовой компанией и получить официальные техусловия. В этом документе прописаны требования к типу прибора учета и точке подключения. Без этих документов последующая опломбировка будет невозможна.
Комплектация материалов для электромонтажа
Для качественного выполнения работ потребуется набор сертифицированных компонентов. Рекомендуется использовать медный провод с сечением, соответствующим расчетной нагрузке сети (обычно от 4 до 6 мм² для ввода). Все элементы должны быть совместимы по току и напряжению.
- Трехфазный электросчетчик (согласно техусловиям)
- Вводной кабель (медный, негорючий)
- Автоматические выключатели (трехполюсные)
- УЗО или дифференциальные автоматы
- Распределительный электрощит
- Шины нулевые и заземляющие
- Гофрированная труба для защиты кабеля
- DIN-рейка для крепления модулей
- Наконечники НШВИ и изолента
| Материал | Количество | Расход на м2/ед. | Цена за ед. (пример) | |
|---|---|---|---|---|
| Счетчик 3-фазный | 1 шт. | 1 шт. | 8 000 руб. | 8 000 руб. |
| Кабель ВВГнг-ls 5х6 | 10 м | 10 м | 250 руб./м | 2 500 руб. |
| Автомат 3-полюсный | 1 шт. | 1 шт. | 1 200 руб. | 1 200 руб. |
| Щит распределительный | 1 шт. | 1 шт. | 3 000 руб. | 3 000 руб. |
| Гофра ПВХ 20мм | 5 м | 5 м | 40 руб./м | 200 руб. |

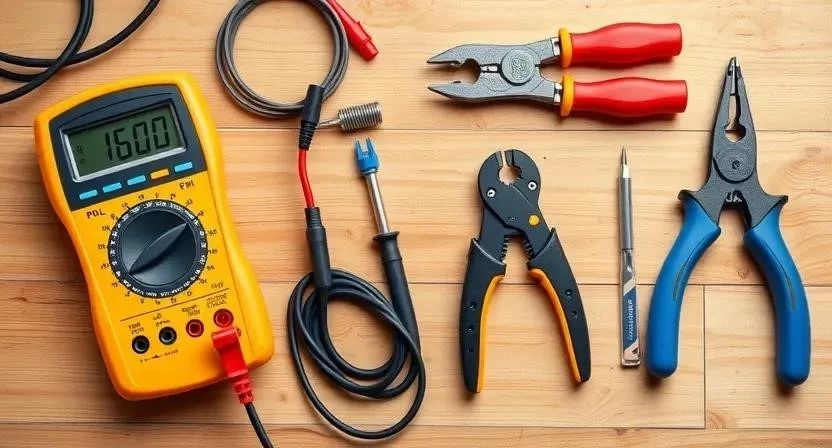

Инструментарий для установки
Правильный подбор инструментов ускоряет процесс и обеспечивает надежность соединений. Особое внимание следует уделить обжимному инструменту для подготовки жил кабеля.
- Мультиметр (проверка напряжения и фазировки)
- Стриппер (снятие изоляции без повреждения жил)
- Кримпер (обжим наконечников)
- Набор диэлектрических отверток
- Перфоратор с бурами по бетону/кирпичу
- Пассатижи и кусачки
- Строительный уровень
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер вольт и проверка фаз | Обязательно | 2 000 руб. |
| Стриппер | Чистая зачистка провода | Желательно | 1 500 руб. |
| Кримпер | Фиксация наконечников | Обязательно | 2 500 руб. |
| Перфоратор | Монтаж щитка на стену | Обязательно | 5 000 руб. |
| Уровень | Выравнивание щитка | Желательно | 600 руб. |
Организация рабочего пространства
Место для установки щитка выбирается исходя из требований доступности для сотрудников энергосбыта. Помещение должно быть сухим, с достаточным освещением для проведения точных работ. Перед началом монтажа окружающие поверхности закрываются защитной пленкой, чтобы избежать загрязнения пылью от сверления.

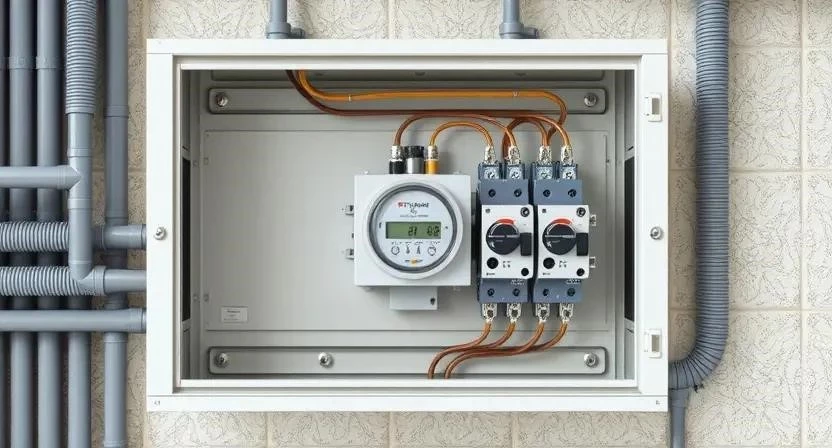

Подготовка стены и поверхности
Сначала размечается положение щитка с помощью уровня. Сверлятся отверстия под крепления, после чего устанавливается корпус. Вводной кабель заводится в щит через специальные отверстия, при этом используется гофра для защиты изоляции от острых краев металла. Надежность креплений проверяется механическим воздействием, чтобы щит не вибрировал при эксплуатации.
Пошаговый алгоритм монтажа
Процесс установки требует строгого соблюдения последовательности действий для обеспечения безопасности.
- Установка щита: Крепление корпуса к стене (30-60 мин).
- Заводка кабеля: Прокладка вводного провода в щиток через гофру (30-40 мин).
- Монтаж DIN-рейки: Фиксация направляющих для автоматов и счетчика (20-30 мин).

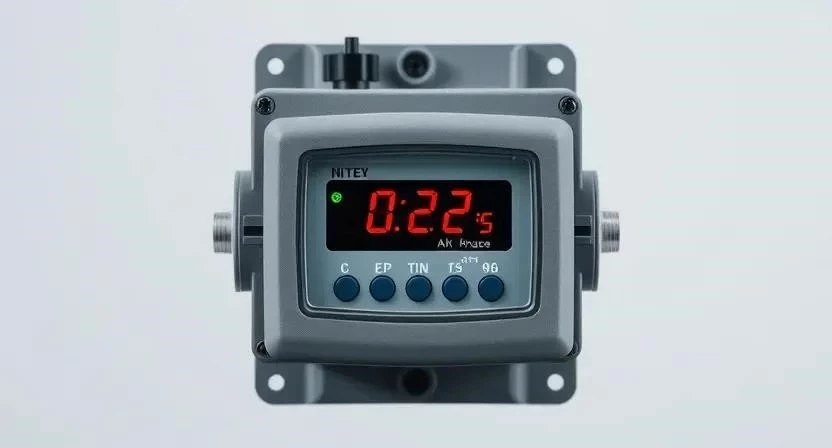

- Установка счетчика: Защелкивание прибора на рейке (10-15 мин).

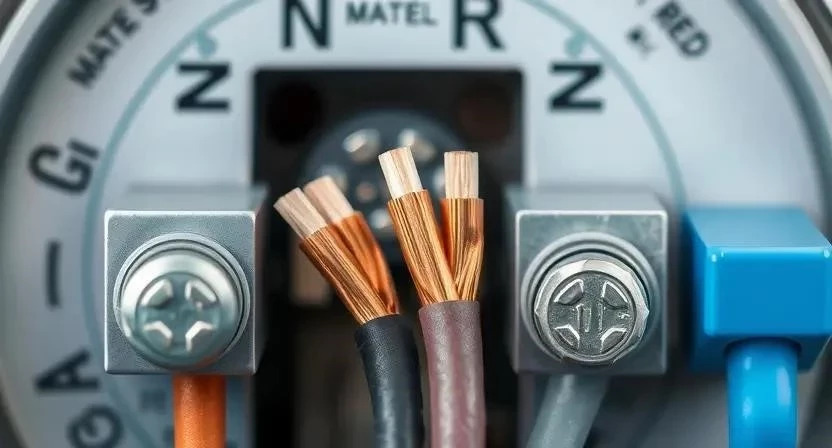

- Подключение вводных фаз: Подсоединение трех фазных жил к верхним клеммам (40-60 мин).
- Подключение нулевого провода: Фиксация нуля на соответствующей клемме (20-30 мин).
- Установка защитных автоматов: Монтаж вводного и групповых выключателей (40-60 мин).
- Распределение фаз: Подключение потребителей к разным фазам для балансировки нагрузки (60-90 мин).
- Проверка соединений: Контрольная протяжка всех винтовых зажимов (30 мин).
- Тестовый запуск: Подача напряжения и замер параметров мультиметром (30-40 мин).
- Оформление документов: Составление акта установки и техпаспорта (60 мин).
- Опломбировка: Вызов инспектора и установка пломб (зависит от службы).
Из личного опыта: однажды при монтаже в старом кирпичном доме пришлось использовать усиленные дюбели, так как стандартные выходили из стены под весом тяжелого щитка с оборудованием.
| Этап работ | Время | Особенности |
|---|---|---|
| Монтаж корпуса | 60 мин | Использование уровня |
| Подключение фаз | 60 мин | Соблюдение маркировки |
| Распределение нагрузки | 90 мин | Балансировка по фазам |
| Тестирование | 40 мин | Проверка мультиметром |
| Документация | 60 мин | Подпись электрика |
Технологические нюансы и правила
Важно соблюдать температурный режим помещения при монтаже, чтобы избежать конденсата внутри прибора. Цветовая маркировка проводов должна быть строго по ПУЭ: фазы (коричневый, черный, серый), ноль (синий), заземление (желто-зеленый). Все клеммы затягиваются с усилием, исключающим люфт провода, но без повреждения резьбы. Рекомендуется выбирать счетчик и щиток одного бренда для идеальной совместимости размеров.
Типичные ошибки при установке
Несоблюдение технологии ведет к аварийным ситуациям и отказам оборудования.
- Перепутанные фазы: Приводит к неправильному учету или сбоям в работе трехфазных двигателей.
- Плохое затяжение контактов: Вызывает искрение и нагрев в месте соединения.
- Отсутствие заземления: Создает риск поражения током при пробое изоляции.
- Неверное сечение кабеля: Ведет к перегреву провода при пиковых нагрузках.
- Нарушение баланса фаз: Перегрузка одной линии при недогрузке остальных.
В моей практике был случай, когда из-за недотяжки клеммы на вводном автомате произошел локальный перегрев, что привело к оплавлению изоляции провода.
Финансовый расчет монтажа
Стоимость реализации проекта складывается из затрат на комплектующие и оплаты труда лицензированного специалиста. Самостоятельный монтаж экономит деньги, но несет риски отказа в опломбировке из-за ошибок.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа по монтажу | 0 | 7 000 | 7 000 |
| Пусконаладка и замеры | 0 | 2 000 | 2 000 |
| Документы и акты | 0 | 1 500 | 1 500 |
| 15 000 | 25 500 | 10 500 |
Эксплуатация и обслуживание
После завершения работ требуется периодическая проверка контактов на предмет нагрева с помощью тепловизора или тактильно (при отключенном питании). Целостность пломб должна проверяться ежемесячно, так как их повреждение ведет к штрафам. Срок эксплуатации современного электронного счетчика составляет от 10 до 20 лет.
Сравнение систем учета
Однофазные системы подходят для небольших домов с минимальным набором техники. Трехфазные сети позволяют подключать мощные котлы, станки и кондиционеры, распределяя нагрузку. Современные умные счетчики с дистанционной передачей данных избавляют от необходимости визита контролера, передавая показания автоматически через GSM-модуль.
Часто задаваемые вопросы
Можно ли менять счетчик самостоятельно?
Физически — да, но законно — нет. Снятие и установка должны сопровождаться актами, иначе прибор не примут на учет.
Что делать, если фазы перепутаны?
Необходимо произвести перекоммутацию жил на вводном автомате до счетчика, предварительно обесточив сеть.
Как выбрать мощность автомата?
Исходя из расчетной мощности всех потребителей на данной линии с запасом 20%.
Нужно ли ставить УЗО при трехфазном вводе?
Да, для защиты людей от утечек тока рекомендуется ставить общее УЗО или дифференциальные автоматы на каждую группу.
Какое сечение провода выбрать для ввода?
Обычно используется 5х6 мм² или 5х10 мм² в зависимости от выделенной мощности.
Можно ли ставить счетчик в сыром подвале?
Только в специальном влагозащищенном корпусе с соответствующим классом IP.
Что будет, если перегрузить одну фазу?
Сработает автоматический выключатель этой фазы, при этом остальные две продолжат работать.
Часто клиенты спрашивают про мощность автомата; однажды я заменил 16А на 25А после установки мощного электрокотла, чтобы избежать постоянных срабатываний защиты.
