Монтаж прибора учета электроэнергии представляет собой техническую задачу, требующую строгого соблюдения норм электробезопасности. Установка электросчетчика своими руками занимает в среднем от 4 до 8 часов, а стоимость комплектующих варьируется в зависимости от выбранного класса точности устройства. Правильно реализованная схема подключения счетчика электроэнергии гарантирует корректный учет ресурсов и стабильную работу всей сети дома. Данный процесс требует базовых навыков работы с электрикой и наличия соответствующего допуска.
Перед началом работ необходимо оценить уровень своих компетенций в области электромонтажа. Выполнение данной задачи требует умения работать с напряжением, понимания принципов распределения фаз и использования измерительных приборов. Если вы никогда не работали с вводным щитом или не владеете навыками обжима кабеля, лучше вызвать сертифицированного специалиста. Помните, что ошибки при монтаже могут привести к короткому замыканию или выходу из строя бытовой техники. Опыт показывает, что попытка сэкономить на квалифицированном мастере при отсутствии навыков часто приводит к штрафам от энергосбыта из-за неправильного подключения.
Для качественной комплектации системы потребуются следующие компоненты:
- Однофазный или трехфазный счетчик электроэнергии (в зависимости от сети)
- Медный кабель ВВГнг-LS сечением 4-6 мм² для ввода
- Вводной автоматический выключатель (автомат)
- Распределительный щиток с DIN-рейкой
- Наконечники НШВИ для обжима жил
- Шины нулевые и заземляющие
- Изолента ПВХ или термоусадочные трубки
- Клеммные зажимы для фиксации проводов
| Материал | Количество | Расход на ед. | Цена за ед. | |
|---|---|---|---|---|
| Счетчик однофазный | 1 шт. | 1 шт. | 3500 руб. | 3500 руб. |
| Кабель ВВГнг-LS 3х4 | 5 м | 1 м | 120 руб. | 600 руб. |
| Вводной автомат 25А | 1 шт. | 1 шт. | 450 руб. | 450 руб. |
| Щиток распределительный | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Набор наконечников | 1 уп. | 10 шт. | 200 руб. | 200 руб. |

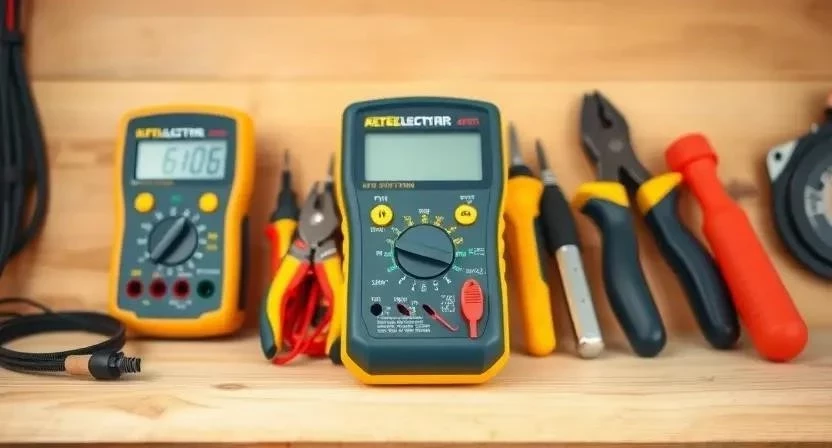

Подберите инструменты, исходя из их назначения и необходимости для каждого этапа:
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения, проверка фазы | Обязательно | 1500 руб. |
| Стриппер | Быстрая зачистка изоляции | Желательно | 800 руб. |
| Обжимной инструмент | Крепление наконечников НШВИ | Обязательно | 1200 руб. |
| Набор отверток | Затяжка клемм и винтов | Обязательно | 700 руб. |
| Пассатижи | Обрезка и выравнивание жил | Обязательно | 600 руб. |
Организация рабочего пространства начинается с обеспечения качественного освещения места установки щитка. Необходимо полностью отключить электропитание на главном вводе в здание, чтобы исключить риск поражения током. Защитите окружающие поверхности пленкой или картоном, если работы проводятся в жилом помещении. Убедитесь, что в зоне доступа нет посторонних лиц, а все инструменты разложены в удобном порядке.
Сначала произведите монтаж распределительного щита, надежно закрепив его к стене с помощью дюбелей. Проверьте все крепления на отсутствие люфтов, чтобы вибрации не ослабили контакты в будущем. Проложите вводной кабель в гофротрубе, соблюдая радиусы изгиба, чтобы не повредить изоляцию. Проверка изоляции осуществляется с помощью мультиметра: сопротивление между жилами должно быть максимальным. Готовность к установке подтверждается отсутствием напряжения на концах кабеля и надежной фиксацией корпуса щитка.
Процесс монтажа электросчетчика пошагово выполняется в следующей последовательности:
- Обесточивание сети (30 мин). Отключите вводной рубильник и с помощью индикатора напряжения убедитесь, что ток отсутствует на всех жилах.
- Установка корпуса (40 мин). Зафиксируйте счетчик и автоматы на DIN-рейке, соблюдая зазоры для вентиляции.
- Подготовка кабеля (30 мин). Зачистите изоляцию с концов проводов. При зачистке изоляции кабеля ВВГнг слишком глубокий надрез привел к повреждению жилы, поэтому рекомендую использовать стриппер с регулировкой.
- Подключение фазы на вход (20 мин). Вставьте фазный провод в соответствующую входную клемму счетчика и плотно затяните винт.
- Подключение нуля (20 мин). Соедините нулевой провод с соответствующим зажимом, следуя схеме прибора.
- Соединение с автоматом (30 мин). Соедините выход счетчика с вводным автоматом с помощью медного провода подходящего сечения.
- Монтаж заземления (20 мин). Подключите провод заземления к общей шине щитка.
- Проверка зажимов (20 мин). Протяните все винтовые соединения. В одном из объектов из-за слабого зажима клеммы счетчика начал греться, что привело к оплавлению изоляции через месяц эксплуатации.
- Тестовый запуск (30 мин). Включите питание и проверьте индикацию на дисплее счетчика и работу вольтметра.
- Заявка на пломбировку (1 час). Оформите документы в энергосбыте для выезда инспектора и установки пломб.
Учитывайте влияние внешних факторов на материалы. При экстремально низких температурах изоляция кабеля становится хрупкой, что может привести к микротрещинам при изгибе. Сечение провода должно строго соответствовать расчетной нагрузке: для стандартного ввода обычно используется медь сечением не менее 4 мм². Используйте только совместимые марки кабеля (например, ВВГнг-LS), чтобы избежать окисления контактов. Время затяжки клемм должно быть достаточным, но без чрезмерного усилия, чтобы не сорвать резьбу.
Часто при самостоятельном монтаже допускаются ошибки, которые могут привести к авариям:
- Перепутанные фазный и нулевой провода на входе.
- Слабый зажим контактов в клеммах, вызывающий искрение.
- Полное отсутствие заземления в системе.
- Использование несертифицированных или б/у приборов учета.
- Несоответствие сечения провода мощности вводного автомата.
- Установка счетчика в помещениях с повышенной влажностью без защиты.
- Нарушение целостности изоляции при зачистке жил.
Расходы на технологию установки счетчика электроэнергии складываются из стоимости материалов и возможной оплаты труда.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Комплект материалов | 1 набор | 6350 руб. | 6350 руб. |
| Работа мастера | 1 услуга | 3000 руб. | 3000 руб. |
| Транспортные расходы | — | 500 руб. | 500 руб. |
| Параметр | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Стоимость материалов | 6350 руб. | 6350 руб. | 0 руб. |
| Стоимость работ | 0 руб. | 3000 руб. | 3000 руб. |
| 6350 руб. | 9350 руб. | 3000 руб. |
Следите за состоянием оборудования после завершения всех работ. Рекомендуется проводить проверку плотности контактов раз в год, так как из-за температурных расширений винты могут ослабнуть. Регулярно контролируйте показания прибора и сверяйте их с данными в квитанциях. Соблюдайте правила эксплуатации щитка, не перегружая сеть сверх номинала вводного автомата. Срок службы современного электронного счетчика составляет в среднем 10-15 лет.
Существуют альтернативные варианты организации учета. Умные счетчики позволяют передавать данные в энергосбыт автоматически через интернет, исключая ручной ввод. При выборе корпуса можно остановиться на встраиваемых или накладных моделях в зависимости от отделки стен. Также стоит различать однофазные системы (для небольших домов) и трехфазные, которые необходимы при наличии мощного оборудования или электроплит.
Ответы на часто задаваемые вопросы:
- Можно ли самому пломбировать счетчик? Нет, пломбировка осуществляется только уполномоченным сотрудником энергосбыта.
- Какой кабель выбрать для ввода? Рекомендуется медный кабель ВВГнг-LS с сечением от 4 мм².
- Что делать, если счетчик не крутит? Проверить наличие напряжения на вводе и правильность подключения фазы.
- Можно ли ставить счетчик в сыром помещении? Только в специальном влагозащищенном корпусе с соответствующим IP-рейтингом.
- Как выбрать мощность автомата? Исходя из суммарной мощности всех потребителей в доме.
- Нужен ли отдельный ноль для счетчика? Да, прибор учета требует подключения нулевого проводника для корректной работы.
- Сколько времени занимает пломбировка? Сама процедура занимает 15-30 минут после проверки схемы инспектором.
