Монтаж электропроводки в помещениях с повышенной влажностью требует строгого соблюдения технических регламентов для предотвращения коротких замыканий и поражения током. Ошибка в расчетах или выборе кабеля может привести к аварии, а стоимость исправления после укладки плитки вырастет в несколько раз. Разводка электрики в санузле обычно занимает от 2 до 5 дней в зависимости от сложности схемы. Правильный подход гарантирует безопасность эксплуатации всех бытовых приборов.
Особенности подготовки к электромонтажу
Электромонтажные работы в ванной комнате относятся к категории повышенной сложности. Для их успешного выполнения требуются базовые навыки работы с электрическими сетями и обязательное изучение ПУЭ (правил устройства электроустановок). Приступать к разводке следует после завершения демонтажа старой отделки, но до начала штукатурных работ и укладки плитки.
Подбор необходимых материалов

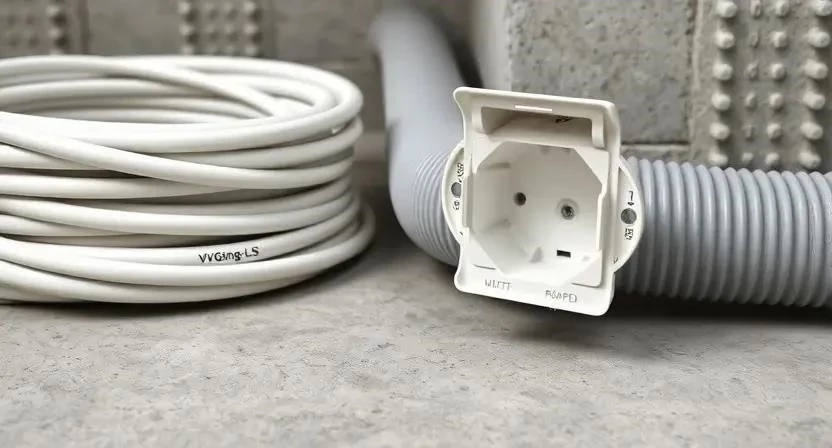

Качество компонентов напрямую влияет на электробезопасность помещения. Основным требованием к кабелю является наличие индекса нг-LS, что означает негорючесть и низкое дымовыделение.
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Кабель ВВГнг-LS 3х1.5 (для освещения)
- Гофрированные трубы (ПВХ или ПНД)
- Подрозетники для бетонных/кирпичных стен
- УЗО (устройство защитного отключения)
- Автоматические выключатели
- Клеммники для соединения проводов
- Распределительные коробки
| Материал | Характеристика | Расход на м2 (ориент.) | Цена за ед. |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 2-3 м | от 80 руб/м |
| Кабель ВВГнг-LS 3х1.5 | Медный, негорючий | 1.5-2 м | от 60 руб/м |
| Гофра ПВХ 20мм | Защитная труба | 2-3 м | от 15 руб/м |
| Подрозетник | Пластиковый, стандарт | 1-2 шт | от 50 руб/шт |
| УЗО | Ток утечки 10-30мА | 1 шт | от 800 руб/шт |
Комплект инструментов для работы
Использование специализированного оборудования ускоряет процесс и повышает точность монтажа. Дорогостоящие позиции, такие как штроборез, целесообразно брать в аренду.
- Штроборез — создание пазов в стенах
- Перфоратор — бурение отверстий под подрозетники
- Стриппер — быстрая зачистка изоляции кабеля
- Мультиметр — проверка целостности цепи и напряжения
- Строительный уровень — разметка осей
- Набор отверток — монтаж механизмов
- Пассатижи — работа с проводом
| Инструмент | Назначение | Статус | Ориент. цена аренды/покупки |
|---|---|---|---|
| Штроборез | Прорезка штроб | Желательно | от 500 руб/сут |
| Перфоратор | Бурение отверстий | Обязательно | от 3000 руб |
| Стриппер | Снятие изоляции | Желательно | от 700 руб |
| Мультиметр | Диагностика сети | Обязательно | от 1200 руб |
| Уровень | Выравнивание | Обязательно | от 400 руб |
Организация пространства в помещении
Первым этапом становится полное освобождение санузла от сантехнического оборудования и мебели. Пол застилают плотной пленкой или картоном для защиты от повреждений. Весь строительный мусор выносят из комнаты, обеспечивая при этом беспрепятственную работу вентиляции.
Подготовка стен к прокладке кабеля
Разметка точек расположения осветительных приборов и розеток выполняется строго по схеме. После этого производится штробление стен, создающее каналы для кабеля. Пазы тщательно очищают от строительной пыли и обрабатывают грунтовкой, чтобы обеспечить надежную фиксацию гофры и материалов.
Пошаговый процесс монтажа электрики
Соблюдение последовательности действий исключает необходимость переделок на финальных этапах отделки.
- Составление схемы. Определение всех точек потребления энергии и расположения щитка.
- Разметка осей. Нанесение линий будущих штроб на стены с помощью уровня.
- Штробление и бурение. Прорезание каналов и создание отверстий под подрозетники.

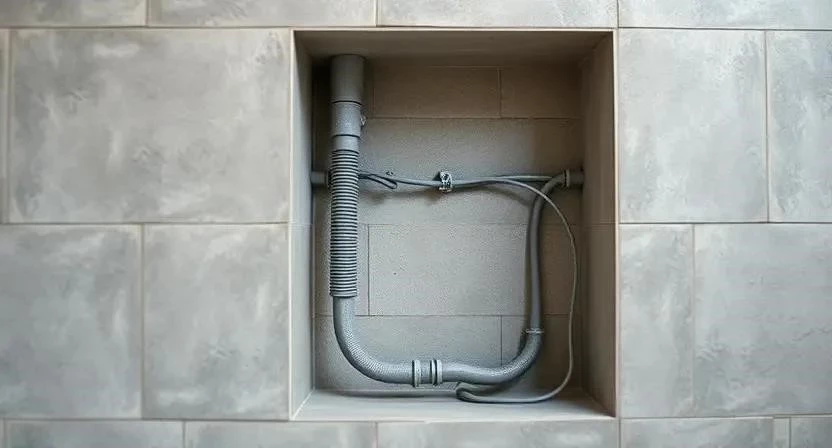

- Монтаж гофры. Укладка защитных труб в штробы.
- Прокладка кабеля. Затяжка проводов от распределительного щитка до конечных точек.
- Фиксация подрозетников. Установка коробок в стены с выравниванием по уровню.
- Соединение в коробках. Сборка электрических соединений с помощью клеммников.

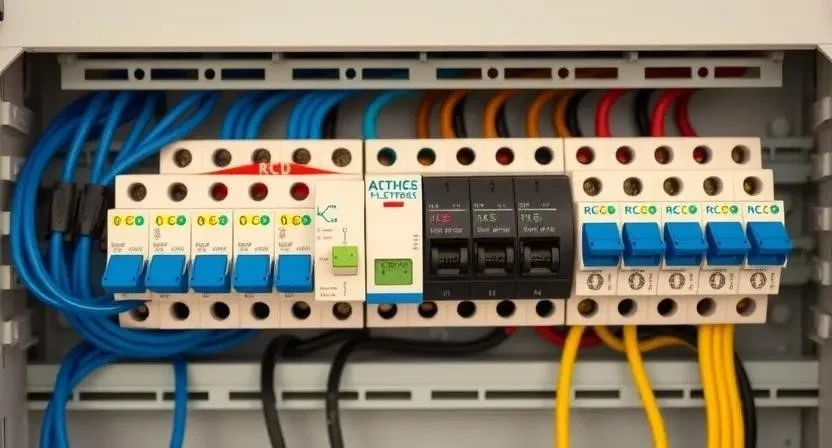

- Настройка щитка. Установка УЗО и автоматических выключателей.
- Монтаж фурнитуры. Установка розеток и выключателей (после отделки).
- Освещение. Подключение светильников и точечных ламп.
- Тестирование. Проверка сети мультиметром на отсутствие короткого замыкания.
- Проверка под нагрузкой. Контрольный запуск всех приборов.
Из личного опыта: при установке подрозетников всегда оставляйте запас кабеля 10-15 см. Это позволит легко заменить механизм в будущем, не вскрывая стену.
| Этап работ | Время выполнения | Результат |
|---|---|---|
| Разметка и штробление | 4-6 часов | Готовые пазы в стенах |
| Прокладка кабеля в гофре | 3-5 часов | Проложенные линии связи |
| Установка подрозетников | 2-3 часа | Закрепленные точки вывода |
| Сборка щитка и УЗО | 2-4 часа | Готовая система защиты |
| Тестирование сети | 1-2 часа | Подтвержденная безопасность |
Из личного опыта: при прокладке кабеля в гофре не затягивайте его слишком плотно. Небольшой люфт необходим для компенсации температурного расширения материалов.
Из личного опыта: обязательно проверьте срабатывание УЗО кнопкой «Тест» до того, как закроете распределительную коробку или заштукатурите стены.
Технические нюансы и нормы безопасности

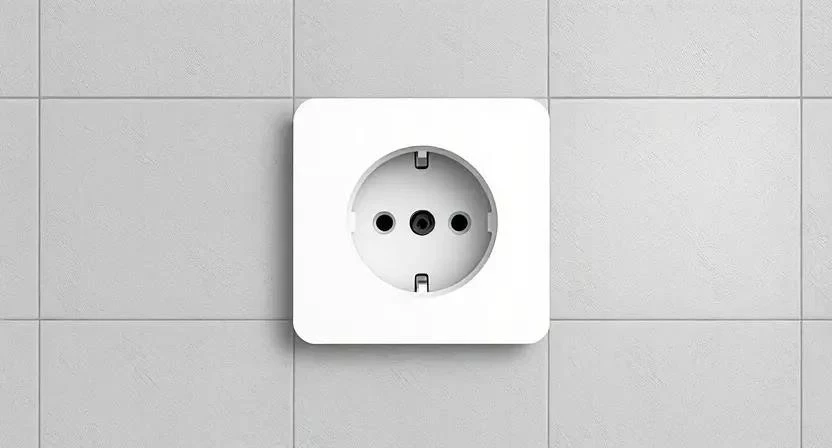

Безопасность в ванной комнате базируется на разделении пространства на зоны 0, 1 и 2. В каждой зоне действуют свои ограничения: например, в зоне 0 (внутри ванны или душевого поддона) установка любых электроприборов запрещена. Все розетки и выключатели должны иметь степень защиты IP44 и выше, что обеспечивает влагозащищенность.
Важным фактором является время высыхания штукатурки. Установка механизмов в подрозетники производится только после полного испарения влаги из стен, иначе возможна коррозия контактов или короткое замыкание.
Типичные ошибки при монтаже
Несоблюдение норм электробезопасности в санузле может привести к летальному исходу или пожару.
- Отказ от заземления. Создает риск поражения током при пробое изоляции прибора.
- Использование кабеля без индекса нг-LS. Обычный ПВС или ВВГ без защиты от горения опасен в закрытых штробах.
- Близость розеток к воде. Установка источников питания рядом с краном или душем нарушает нормы ПУЭ.
- Отсутствие УЗО. Без устройства защитного отключения риск смерти при утечке тока возрастает многократно.
- Неправильное сечение провода. Использование кабеля 1.5 мм2 для стиральной машины ведет к перегреву провода.
Расчет стоимости электромонтажа
Затраты складываются из стоимости расходных материалов и оплаты труда. Выполнение работ своими руками позволяет существенно сэкономить, но требует уверенности в своих навыках.
| Статья расходов | Кол-во/Объем | Цена (ср.) | ||
|---|---|---|---|---|
| Кабель ВВГнг-LS | 30 м | 70 руб/м | 2100 руб | 2100 руб |
| Гофра и крепеж | 30 м | 20 руб/м | 600 руб | 600 руб |
| УЗО и автоматы | 3 шт | 1000 руб/шт | 3000 руб | 3000 руб |
| Подрозетники/коробки | 5 шт | 100 руб/шт | 500 руб | 500 руб |
| Работа мастера | Комплекс | 5000 руб | 0 руб | 5000 руб |
| ИТОГО | — | — | 6200 руб | 11200 руб |
Экономия при самостоятельном монтаже составляет около 5000 рублей, однако требует наличия инструмента и знаний.
Эксплуатация и уход за сетью
После завершения всех работ необходимо регулярно проверять затяжку винтовых контактов в щитке, так как со временем они могут ослабнуть. Раз в месяц рекомендуется нажимать кнопку «Тест» на УЗО для подтверждения его работоспособности. Срок службы качественных материалов составляет до 25-30 лет. Чистовую отделку стен можно начинать только после полной проверки всей сети под нагрузкой.
Альтернативные способы разводки
Помимо классической скрытой разводки в стенах, существует открытая проводка в кабель-каналах. Она проще в монтаже и обслуживании, но проигрывает в эстетике. В современных интерьерах применяются беспроводные выключатели, которые не требуют штробления стен. Системы «умный дом» позволяют автоматизировать работу освещения и вытяжки, управляя ими через датчики влажности или смартфона.
Ответы на часто задаваемые вопросы
Можно ли ставить розетку рядом с душем?
Нет, установка разрешена только за пределами зон 0 и 1, с соблюдением минимального расстояния от источника воды и использованием защиты IP44.
Какой кабель выбрать для ванной?
Рекомендуется использовать исключительно ВВГнг-LS. Сечение 2.5 мм2 — для розеток, 1.5 мм2 — для освещения.
Обязательно ли устанавливать УЗО?
Да, это обязательное требование безопасности для помещений с повышенной влажностью.
Как подключить зеркало с подсветкой?
Подключение производится через влагозащищенный выключатель, кабель прокладывается в гофре до точки установки зеркала.
Где лучше ставить выключатель?
Выключатель должен располагаться за пределами влажных зон, желательно перед входом в санузел.
Нужно ли заземлять стиральную машину?
Да, заземление обязательно для всех приборов с металлическим корпусом.
Можно ли использовать обычные розетки?
Нет, в санузле допустимы только специализированные влагозащищенные розетки с крышками.
