Создание освещения в помещении требует предварительного разведения кабелей до установки полотна. Эта задача считается средней по сложности и занимает от одного до трех дней в зависимости от площади. Ошибки на этом этапе приводят к дорогостоящей переделке всего потолка. Монтаж электропроводки в натяжном потолке своими руками требует строгого соблюдения ПУЭ и правил пожарной безопасности. Правильный подход гарантирует надежную работу системы на десятилетия.
Подготовительные знания перед началом работ
Работа с электрикой требует базовых навыков электромонтажа и предельной осторожности. Процесс выполняется после завершения черновых отделочных работ, но строго до монтажа профиля и самого ПВХ полотна. В среднем на разводку в одной стандартной комнате уходит около 8-12 рабочих часов. Важно понимать, что доступ к кабелям после натяжки будет ограничен только точками освещения, поэтому любая ошибка в схеме станет критичной.

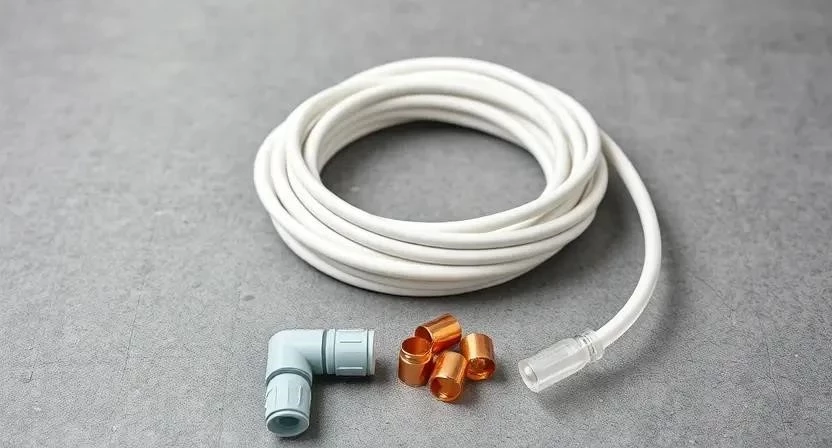

Перечень используемых материалов
Для качественного исполнения работ потребуется набор сертифицированных комплектующих. Основной упор делается на пожаробезопасность, поэтому используется кабель с индексом нг-LS.
- Кабель ВВГнг-LS (сечение 3х2.5 для розеток или 3х1.5 для света)
- Гофрированная труба ПВХ или ПНД
- Распределительные коробки
- Клеммники Wago
- Дюбель-хомуты для фиксации гофры
- Изолента или термоусадочные трубки
- Подрозетники (при необходимости установки выключателей)
- Закладные элементы и термокольца
| Материал | Количество (пример) | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 50 м | 1.5 м | 60 руб/м | 3000 руб |
| Гофра ПВХ 20мм | 40 м | 1.2 м | 25 руб/м | 1000 руб |
| Клеммы Wago | 20 шт | 0.2 шт | 30 руб/шт | 600 руб |
| Дюбель-хомуты | 100 шт | 1.6 шт | 5 руб/шт | 500 руб |
| Распред. коробка | 2 шт | 0.05 шт | 150 руб/шт | 300 руб |
Инструментарий для электромонтажа
Правильно подобранный инструмент ускоряет процесс и обеспечивает безопасность соединений. Некоторые позиции можно арендовать в строительных центрах, если работы разовые.
- Перфоратор — для создания отверстий в бетонном перекрытии
- Стриппер — для быстрого и аккуратного снятия изоляции
- Кусачки или бокорезы — для резки кабеля и гофры
- Мультиметр — для проверки целостности линий и поиска разрывов
- Строительный уровень — для точной разметки точек света
- Стремянка — для комфортного доступа к потолку
- Набор отверток (крестовая и плоская) — для монтажа клемм и коробок
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Перфоратор | Сверление бетона | Обязательно | 4000-8000 руб |
| Стриппер | Снятие изоляции | Желательно | 800-1500 руб |
| Мультиметр | Проверка напряжения | Обязательно | 1000-3000 руб |
| Уровень | Разметка осей | Обязательно | 500-1200 руб |
| Лестница | Подъем мастера | Обязательно | 2000-5000 руб |
| Бокорезы | Резка проводов | Обязательно | 400-900 руб |
| Отвертки | Затяжка контактов | Обязательно | 600-1200 руб |
Организация рабочего пространства
Сначала из комнаты выносится вся мебель и лишний мусор. Пол застилается плотной строительной пленкой, чтобы бетонная пыль не въелась в напольное покрытие. Стены в зоне предполагаемого прохождения кабелей также рекомендуется прикрыть. Свободный доступ к электрощитку обеспечит безопасность и значительно увеличит скорость выполнения работ.
Подготовка потолочного основания
Поверхность очищается от пыли и остатков старой отделки. На потолке размечаются центры будущих светильников и трассы прокладки кабеля. Проверяется плоскость перекрытия, чтобы гофра прилегала плотно и не создавала лишних выступов. При необходимости проводится грунтовка, чтобы избежать запыления при штроблении. Готовность к монтажу кабеля подтверждается отсутствием отслоений штукатурки и четкостью разметки.
Технология монтажа электрики
Процесс разводки требует строгого соблюдения последовательности действий. Каждый этап должен быть проверен перед переходом к следующему.
- Составление схемы расположения светильников (1-2 часа).
- Определение места установки распределительной коробки (30 мин).

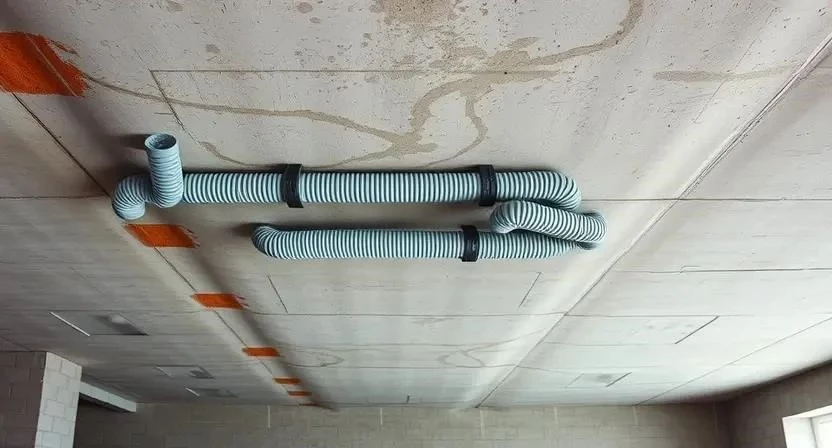

- Штробление или крепление гофры к перекрытию (3-5 часов).
- Прокладка основного кабеля в гофре (2-3 часа).
- Монтаж ответвлений к каждой точке света (2 часа).

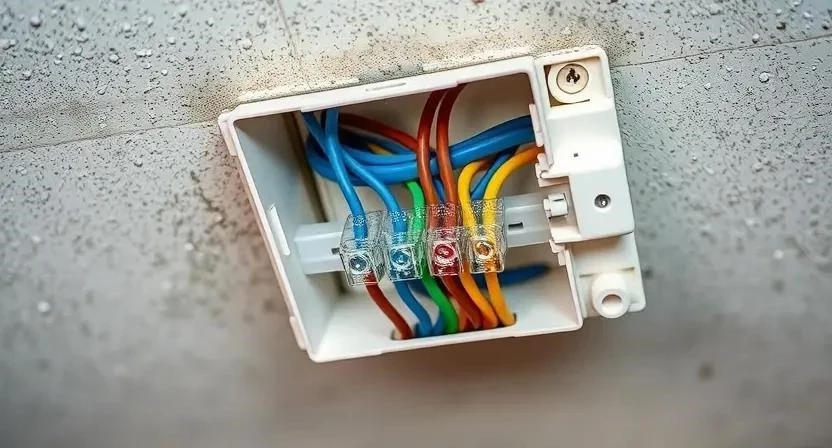

- Установка и подключение распределительной коробки (1-2 часа).
- Монтаж закладных и термоколец для светильников (1 час).
- Проверка целостности линий мультиметром (30 мин).
- Фиксация проводов к потолку, чтобы они не провисали (1 час).
- Подключение к общему электрощиту (1 час).
- Тестовый запуск электрики до натяжки полотна (30 мин).
- Финальная проверка изоляции всех соединений (30 мин).
Пример из практики: Однажды я забыл закрепить один из отрезков кабеля, и он провис под собственным весом. При последующей натяжке полотна возникла заметная складка, которую пришлось исправлять, частично демонтируя край потолка.
| Этап | Время | Особенности |
|---|---|---|
| Разметка | 2 часа | Соблюдение симметрии |
| Монтаж гофры | 4 часа | Шаг крепления 50-70 см |
| Протяжка кабеля | 3 часа | Отсутствие натяжения |
| Сборка коробки | 2 часа | Использование клемм Wago |
| Тестирование | 1 час | Замер напряжения |
Технические особенности и нормы
Температура в помещении во время работ должна находиться в пределах от +5 до +25°C. Влажность воздуха не должна превышать 60%, иначе шпатлевка после штробления будет сохнуть слишком долго — до 48 часов. Кабель ВВГнг-LS полностью совместим с ПВХ полотнами, так как не выделяет едких веществ при нагреве и обладает повышенной стойкостью к возгоранию.
Типичные ошибки при разводке
Новички часто пренебрегают правилами безопасности, что ведет к серьезным последствиям в будущем.
- Прокладка кабеля без защитной гофрированной трубы.
- Отсутствие заземления в точках установки освещения.
- Использование провода слишком малого сечения для мощных приборов.
- Забытые закладные для тяжелых люстр, из-за чего полотно может провиснуть.
- Применение скруток вместо сертифицированных клеммников.
Пример из практики: Использование тонкого провода для мощных потолочных прожекторов привело к его перегреву. В итоге пришлось полностью менять линию до установки потолка, чтобы избежать короткого замыкания.
Смета и расчет затрат
Стоимость проекта зависит от площади помещения и количества точек света. Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг специалиста.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 5500 руб | 5500 руб | 0 руб |
| Работа | 0 руб | 7000 руб | 7000 руб |
| Расходники | 500 руб | 500 руб | 0 руб |
| Инструмент (аренда) | 1000 руб | 0 руб | -1000 руб |
| 7000 руб | 13000 руб | 6000 руб |
Пример из практики: При самостоятельном монтаже я сэкономил около 6000 рублей на работе, но потратил на два дня больше времени из-за отсутствия профессионального стриппера, что замедлило зачистку проводов.
Эксплуатация и обслуживание
Система обслуживается путем замены ламп или светильников через технологические отверстия в полотне. Срок службы кабеля ВВГнг-LS составляет до 30 лет при условии отсутствия механических повреждений. Приступать к установке самого натяжного потолка можно сразу после успешного тестового запуска электрики и полной очистки поверхности от строительного мусора.
Современные альтернативы проводке
Существуют беспроводные системы управления светом, позволяющие менять сценарии освещения без переделки кабельных линий. Трековые системы дают гибкость в расположении спотов, так как позволяют передвигать их по шине. Открытая проводка в стиле лофт полностью исключает необходимость штробления, однако требует идеальной геометрии укладки кабелей.
Ответы на частые вопросы
Какой кабель лучше выбрать для потолка? Рекомендуется ВВГнг-LS сечением 1.5 мм2 для освещения и 2.5 мм2 для силовых линий.
Можно ли менять схему света после натяжки потолка? Это крайне сложно, так как доступ к кабелям ограничен. Все изменения должны быть внесены до монтажа полотна.
Нужна ли гофра в натяжном потолке? Да, она защищает кабель от повреждений и облегчает его замену в будущем.
Как подключить светодиодную ленту? Через блок питания (драйвер), который должен быть вынесен в доступное место для возможного ремонта.
Что делать, если провод оборвался? Потребуется частичный демонтаж полотна в месте обрыва для проведения ремонтных работ.
Можно ли использовать алюминиевые провода? Нет, алюминий запрещен для внутренней проводки в жилых помещениях из-за хрупкости и окисления.
Как рассчитать количество точек освещения? Исходя из нормы освещенности (люкс) на квадратный метр для конкретного типа комнаты.
Безопасно ли использовать клеммы вместо скруток? Да, клеммы Wago обеспечивают более надежный контакт и пожарную безопасность.
