Кирпичные стены требуют особого подхода при прокладке коммуникаций из-за высокой плотности и твердости материала. Средний срок выполнения работ в частном доме составляет от 10 до 20 дней, а стоимость материалов напрямую зависит от выбранного сечения кабеля и общего количества точек. Правильный монтаж электропроводки в кирпичном доме гарантирует пожарную безопасность и долговечность всей сети. Тщательная подготовка позволяет избежать повреждения несущих конструкций и лишних затрат.
Особенности подготовки к работам
Высокая сложность процесса обусловлена необходимостью штробления твердого кирпича, что требует физической выносливости и наличия специализированного оборудования. Для успешного завершения задачи необходимы базовые навыки работы с электрикой, знание ПУЭ и умение пользоваться электроинструментом. Оптимальные сроки проведения работ приходятся на период до чистовой отделки стен, чтобы скрыть все коммуникации под слоем штукатурки. Общий временной ресурс распределяется между проектированием, физическим монтажом и финальным тестированием системы.
Комплект необходимых материалов
Качественные комплектующие определяют надежность электросети на десятилетия. Основным выбором для жилых помещений является кабель ВВГнг, обладающий негорючей изоляцией. Для защиты кабеля в штробах используется гофрированная труба, которая предотвращает повреждение изоляции при заделке стен. Расход материалов рассчитывается исходя из общей длины трасс с добавлением 10-15% запаса на изгибы и подрезку.
- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для освещения);
- Гофрированная труба ПВХ или ПНД;

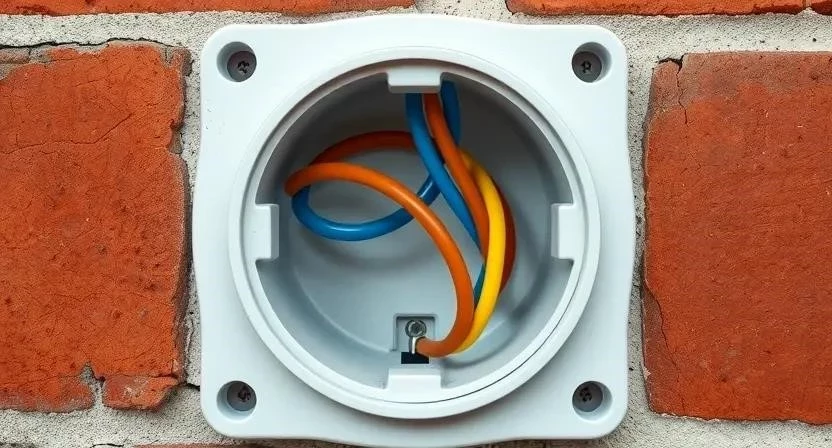

- Подрозетники для кирпичных стен;
- Распределительные коробки;
- Автоматические выключатели (автоматы);
- Электрощит на нужное количество модулей;
- Клеммники для соединений проводов;
- Монтажная смесь для заделки штроб.
| Наименование | Расход на м² (средний) | Примерная цена за ед. |
|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 2-3 м | 80-120 руб/м |
| Гофра ПВХ 20мм | 2-3 м | 15-25 руб/м |
| Подрозетник | 0.2 шт | 40-70 руб/шт |
| Распределительная коробка | 0.1 шт | 60-110 руб/шт |
| Монтажная смесь | 0.5 кг | 30-50 руб/кг |
Инструментарий для электромонтажа

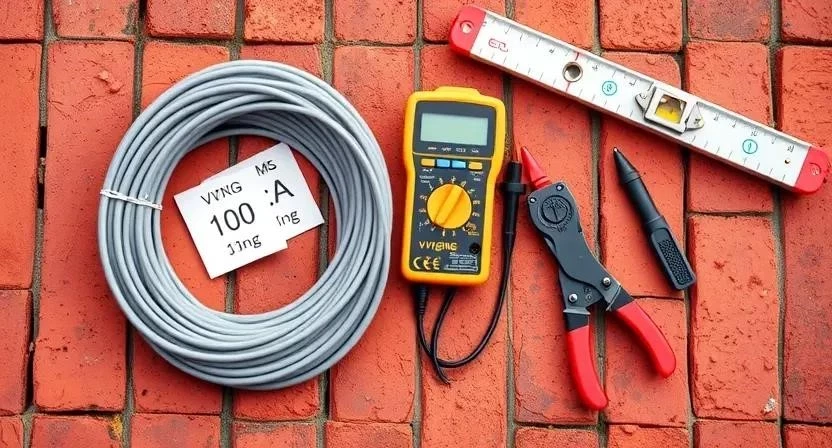

Профессиональное оборудование значительно ускоряет процесс и повышает качество штроб. Штроборез позволяет делать ровные параллельные резы, минимизируя количество пыли и повреждения стены. Перфоратор используется для удаления кирпича между резами и бурения отверстий под подрозетники. Стриппер обеспечивает быструю зачистку изоляции без повреждения жил, а мультиметр необходим для проверки целостности цепей.
| Инструмент | Функция | Вариант (покупка/аренда) |
|---|---|---|
| Штроборез | Создание каналов в кирпиче | Аренда |
| Перфоратор | Бурение отверстий и штробление | Покупка |
| Стриппер | Снятие изоляции с кабеля | Покупка |
| Мультиметр | Проверка напряжения и прозвонка | Покупка |
| Строительный пылесос | Сбор пыли при штроблении | Аренда |
Организация пространства
Свободные комнаты облегчают перемещение по объекту и ускоряют монтаж. Мебель следует вынести в отдельные помещения или сгруппировать в центре комнаты, накрыв плотной полиэтиленовой пленкой. Напольное покрытие защищается оргалитом или плотным картоном, чтобы избежать появления царапин от инструментов и строительного мусора. Организация системы выноса мусора предполагает использование больших строительных мешков, которые выносятся сразу после завершения штробления каждого помещения.
Подготовка стен и разметка
Точное расположение точек питания исключает необходимость переделок после чистовой отделки. Разметка выполняется с помощью карандаша и уровня, учитывая высоту мебели и специфику интерьера. Важным этапом является проверка стен на наличие скрытых коммуникаций (труб водоснабжения, вентиляционных каналов), чтобы избежать их повреждения. Очистка поверхностей от пыли и старых покрытий обеспечивает лучшую адгезию монтажной смеси. Геометрия стен проверяется правилом, чтобы определить глубину штроб в разных точках.
Последовательность проведения монтажа
Соблюдение строгой очередности действий гарантирует надежность системы. Однажды при штроблении старого кирпича я обнаружил пустоты в кладке, что потребовало использования более глубоких подрозетников и дополнительного укрепления монтажной смесью, чтобы зафиксировать их надежно.
- Составление схемы размещения розеток и выключателей (2-4 часа).
- Разметка трасс прокладки кабеля на стенах с соблюдением вертикалей (3-6 часов).
- Штробление кирпичных стен с использованием штробореза и пылесоса (1-3 дня).
- Бурение отверстий под подрозетники и распределительные коробки (4-8 часов).
- Очистка штроб от пыли и остатков кирпича (2-4 часа).

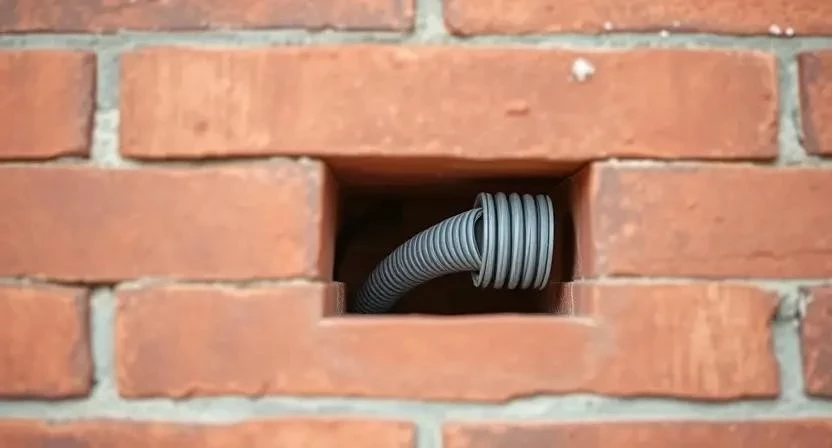

- Монтаж гофрированной трубы или закладных элементов (1-2 дня).
- Прокладка кабеля по штробам строго по вертикали и горизонтали (2-4 дня).
- Установка и фиксация подрозетников на гипсовый раствор (1 день).
- Сборка и подключение распределительных коробок с помощью клеммников (1-2 дня).

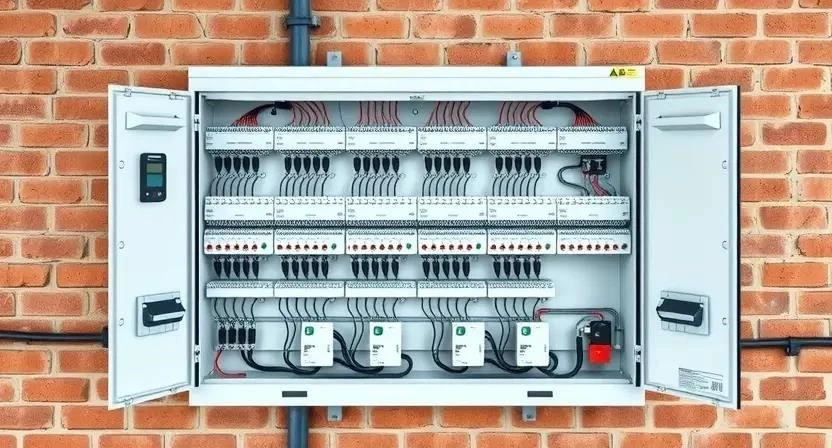

- Монтаж и подключение электрощита, установка автоматов (1 день).
- Установка розеток, выключателей и осветительных приборов (1-2 дня).
- Проверка системы мультиметром и тестирование под нагрузкой (3-5 часов).
Технологические тонкости
Соблюдение температурного режима критично при работе с растворами для заделки штроб; оптимальная температура воздуха должна быть не ниже +5°C. Влажность стен не должна превышать нормы, иначе штукатурка будет сохнуть слишком долго или отслоится. Время полного высыхания монтажной смеси в глубоких штробах может составлять от 24 до 72 часов. В одном из проектов высокая влажность стен после осенних дождей замедлила высыхание штукатурки в штробах до 5 дней, поэтому я рекомендовал заказчику использовать строительный фен для ускорения процесса. Необходимо использовать совместимые типы кабеля и гофры (например, ПВХ-гофра для кабеля ВВГнг).
Типичные просчеты новичков
Ошибки в электромонтаже могут привести к коротким замыканиям или пожару. Наиболее грубым нарушением является прокладка кабеля по диагонали, что затрудняет последующий ремонт стен. Недостаточное сечение провода для мощных приборов вызывает перегрев изоляции и срабатывание автоматов.
- Отсутствие заземления в розетках, что опасно для жизни и техники.
- Неправильный выбор номинала автоматических выключателей (слишком мощный автомат не защитит тонкий кабель).
- Использование скруток вместо специализированных клеммников в коробках.
- Слишком глубокое штробление несущих стен, нарушающее их прочность.
- Прокладка силовых и слаботочных линий в одном канале, что создает помехи.
Финансовые расчеты
Стоимость электромонтажа складывается из затрат на материалы и оплаты труда специалистов. При самостоятельном выполнении работ экономия может составить до 50% от общей сметы, однако это требует наличия всего инструментария и опыта.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 25 000 | 25 000 | 0 |
| Инструмент (аренда) | 5 000 | 0 (входит в работу) | -5 000 |
| Работа по монтажу | 0 | 30 000 | 30 000 |
| Расходники (смесь и т.д.) | 3 000 | 3 000 | 0 |
| 33 000 | 58 000 | 25 000 |
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 3-5 дней | Самый пыльный и трудоемкий этап |
| Прокладка кабеля | 3-4 дня | Соблюдение геометрии трасс |
| Монтаж щита и коробок | 2-3 дня | Требует предельной точности соединений |
| Финишная установка | 2 дня | Косметический этап |
| Тестирование | 1 день | Проверка каждой точки под нагрузкой |
Эксплуатация и обслуживание
После завершения всех работ рекомендуется провести повторную проверку всех соединений через год эксплуатации, так как из-за усадки дома или температурных колебаний контакты могут ослабнуть. Важно строго соблюдать правила нагрузки на сеть, не подключая слишком много мощных приборов в одну линию через разветвители. Срок службы качественного кабеля ВВГнг составляет около 30 лет, однако электрощит и автоматы требуют ревизии раз в 5-7 лет.
Другие способы прокладки
Существуют альтернативы скрытому монтажу, которые могут быть оправданы стилем интерьера или особенностями стен.
- Открытая проводка в ретро-стиле с использованием керамических изоляторов;
- Монтаж кабеля в пластиковых кабель-каналах;
- Использование гипсокартонных коробов для скрытия проводов;
- Установка беспроводных выключателей для минимизации штробления;
- Прокладка кабеля в потолочном пространстве (под натяжным потолком);
- Использование напольных лючков для вывода питания;
- Монтаж в специальных технических каналах при строительстве.
Ответы на популярные вопросы
Какой кабель лучше выбрать для кирпичного дома? Оптимальным является ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение.
Можно ли штробить несущие кирпичные стены? Да, но глубина штробы не должна превышать 40-50 мм, чтобы не нарушить структурную целостность стены.
Нужна ли гофра при скрытой проводке в кирпиче? Желательна для защиты кабеля от агрессивного воздействия цементных растворов и облегчения замены провода.
Как рассчитать мощность автоматов? Исходя из сечения кабеля: для 1.5 мм² — 10А, для 2.5 мм² — 16А.
Можно ли объединять разные линии в одной коробке? Нет, линии освещения и розеток должны быть разделены для безопасности и удобства обслуживания.
Чем отличается монтаж в кирпиче от монтажа в газобетоне? Кирпич гораздо тверже, поэтому требует использования штробореза, тогда как в газобетоне достаточно ручного штроба.
Как глубоко должны быть штробы? Глубина должна быть такой, чтобы кабель в гофре был полностью скрыт слоем штукатурки (минимум 10 мм покрытия).
Нужно ли использовать металлорукав? На практике я заметил, что использование металлорукава в кирпиче оправдано только в зонах с риском механического повреждения или в неотапливаемых помещениях для защиты от грызунов. В жилых комнатах достаточно ПВХ-гофры.
