Монтаж электропитания для сплит-системы начинается с анализа мощности оборудования и состояния проводки. Среднее время выполнения таких работ составляет от 4 до 6 часов, а стоимость базового комплекта материалов варьируется от 2000 до 5000 рублей. Чтобы понять, как подключить кондиционер к сети своими руками, необходимо учитывать пусковые токи компрессора и требования безопасности. Правильный подход исключает перегрев кабеля и короткие замыкания в будущем.
Предварительный анализ электрической системы
Оценка мощности кондиционера позволяет определить необходимый номинал защитного оборудования. Состояние электропроводки в доме должно быть проверено на предмет износа изоляции и наличия заземления. Расчет нагрузки на сеть производится с учетом всех одновременно работающих приборов, чтобы избежать перегрузки фазы. Данный этап является критическим для обеспечения стабильного вольтажа при запуске компрессора.
Комплектация материалами для монтажа
Для обеспечения надежной работы системы используются специализированные компоненты. Основным материалом служит медный провод с негорючей изоляцией.
- Кабель ВВГнг-LS (сечение зависит от мощности);
- Автоматический выключатель подходящего номинала;
- Устройство защитного отключения (УЗО);

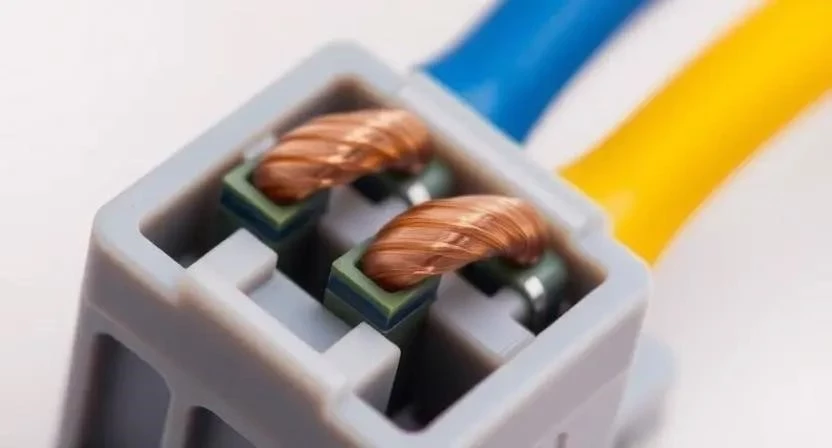

- Клеммные колодки для надежного соединения;
- Гофрированные трубки ПВХ для защиты кабеля;
- Изолента ПВХ или термоусадочные трубки;
- Кабельные стяжки нейлоновые;
- Подрозетники или распределительные коробки.
Выбор сечения провода напрямую влияет на безопасность эксплуатации. В таблице приведены рекомендации по подбору кабеля.
| Мощность кондиционера | Рекомендуемое сечение кабеля | Тип автомата | Ориентировочная цена за метр | Применение |
|---|---|---|---|---|
| До 2.5 кВт | 2.5 мм² | 16А | 80-110 руб. | Бытовые сплит-системы |
| 2.5 — 3.5 кВт | 2.5 мм² | 16А-20А | 80-110 руб. | Мощные бытовые модели |
| 3.5 — 5 кВт | 4 мм² | 25А | 130-160 руб. | Полупромышленные системы |
| Свыше 5 кВт | 6 мм² | 32А | 180-220 руб. | Промышленные установки |
| Трехфазные системы | 5х2.5 мм² | Трехполюсный | 200-250 руб. | Большие площади |

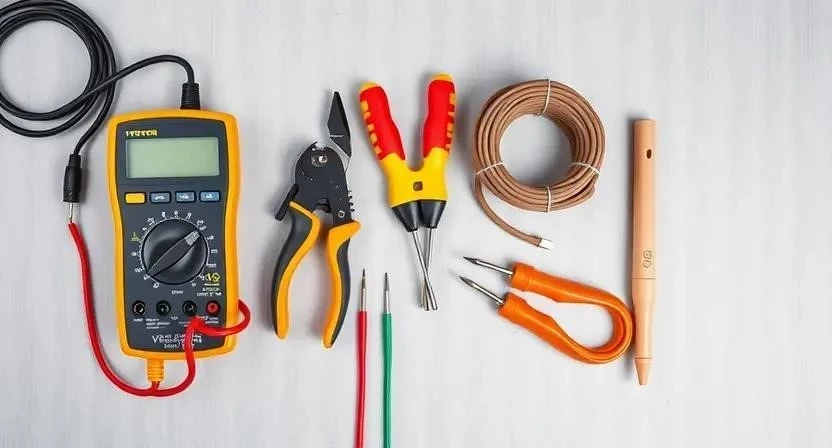

Инструментарий для электромонтажа
Качественный инструмент ускоряет процесс и гарантирует плотность соединений. Рекомендуется использовать профессиональные приборы для замера напряжения.
- Индикаторная отвертка для поиска фазы;
- Стриппер для быстрой зачистки изоляции;
- Пассатижи с изолированными ручками;
- Мультиметр для проверки целостности цепи;
- Перфоратор для штробления и отверстий;
- Набор диэлектрических отверток;
- Строительный уровень.
| Инструмент | Назначение | Статус | Ожидаемый результат |
|---|---|---|---|
| Мультиметр | Замер напряжения и прозвонка | Обязательно | Точные данные о сети |
| Стриппер | Снятие изоляции без повреждения жил | Желательно | Аккуратный монтаж |
| Перфоратор | Прокладка трассы в стенах | Обязательно | Скрытый монтаж кабеля |
| Индикаторная отвертка | Определение фазного провода | Обязательно | Безопасность работ |
| Пассатижи | Загиб и обрезка проводов | Обязательно | Фиксация жил |
Организация рабочего пространства
Сначала определяется точное место установки внутреннего и внешнего блоков. Стены и пол застилаются защитной пленкой для предотвращения загрязнения строительной пылью. Важно обеспечить беспрепятственный доступ к электрощитку на протяжении всего процесса работ. Планирование маршрута кабеля позволяет минимизировать количество соединений в распределительных коробках.
Подготовка поверхностей и трассировка
Прокладка трассы для кабеля осуществляется в гофре или кабель-канале. Штробление стен выполняется строго по уровню, чтобы линия питания была прямой. Установка подрозетников производится в местах предполагаемого подключения. После прокладки обязательно проверяется целостность изоляции с помощью мультиметра.
Из личного опыта: однажды при штроблении стены под кондиционер я случайно задел скрытую старую линию освещения. Чтобы избежать этого, всегда используйте детектор скрытой проводки перед началом работ с перфоратором.
Пошаговый алгоритм подключения
Процесс электромонтажа требует строгого соблюдения последовательности действий для исключения ошибок.
- Определение точки подключения в щитке (15-20 мин).

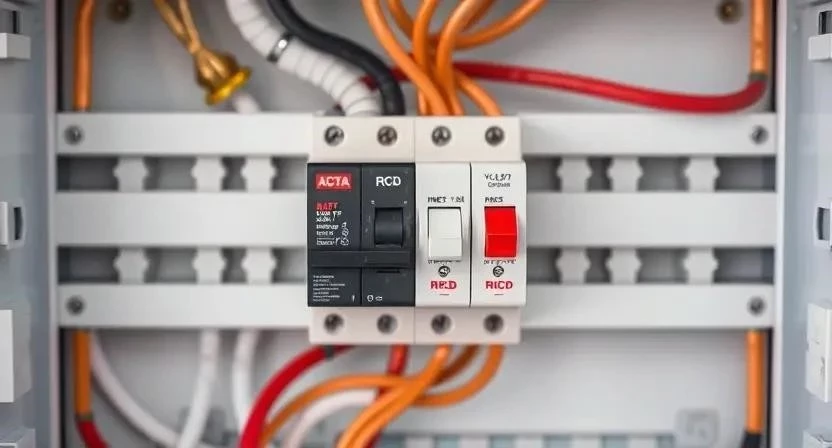

- Выбор и монтаж автоматического выключателя в электрощит (30 мин).
- Прокладка кабеля от щитка до внутреннего и внешнего блока (1.5-2 часа).
- Снятие изоляции с концов кабеля и подготовка жил (10 мин).
- Подключение проводов к клеммной колодке внутреннего блока (20 мин).
- Соединение межблочного кабеля между внутренним и внешним модулями (30 мин).

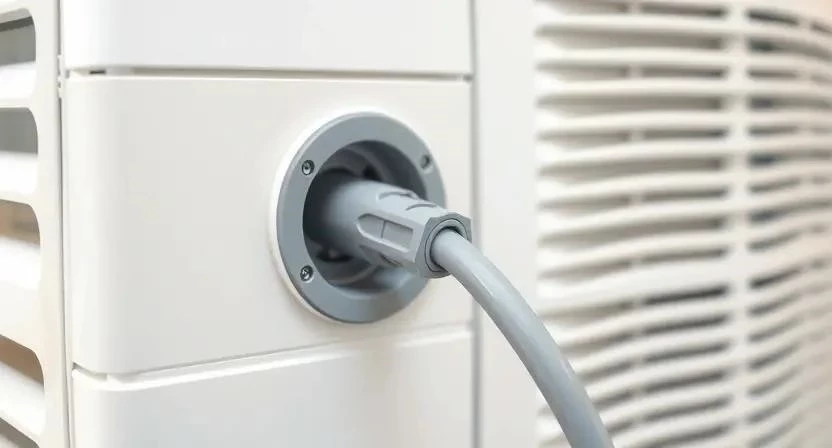

- Подключение питания к внешнему блоку (20 мин).
- Проверка наличия и качества заземления (10 мин).
- Проверка всех соединений на затяжку винтов в клеммниках (15 мин).
- Первое включение автомата и замер напряжения на входе (10 мин).
- Тестирование всех режимов работы системы (20 мин).
- Фиксация кабелей стяжками и герметизация отверстий (30 мин).
| Этап работы | Время | Особенности |
|---|---|---|
| Монтаж в щитке | 45 мин | Отключение общего питания |
| Прокладка кабеля | 120 мин | Использование гофры |
| Коммутация блоков | 60 мин | Соблюдение маркировки жил |
| Проверка и тесты | 45 мин | Замер пускового тока |
| Завершение | 30 мин | Уборка и герметизация |
Из личного опыта: при затяжке клемм в блоке я заметил, что один винт был недокручен. Это привело к искрению при первом запуске. Всегда проверяйте каждое соединение «на отрыв» легким рывком провода.
Технические нюансы и требования
Температура окружающей среды может влиять на эластичность кабеля, поэтому зимой рекомендуется использовать более гибкие марки проводов. Требования к заземлению обязательны: заземляющий провод должен быть соединен с общим контуром здания для защиты от поражения током. Сечение провода должно строго соответствовать мощности компрессора, чтобы избежать падения напряжения в моменты пиковых нагрузок.
Типичные ошибки при монтаже
Несоблюдение правил электробезопасности ведет к поломке дорогостоящего оборудования или возникновению пожароопасных ситуаций.
- Использование слишком тонкого провода (сечением менее 2.5 мм²).
- Полное отсутствие заземления в системе.
- Подключение мощного кондиционера через бытовой удлинитель.
- Плохая затяжка контактов в клеммных колодках.
- Отсутствие отдельного автоматического выключателя в щитке.
Экономический расчет подключения
Стоимость реализации проекта зависит от выбранных материалов и необходимости привлечения специалиста.
| Статья расходов | Количество | Цена за ед. | Работа мастера | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 15 м | 100 руб. | 1500 руб. | — |
| Автомат 16А | 1 шт. | 300 руб. | 300 руб. | — |
| УЗО | 1 шт. | 800 руб. | 800 руб. | — |
| Гофра и расходники | 1 компл. | 500 руб. | 500 руб. | — |
| Монтажные работы | — | — | 0 руб. | 3500-6000 руб. |
Из личного опыта: закупка всех материалов одним списком в крупном строительном гипермаркете позволила мне сэкономить около 15% стоимости за счет комплексной скидки.
Эксплуатация после завершения работ
Проверка всех электрических контактов должна проводиться раз в год для предотвращения окисления. Регулярная очистка фильтров внутреннего блока снижает нагрузку на мотор, что уменьшает потребляемый ток. Срок службы правильно проложенной медной электропроводки в гофре составляет до 30 лет при отсутствии перегрузок.
Варианты электропитания
Существует возможность подключения через отдельную розетку, если она имеет соответствующее сечение и выделенную линию от щитка. Для регионов с нестабильным вольтажем рекомендуется установка стабилизатора напряжения, который защитит электронику сплит-системы от скачков. В некоторых современных моделях применяются беспроводные системы управления, однако основное питание всё равно остается проводным.
Ответы на популярные вопросы
Можно ли подключать кондиционер в обычную розетку?
Только если розетка подключена отдельным кабелем сечением 2.5 мм² и имеет свой автомат. Использование общей линии с другими приборами может привести к перегрузке.
Какое сечение провода выбрать для сплит-системы?
Для большинства бытовых моделей оптимальным является медный кабель сечением 2.5 мм².
Нужен ли отдельный автомат для кондиционера?
Да, это необходимо для безопасности, чтобы при возникновении проблемы в кондиционере не обесточивалась вся квартира.
Что будет, если не сделать заземление?
На корпусе устройства может появиться потенциал, что приведет к удару током при прикосновении.
Можно ли использовать алюминиевый провод?
Нет, алюминий хрупок и имеет худшую проводимость, что недопустимо для мощных приборов.
Как проверить работоспособность сети перед включением?
С помощью мультиметра замерьте напряжение между фазой и нулем, а также между фазой и заземлением.
Где лучше ставить автомат: в комнате или в щитке?
Основной защитный автомат всегда устанавливается в распределительном щитке.
