Организация электросети в квартире-студии требует точного планирования из-за объединения нескольких функциональных зон в одном пространстве. Сложность работ возрастает за счет необходимости зонирования светом и распределения высоких нагрузок на кухонном блоке. В среднем монтаж занимает от 5 до 10 рабочих дней, а стоимость материалов существенно зависит от выбранного бренда и общей площади помещения. Правильный монтаж электрики в студии: как правильно развести проводку и розетки позволяет избежать перегрузок сети и обеспечить комфорт проживания. Грамотный подход к проектированию исключает необходимость переделок после чистовой отделки.
Подготовительный этап и оценка сложности
Оценка объема работ в студии начинается с анализа архитектуры помещения, так как отсутствие перегородок требует более длинных трасс кабеля. Для качественного выполнения требуются навыки работы с электроинструментом, знание ПУЭ и умение читать электросхемы. Оптимальный момент для проведения электромонтажа — период после демонтажных работ, но до начала выравнивания стен и укладки чистового пола. Это позволяет свободно штробить поверхности и прокладывать магистрали без риска повредить отделку.
Перечень необходимых расходных материалов
Для реализации проекта потребуется качественный набор комплектующих, обеспечивающих пожарную безопасность и долговечность сети. Основной упор делается на использование кабеля с индексом нг-LS (не поддерживающий горение, с низким дымовыделением).
- Кабель ВВГнг-LS 3х2.5 мм² — для силовых розеток;
- Кабель ВВГнг-LS 3х1.5 мм² — для линий освещения;
- Автоматические выключатели (разного номинала);
- Устройства защитного отключения (УЗО) или дифавтоматы;
- Подрозетники для бетона или гипсокартона;
- Гофрированная труба ПВХ;
- Клеммники Wago для соединений;
- Распределительные коробки.
| Материал | Назначение | Примерный расход на 30 м² | Ориентировочная цена за ед. |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Силовые линии | 100 м | 70 руб/м |
| Кабель ВВГнг-LS 3х1.5 | Освещение | 60 м | 50 руб/м |
| Подрозетник | Монтаж розеток/выключателей | 20 шт | 40 руб/шт |
| Гофра 20 мм | Защита кабеля | 80 м | 15 руб/м |
| Автоматы/УЗО | Защита сети | 8-12 шт | 400 руб/шт |

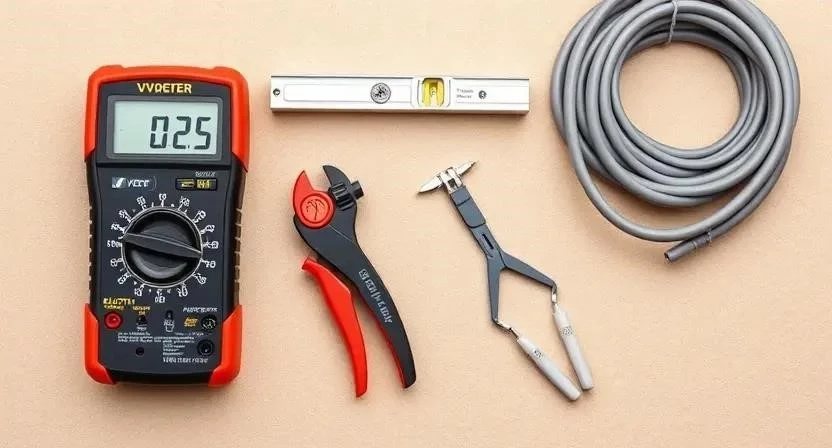

Инструментарий для электромонтажных работ
Требуется специализированный набор инструментов для обеспечения точности разметки и чистоты штроб. При ограниченном бюджете профессиональное оборудование, такое как штроборез, целесообразно брать в аренду на несколько дней, чтобы не переплачивать за инструмент, который используется разово.
- Штроборез — для создания ровных пазов в стенах;
- Перфоратор — для сверления отверстий под подрозетники;
- Стриппер — для быстрой и безопасной зачистки изоляции;
- Мультиметр — для проверки целостности линий и напряжения;
- Строительный уровень — для выравнивания розеток;
- Набор отверток с диэлектрическими ручками;
- Пассатижи и кусачки.
| Инструмент | Назначение | Статус | Примерная цена аренды/покупки |
|---|---|---|---|
| Штроборез | Прорезание каналов под кабель | Обязательно | 500 руб/сут |
| Перфоратор | Бурение отверстий | Обязательно | 400 руб/сут |
| Мультиметр | Диагностика сети | Обязательно | 1500 руб (покупка) |
| Стриппер | Снятие изоляции | Желательно | 800 руб (покупка) |
| Уровень | Контроль горизонтали/вертикали | Обязательно | 600 руб (покупка) |
Организация рабочего пространства
Сначала необходимо полностью очистить помещение от лишних вещей и строительного мусора. Пол и окна закрываются защитной пленкой или оргалитом, чтобы избежать повреждений при штроблении. Организуется система оперативного выноса пыли и обломков бетона. Для обеспечения вентиляции при работе с электроинструментом открываются окна или используются промышленные пылесосы, что критически важно для здоровья мастера.
Работа с поверхностями стен
Процесс начинается с детальной разметки всех точек электрики на стенах с учетом будущей расстановки мебели. После этого выполняется штробление под кабель с соблюдением вертикальных и горизонтальных линий. Сверлятся отверстия под подрозетники с помощью коронки по бетону. Завершающим этапом подготовки является очистка пазов от пыли и их грунтовка, что обеспечивает надежное сцепление с последующим штукатурным слоем.
Технология разводки электрики по этапам
Последовательность работ строго регламентирована для исключения ошибок в схеме подключения.
- Составление детального плана расстановки мебели и техники (4-6 часов).
- Зонирование электрики на кухню, жилую зону и санузел (4 часа).

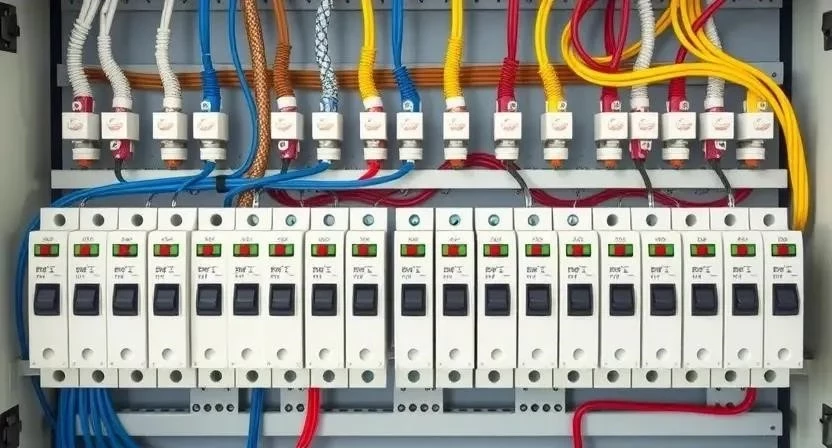

- Монтаж электрощита и установка защитной автоматики (8-12 часов).

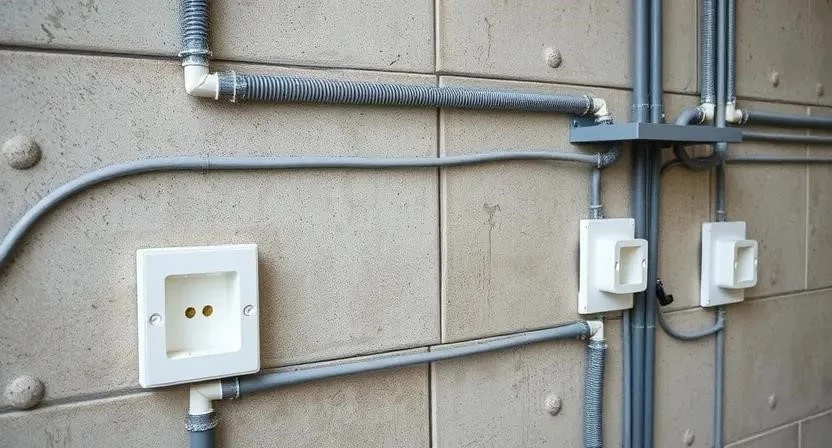

- Прокладка основных магистралей кабеля в гофре (16-24 часа).
- Установка и подключение подрозетников (8-16 часов).
- Монтаж распределительных коробок и соединение жил (8 часов).
- Разводка освещения и установка выключателей (12-16 часов).
- Подключение силовых линий для бытовой техники (8-12 часов).
- Проверка целостности линий и заземления с помощью мультиметра (4 часа).
- Финишный монтаж розеток и светильников (16-20 часов).
Пример из практики: Однажды при монтаже в студии я забыл учесть зазор для вентиляции холодильника и установил розетку слишком близко к стене. В итоге пришлось переносить подрозетник, что заняло лишние 3 часа работы.
Пример из практики: В одном из проектов для духового шкафа был использован кабель сечением 1.5 мм², который начал греться при максимальной нагрузке. Я оперативно заменил его на 2.5 мм², что полностью решило проблему перегрева.
Пример из практики: Заметил, что установка выключателей на высоте 90 см от пола в студии гораздо удобнее, чем стандартные 80 см, особенно если в зоне прихожей установлена высокая мебель.
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Разметка и зонирование | 1 день | Учет всех бытовых приборов |
| Штробление и сверление | 2-3 дня | Высокий уровень шума и пыли |
| Прокладка кабеля | 2 дня | Соблюдение перпендикулярности линий |
| Сборка щитка | 1 день | Маркировка каждого автомата |
| Финишная установка | 1-2 дня | Проверка затяжки всех контактов |
Технические регламенты и нормы
Важно строго соблюдать нормы ПУЭ (Правила устройства электроустановок), чтобы избежать коротких замыканий и пожаров. Необходимо учитывать возможные перепады напряжения, устанавливая стабилизаторы или реле напряжения в щитке. Температурный режим при монтаже должен быть стандартным, без экстремальных перепадов, чтобы изоляция кабеля не теряла эластичность. Совместимость типов кабеля и способов прокладки (скрытая в штробах или открытая в гофре) определяет долговечность всей системы.
Типичные промахи при монтаже
Анализ ошибок новичков позволяет выделить основные критические точки, которые требуют особого внимания.
- Неверный расчет нагрузки на одну линию, приводящий к частому срабатыванию автоматов.
- Недостаточное количество розеток в рабочей зоне кухни (особенно для мелкой техники).
- Отсутствие заземления в старом фонде, что опасно при использовании металлических корпусов приборов.
- Выбор слишком тонкого сечения провода для мощных потребителей (кондиционер, варочная панель).
- Плохая затяжка винтовых контактов в розетках и щитке, вызывающая искрение.
Финансовая смета на электромонтаж
Стоимость работ складывается из затрат на материалы и оплаты услуг специалиста. При самостоятельном монтаже экономия значительна, однако возрастают риски ошибок, которые могут привести к дорогостоящему ремонту стен.
| Статья расходов | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Материалы (кабель, щиток, розетки) | 15 000 — 25 000 руб | 15 000 — 25 000 руб | 0 руб |
| Работа по монтажу | 0 руб | 20 000 — 40 000 руб | -20 000 — 40 000 руб |
| Аренда инструмента | 3 000 — 5 000 руб | 0 руб (свой инструмент) | -3 000 — 5 000 руб |
| 18 000 — 30 000 руб | 35 000 — 65 000 руб | 17 000 — 35 000 руб |
Эксплуатация и обслуживание сети
Регулярный осмотр контактов в распределительных коробках и щитке раз в год предотвращает окисление и нагрев соединений. Правила эксплуатации сети в студии подразумевают запрет на использование слишком большого количества тройников и удлинителей на одной линии. Срок службы качественного кабеля ВВГнг составляет до 30 лет, однако ревизию автоматики в щитке рекомендуется проводить каждые 5 лет для проверки работоспособности УЗО.
Современные альтернативы традиционной проводке
Существуют различные подходы к организации сети в зависимости от дизайна. Скрытая проводка является стандартом, но в лофт-стиле часто используют открытую разводку в стальных или медных трубах, что упрощает доступ к кабелю. Для повышения комфорта применяются беспроводные выключатели, не требующие прокладки кабеля к каждой точке. Системы умного дома позволяют управлять освещением и розетками через смартфон, что особенно актуально для компактных студий с многофункциональным зонированием.
Ответы на популярные вопросы
Сколько розеток нужно на кухню-гостиную?
В среднем от 6 до 10 розеток: 4-5 в рабочей зоне кухни для техники и 3-5 в жилой зоне для ТВ, зарядных устройств и торшера.
Можно ли использовать один автомат на всю студию?
Нет, это категорически запрещено. Необходимо разделять группы: свет, розетки жилой зоны, розетки кухни и отдельные линии для мощных приборов.
Какой кабель лучше выбрать для освещения?
Оптимальным выбором будет ВВГнг-LS сечением 3х1.5 мм².
Нужен ли отдельный контур заземления?
В современных домах используется общедомовая система заземления (TN-S или TN-C-S), отдельный контур в квартире не создается.
Как реализовать раздельное включение света в разных зонах?
С помощью установки нескольких выключателей или использования проходных выключателей, позволяющих управлять одной группой света из разных точек.
Можно ли прокладывать проводку по потолку?
Да, это стандартный метод, особенно при монтаже натяжных или гипсокартонных потолков, при условии использования гофры.
Как рассчитать мощность электросети для студии?
Суммируется мощность всех планируемых приборов с учетом коэффициента одновременного использования (обычно 0.7), затем результат делится на напряжение 220В.
Что делать, если стены из гипсокартона?
В этом случае используются специальные подрозетники «для гипсокартона» с зажимными лапками, а кабель прокладывается внутри перегородок без штробления.
