Обустройство системы обогрева в помещениях с повышенной влажностью требует строгого соблюдения электротехнических регламентов. Электрический теплый пол в ванной безопасность которого напрямую зависит от качества изоляции и наличия защитной автоматики, считается технически сложной задачей. Монтаж занимает от 3 до 7 дней с учетом высыхания строительных смесей, а стоимость качественных комплектующих начинается от 5000 рублей за квадратный метр. Правильное планирование каждого этапа исключает риск поражения током и гарантирует долговечность системы.
Ключевые аспекты перед началом работ
Установка системы подогрева в санузле относится к работам высокой сложности, требующим базовых знаний в электротехнике и навыков работы с плиточным клеем. Перед тем как начать монтаж теплого пола в ванной своими руками, необходимо рассчитать мощность системы и убедиться в надежности существующей проводки. Основной цикл монтажа без учета финишной отделки занимает около 10–12 рабочих часов, однако технологические перерывы на застывание составов растягивают процесс на неделю. Оптимально проводить данные работы на этапе капитального ремонта после замены коммуникаций, но до начала отделочных работ. Важно учитывать сечение кабеля питания, которое должно соответствовать суммарной нагрузке всех электроприборов в помещении.
Материалы для установки теплого пола
Качественные строительные материалы определяют надежность всей системы. При выборе нагревательных элементов следует отдавать предпочтение двужильным кабелям с двойной изоляцией и сплошным экранирующим слоем. Ниже представлен перечень того, что потребуется для работы:

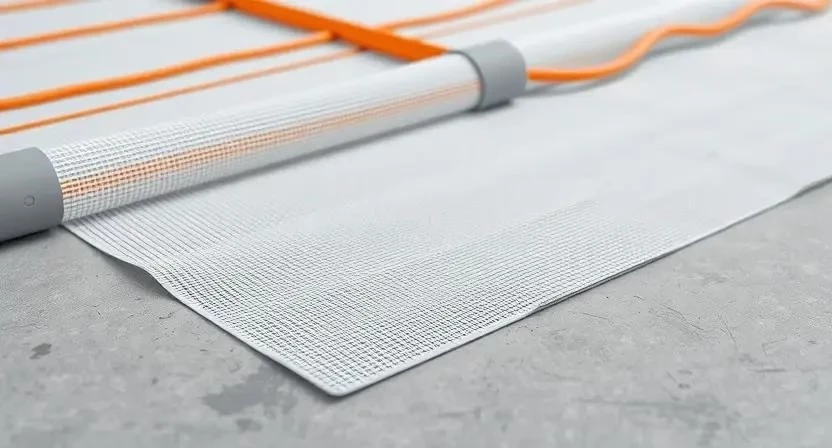

- Нагревательные маты на самоклеящейся сетке.
- Двужильный экранированный кабель в бухте.
- Программируемый терморегулятор с защитой от влаги.
- Выносной датчик температуры пола.
- Устройство защитного отключения (УЗО) с током отсечки 10 мА.
- Гофрированная труба из ПВХ с заглушкой.
- Обмазочная гидроизоляция на полимерной основе.
- Плиточный клей с эластичными добавками.
- Грунтовка глубокого проникновения для бетонных оснований.
Расход материалов на квадратный метр зависит от шага укладки кабеля или типа выбранного мата. В среднем на 1 м² полезной площади требуется около 150–180 Вт мощности. Стоимость материалов для теплого пола варьируется в зависимости от производителя, но экономия на защитных компонентах недопустима.
Таблица 1. Материалы для монтажа электропола
| Материал | Количество (на 3 м²) | Расход на м2 | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Нагревательный мат | 3 м² | 1 шт. | 4500 | 13500 |
| Терморегулятор | 1 шт. | — | 2800 | 2800 |
| Гидроизоляция | 10 кг | 1.5-2 кг | 1200 | 2400 |
| Плиточный клей | 3 мешка | 5-7 кг | 850 | 2550 |
| Гофра и лента | 1 компл. | — | 600 | 600 |
Инструменты для монтажа электропола
Для качественного выполнения работ потребуется специализированный инвентарь. Инструменты для монтажа электропола должны быть исправны и иметь изоляцию на рукоятках. Основной набор включает:

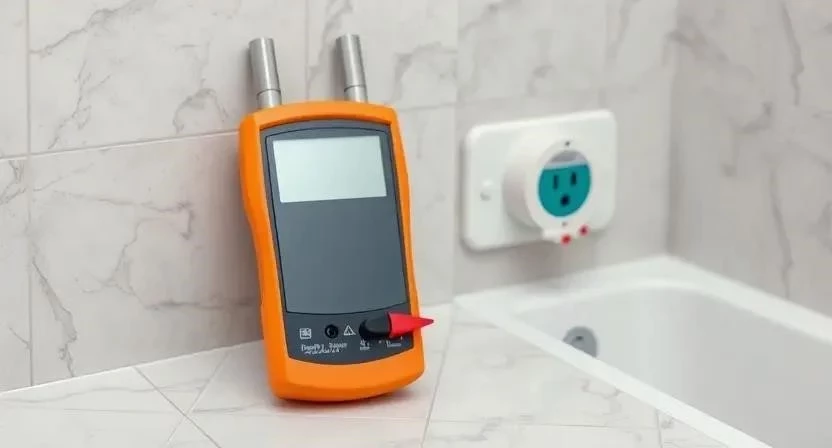

- Цифровой мультиметр для замера сопротивления.
- Кусачки и пассатижи для разделки проводов.
- Строительный уровень (пузырьковый или лазерный).
- Зубчатый шпатель для нанесения клея.
- Перфоратор со штроборезом для подготовки каналов.
- Строительное правило для выравнивания стяжки.
- Рулетка и маркер для разметки.
Таблица 2. Необходимый инструмент
| Инструмент | Назначение | Важность | Примерная цена (руб.) |
|---|---|---|---|
| Мультиметр | Проверка целостности жил и изоляции | Обязательно | 1200 |
| Штроборез | Подготовка каналов под гофру | Желательно | Аренда 800/сут |
| Зубчатый шпатель | Равномерное распределение клея | Обязательно | 350 |
| Индикаторная отвертка | Поиск фазы при подключении | Обязательно | 150 | Нанесение грунтовки и гидроизоляции | Обязательно | 400 |
Подготовка помещения к работам
Рабочая зона полностью освобождается от сантехники, мебели и старых напольных покрытий. Стены и дверные проемы защищаются строительной пленкой для предотвращения распространения пыли. Весь строительный мусор выносится до начала чистовых манипуляций. Важно заранее организовать беспрепятственный доступ к распределительному щитку, так как технология монтажа теплого пола в санузле требует прокладки отдельной линии электропитания с обязательным заземлением.
Подготовка поверхности основания
Бетонное основание тщательно очищается от пятен жира, остатков краски и пыли. Любые неровности более 2 мм устраняются с помощью самовыравнивающейся смеси. На сухую поверхность наносится грунтовка в два слоя для улучшения адгезии. Особое внимание уделяется гидроизоляции, которая должна заходить на стены на высоту 10–15 см, образуя герметичную «чашу». Это критически важно для предотвращения коротких замыканий при возможных протечках воды сверху.
Пошаговая инструкция установка электропола
Соблюдение последовательности действий гарантирует, что электробезопасность теплого пола в ванной будет соответствовать нормам ПУЭ. Каждый этап требует внимательности и аккуратности.
- Разметка зон укладки. Отступаем от стен 5–10 см, от сантехники (ванна, унитаз) — не менее 10 см. Нагревательный элемент не должен находиться под стационарными предметами без ножек. (Время: 1 час).
- Монтаж гофрированной трубы. В стене и полу пробивается штроба. Гофра для датчика температуры должна иметь плавный изгиб, чтобы датчик можно было легко заменить. (Время: 2 часа).
- Укладка нагревательного элемента. Раскладываем маты или кабель согласно схеме, соблюдая расчетный шаг. Кабель не должен натягиваться или переламываться. (Время: 2-3 часа).
- Фиксация кабеля. Используем монтажную ленту или клеевой пистолет. Важно обеспечить неподвижность жил перед заливкой. (Время: 1 час).
- Установка датчика температуры. Датчик помещается в гофру и располагается строго посередине между витками кабеля. Конец гофры герметизируется. (Время: 0.5 часа).
- Первичная проверка сопротивления. Мультиметром измеряем сопротивление жил и изоляции. Показания должны соответствовать паспорту изделия с допуском 5–10%. (Время: 0.5 часа).

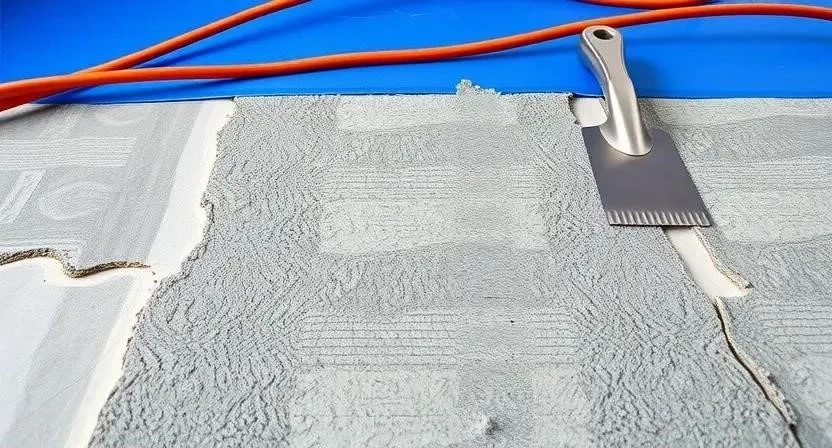

- Заливка стяжки или клея. Наносим раствор, избегая образования воздушных пустот вокруг кабеля. Пустоты могут привести к локальному перегреву и перегоранию. (Время: 3-4 часа).
- Монтаж терморегулятора. Подключаем холодные концы кабеля и датчика к клеммам. Обязательна установка УЗО для теплого пола в щитке. (Время: 1 час).
- Финальная проверка. После схватывания раствора (через 24 часа) кратковременно включаем систему для проверки нагрева. (Время: 0.5 часа).
- Укладка плитки. Используем керамогранит или плитку, нанося клей сплошным слоем без пузырьков воздуха. (Время: 1-2 дня).
На моем опыте, использование мультиметра на каждом этапе спасло проект, когда кабель был случайно поврежден острым краем шпателя при распределении клея. Своевременное обнаружение обрыва позволило установить ремонтную муфту до того, как раствор застыл.
Важные нюансы эксплуатации и технологии
Температурный режим во время проведения работ должен поддерживаться в пределах +5…+25 градусов Цельсия. Высокая влажность недопустима до полного высыхания стяжки, которое обычно составляет 28 дней для цементных составов. Плиточный клей должен иметь специальную маркировку, подтверждающую его пригодность для систем обогрева, иначе из-за термических расширений плитка может отслоиться. Заземление теплого пола выполняется путем соединения экранирующей оплетки кабеля с шиной заземления в щитке.
Таблица 3. План работ и параметры безопасности
| Этап работ | Время выполнения | Критический параметр безопасности |
|---|---|---|
| Разметка и штробление | 3 часа | Отсутствие скрытой проводки в зоне работ |
| Укладка и фиксация | 4 часа | Целостность внешней оболочки кабеля |
| Проверка мультиметром | 30 мин | Соответствие сопротивления заводским данным |
| Нанесение раствора | 5 часов | Отсутствие воздушных карманов вокруг жил |
| Подключение автоматики | 1 час | Наличие дифференциального автомата или УЗО |
Частые ошибки при самостоятельном монтаже
Нарушение технологии может привести к выходу системы из строя или создать угрозу жизни. Основные нормы установки электрического пола запрещают:
- Пересечение витков кабеля (приводит к короткому замыканию).
- Укорачивание нагревательного провода (меняет сопротивление и вызывает перегрев).
- Отсутствие заземления или УЗО (риск поражения током).
- Включение системы до полного высыхания клея (образование трещин).
- Монтаж под тяжелую мебель или сантехнику без вентиляционного зазора.
Однажды мне пришлось вскрывать дорогую плитку, так как заказчик решил сэкономить на УЗО, и система начала «биться» током через влажную затирку из-за микроповреждения изоляции. Проверка безопасности теплого пола фото видео фиксация скрытых работ помогают избежать подобных проблем в будущем.
Расчет стоимости материалов и работ
Цена установки теплого пола в ванной складывается из стоимости комплектующих и оплаты услуг мастера. Самостоятельный монтаж позволяет сэкономить значительную сумму, однако требует строгого следования инструкциям.
Таблица 4. Сравнение вариантов бюджета (на 4 м²)
| Статья расходов | Вариант Эконом (руб.) | Вариант Премиум (руб.) | Своими руками (экономия) |
|---|---|---|---|
| Набор теплого пола | 8000 | 18000 | 0 |
| Терморегулятор | 1500 | 7500 | 0 |
| Строительные смеси | 3000 | 6000 | 0 |
| Работа мастера | 10000 | 20000 | -10000..-20000 |
| 22500 | 51500 | Выгода до 40% |
Уход и эксплуатация после завершения
Первое полноценное включение системы разрешается только после полного набора прочности всеми растворами (от 14 до 28 дней). Рекомендуется ежегодно проверять надежность контактов в клеммах терморегулятора, так как со временем они могут ослабнуть из-за циклов нагрева и охлаждения. Срок службы качественного кабеля составляет 25–50 лет при условии соблюдения правил эксплуатации. Не следует резко менять температуру — лучше повышать её постепенно на 2–3 градуса в день при первом запуске в сезоне.
Альтернативные варианты обогрева
Помимо классического кабеля, существуют и другие технологии. Инфракрасный пленочный пол не рекомендуется для влажных зон из-за сложности обеспечения герметичности контактов. Готовые нагревательные маты являются оптимальным выбором для ванной, так как они минимально поднимают уровень пола и уже имеют фиксированный шаг укладки. При ремонте в хрущевке я выбрал тонкие маты вместо кабеля, что позволило не поднимать порог и избежать перепада высот между коридором и санузлом.
FAQ: Ответы на частые вопросы
Безопасно ли касаться пола мокрыми ногами?
Да, при наличии исправного УЗО и правильно выполненного заземления система абсолютно безопасна даже при прямом контакте воды с плиткой.
Можно ли ставить стиральную машину на теплый пол?
Не рекомендуется. Постоянное давление и отсутствие вентиляции могут привести к перегреву кабеля в этой зоне и его выходу из строя.
Что делать, если пол перестал греть?
В первую очередь проверьте терморегулятор и напряжение на выходе. Если питание подается, необходимо замерить сопротивление жил кабеля мультиметром.
Можно ли использовать обычный плиточный клей?
Нет, обычный клей не рассчитан на постоянные температурные расширения, что приведет к появлению пустот и отстреливанию плитки.
Сколько электроэнергии потребляет такой пол?
В среднем система работает 4–8 часов в сутки для поддержания комфортной температуры, потребляя около 150 Вт на квадратный метр в активной фазе.
Нужна ли отдельная линия в электрощите?
Для ванной комнаты это обязательное требование безопасности, чтобы исключить перегрузку общей сети и обеспечить работу УЗО.
Как долго сохнет пол перед включением?
Минимальный срок составляет 14 дней для плиточного клея и 28 дней для полноценной бетонной стяжки.
