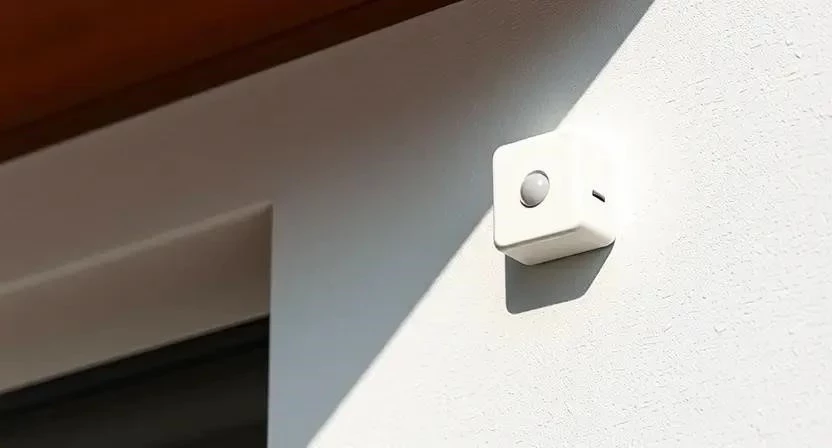

Автоматизация уличного и комнатного освещения позволяет существенно сократить расходы на электроэнергию и упростить повседневный быт. Для новичка такая задача характеризуется средней сложностью, а время выполнения базовой установки обычно составляет от 3 до 6 часов. Монтаж датчика освещенности для автосвета обеспечивает автономное управление светильниками в зависимости от уровня естественного света. Грамотный подход к электромонтажу гарантирует стабильную работу системы на протяжении многих лет.
Технические аспекты перед началом работ
Оценка технической сложности проекта начинается с анализа существующей проводки и определения точек подключения. Базовые навыки работы с электрикой, такие как умение пользоваться мультиметром и зачищать провода, являются обязательными для безопасного выполнения задачи. Расчет времени выполнения включает в себя не только физический монтаж, но и последующую настройку чувствительности устройства. Оптимальным временем для проведения работ считается светлое время суток, чтобы иметь возможность оперативно протестировать срабатывание фотореле при имитации сумерек.
Подбор необходимых материалов
Качество компонентов напрямую влияет на надежность автоматики. Для реализации проекта потребуется следующий набор:
- Фотореле (датчик освещенности) с соответствующим номиналом тока;
- Кабель ВВГнг (сечением 1.5 или 2.5 мм² в зависимости от нагрузки);
- Гофрированная труба для защиты кабеля;
- Клеммники Wago для надежного соединения проводов;
- Монтажная коробка или подрозетник;
- Дюбели и саморезы для крепления;
- Изолента ПВХ;
- Кабельные стяжки из нейлона.
Расход материалов рассчитывается исходя из расстояния от распределительного щитка до места установки датчика и далее до самого светильника. При выборе кабеля следует отдавать предпочтение негорючим вариантам (нг), что критически важно для пожарной безопасности.
| Материал | Количество (на 1 точку) | Примерная цена | |
|---|---|---|---|
| Датчик освещенности | 1 шт. | 800 руб. | 800 руб. |
| Кабель ВВГнг 3х1.5 | 15 метров | 60 руб./м | 900 руб. |
| Гофра ПВХ 20мм | 10 метров | 20 руб./м | 200 руб. |
| Клеммы Wago | 10 шт. | 15 руб./шт. | 150 руб. |
| Монтажная коробка | 1 шт. | 120 руб. | 120 руб. |

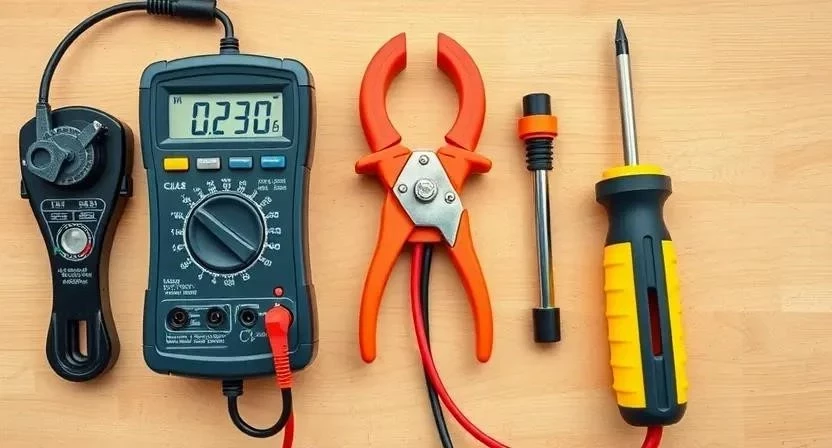

Инструментарий для установки
Правильно подобранный инструмент ускоряет процесс и предотвращает повреждение материалов. В обязательном перечне должны присутствовать:
- Индикаторная отвертка — проверка наличия напряжения в сети;
- Стриппер — аккуратное снятие изоляции с жил кабеля;
- Перфоратор — сверление отверстий в бетонных или кирпичных стенах;
- Мультиметр — замер напряжения и проверка целостности цепи;
- Пассатижи — обжим и перекусывание проводов;
- Строительный уровень — ровная установка монтажных коробок;
- Канцелярский нож — работа с гофрой и изоляцией.
Если какие-то позиции из списка отсутствуют, целесообразно воспользоваться арендой профессионального инструмента, особенно в случае с перфоратором, чтобы не переплачивать за дорогостоящее оборудование для разовой задачи.
| Инструмент | Назначение | Статус |
|---|---|---|
| Индикаторная отвертка | Безопасность, поиск фазы | Обязательно |
| Стриппер | Зачистка кабеля | Желательно |
| Перфоратор | Монтаж в твердые поверхности | Обязательно |
| Мультиметр | Диагностика сети | Обязательно |
| Уровень | Выравнивание датчика | Желательно |
Организация рабочего пространства
Первым этапом становится определение точного места установки датчика. Важно, чтобы устройство находилось в зоне, где освещенность отражает реальную ситуацию вокруг объекта, но при этом было защищено от механических повреждений. После выбора точек необходимо освободить доступ к электропроводке, убрав мебель или посторонние предметы. Чтобы избежать загрязнения помещения, поверхности вокруг зоны сверления следует защитить пленкой или плотной тканью. Организация рабочего места с удобным доступом к инструментам сокращает время монтажа.
Подготовка основания и поверхности
Разметка отверстий производится с помощью карандаша и уровня, чтобы датчик висел строго горизонтально. При необходимости прокладки кабеля внутри стен выполняется штробление, после чего создаются каналы для укладки гофры. Поверхность обязательно очищается от строительной пыли и остатков раствора с помощью щетки или пылесоса. Проверка готовности основания включает контроль плотности прилегания кабеля к стене, чтобы избежать перекосов при фиксации монтажной коробки.
Технология монтажа по шагам
Процесс установки требует строгого соблюдения последовательности действий для обеспечения безопасности и работоспособности системы.
- Полное обесточивание сети через главный автомат и проверка отсутствия напряжения индикатором (10-15 мин).
- Разметка и сверление отверстий под датчик и распределительную коробку (20-30 мин).
- Прокладка кабельных линий от щитка к датчику и далее к светильнику в защитной гофре (40-60 мин).
- Установка и фиксация монтажной коробки или подрозетника в стене (15-20 мин).
- Подключение фазного провода питания к соответствующему контакту датчика (10 мин).
- Подключение нейтрального провода к общему узлу (10 мин).
- Соединение выходного контакта датчика с фазным проводом, идущим к лампе (15 мин).
- Проверка герметичности всех соединений, особенно при установке на улице (15 мин).
- Окончательная фиксация корпуса датчика на поверхности (10 мин).
- Первый запуск системы и проверка включения света (5-10 мин).
- Настройка порога срабатывания (регулировка чувствительности к свету) (15-20 мин).
- Настройка задержки выключения, если такая функция предусмотрена моделью (10 мин).
Из личного опыта: при выборе высоты установки датчика на фасаде дома я заметил, что слишком низкое расположение приводило к преждевременному включению света из-за тени от забора. Рекомендую поднимать устройство на уровень не менее 2.2 метров.
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и разметка | 45 мин | Использование уровня |
| Прокладка кабеля | 60 мин | Монтаж в гофре |

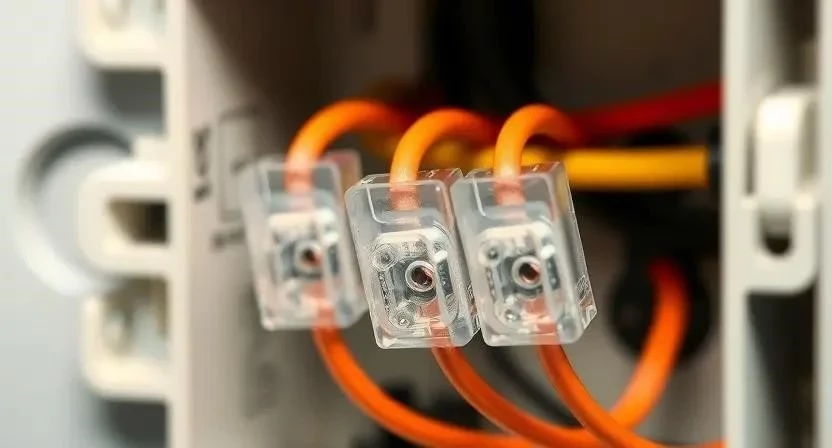

| Электрические соединения | 40 мин | Использование клемм Wago |
| Монтаж корпуса | 20 мин | Проверка герметичности |
| Настройка и тест | 30 мин | Имитация сумерек |
Технические нюансы и эксплуатация
Температурные колебания могут влиять на точность работы фотореле, поэтому важно выбирать модели с расширенным температурным диапазоном. Для предотвращения ложных срабатываний датчик нельзя устанавливать в зоне, где на него могут попадать прямые лучи солнца или свет от самих управляемых ламп. Влагозащита по стандарту IP (например, IP44 или IP65) обязательна для уличного монтажа, чтобы исключить попадание осадков внутрь корпуса. При использовании LED-ламп следует проверять совместимость датчика с диодной нагрузкой, так как некоторые старые модели могут вызывать мерцание светодиодов.
Пример из практики: установка датчика с индексом IP65 позволила системе бесперебойно работать в условиях сильных осенних ливней, в то время как дешевый аналог без защиты вышел из строя через месяц.
Типичные ошибки при установке
Ошибки в монтаже могут привести к некорректной работе автоматики или выходу оборудования из строя. Наиболее распространенными промахами являются:
- Установка фотоэлемента напротив источника искусственного света, что блокирует включение.
- Использование кабеля с недостаточным сечением, что ведет к перегреву при высокой нагрузке.
- Игнорирование заземления в металлических корпусах светильников.
- Нарушение полярности или перепутывание фазы и нуля при подключении.
- Отсутствие герметизации ввода кабеля в уличный датчик.
Случай из ремонта: один раз я столкнулся с тем, что LED-лампа постоянно мигала в выключенном состоянии. Причиной стал датчик с током утечки, который не был совместим с маломощным светодиодным драйвером. Проблема решилась установкой параллельного резистора.
Экономический расчет
Стоимость реализации проекта зависит от выбора комплектующих и способа монтажа. Самостоятельная установка позволяет значительно сэкономить на оплате услуг электрика.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 2170 | 2170 | 0 |
| Работа по монтажу | 0 | 3500 | 3500 |
| Настройка и пусконаладка | 0 | 1000 | 1000 |
| 2170 | 6670 | 4500 |
Обслуживание системы
Для поддержания работоспособности устройства необходимо регулярно очищать поверхность фотоэлемента от пыли, грязи и паутины, так как загрязнения могут восприниматься датчиком как наступление темноты. Контакты в распределительных коробках рекомендуется проверять раз в год на предмет окисления или ослабления зажима. Средний срок службы качественного фотореле составляет от 5 до 10 лет, в зависимости от условий эксплуатации и качества компонентов.
Альтернативные решения для освещения
В качестве замены классическому фотореле можно использовать умные реле, которые интегрируются в общую сеть через Wi-Fi или ZigBee. Системы «умный дом» позволяют настраивать сценарии освещения не только по уровню света, но и по астрономическому календарю (закаты и рассветы). Эффективным решением является комбинирование датчиков освещенности с датчиками движения: в этом случае свет включается только при наступлении темноты и при наличии человека в зоне обзора, что максимально экономит электричество.
Ответы на часто задаваемые вопросы
Почему датчик включается днем?
Это происходит из-за неправильной настройки порога чувствительности или установки устройства в глубокой тени.
Можно ли подключить несколько ламп к одному датчику?
Да, если суммарная мощность всех ламп не превышает максимально допустимую нагрузку датчика (указана в Амперах или Ваттах).
Какой кабель лучше использовать для улицы?
Рекомендуется кабель ВВГнг в ПВХ-изоляции, проложенный внутри гофрированной трубы или специального кабель-канала.
Нужен ли отдельный автомат в щитке?
Для безопасности желательно установить отдельный автоматический выключатель на линию освещения.
Как работает режим «сумерки»?
Датчик фиксирует падение уровня люкс до заданного значения и замыкает цепь питания нагрузки.
Можно ли использовать датчик с диодными лампами?
Можно, но необходимо убедиться, что модель датчика совместима с LED-нагрузкой во избежание мерцания.
Что делать, если датчик перестал реагировать на свет?
Сначала очистите фотоэлемент, затем проверьте напряжение на входе мультиметром и осмотрите целостность кабеля.
