Клеммы WAGO: виды, характеристики и применение в электромонтаже

Соединение медных жил в распределительных коробках требует высокой надежности для предотвращения коротких замыканий. Монтаж с использованием специализированных зажимов сокращает время работ в 3-4 раза по сравнению с пайкой. Правильное применение клеммы WAGO обеспечивает долговечный контакт без необходимости периодической подтяжки винтов. Этот метод стал основным стандартом при электромонтаже в жилых и коммерческих помещениях.

Принцип работы и назначение зажимов WAGO

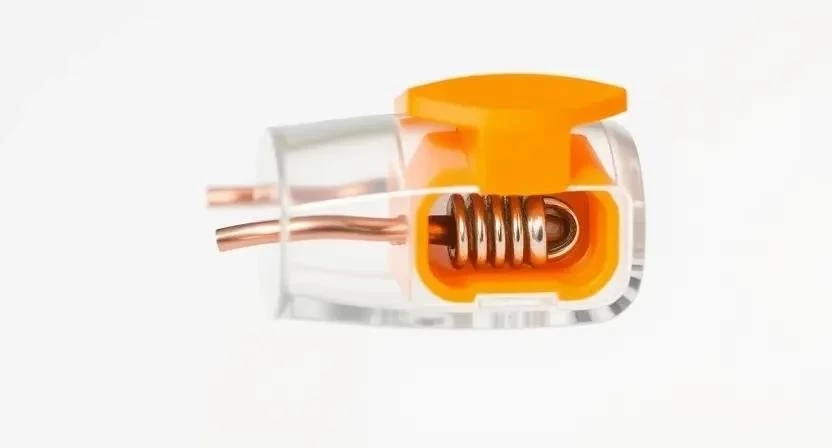

Данные устройства представляют собой соединители, в основе которых лежит технология пружинного зажима. Металлическая пружина постоянно давит на медную жилу, обеспечивая плотный прижим даже при температурных колебаниях металла. Подобный механизм исключает ослабление контакта, что часто случается в винтовых соединениях. Бренд стал мировым стандартом благодаря исключению человеческого фактора при затяжке контактов и высокой скорости сборки электрических цепей.

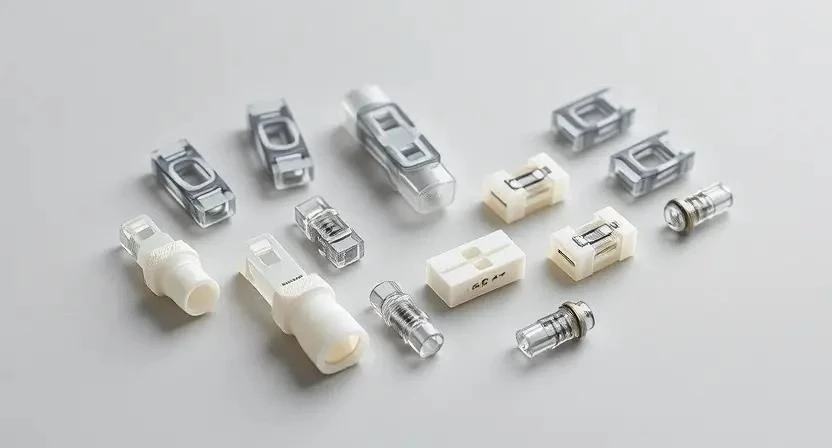

Разновидности и классификация соединителей

Классификация устройств разделяет их по способу фиксации провода и функциональному назначению. Рычажные серии (например, 221) позволяют многократно пересобирать соединение и работать с разными типами жил. Самозажимные модели (серия 2273) предназначены для быстрого монтажа одножильного провода без использования инструментов. Проходные клеммы применяются для фиксации кабеля на DIN-рейке в электрощитах.

• Серия 221 — рычажные универсальные зажимы.
• Серия 2273 — самозажимные компактные клеммы.
• Проходные клеммы для DIN-реек.
• Клеммы с разным количеством входов (от 2 до 5).
• Модели для монтажа на профиль.
• Специальные зажимы для тонких проводов.
• Клеммы с повышенной токопроводимостью.
• Варианты с прозрачным корпусом для контроля контакта.

Технические параметры и эксплуатационные свойства

Рабочие возможности определяются сечением допустимого провода и максимальной нагрузкой по току. Большинство бытовых моделей рассчитаны на напряжение до 450 В. Пластик корпуса обладает высоким классом горючести, что предотвращает распространение огня при локальном перегреве. Температурный режим эксплуатации позволяет использовать зажимы в широком диапазоне условий, от неотапливаемых помещений до зон с умеренным нагревом.

Сферы применения и ограничения

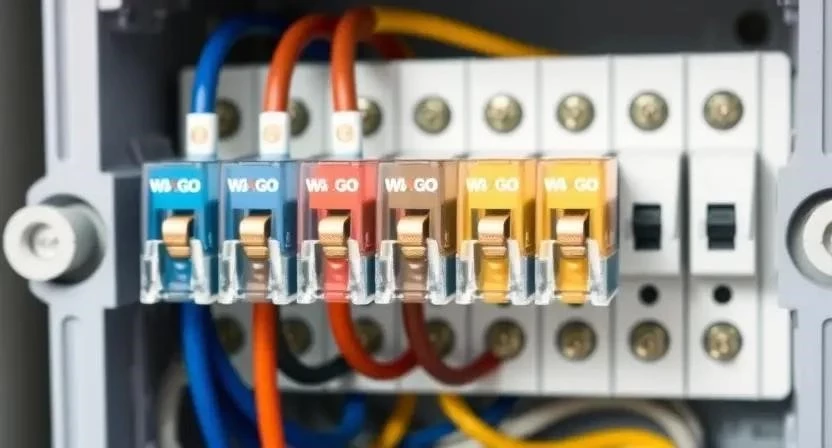

Основная область использования — распределительные коробки, где происходит разделение линий питания. Зажимы незаменимы при монтаже осветительных приборов и установке розеток. Они эффективно работают как с жестким одножильным кабелем, так и с гибким многожильным проводом. Ограничения касаются только сверхвысоких нагрузок, где требуются специализированные силовые шины.

Пример из опыта: При реконструкции старого фонда в тесной распределительной коробке было невозможно сделать качественную скрутку из-за недостатка места. Использование рычажных клемм WAGO позволило компактно разместить пять соединений в одном узле, сохранив доступ для проверки.

Пошаговая инструкция по установке

Процесс монтажа требует строгого соблюдения технологии зачистки провода для исключения искрения. Использование зачистного стриппера гарантирует отсутствие зазубрин на медной жиле, что критично для долговечности контакта.

1. Определение необходимой длины провода в коробке (10-15 минут).
2. Снятие внешней изоляции кабеля (5 минут).
3. Зачистка медной жилы на длину 11 мм согласно маркировке на корпусе (2 минуты на провод).
4. Проверка отсутствия повреждений на жиле после стриппинга (1 минута).
5. Поднятие рычага вверх до упора (для серии 221) (2 секунды).
6. Вставка зачищенного провода до упора в зажим (3 секунды).
7. Опускание рычага вниз для фиксации жилы (2 секунды).
8. Проверка надежности фиксации легким рывком провода (5 секунд).
9. Размещение готового соединения в распределительной коробке (5 минут).

Особое внимание следует уделить глубине зачистки: слишком короткий конец провода не дойдет до пружины, а слишком длинный оставит оголенный металл снаружи, что опасно. В случае с самозажимными клеммами провод вставляется с усилием до упора без использования рычагов.

Пример из опыта: Однажды при монтаже была допущена ошибка — зачистка провода составила всего 7 мм вместо 11 мм. В результате провод зафиксировался неплотно, что привело к нагреву клеммы под нагрузкой. После исправления длины зачистки проблема исчезла.

Расчет количества и подбор

Определение объема закупа зависит от количества линий, сходящихся в одной точке. Обычно на одну стандартную коробку освещения требуется от 3 до 6 клемм. Расчет ведется исходя из необходимости разделения фазы, нуля и заземления.

Оригинальная продукция и борьба с подделками

Рынок наполнен как оригинальными изделиями, так и дешевыми репликами. Подделки часто имеют низкое качество пластика, который плавится при минимальном нагреве, и слабые пружины. Оригинал отличается четкой маркировкой, ровными швами корпуса и плавным ходом рычага. Ценовые сегменты варьируются от бюджетных самозажимных до премиальных рычажных систем.

Преимущества и недостатки системы

Анализ эксплуатационных свойств позволяет выделить ключевые сильные и слабые стороны технологии.

• Высокая скорость монтажа.
• Надежность контакта без подтяжки.
• Возможность многократного использования рычажных моделей.
• Отсутствие необходимости в специальных инструментах (кроме стриппера).
• Компактные размеры.
• Повышенная пожарная безопасность.
• Устойчивость к вибрациям.

1. Более высокая стоимость по сравнению со скруткой.
2. Риск приобретения некачественной реплики.
3. Ограничения по максимальному току в бытовых сериях.
4. Необходимость точной зачистки провода.
5. Зависимость от качества медной жилы.

Сравнение с альтернативными методами

Традиционные способы соединения постепенно вытесняются пружинными зажимами из-за требований безопасности ПУЭ.

Пример из опыта: При сравнении WAGO и обжимных гильз в цепи с нагрузкой 16А было замечено, что гильзы требуют идеального подбора инструмента для обжима, иначе контакт будет неплотным. WAGO обеспечил стабильный результат без использования дорогостоящего пресса.

Стоимость и выбор места покупки

Средняя стоимость за единицу зависит от серии и количества контактов. Рычажные модели стоят дороже самозажимных из-за сложности конструкции. На цену влияет объем закупки: при покупке упаковкой стоимость одного зажима снижается. Рекомендуется выбирать проверенные электротехнические магазины или официальных дистрибьюторов для исключения подделок.

Опыт эксплуатации и отзывы специалистов

Профессиональные электрики отмечают значительное сокращение трудозатрат при использовании системы. Основной плюс — предсказуемость результата: если провод зачищен верно, контакт будет надежным. Домашние мастера ценят WAGO за возможность самостоятельно заменить розетку или люстру без навыков пайки. Опыт эксплуатации в течение 5-10 лет показывает, что оригинальные клеммы не теряют упругости пружины и не окисляются.

Разбор типичных вопросов

Можно ли использовать WAGO для алюминия?
Только специальные серии, предназначенные для этого. Обычные клеммы для меди с алюминием использовать нельзя из-за электрохимической коррозии.

Нужно ли обжимать многожилку перед вставкой?
В рычажных клеммах серии 221 обжим не требуется, пружина сама фиксирует жилы. В самозажимных моделях многожилка может зажиматься плохо, поэтому рекомендуются рычажные.

Можно ли использовать в стене?
Да, но только внутри распределительной коробки. Прямое замуровывание клемм в бетон или штукатурку запрещено.

Что делать, если клемма перегрелась?
Немедленно заменить ее и проверить сечение провода и нагрузку на линию. Перегрев обычно свидетельствует о плохом контакте или перегрузке сети.

Как проверить, что провод зажат правильно?
Аккуратно потяните за провод. Он не должен выходить из зажима.

Можно ли соединять провода разного сечения?
Да, рычажные клеммы позволяют соединять, например, провод 1.5 кв. мм и 2.5 кв. мм в одном зажиме.

Сколько раз можно открывать рычаг?
Конструкция рассчитана на многократное использование, однако при явном износе пластика или ослаблении пружины клемму следует заменить.
