Клеммники для проводов: обзор надежных вариантов

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Преимущества и недостатки

Подобные приспособления действительно облегчают и ускоряют работы по электромонтажу. Имеет смысл объединить все преимущества в список, прежде чем решать, подойдет ли подобный тип соединения для каждого конкретного случая. Итак, плюсы клеммников wago:

Wago является быстро и легко монтируемым приспособлением. Необходимо лишь зачистить провод. Причем зачищенная часть требуется намного короче, чем при монтаже на скрутках

Фиксация занимает считанные секунды, что очень важно для электрика.
Благодаря специальному пластиковому корпусу дополнительного изолирования соединения не требуется.

Размеры тройного соединителя ваго 222 серии

Монтировать можно провода с различным сечением, а также и изготовленные из разных металлов (медь и алюминий). Контакт не окислится со временем, а значит, соединение не потеряет своей плотности, и не будет нагреваться.
Удобный и простой демонтаж. Если была использована клемма wago 222 серии раскоммутировать распределительную коробку так же легко, как и смонтировать

Особенно это важно при использовании ломкого алюминиевого провода, которого редко хватает на скрутку во второй раз.
Прозвонить провода, найти фазу можно не размонтируя соединение, для этого в клеммнике имеются специальные отверстия, куда свободно входит щуп мультиметра.
Монтаж получается очень эстетичным, что также немаловажно, так как если в распределительной коробке все аккуратно расположено, то и при последующем добавлении потребителей или перекоммутировании, разобраться в проводах будет намного проще.
Доступность монтажа даже при условии, что провода очень короткие и полноценная скрутка невозможна.
Подобные приспособления не требуют обслуживания в процессе эксплуатации, а потому экономичны в плане затрат на периодические проверки.

Что же касается недостатков, то можно назвать всего один, который присущ, наверное, любому соединению. Это необходимость легкого доступа к ним. Ну а так как это не критично, то можно считать, что недостатки совсем отсутствуют.

Технические характеристики

Даже такое несложное изделие как клеммные колодки надо подбирать с учетом их технических характеристик. Их совсем немного, но про них стоит помнить.

Номинальное напряжение. Большая часть клеммных колодок рассчитана на напряжение 400-450 В. То есть они могут использоваться как в однофазных, так и в трехфазных сетях. Есть еще специальные клеммные колодки для малоточных сетей, но чаще используют обычные.
Тип проводников. Не все типы клеммных колодок предназначены для проводников всех типов. Обычно проблема не возникает с соединением одножильных (моножильных) проводников или маложильных жестких. А вот для мягких и гибких многопроволочных подходят далеко не все. Это должно быть прописано отдельно.
Поперечное сечение подключаемых проводов. Гнезда для подключения проводников могут иметь разные размеры. Чем больше сечение, тем больше размер гнезда. Но не только. С увеличением сечения растет и возможная токовая нагрузка. Так что производители отслеживают и диэлектрические свойства корпуса.
Диапазон температур. Обычно для частного сектора этот параметр не слишком актуален. За исключением того случая, если монтаж собираетесь делать на улице. Тогда надо смотреть, чтобы пластик корпуса был морозостойким.
Количество пар или подключаемых проводников.

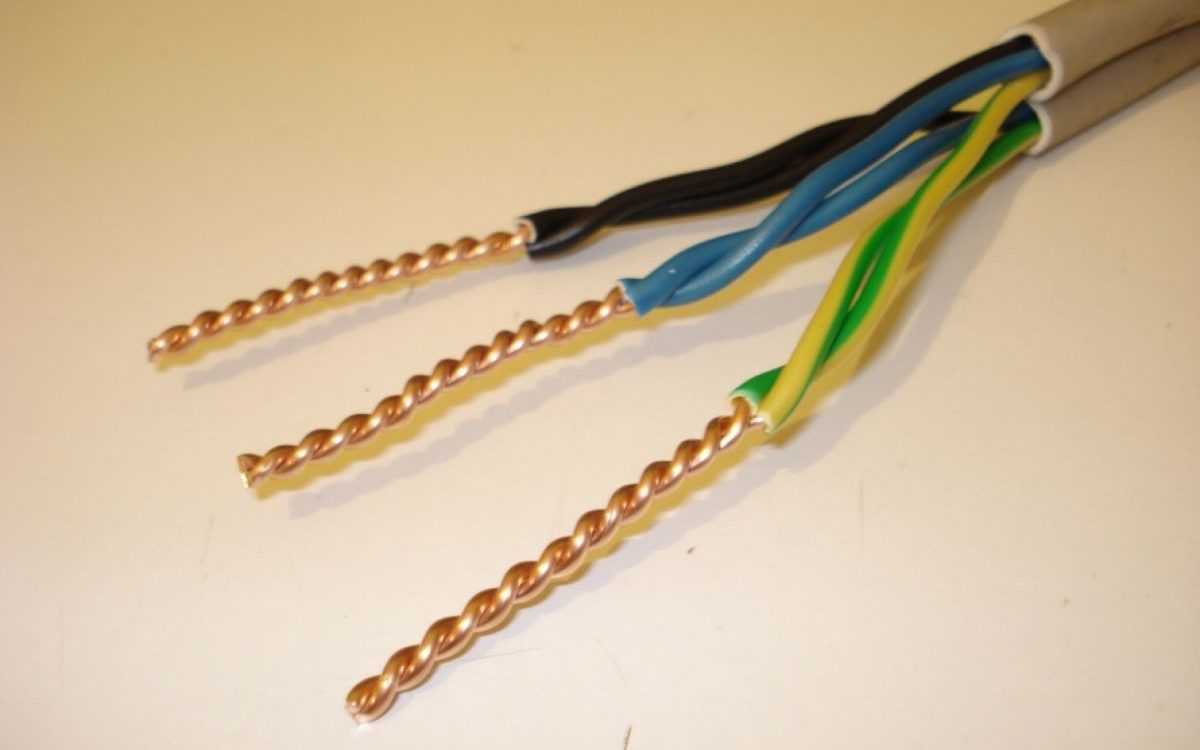

Скрутка

Это самый обычный тип соединения, который можно выполнить без специальных приспособлений и даже пальцами (не рекомендуем). Так как обычная скрутка характеризуется довольно ненадежным соединением, то дополнительно применяется пайка или сварка уже скрученного соединителя.

Плюсы скруток:

Дешевое соединение. Для скрутки достаточно два провода и изоляционный материал (изолента или кембрик).
Большая площадь контакта. Чем больше площадь контактируемых проводников, тем большую мощность (токовую нагрузку) они способны проводить. Скрутки можно сделать какого угодно размера, поэтому площадь контакта всегда будет достаточной.
Не требует обслуживания.
Можно соединять однопроволочные и многопроволочные жилы.

Минусы скруток:

Низкая влагостойкость. Не рекомендуется использовать во влажных помещениях, а также в деревянных коттеджах.
Требуется дополнительная изоляция. В отличие от различных клеммных соединений скрутка требует дополнительной изоляции.
Нельзя соединять алюминий и медь.
Высокая длительность технологического процесса. Пайка и сваривание контактов занимает много времени.
Требуется дополнительное оборудование. Для сварки контактов потребуется сварочный аппарат с небольшим током. Например, недорогая модель Wert SWI с режимом аргонно-дуговой сварки подойдет для качественных сварных скруток.

Скрутка без пайки и сварки обычно применяется при монтаже временных построек, которые потом придется убирать.

Технология соединения при помощи клемм

Все электромонтажные работы выполняются при полном снятии напряжения, и проверке отсутствия напряжения.

В промышленных условиях, обязательно выполняются защитные мероприятия, препятствующие поражению электрическим током и предусмотренные ПТЭ (Правилами технической эксплуатации электроустановок):

Убедившись, что напряжение отсутствует, определяют необходимую пару проводов или необходимое их количество.
Если до этого соединение было выполнено в виде скрутки, то имеющие сильный изгиб окончания удаляются кусачками, так как в дальнейшем возможен обрыв из-за усталости металла.
Клеммник должен иметь количество зажимов не меньшее чем количество соединяемых линий, не допускается подсоединение сразу нескольких питающихся кабелей к одному зажиму. Если отсутствует общая внутренняя шина, распределяющая ток на все зажимы, то от приходящей линии, на все питаемые, делаются перемычки.
Концы зачищаются от изоляции и нагара, при необходимости следует использовать напильник, а при соединении многожильных линий их концы рекомендуется покрыть оловом для придания монолитности.
Оголенный конец кабеля должен полностью заходить в зажим, чтобы снаружи оставалась только изолированная часть.
После соединения, следует убедиться, что контакт выдерживает механические нагрузки, после чего, аккуратно уложить клеммник внутрь распределительной коробки или установить на DIN рейку.
При соединении с помощью винтовых устройств, не следует перетягивать винт, особенно в клеммах для маломощных цепей, поскольку можно сорвать резьбу и передавить провод внутри капсулы.

Отличительные черты Wago

Представляют собой небольшую пластиковую коробочку с надежным зажимным механизмом внутри. Отличаются практичностью и простотой.

При использовании этих изделий, каждый электропровод имеет отдельный зажим.
Оголенный провод находится внутри зажима, поэтому исключается вероятность контакта с ним.
Просто монтировать, справится даже новичок.
При монтаже провода не деформируются благодаря тому, что пружинная клемма адаптируется под площадь сечения кабеля и применяется подходящая сила сжатия.
Прочные и надежные, устойчивы к вибрациям и ударам.
Оголенные провода защищены от воздействия кислорода и влаги, не окисляются.
Компактность.
Не требуют постоянного контроля и технического обслуживания.

Рекомендуется устанавливать ваговские соединения в доступном месте.

Из каких материалов состоит

Зажимы Wago состоят из пластикового корпуса и клемм. Клеммы изготавливают из электролитической меди особого лужения, стали для пружин из хрома и никеля и диэлектриков для транспортировки токопроводящих элементов. В качестве диэлектриков выступают пластмассовые материалы, сделанные на основе линейных высокомолекулярных соединений из синтетики, термопласты.

Технические показатели
Пропускаемый ток (А)	Площадь сечения кабеля (мм²)	Напряжение (В)
От 6 до 232	От 0.08 до 95	От 100 до 1000

Как ни надо использовать клеммники wago

Еще был случай, когда мне позвонили с недопроизводства, что за городом. Небольшой цех – лесопилка на 5 с половиной узбеков. У них постоянно отключалось электричество, хотя всех нагрузок не превышало и 5-6 киловатт. А питающий провод имел запас в 2-3 раза. Щит питания этого цеха имел вводной автомат на 32 ампера (свежо установленный), но и его выключало каждый полчаса-час. Внешний осмотр ничего не выявил. А когда я уже залез непосредственно в контакты – офигел. Вводной провод алюминий 10 квадратов, туда же медь 10 квадратов и там же медная 3-х фазная перемычка и все это в один контакт автоматического выключателя, разумеется пластик оплавился и дал окисление на все происходящие. А со стороны смотрите ка, ведь все прекрасно – новый автомат, провода уложены, никаких следов гари.

Этот щит удалось победить латунной 3-х фазной закрытой шиной. Как ни как, соединение под болты даже вкупе с алюминия и меди – давало гораздо лучший эффект чем клеммники wago. Люди довольны, цех работает безостановочно, звонили и благодарили, просили перебрать еще один щит.

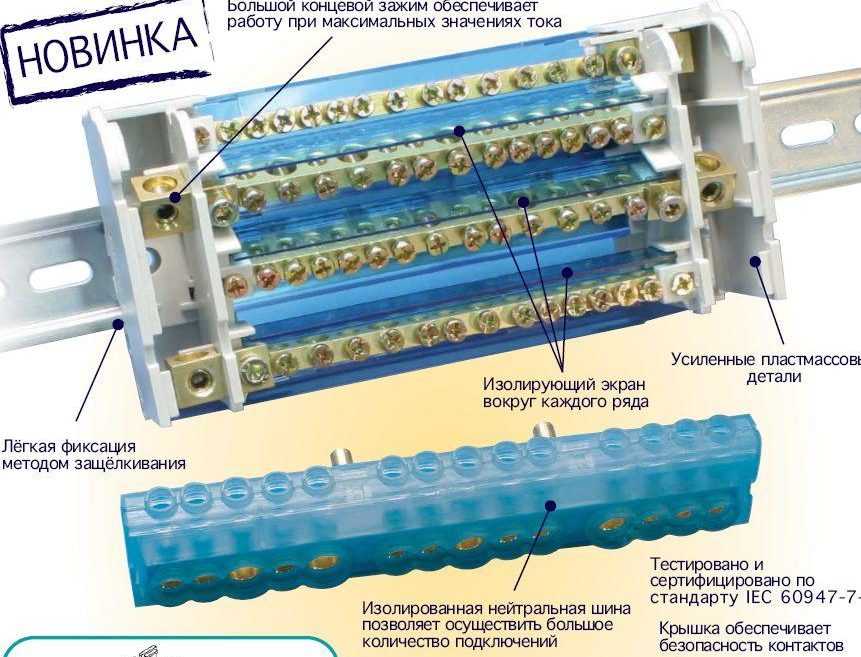

Изолированная латунная шина на 3 фазы для DIN рейки

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
Рекомендуется устанавливать только в распределительных коробках.
Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
Для более точных измерений показателей рекомендуется использовать приборы.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

Фото	Описание процесса
	Чтобы соединить провода с помощью клеммника серии 22÷73. Необходимо зачистить проводники на длину 10 мм.
	Вставляем оголенные части в клеммник до упора.
	При необходимости снять клеммник его нужно прокручивать в обратную сторону. Обе части должны быть внутри приспособления. Такой вариант применяется для подключения света.
	Клеммники 222 серии Wago рекомендуется использовать для ремонтных работ и временных подключений.
	Подсоединение выполняется с помощью специальных рычажков. Провод также зачищается на 10 мм и вставляется в клеммник, затем рычажки защелкиваются.
	224 серия применяется для подключения всевозможных люстр, светильников и бра.
	С помощью этой клеммы можно соединять одножильный и многожильный провод.
	Одножильный вставляется в отверстие со смазкой.
	Многожильный вставляется в другое отверстие.
	Для проводников СИЗ применяется специальный колпачок.
	Колпачок накручивается на проводники.
	Чтобы улучшить качество такого соединения, провода нужно зачистить примерно на 6 см.
	Затем накручивается колпачок СИЗ. При этом получается очень надежное соединение.
	Соединение изолируется при помощи изоленты.
	Можно использовать бытовой клеммник. Моножилу нужно зачистить и поместить внутрь клеммника. Затем производится закручивание с помощью специальной отвертки.

Достоинства соеденительных клемм Wago

достоинство пружинных клеммных соединенийПружинные клеммы Wago обладают множеством преимуществ, среди которых:

Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
Возможность довольно быстрого подключения без использования специализированного инструмента.
Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
Высочайшая надежность контактов.
Возможность внесения изменений в проводку, не нарушая соединения.
Наличие отдельного гнезда для каждого провода.
Высокая виброустойчивость и ударопрочность.
Автоматическое регулирование усилия зажима на провод.
Отсутствие необходимости в уходе и специальном обслуживании.
Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
Прекрасное соотношение качества и цены.

зажим провода В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.

надежный зажим провода

При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.

Небольшой мастер-класс по соединению проводов с помощью клемм

	Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок.


	Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются.


	Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок.


	Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку.



	Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом.

Источники

https://elektrika.expert/provodka/soedinenie-provodov.html
https://StrojDvor.ru/elektrosnabzhenie/kak-soedinyat-provoda-s-pomoshhyu-klemnnikov-samozazhimnye-i-vintovye-klemmy/
https://slarkenergy.ru/provodka/cable/klemmy-dlya-soedineniya.html
https://first-apartment.ru/soediniteli-dlya-provodov.html
https://HomeMyHome.ru/klemmy-dlya-soedineniya-provodov.html
https://elektroznatok.ru/provodka/klemmnye-kolodki

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

Итак:

Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

Схема подключения выключателя от розетки

Прежде всего по методике, описанной выше, подключаем розетку.
Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Критерии выбора

Решая, что лучше всего использовать для соединения, однозначно следует сделать выбор в пользу клеммников. Следует помнить, что как и любое электротехническое оборудование, они подбираются относительно параметров работы цепи, и использование произвольной модели может привести к перегреву и оплавлению изоляции.

При выборе руководствуются следующим:

Максимальная электрическая мощность цепи – определяется из сечения проводника или паспортных данных.
Место установки – при дефиците пространства, как например, в небольших распределительных коробках, целесообразнее использовать винтовые клеммы, поскольку они занимают меньше места.
Удобство использования – при установке в труднодоступных местах, например под потолком, применять отвертку неудобно, к тому же, потребуется хорошее освещение, чтобы попасть в паз винта. В таких случаях предпочтение отдается самозажимным устройствам.
Бренд – имеет немалое значение, так как дешевые и низкокачественные аналоги часто не выдерживают перегрузок.

Колпачки СИЗ

Колпачки ещё называют соединительными изолирующими зажимами (сокращённо СИЗ).

Конструктивное исполнение

Снаружи корпус колпачка выполняется из пластиката. Этот материал обладает рядом положительных сторон:

под воздействием открытого огня процесс горения не поддерживает;
способен выдерживать рабочее напряжение до 600 В;
обладает хорошими изоляционными свойствами.

Пластиковый корпус помимо того, что изолирует место соединения, ещё и защищает его от механических повреждений.

Внутри колпачок снабжён обжимной пружиной, выполненной из стали и имеющей форму конуса. Когда проводную скрутку вставляют в колпачок, витки этой пружины дополнительно её обжимают.

При использовании колпачков очень важно правильно разделать концы для скрутки. Изоляционного слоя надо срезать столько, чтобы оголённый металл не находился за пределами колпачка, а под обжимную пружину попадал полностью

Подготовка проводов для колпачков

Сейчас в электрическом мире уже считается ошибкой, оголять провод или кабель от изоляционного слоя ножом. Профессиональные электрики пользуются специальными приспособлениями – съёмниками изоляции.

У этого приспособления имеются калиброванные отверстия для каждого стандартного диаметра жилы (у отверстий режущая кромка). Съёмник изоляции не нарушает токопроводящий поверхностный слой, что сохраняет его прочность.

Монтёрский нож тоже никто не отменяет. Главное, располагать его при съёме изоляции к направлению среза под углом, чтобы не зацепить металлическую жилу. Расположение ножа во время съёма изоляционного слоя под прямым углом не допускается, так как велика вероятность того, что сделаете круговой надрез, в результате чего жила потом может ломаться.

При выборе колпачков СИЗ особое внимание надо уделить размерам обжимных пружин. Основной контакт создаётся в её наименьшей конусной части

Очень важно, чтобы она соответствовала соединяемым проводам. Если жилы будут тонкие, сжим конусной пружиной не получится плотным, а толстые скрученные жилы, наоборот, не войдут в колпачок до конца

Соединение жил

Соединение проводов с помощью колпачков СИЗ на практике выполняется двумя способами:

Без предварительного скручивания. Две жилы, одинаковые по диаметру, с силой надо вставить в пружину. Затем усиленно выполнить вращение колпачка по направлению часовой стрелки. Таким образом делается скрутка на длину оголённых металлических жил проводов.
В случае необходимости соединения трёх или четырёх жил, их надо сначала скрутить при помощи пассатижей, откусить свитый кончик, и потом надеть колпачок, с усилием вращая его по часовой стрелке.

Запомните! Чтобы колпачок СИЗ облегал поверхность скрутки плотно, вращать его нужно только по часовой стрелке, но никак не в противоположную сторону.

Колпачок надевайте с усилием, чтобы за счёт этого раздвинулись витки обжимной пружины и надёжно сдавили соединяемые провода.

Никогда не используйте колпачки СИЗ, чтобы соединять жилы из разного материала. В большей степени это относится к меди и алюминию, между которыми прохождение электрического тока вызывает гальванический процесс.

Как выполнять соединение колпачками показано в этом видео:

Виды колпачков

Многие электрики негативно относятся к колпачкам СИЗ. Но такое отношение может быть вызвано двумя причинами. Либо колпачки неправильно выбрали, либо неумело установили их на соединяемые провода.

Чтобы правильно подбирать колпачки под размеры провода, производителями введена специальная цветовая маркировка:

СИЗ-1 – соединяет две жилы сечением 1,5 мм2 (серый);
СИЗ-2 – соединяет три жилы сечением 1,5 мм2 (синий);
СИЗ-3 – соединяет две жилы сечением 2,5 мм2 (оранжевый);
СИЗ-4 – соединяет четыре жилы сечением 2,5 мм2 (жёлтый);
СИЗ-5 – соединяет восемь жил сечением 2,5 мм2 (красный).

Правда, единые международные стандарты для такой цветовой маркировки отсутствуют. Поэтому у производителей из разных стран она может отличаться. Будьте внимательны при покупке, уточняйте у продавца-консультанта требуемые размеры.

Предотвращение окисления контактов зажима

Под воздействием кислорода окружающей атмосферы металлы со временем могут окисляться. Этому подвержены жилы проводов из алюминия и меди. Также окислиться могут стальные детали клети клеммника. Проблема состоит в том, что оксидная плёнка приобретает свойства диэлектрика. Вследствие чего проводимость соединений резко падает.

Чтобы предотвратить возникновение коррозии на контактных поверхностях, их покрывают защитной смазкой. В торговой сети можно найти смазки известных производителей, таких как CellMark, Acmos, Fond Metalli, Chem Trend, Perma.

Перед вводом жилы провода во входное отверстие КК его заполняют смазкой. Главное – не злоупотреблять количеством смазки. Составом покрывают все контактные поверхности. Помимо антикоррозионной защиты, смазка выполняет функцию барьера от проникновения влаги внутрь корпуса КК.

Появление клеммников разных видов в массовом производстве привело к повышению качества проводных соединений. Простота монтажа, ненужность изоляционной ленты, безопасность, быстрота соединения – всё это является неоспоримым преимуществом перед другими способами создания проводных соединений.
