Как подобрать кабель для проводки в квартире

Когда нужно заменять кабели?

Замена электрических сетей может быть полной или частичной. Выполняется в следующих случаях:

Большой срок эксплуатации проводки. Если вы въехали в новую квартиру, то желательно через примерно 20 лет провести капитальный ремонт. За этот период установленные инженерные коммуникации приходят в негодность и могут представлять опасность для здоровья человека.
Ремонт или изменение планировки. Технологии идут вперед и современная бытовая техника очень мощная, поэтому к проводке предъявляются повышенные требования. Не рекомендуется подключать новые приборы к старой электрической сети, так как их характеристики могут не совпадать. Если вы планируете приобрести новую варочную панель, посудомоечную машину, современный холодильник и пр., то стоит обновить проводку в квартире или хотя бы в местах, где предполагается установка техники.

Независимо от причин, работу по замене проводки всегда нужно организовывать с разработки схемы разводки электрики и выбора материалов для дальнейшей работы.

Виды и характеристика

В первую очередь, продукция делится на два вида:

провод. Это токопроводящая жила, заключенная в изоляцию. При прокладке открытым способом, провода предписывается помещать в короба или трубы;
кабель. Несколько проводов уложены вместе и помещены в общую изоляцию. В межпроводное пространство под общей изоляцией может вводиться наполнитель, также кабель может иметь под общей изоляцией бронирующий слой. Наличие двух изолирующих слоев (собственный у каждой жилы и общий) обеспечивает более эффективную защиту от механических повреждений, потому кабель разрешается укладывать открытым способом без короба (трубы).

Токопроводящие жилы делятся на два вида:

однопроволочные;
многопроволочные: превосходят однопроволочные в гибкости.

По материалу токопроводящих жил кабели и провода делятся на:

алюминиевые;
медные.

Важный момент — материал изоляции и наружной защитной оболочки. Используют ПВХ, полиэтилен, резину, х/б ткань с антисептической пропиткой или металлическую оплетку.

Имеют значение следующие характеристики:

напряжение;
температура эксплуатации;
степень горючести;
долговечность.

Последний отличительный признак — площадь поперечного сечения токопроводящих жил (для краткости говорят просто «сечение жил»).

От этого параметра зависит максимальная сила тока, которую жила способна пропустить, не перегреваясь.

Чем больше сечение, тем выше допустимая сила тока.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

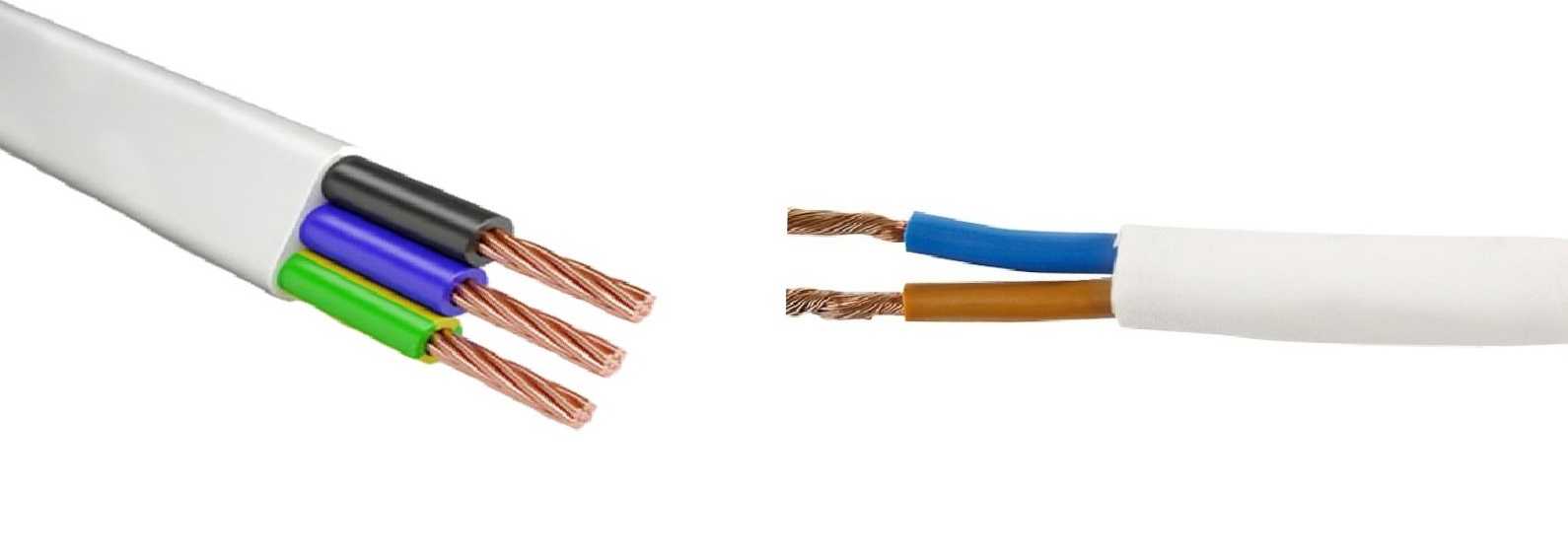

Провод ШВВП и ПВВП

ШВВП, ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Сечение кабеля квартирного ввода

Мощность, приходящаяся на кабель ввода и, соответственно, сила проводимого им тока ограничены величиной выделенной мощности, определенной Энергосбытом и контролируемой вводным автоматом. Порог его срабатывания, как правило, составляет 25А. Чаще всего в МКД вводные автоматы устанавливаются в электрощитках вне квартир. Кабель, проложенный от автомата внутрь жилых помещений, как раз и является вводным, о котором я сейчас и поведу речь.

В квартирах сечение вводного кабеля может быть:

в однофазных сетях – медный кабель 3×10 мм2 (трехжильный – фаза, заземление и ноль; 10 мм2 для каждой жилы) в паре с защитным автоматом на 50 А;
в трехфазных сетях – медный кабель 5×4 мм2 (пятижильный – три фазы, заземление и ноль; 2,5 мм2 на каждую жилу) в паре с защитным автоматом на 25 А.

Выделенная мощность может варьироваться в зависимости от возраста здания и наличия в нем газовых или электрических плит. Косвенным свидетельством реальной величины этого параметра может являться номинал автомата на вводе в квартиру. В любом случае, вы никогда не пожалеете, если в качестве вводного кабеля будут использованы провода, указанные чуть выше.

Основные риски при желании провести электротехнические работы

Существует выражение «сдать квартиру под ключ». Основная суть такого понятия строится на полном выполнении всех работ, включая и электрику, которую представляют типовые схемы проводки в квартире.

И, поскольку при таком стандартном выполнении общего спектра отделочных и монтажных процессов всё проводится согласно единому утверждённому проекту, то вполне естественно, что жильцам при заселении приходится вносить множество изменений в планировку, а также в порядок размещения электро точек.

Кого то не устраивает качество работ, кому-то хочется изменить шаблонный порядок и установить всё по новому, согласно собственным запросам. Это в свою очередь обязывает к дополнительным тратам и немалым. А ведь сама квартира уже обошлась в огромную сумму и лишние расходы мало кому понравятся.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах. Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток – найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

P – мощность приборов, которая указана в технических документах;
V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

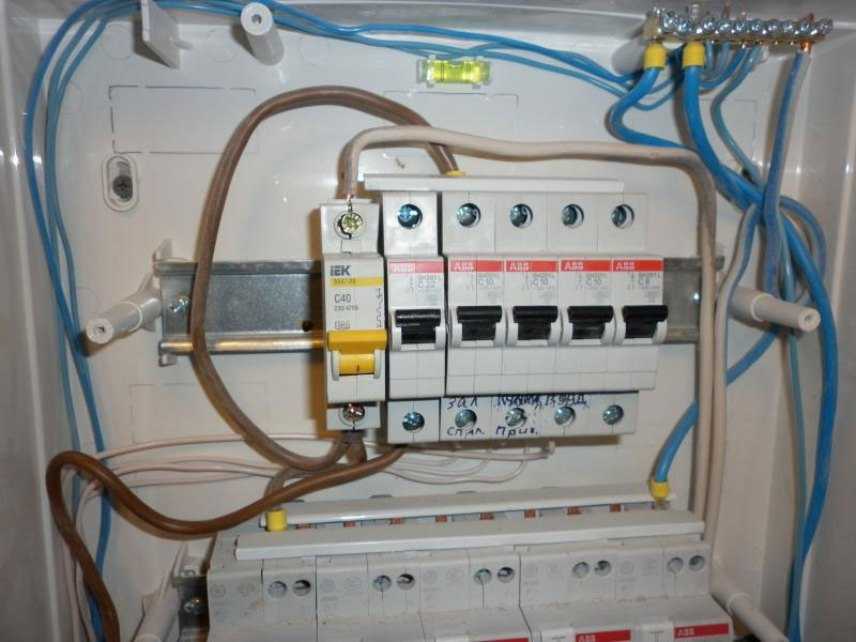

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

если не указан символ А — то внутри медные провода;
В — означает ПВХ изоляцию;
В — наружный слой также произведён из ПВХ;
Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

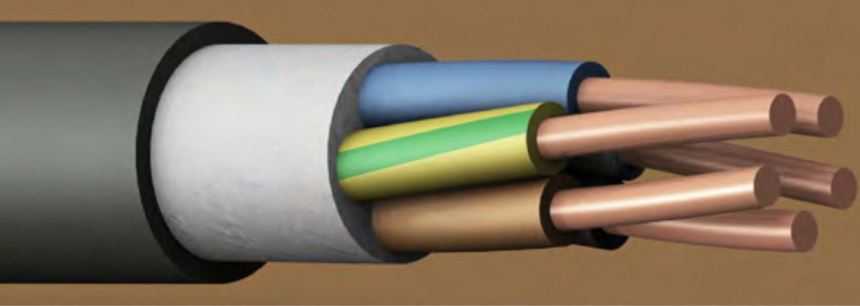

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

N — изделие стандартного вида;
Y — слой изоляции выполнен из ПВХ состава;
M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

П — провод;
УН — универсальный;
П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

Аббревиатура ВБбШв:

В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
Бб — бронь произведена из металлических лент;
Шв — наружный слой имеет в составе ПВХ.

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна. Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться – требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Как выбрать кабель?

Выбирая кабель, нужно учитывать количество жил. При этом определяющим фактором является наличие заземления в здании.

Если здание оборудовано заземлением, то вопрос решается однозначно в пользу трехжильного кабеля. Несмотря на большую стоимость по сравнению с двужильным вариантом, лучше не пренебрегать дополнительной возможностью усиления безопасности эксплуатации электроприборов.

Двухжильный кабель есть смысл прокладывать в случаях замены старой проводки. Отсутствие в старых электрических линиях заземляющего провода делает бессмысленным использование дорогостоящего трехжильного кабеля.

Еще один момент, на который необходимо обратить внимание при выборе кабелей для освещения – это конструктивные характеристики самой токопроводящей жилы. Она может быть цельной или состоять из нескольких тонких проволочек

В последнем случае сечение определяется суммой площадей каждой проволоки.

Кабельная продукция с многопроволочными жилами обладает большей гибкостью, что облегчает ее прокладку в труднодоступных местах жилого помещения, в частности в конструкциях подвесных потолков и при монтаже скрытой проводке в толще бетонных перекрытий. В технических характеристиках продукции это отражено в показателе кратности радиуса внутренней кривой изгиба жилы по отношению к диаметру.

Устройство кабелей

По способу изготовления токопроводящих жил, конструктивно кабели делятся на два основных типа: однопроволочные и многопроволочные. В однопроволочной жиле используется один цельный провод, что делает кабель более жестким и чувствительным к частым перегибам. Многопроволочные состоят из множества мелких жилок, сплетенных между собой – это делает провод гибким, выдерживающим многократные перегибы.

Технология изготовления многопроволочных проводов несколько сложнее, поэтому такие провода дороже однопроволочных, но по токопроводящим свойствам они примерно равны (если не углубляться в высокие материи, наподобие «растекания тока по поверхности проводника» и прочим).

Однозначно ответить какой провод по конструкции выбрать для проводки в квартире невозможно, так как теоретически обе разновидности можно с некоторыми оговорками использовать в качестве электропроводки. Если позволяют средства, то стараются все-таки использовать провода с многопроволочными жилами кабели, так как они более пластичны и лучше подходят для наружного и скрытого способов прокладки проводов одновременно. Их недостатком является необходимость в дополнительном залуживании концов провода при монтаже розеток – в противном случае контакт со временем может ухудшаться.

Различные типы кабелей подробно рассматриваются в следующих видео:

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

Р – мощность приборов, параметры которой указаны в технической документации;
V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:
