Правильное устройство электрической сети определяет безопасность всего здания и долговечность бытовой техники. Ошибка в подборе сечения или марки кабеля может привести к перегреву жил, короткому замыканию и пожару, а стоимость полной переделки проводки в готовом ремонте в несколько раз превышает затраты на качественные материалы. Чтобы понять, как выбрать кабель для электропроводки, необходимо учитывать суммарную нагрузку в кВт и требования ПУЭ. Грамотный расчет и соблюдение норм ГОСТ позволяют создать надежную систему электроснабжения.
Особенности устройства силовых кабелей

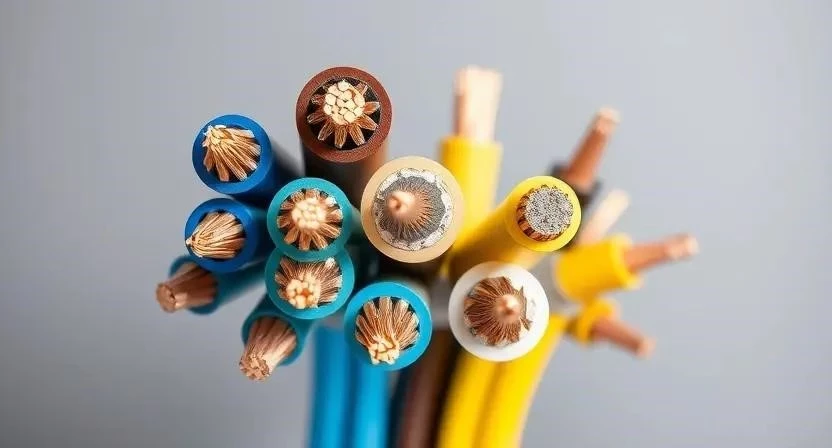

Силовой кабель представляет собой сложную конструкцию, предназначенную для передачи электроэнергии от щитка к потребителям. В его основе лежит токопроводящая жила, которая может быть выполнена из меди или алюминия. Слой изоляции предотвращает утечку тока и короткое замыкание, а внешняя оболочка защищает внутренние компоненты от механических повреждений, влаги и химических воздействий.
Различие между проводом и кабелем заключается в количестве защитных слоев. Провод обычно имеет одну изоляцию, что делает его подходящим для временных соединений или внутренних связей. Кабель обладает многослойной структурой, что обеспечивает повышенную прочность и безопасность при стационарной прокладке в стенах или под полом.
Классификация и маркировка кабельной продукции
На рынке представлены различные модификации, каждая из которых имеет свою специфику применения. Наиболее распространенными для жилых помещений являются марки ВВГ, NYM и ПВС.
- ВВГ — кабель с ПВХ-изоляцией и оболочкой, стандарт для стационарной проводки.
- ВВГнг — версия, не поддерживающая горение, обязательна для жилых домов.
- ВВГнг-LS — кабель с низким дымовыделением при нагреве.
- NYM — европейский стандарт с дополнительным резиновым наполнителем для защиты жил.
- ПВС — гибкий провод, предназначенный для удлинителей и подключения бытовой техники.
- ШВВП — мягкий провод для маломощных приборов.
- СИП — самонесущий изолированный провод для ввода электричества с столба в дом.
- КГ — гибкий кабель в резиновой изоляции для работы в тяжелых условиях.
Для понимания характеристик изделия следует изучить расшифровку маркировки:
| Маркировка | Значение буквы/символа | Влияние на эксплуатацию |
|---|---|---|
| В | Винил (ПВХ) | Изоляция из поливинилхлорида |
| ВГ | Гладкая оболочка | Отсутствие дополнительного бронирования |
| нг | Не горит | Не распространяет пламя при коротком замыкании |
| LS | Low Smoke | Минимальное выделение дыма при пожаре |
| NYM | Марка по DIN | Повышенная гибкость и защита жил |
Технические параметры и допустимые нагрузки
Ключевым показателем при выборе является сечение жилы, измеряемое в квадратных миллиметрах (мм2). От него напрямую зависит максимальный ампераж, который может выдержать провод без перегрева. Также учитывается класс гибкости: одножильные кабели удобнее для стационарного монтажа, многожильные — для подвижных соединений.
Температурный режим эксплуатации обычно варьируется от -50 до +50 градусов, однако при прокладке в штробах важно учитывать теплоотдачу. Напряжение для бытовых сетей составляет 220/380В.
| Сечение жилы (мм2) | Макс. ток (А) | Макс. мощность (кВт) | Рекомендуемый автомат |
|---|---|---|---|
| 1.5 | 16-19 | 3.3 — 4.1 | 10А — 16А |
| 2.5 | 21-27 | 4.6 — 5.9 | 16А — 25А |
| 4.0 | 28-35 | 6.1 — 7.7 | 25А — 32А |
| 6.0 | 34-43 | 7.5 — 9.4 | 32А — 40А |
| 10.0 | 50-63 | 11.0 — 13.8 | 40А — 63А |
Подбор кабеля под конкретные задачи
Распределение нагрузки по линиям позволяет избежать перегрузки сети. Для разных типов потребителей используются разные сечения и марки кабелей для дома.
- Освещение (люстры, бра, точечные светильники) — кабель 3х1.5 мм2.
- Стандартные розетки в комнатах — кабель 3х2.5 мм2.
- Кухонные розетки (чайник, микроволновка) — отдельные линии 3х2.5 мм2.
- Электрическая плита или варочная панель — кабель 3х4 или 3х6 мм2.
- Кондиционеры и бойлеры — выделенные линии 3х2.5 мм2.
- Вводной кабель в дом — сечение от 6 до 16 мм2 в зависимости от выделенной мощности.
- Уличные светильники — кабель с повышенной влагостойкостью (например, ВБбШв).
Технология монтажа электропроводки

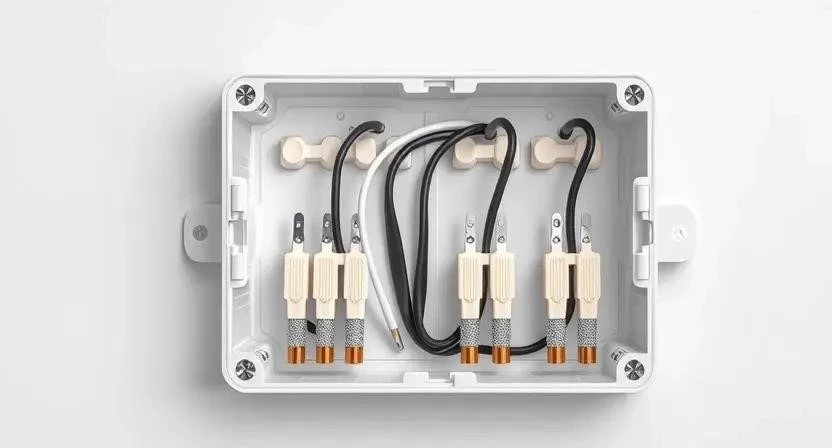

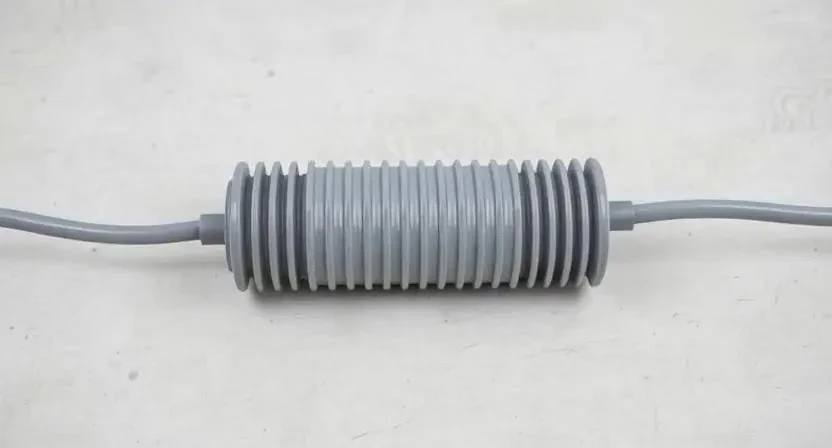

Прокладка кабеля может быть скрытой (внутри стен) или открытой (в кабель-каналах). При скрытом монтаже обязательно выполняется штробление стен. Для защиты жил от механических повреждений и облегчения замены в будущем используется гофра. Соединение жил производится в распределительных коробках с помощью клеммников WAGO или гильз под обжим.
Инструментарий для работы включает стриппер для зачистки изоляции, пресс-клещи, уровень и перфоратор. Один раз при ремонте в загородном доме я использовал гофру даже в бетонных перекрытиях, что позволило спустя два года легко заменить поврежденный участок кабеля без демонтажа всей стены.
- Разметка трасс прокладки кабеля по стенам и потолку.
- Штробление поверхности под глубину кабеля с учетом гофры.
- Очистка штроб от строительного мусора и пыли.
- Закрепление гофры с помощью дюбель-хомутов.
- Затяжка кабеля в гофру с соблюдением запаса длины.
Методика расчета расхода материалов
Для определения общего метража кабеля необходимо измерить расстояние от распределительного щитка до каждой точки потребления. К полученному значению добавляется запас 10-15% на изгибы, подъемы к потолку и спуски к розеткам. Количество жил зависит от системы заземления: для современных домов стандартом является трехжильный кабель (фаза, ноль, заземление).
| Тип помещения | Среднее кол-во розеток | Средний метраж (3х2.5) | Средний метраж (3х1.5) |
|---|---|---|---|
| Гостиная (20 м2) | 6-8 | 30-40 м | 20-25 м |
| Кухня (12 м2) | 8-12 | 40-50 м | 15-20 м |
| Спальня (15 м2) | 4-6 | 25-35 м | 15-20 м |
| Санузел (5 м2) | 2-3 | 15-20 м | 10-12 м |
| Коридор (8 м2) | 2-4 | 20-30 м | 10-15 м |
Производители и контроль качества
При покупке важно различать продукцию, изготовленную по ГОСТ и по ТУ (техническим условиям). Кабели по ТУ часто имеют заниженное сечение жилы, что приводит к их перегреву при номинальных нагрузках. Ведущие бренды обеспечивают строгое соответствие заявленным параметрам.
Распознать подделку можно с помощью штангенциркуля: замеряйте диаметр медной жилы. Если реальное сечение меньше заявленного более чем на 5-10%, такой кабель использовать опасно.
Преимущества и недостатки материалов
Выбор между медью и алюминием в современном строительстве однозначен в пользу меди. Алюминий более хрупок, подвержен окислению и имеет меньшую проводимость.
- Медь обладает высокой электропроводностью.
- Медные жилы более устойчивы к коррозии.
- Срок службы медного кабеля достигает 30 лет и более.
- Медь обеспечивает более надежный контакт в зажимах.
- Меньший риск окисления в местах соединений.
- Высокая механическая прочность на изгиб.
- Совместимость со всеми современными автоматическими выключателями.
Использование индекса «нг-LS» существенно повышает безопасность: при возникновении пожара такие кабели не поддерживают горение и не выделяют токсичный густой дым, что дает больше времени на эвакуацию.
Сравнение популярных марок кабелей
Выбор между ВВГнг-LS и NYM зависит от условий монтажа и бюджета. В одном из проектов для частного деревянного дома я рекомендовал NYM, так как его многослойная структура и гибкость позволяют проще обходить препятствия в деревянных перекрытиях без риска повреждения изоляции.
| Характеристика | ВВГнг-LS | NYM | |
|---|---|---|---|
| Изоляция | ПВХ | ПВХ + резина | NYM надежнее |
| Гибкость | Низкая | Средняя | NYM удобнее в монтаже |
| Пожаробезопасность | Высокая (LS) | Средняя | ВВГнг-LS безопаснее |
| Цена | Доступная | Выше | ВВГнг-LS экономичнее |
| Применение | Бетон, кирпич | Любые стены | Зависит от материала стен |
Стоимость и рекомендации по покупке
Цена кабеля ВВГнг зависит от текущей стоимости меди на бирже, бренда и сечения. Стоимость кабеля за метр может существенно варьироваться в зависимости от количества жил. Рекомендуется покупать продукцию в специализированных электротехнических магазинах, где предоставляется паспорт изделия и сертификат соответствия.
В чеке обязательно должна быть указана точная марка и сечение. Покупка кабеля «на вес» в сомнительных точках часто приводит к приобретению продукции с заниженным сечением.
Практический опыт и отзывы специалистов
Опытные электрики отмечают, что использование дешевых аналогов приводит к частым срабатываниям автоматических выключателей из-за перегрева жил. Жалобы чаще всего касаются кабелей, изготовленных по ТУ, которые «текут» при сильном нагреве.
Однажды я столкнулся с ситуацией, когда в квартире был установлен дешевый кабель с сечением 1.5 мм2 вместо 2.5 мм2 на линию кухни. При одновременном включении чайника и духовки изоляция начала плавиться, что было обнаружено только при появлении запаха горелого пластика. После замены на качественный ГОСТ-кабель проблема исчезла.
Часто задаваемые вопросы
Нужно ли делать заземление в каждой розетке?
Да, согласно ПУЭ, все силовые розетки должны быть заземлены для защиты человека от поражения током при пробое изоляции прибора.
Можно ли частично заменить старый кабель?
Это возможно, но не рекомендуется. Разные марки и сечения кабелей в одной цепи создают неоднородность нагрузки и могут стать причиной перегрева в местах соединений.
Какой автомат ставить на сечение 2.5 мм2?
Обычно устанавливается автоматический выключатель на 16А. Это гарантирует, что автомат сработает раньше, чем кабель начнет перегреваться.
Что делать при перегреве кабеля?
Немедленно отключить нагрузку и проверить сечение жилы. Если нагрузка превышает допустимую, необходимо заменить кабель на более толстый или разделить линию на несколько независимых групп.
