Защита электропроводки в жилых и промышленных помещениях требует использования специализированных оболочек, предотвращающих механические повреждения и возгорания. Стоимость качественной гофротрубы варьируется от 10 до 60 рублей за метр, а время монтажа на одну комнату обычно составляет от 2 до 5 часов. Чтобы правильно понять, как выбрать гофру для кабеля, необходимо учитывать среду эксплуатации и технические требования к изоляции. Правильный подбор материалов гарантирует долговечность всей электрической сети.
Особенности защитных оболочек для проводки

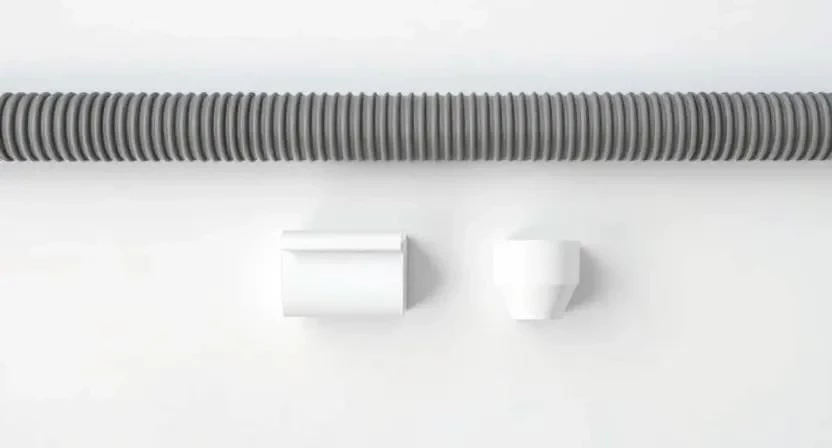

Гофротруба представляет собой гибкий пластиковый кожух с ребристой структурой, которая обеспечивает необходимую подвижность при изгибах. Основная функция этого изделия заключается в создании физического барьера между кабелем и внешней средой. Она защищает электропроводку от случайных ударов, воздействия влаги, агрессивных химических веществ и грызунов. Кроме того, использование гофры значительно упрощает процесс замены кабеля без необходимости повторного штробления стен.
Разновидности материалов гофротруб

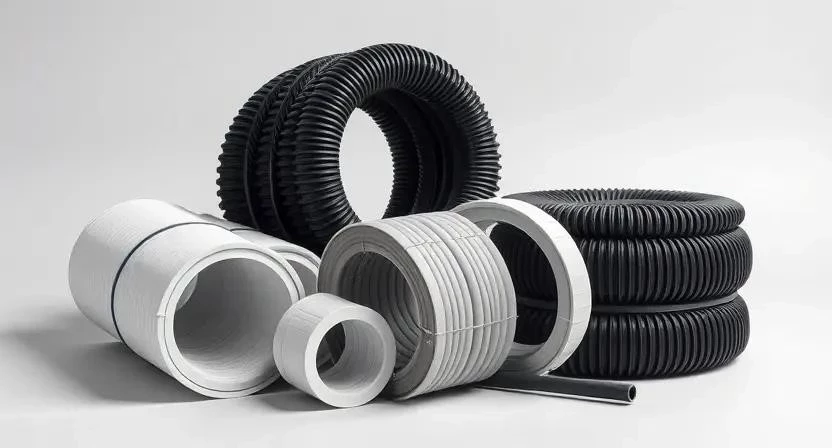

Классификация изделий основывается на типе используемого полимера, что определяет область их применения. ПВХ (поливинилхлорид) используется преимущественно внутри помещений благодаря своим огнестойким свойствам. ПНД (полиэтилен низкого давления) отличается повышенной прочностью и устойчивостью к внешним воздействиям. ПВД (полиэтилен высокого давления) является промежуточным вариантом, обладающим высокой гибкостью.
| Свойство | Гофра ПВХ | Гофра ПНД | Гофра ПВД |
|---|---|---|---|
| Огнестойкость | Самозатухающий пластик | Горючий | Горючий |
| Стойкость к УФ | Низкая (разрушается) | Высокая | Средняя |
| Гибкость | Высокая | Средняя | Очень высокая |
| Применение | Внутри помещений | Улица, земля, стяжка | Внутренние работы |
| Средняя цена | Бюджетно | Средне | Бюджетно |
Технические параметры и стандарты
При выборе изделия следует ориентироваться на диаметр, который должен быть больше сечения кабеля. Температурный режим эксплуатации определяет, можно ли использовать трубу в неотапливаемых помещениях или вблизи источников тепла. Важным параметром является класс горючести и степень защиты IP, указывающая на уровень пыле- и влагонепроницаемости. Экологичность материалов подтверждается сертификатами соответствия ГОСТ, что исключает выделение токсичных веществ при нагреве.
| Марка/Тип | Диаметр (мм) | Температура (°C) | Степень защиты | Особенность |
|---|---|---|---|---|
| ПВХ-С | 16-50 | -5…+95 | IP40 | Не поддерживает горение |
| ПНД-У | 16-100 | -60…+90 | IP65 | УФ-стабилизация |
| ПВД-Г | 16-40 | -20…+60 | IP40 | Повышенная эластичность |
| Металлорукав | 12-60 | -60…+300 | IP54 | Механическая прочность |
| ПНД-Стяжка | 20-40 | -40…+70 | IP67 | Усиленная стенка |
Сферы эксплуатации гофротруб
Внутренняя проводка в жилых комнатах предполагает использование ПВХ-гофры, которая монтируется в штробы или под потолком. Для уличного монтажа, прокладки кабеля по фасаду или в грунт подходит исключительно ПНД, так как она не трескается от мороза и солнца. При устройстве стяжки пола применяются усиленные трубы, способные выдержать давление бетонного раствора. В помещениях с повышенной влажностью, таких как ванные комнаты или подвалы, требуются изделия с высоким индексом влагозащиты.
Технология и правила монтажа
Процесс установки требует соблюдения последовательности действий для обеспечения надежной фиксации кабеля.
Необходимые материалы:
- Гофротруба (расход: длина трассы + 10% запаса)
- Клипсы для крепления (1 шт. на каждые 50-70 см)
- Пластиковые стяжки (из расчета 2 шт. на каждый поворот)
- Изолента или термоусадка для герметизации стыков
- Дюбель-гвозди (согласно количеству клипс)
Инструменты:
- Строительный нож или специальные ножницы по пластику (обязательно)
- Перфоратор или дрель (обязательно)
- Уровень или лазерный нивелир (желательно)
- Отвертка или шуруповерт (обязательно)
- Протяжка для кабеля (желательно)
Перед началом работ поверхность очищается от пыли, наносятся разметки трасс. При монтаже в стену выполняется штробление соответствующей глубины.
- Разметка трассы и определение точек выхода кабеля (15-30 мин).
- Сверление отверстий под крепежные клипсы (40-60 мин).
- Установка клипс по всей длине маршрута (30-50 мин).
- Нарезка гофротрубы на отрезки с учетом запаса (20 мин).
- Затяжка кабеля внутрь трубы с помощью протяжки (60-120 мин).
- Фиксация гофры в клипсах и стяжках (40-80 мин).
- Формирование плавных поворотов без заломов (20 мин).
- Герметизация вводов в распределительные коробки (30 мин).
Важным нюансом является соблюдение радиуса изгиба: слишком резкий поворот может привести к защемлению кабеля или разрыву стенки трубы. Температура при монтаже ПВХ не должна опускаться ниже 0°C, иначе пластик становится хрупким. Время застывания штукатурки поверх гофры составляет от 24 до 72 часов.
Частые ошибки новичков:
Слишком плотная набивка кабелей, отсутствие запаса длины на концах, использование ПВХ на открытом солнце, чрезмерное затягивание стяжек, приводящее к деформации трубы.
Пример из опыта: Однажды при монтаже в квартире использовали гофру диаметром 16 мм для трех кабелей ВВГнг 3х2.5. В итоге кабель застрял на повороте, и пришлось полностью переделывать участок, заменив трубу на 20 мм.
| Статья расходов | Кол-во (на 10м) | Цена за ед. | |
|---|---|---|---|
| Гофра ПВХ 20мм | 11 м | 25 руб. | 275 руб. |
| Клипсы | 20 шт. | 5 руб. | 100 руб. |
| Работа мастера | 10 м | 150 руб. | 1500 руб. |
| Всего с мастером | — | — | 1875 руб. |
| Своими руками | — | — | 375 руб. |
| Экономия | — | — | 1500 руб. |
Меры безопасности: все работы проводятся при полностью отключенном электропитании, при сверлении стен обязательно использование защитных очков.
Расчет расхода и подбор диаметра

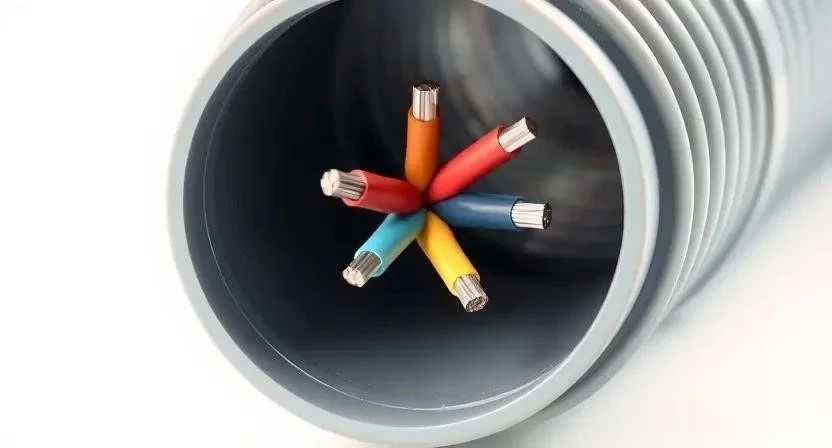

Для правильного подбора диаметра используется формула: суммарная площадь сечения всех кабелей не должна превышать 40-60% от внутреннего сечения гофры. Это необходимо для обеспечения вентиляции и возможности легкой протяжки.
- Количество кабелей в одной трубе.
- Внешний диаметр каждого кабеля.
- Количество поворотов на трассе.
- Наличие запасных жил.
- Тип материала гофры (толщина стенки).
- Метод прокладки (в стяжке или по потолку).
- Сложность конфигурации помещения.
- Требования по огнестойкости.
| Кол-во кабелей (3х2.5) | Рекомендуемый диаметр | Запас пространства | Сложность протяжки |
|---|---|---|---|
| 1 шт. | 16 мм | Высокий | Легко |
| 2 шт. | 20 мм | Средний | Средне |
| 3 шт. | 25 мм | Средний | Средне |
| 4-5 шт. | 32 мм | Высокий | Легко |
| 6-8 шт. | 40 мм | Средний | Средне |
Обзор производителей и брендов
На рынке представлены как бюджетные варианты, так и премиальные бренды. Бюджетные изделия часто имеют более тонкие стенки и могут иметь отклонения в диаметре. Премиальные производители строго соблюдают ГОСТ, обеспечивая идеальную геометрию и высокую степень огнестойкости. Сертификация продукции подтверждает безопасность использования в многоквартирных домах.
Преимущества и недостатки использования
Применение гофротруб имеет свои сильные и слабые стороны.
Преимущества:
- Высокая гибкость при монтаже.
- Защита кабеля от механических повреждений.
- Пожарная безопасность (для ПВХ).
- Возможность быстрой замены проводки.
- Защита от влаги и пыли.
- Простота и скорость установки.
- Низкая стоимость материалов.
Ограничения:
- Необходимость дополнительного крепления клипсами.
- Затрудненный доступ к кабелю в случае повреждения внутри трубы.
- Возможность перегрева кабеля при слишком плотной укладке.
- Необходимость штробления стен для скрытого монтажа.
- Риск залома при неправильном изгибе.
Пример из опыта: При использовании дешевой безымянной ПНД-гофры на морозе -20°C труба треснула при попытке ее согнуть. После замены на сертифицированный бренд проблема исчезла.
Сравнение с альтернативными методами
Гофра конкурирует с жесткими ПВХ-трубами и кабель-каналами. Жесткие трубы обеспечивают максимальную защиту, но крайне сложны в монтаже из-за необходимости использования специальных углов. Кабель-каналы идеальны для открытой прокладки, но не подходят для скрытого монтажа в стены или пол.
| Критерий | Гофротруба | Кабель-канал | Жесткая труба |
|---|---|---|---|
| Монтаж | Быстрый, гибкий | Средний, открытый | Медленный, сложный |
| Защита | Средняя | Низкая/Средняя | Высокая |
| Скрытая прокладка | Да | Нет | Да |
| Эстетика | Скрыта под отделкой | Видна на стене | Скрыта под отделкой |
| Цена за метр | Низкая | Средняя | Высокая |
Стоимость и рекомендации по покупке
На цену влияют диаметр, материал и бренд. Чем больше диаметр и толщина стенки, тем выше стоимость. При выборе магазина рекомендуется обращать внимание на специализированные электротехнические магазины. При приемке товара необходимо проверить отсутствие трещин на поверхности, равномерность спирали и соответствие заявленному диаметру.
Мнение профессиональных электриков
Специалисты отмечают, что использование гофры стало стандартом в современном ремонте. Основные жалобы касаются низкого качества дешевого пластика, который «плывет» при нагреве. Хвалят ПНД за долговечность при прокладке в бетонных полах.
Пример из опыта: В одном из проектов в сыром подвале была использована ПНД-гофра с высокой степенью защиты. Спустя три года эксплуатации при протечке канализации кабель остался сухим, что предотвратило короткое замыкание.
Ответы на часто задаваемые вопросы
Можно ли использовать ПВХ гофру на улице?
Нет, ПВХ разрушается под воздействием ультрафиолетовых лучей и становится хрупкой на морозе. Для улицы используйте ПНД.
Какой диаметр выбрать для одного кабеля ВВГнг 3х2.5?
Оптимальным вариантом будет гофра диаметром 16 мм.
Как соединять отрезки гофротрубы?
Используются специальные соединительные муфты или качественная изолента с нахлестом.
Нужно ли заземлять гофру?
Нет, пластиковая гофра является диэлектриком и заземлению не подлежит.
Можно ли прокладывать гофру в стяжке пола?
Да, но рекомендуется использовать усиленную ПНД-гофру, чтобы она не сплющилась под весом бетона.
Что делать, если кабель не проходит в трубу?
Используйте специальную протяжку (узил) или замените гофру на больший диаметр.
Влияет ли цвет гофры на ее свойства?
Обычно серый цвет стандартен, оранжевый часто указывает на использование в кабельных канализациях, но технические свойства зависят от материала, а не от цвета.
