Установка подрозетника
Когда отверстие готово, можно устанавливать подрозетник. Предварительно квартиру следует обесточить. Прежде чем его ставить, надо вырезать дырку для проводов. В современных изделиях уже имеется дырка, которую нужно освободить — она находится в центре стакана. Питающий кабель нужно пропустить через полученное отверстие. Если будет установлен целый блок — несколько розеток — придется соединить их специальным шлейфом. Есть два способа подключения:
- Во все подрозетники, следующие за первым, пропускают отрезки проводов. Нагрузка придется на первое устройство, что сделает его работу более краткосрочной.
- Подключить подрозетники через сизы — пластиковые колпаки, которые будут изолировать провода.
Непосредственный монтаж
Если установить на одной стене более одной розетки, вдоль всей стены прочертить полосу, параллельную полу, проверить уровнем. Затем острие фрезы устанавливается в точку центра отверстия и начать сверление. Это процесс не отнимает много времени и не требует подготовки, но так как диаметр отверстий немаленький, замеры стоит выполнить точно, иначе розетки окажутся на разной высоте.
Когда отверстия вырезаны, кабеля найдены и вытащены наружу, приступают к установке подрозетника. Он оснащен 4 болтами, на которые крепится.
В его днище прорезают отверстие и через него проводят кабель. Подрозетник вставляется в отверстие, просверленное в листе гипсокартона(стоит отметить, что глубина подрозетника составляет 4,5 см. Это учитывают, собирая каркас, а диметр практически равен стандарту фрезы).
Далее закрутить болты, отвечающие за фиксацию (обычно они расположены горизонтально, напротив друг друга). После того, как болты закручены, проверить, что все стало правильно. Обязательно проверить с помощью уровня положение.
После этого приступают к монтажу розетки:
- Разбираем ее, чтобы подключить к ней кабеля;
- Фиксируем в подрозетнике, проверяем качество выполненной работы;
- Прикручиваем декоративную часть и проверяем работоспособность.
Провода, подключаемые к розетке, стоит фиксировать тщательно, или в процессе монтажа они выскользнут из пазов и операцию придется проводить вновь.
Фиксация происходит следующим образом: придерживаем розетку в нужном положении и закручиваем два болта. Дополнительную фиксацию производят с помощью распорных лапок розетки (некоторые виды подрозетников подразумевают только такой тип крепления).
Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом
Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г
В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.
Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…
Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…
Каталог нормативных документов Самые популярные ГОСТы и строительные нормы
Есть вопросы?Задайте их эксперту
Небольшое описание раздела с вопросами и ответами. На прау предложений для примера
Заготовка раствора и установка в нишу
Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.
Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.
Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.
Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.
Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.
Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.
Так как выходное отверстие в самом подрозетнике находится сбоку.
Раствор закидывается в просверленное отверстие ниши.
В нишу вставляется подрозетник.
Все затирается шпателем и снаружи убираются остатки раствора.
Основная задача — выровнять и зафиксировать подрозетник на своем месте
Обратите внимание на то, чтобы его края не выступали из стены
Как только раствор схватится, можно удалить все лишнее изнутри.
После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.
Разметка стен для установки подрозетников
Установка подрозетников в гипсокартон начинается с разметки перегородок
В этом поможет предварительно составленная схема монтажа электропроводки, здесь особое внимание следует уделить расстояниям до пола и ближайшей стены. Данные параметры рассчитывают так: высота берётся от пола до центра изделия, расстояние до стен определяется от центральной части группы подрозетников
Если при расчёте учитываются другие ориентиры, об этом должны быть соответствующие отметки в схеме. Например: расстояние до стены рассчитано не от центра, а от края рамки.
Чтобы максимально осветить процедуру разметки, разберём процесс на примере монтажа блока из четырёх подрозетников фирмы Schneider Electric. Отметим, что приведённая схема актуальна и для продукции других производителей.
Для начала отмечаем горизонтальную линию, на необходимой высоте от уровня пола. Для этого используем рулетку и простой карандаш. Затем определяем место посадки подрозетников. при этом нужно учитывать симметричное расположение конструкции относительно всех участков стены.
Теперь от центральной части первого подрозетника отступаем 71 миллиметр и отмечаем центр второй коробки, и так далее, через равные промежутки.
Конечно, если Вам необходимо установить один подрозетник то здесь просто необходимо в нужном месте и на нужно высоте обозначить на стене точку где необходимо установить коробку. Данная точка будет являться центром будущей розетки или выключателя.
Обратите внимание на один важный нюанс: расстояние между центрами подрозетников должно быть ровно 71 миллиметр, без исключений и погрешностей. В противном случае, могут возникнуть проблемы с установкой накладной рамки: конструкция может не зайти, или наоборот оставит зазоры
Кроме того, необходимо учитывать местоположение металлических профилей, которые служат опорой для гипсокартонных листов. Иначе при высверливании отверстия, можно повредить профиль, что сделает перегородку менее устойчивой.
После проделанных манипуляций, у нас на стене появились четыре точки, которые определяют центральную часть подрозетников. Теперь можно приступать к высверливанию отверстий.
Советы и рекомендации
Если установка розетки производится своими руками, обязательно нужно прислушаться к советам специалистов.
Монтаж лучше делать еще до того как будет установлен сам гипсокартон. Сначала устанавливают каркас из металопрофиля, который закрепляется на поверхности стены. Чтобы защитить провода, можно использовать гофрированную трубу.
Чтобы подвести ток к розетке, нужно использовать трехжильный кабель, имеющий двойную обмотку. Если использовать для закрепления отрезки медного провода, то это придаст конструкции надежности.
А также стоит помнить, что, устанавливая розетки, нужно брать во внимание не только свои нужды, но и принятые всеми строительные нормы. Например, устанавливать розетку нужно не ниже чем на тридцать сантиметров над полом
Для выключателя высота от пола должна составлять приблизительно девяносто сантиметров, и не меньше пятнадцати сантиметров от двери.
Но если электрические приборы находятся в других местах, то розетки можно расположить там, где удобнее всего. Например, на кухне наиболее удобно будет расположить их прямо над столом. При этом расположение розетки должно быть не ниже ста двадцати сантиметра от пола, и не меньше тридцати сантиметров от двери. Это позволит подключать приборы, не пользуясь переносками.
Но также, если телевизор размещен прямо на стене, то можно спрятать розетку за ним. Такое размещение радует и практичностью, и привлекательным внешним видом. В ванной комнате правильно будет поместить розетку на шестьдесят сантиметров от пола. Но если она служит для подключения стиральной машинки, то высота должна быть не меньше одного метра.
Обязательно нужно знать, что для устанавливания розетки в детской комнате, их нужно располагать на недоступной для малыша высоте. И также можно использовать розетки со специальным механизмом, таким как закрывающиеся шторки. Это позволит защитить ребенка от удара током. Можно дополнительно купить специальные накладки на розетки. Они бывают яркими, красивыми и вполне могут стать частью интерьера детской.
Стоит помнить, что крепежные элементы нельзя зажимать и разжимать по нескольку раз. Это может привести к немедленному замыканию в розетке.
Установка розеток в гипсокартон не доставит много забот хозяину. Даже если человек хочет решить эту проблему самостоятельно и провести монтаж своими руками. В процессе монтажа электропроводки всегда стоит помнить о правилах техники безопасности и соблюдать их в работе.
О том, как установить подрозетники, смотрите в следующем видео.
Советы
Для того чтобы монтаж розеток в гипсокартоне осуществлялся максимально правильно, желательно придерживаться следующих рекомендаций:
- Брать в расчет наличие пустого пространства между гипсокартоном и основной поверхностью стенки (оно должно быть не менее 4,5 см и стакан должен свободно размещаться в основании). Можно углубить базисное основание посредством перфоратора либо зубила.
- Еще на стадии монтирования конструкции из ГКЛ, в месте планируемой установки розетки, не мешает вывести проводку наружу с запасом в 20-30 см.
- При монтаже нескольких устройств, использовать строительный уровень для правильного нанесения разметки и установки розеток.
- Проводить электропроводку внутри конструкции надлежит только в защите электрических проводов от возможных механических воздействий (в гофрорукаве), чтобы свести к минимуму их повреждение при установке либо эксплуатации.
- Следует учитывать, что при создании отверстий можно натолкнуться на металлопрофиль, на котором базируется ГКЛ. Чтобы подобное не случилось, используйте мощный магнит. Приложите его к стенке, и ведите вдоль по поверхности, так выясните, имеется ли металлопрофиль за перекрытием.
- Если все же произошло соприкасание с металлической конструкцией, то отчаиваться не следует. Поскольку переносить отверстия под розетки в иное место не потребуется. Фрагмент профиля, препятствовавшего работе, обрезается посредством ножниц по железу либо выбивается (загибается) простой стамеской.
Производя ремонт, вы, скорее всего, все основательно просчитали. Но по истечении некоторого срока может потребоваться установка дополнительного выключателя, понадобится повесить картину или поменять местоположение настенных светильников. И вот тогда хаотически проложенная проводка может оказаться основательной проблемой. Поскольку перфоратором либо электродрелью можно спокойно нанести ущерб скрытой электропроводке и сделать короткое замыкание. Во избежание таких неожиданностей, расположите электропроводку параллельно полам, прибавив несколько поворотов под углом 90 градусов. Схему прокладки желательно зафиксировать: набросать план, эскиз либо просто сфотографировать хотя бы на телефон. Тогда через несколько лет, вы сможете без препятствий и сомнений в любой точке сверлить стены без каких-либо нежелательных последствий для электропроводов.
Монтирование розетки в стенку из гипсокартона достаточно простое и может быть выполнено своими руками. Следуя всем вышеперечисленным рекомендациям, такая процедура, как монтаж электророзеток в стене из ГКЛ, будет реализована наиболее правильно и в кратчайшие сроки.
О том, как выбрать и установить подрозетник в гипсокартон, смотрите в следующем видео.
Дополнительный видео-инструктаж
Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.
Установка пластиковых окон своими руками — пошаговая технология монтажа в фотографиях
Газовые печи для бань: учимся правильно выбирать + правила самостоятельного монтажа
Установка счетчика электроэнергии: правила и тонкости электромонтажа

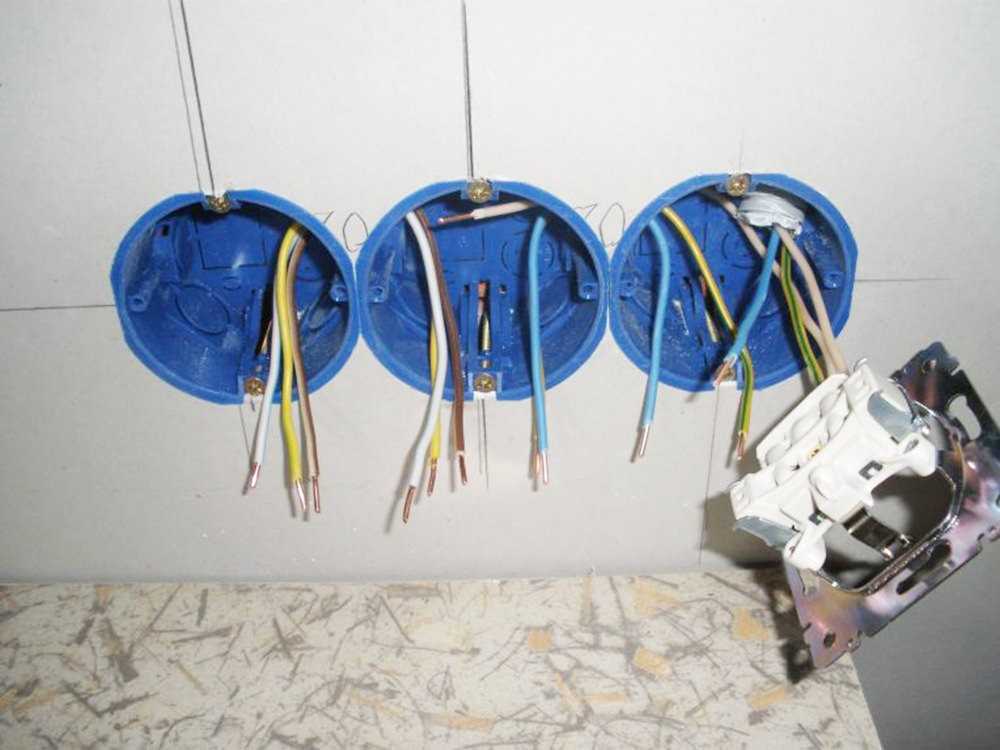

Установка блока подрозетников
Бывают ситуации, когда необходим монтаж сразу нескольких розеток и выключателей в линию, тогда монтируется блок, который состоит из двух или нескольких подрозетников. Данное положение является удобным, если подключаются несколько электроприборов.
Подобные блоки зачастую появляются на кухне, где подобная бытовая техника как холодильник, подключается к электрической сети непрерывно, в результате чего один разъем будет все время занят. В процессе монтажа розетки на кухне место сверху столешницы станет наиболее оправданным в этих целях.
Тогда обычных размеров провода электрического чайника, микроволновой печи либо миксера, вполне хватит, чтобы удобно подключить электроприбор. Процесс установки начинают с разметки потенциального места размещения блока подрозетников.
Электрокабель, когда осуществляется организация блока розеток, подводят лишь в одном месте, затем делается сквозное размещение электрокабеля между двумя подрозетниками. Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены.
Во всех подрозетниках нужно выдавить надрезанные пазы напротив с обеих сторон, не считая последнего устройства. При помощи раствора из гипса или бетона блок фиксируют в стенке. Когда, в момент фиксации, часть раствора проникла вглубь подрозетника, то убрать раствор станет значительно легче, когда тот затвердеет.
Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены
Размеры подрозетников для гипсокартона
Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:
Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.
Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра
Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма
Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.
Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.
В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.
Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.
Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.
Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.
Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа
Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.
