Монтаж системы электрического подогрева пола требует точного планирования полезной площади помещения. Обычно такие работы занимают от одного до двух дней, а стоимость реализации зависит от выбранной мощности и площади покрытия. Правильно понимая, как распределить нагревательный мат по полу, можно избежать появления холодных зон и перегрева отдельных участков. Грамотная раскладка гарантирует долговечность всей системы отопления.
Предварительный анализ и расчеты
Перед началом работ необходимо провести замер площади комнаты, исключив из расчетов места, где будет стоять стационарная мебель. Важно заранее определить требуемую мощность на квадратный метр, чтобы система эффективно справлялась с теплопотерями. Установка теплого пола производится на этапе чистовой отделки, после выравнивания основания, но до укладки плитки или керамогранита. Своевременное планирование позволяет избежать переделок и лишних затрат.
Комплектация системы отопления

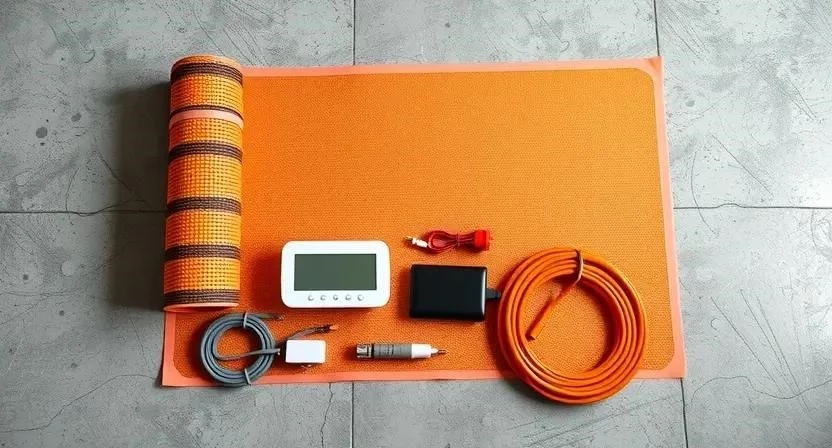

Для качественного монтажа потребуется определенный набор компонентов. Основным элементом выступает нагревательный мат, который включает в себя кабель, закрепленный на сетке. Также необходим терморегулятор с датчиком температуры, который контролирует тепловой контур. Гофрированная трубка используется для защиты провода датчика, а теплоизоляционный слой (фольгированная подложка) предотвращает уход тепла вниз.
- Нагревательный мат с заданной мощностью.
- Электронный терморегулятор.
- Выносной датчик температуры.
- Гофрированная трубка для кабеля.
- Фольгированная теплоизоляция.
- Специальный плиточный клей.
- Монтажная лента для фиксации.
- Распределительная коробка для соединений.
Расчет количества материалов производится исходя из фактической площади укладки. Например, при площади 5 м² выбирается мат соответствующего размера, чтобы не перегружать сеть.
| Материал | Расход на м² | Ориентировочная цена за ед. | |
|---|---|---|---|
| Нагревательный мат | 1 шт (на площадь) | 5000 руб. | 5000 руб. |
| Терморегулятор | 1 шт | 3000 руб. | 3000 руб. |
| Плиточный клей | 4-5 кг | 600 руб/мешок | 1200 руб. |
| Фольгированная подложка | 1 м² | 250 руб. | 1250 руб. |
| Гофрированная трубка | 2-3 м | 50 руб/м | 150 руб. |
Инструментарий для монтажа
Рабочий процесс требует использования как измерительных, так и монтажных инструментов. Мультиметр является обязательным прибором для проверки сопротивления кабеля на всех этапах. Рулетка и карандаш помогают выполнить точную разметку пола. Шпатель применяется для нанесения клея, а уровень обеспечивает плоскостность поверхности.
| Инструмент | Назначение | Статус | Примерная стоимость |
|---|---|---|---|
| Мультиметр | Проверка целостности кабеля | Обязательно | 1500 руб. |
| Рулетка | Замер площади и отступов | Обязательно | 500 руб. |
| Строительный нож | Подрезка изоляции и гофры | Обязательно | 300 руб. |
| Зубчатый шпатель | Распределение плиточного клея | Обязательно | 400 руб. |
| Строительный уровень | Контроль плоскости пола | Желательно | 800 руб. |
Организация рабочего пространства
Помещение должно быть полностью очищено от строительного мусора, пыли и остатков раствора. Стены рекомендуется защитить пленкой, чтобы избежать случайного загрязнения при работе с клеем. Важным аспектом является организация электропитания: вывод кабеля к месту установки терморегулятора должен быть подготовлен заранее в стяжке.
Подготовка основания пола
Поверхность пола должна быть идеально ровной. Если имеются значительные перепады, выполняется выравнивание стяжкой. После высыхания основания наносится грунтовка для улучшения адгезии материалов. Далее укладывается фольгированная подложка, которая служит отражателем тепла и создает дополнительный барьер. В завершение проводится финальная проверка плоскости, чтобы избежать перекосов плитки.
Технология укладки нагревательного элемента
Процесс развертывания мата требует строгого соблюдения последовательности действий. Сначала выполняется замер полезной площади с учетом мебели, так как под шкафами или ваннами мат укладывать нельзя. Затем проводится первичная проверка сопротивления кабеля мультиметром.
Из личного опыта: однажды я забыл исключить зону под массивным комодом, что привело к локальному перегреву кабеля и выходу системы из строя через год. Всегда оставляйте зазоры под стационарную мебель.
- Разметка полезной площади помещения (30-60 мин).
- Проверка целостности мата мультиметром перед раскладкой (10 мин).
- Монтаж гофрированной трубки для датчика температуры (20 мин).
- Фиксация стартового конца кабеля у вывода питания (15 мин).
- Раскладка мата «змейкой» с соблюдением шага (1-2 часа).
- Контроль расстояния между витками, чтобы они не пересекались (в процессе).
- Соблюдение отступов от стен (минимум 5-10 см) (в процессе).

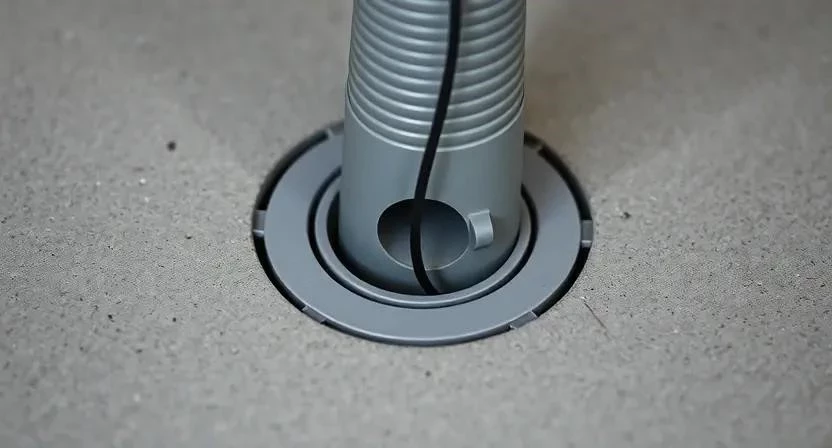

- Укладка датчика температуры в гофру строго перпендикулярно мату (20 мин).
- Повторная проверка сопротивления после всей раскладки (15 мин).
- Подключение проводов к терморегулятору (30 мин).
- Фиксация кабеля к основанию монтажной лентой (30 мин).
- Финальный осмотр схемы расположения (20 мин).
Важный момент из практики: для надежной фиксации кабеля я использую малярный скотч или специальную ленту. Это предотвращает смещение мата при нанесении плиточного клея.
При раскладке важно следить, чтобы витки кабеля располагались параллельно. Расстояние между ними определяется заводом-изготовителем и зафиксировано сеткой мата. Датчик температуры устанавливается посередине между двумя витками кабеля, чтобы получать объективные данные о нагреве пола.
Еще один совет из опыта: всегда записывайте начальное и конечное значения сопротивления кабеля в журнал работ. Если после укладки плитки возникнет проблема, эти данные помогут быстро определить место обрыва.
Технические особенности и требования
Соблюдение температурного режима критично для долговечности системы. Категорически запрещено перекрещивать кабель или складывать его вдвое, так как это вызывает перегрев и прогорание изоляции. Необходимо использовать плиточный клей, совместимый с нагревательными элементами, который обладает высокой теплопроводностью и не трескается при расширении.
Ошибки при установке
Многие новички допускают промахи, которые приводят к дорогостоящему ремонту. Наиболее критичными являются следующие нарушения:
- Укладка мата под стационарную мебель или сантехнику.
- Слишком плотное прилегание витков или их пересечение.
- Игнорирование проверки кабеля мультиметром до и после монтажа.
- Неправильная глубина или расположение датчика температуры.
- Использование обычного цементного раствора вместо специального клея.
Смета на устройство теплого пола
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или с привлечением специалистов. Основные затраты приходятся на оборудование и расходные материалы.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Нагревательный мат (5 м²) | 5000 | 5000 | 0 |
| Терморегулятор и датчик | 3000 | 3000 | 0 |
| Клей и изоляция | 2500 | 2500 | 0 |
| Работа по монтажу | 0 | 7000 | 7000 |
| 10500 | 17500 | 7000 |
Эксплуатация после монтажа
После укладки плитки необходимо выждать время полного высыхания клея, которое обычно составляет от 7 до 14 дней. Первый запуск системы производится в щадящем режиме: температуру поднимают постепенно. В дальнейшем рекомендуется использовать терморегулятор для поддержания стабильного тепла, избегая резких скачков температуры.
Сравнение типов нагревательных систем
Помимо матов, существуют и другие способы организации тепла. Выбор зависит от типа отделки и бюджета.
- Нагревательные маты: быстрый монтаж, подходят под плитку.
- Греющий кабель: гибкость в раскладке, подходит для любых площадей.
- Инфракрасная пленка: не требует стяжки, укладывается под ламинат.
- Маты: высокая надежность и равномерный прогрев.
- Кабель: более сложный расчет и монтаж.
- Пленка: чувствительность к влаге и точечный нагрев.
- Маты: оптимальное соотношение цены и качества.
| Характеристика | Нагревательный мат | Греющий кабель | ИК-пленка |
|---|---|---|---|
| Сложность монтажа | Низкая | Средняя | Низкая |
| Тип покрытия | Плитка/Керамогранит | Любое (в стяжку) | Ламинат/Линолеум |
| Скорость нагрева | Средняя | Медленная | Быстрая |
| Срок службы | Высокий | Высокий | Средний |
| Толщина слоя | Минимальная | Значительная | Минимальная |
Ответы на популярные вопросы
Можно ли перерезать нагревательный мат по длине?
Нет, перерезать кабель внутри мата запрещено, так как это нарушит целостность цепи и приведет к выходу системы из строя. Подгонка площади происходит путем изменения шага раскладки или выбора мата другого размера.
Влияет ли толщина стяжки на эффективность?
Да, слишком толстый слой бетона увеличивает инерционность системы: пол будет греться и остывать дольше. Оптимально использовать тонкий слой плиточного клея.
Как выбрать мощность на м²?
Для жилых комнат обычно достаточно 150-200 Вт/м². Для помещений с высокими теплопотерями (например, в частных домах с холодным полом) выбирают 220 Вт/м² и выше.
Что делать, если мат сгорел?
Замена сгоревшего мата возможна только путем полного демонтажа плиточного покрытия в зоне повреждения. Именно поэтому так важна проверка сопротивления на всех этапах установки.
