Как составить схему разводки электричества в доме или квартире

Разводка электричества в доме или квартире — это один из наиболее ответственных этапов ремонта, требующий тщательного планирования и точного исполнения. Ошибки на этом этапе могут привести не только к неудобствам в эксплуатации, но и к серьезным проблемам с безопасностью, включая возгорания и поражения электрическим током. Самостоятельное составление схемы разводки электричества помогает избежать дорогостоящих переделок и гарантирует, что электросеть будет соответствовать всем потребностям жильцов. Важно учесть все аспекты, от расположения розеток до расчета нагрузок, чтобы обеспечить надежную и безопасную работу всей системы.

Что нужно знать перед началом проектирования

Прежде чем приступать к разработке плана электрики в квартире, необходимо оценить сложность предстоящего проекта. Важно обладать базовыми знаниями электротехники, пониманием принципов работы основных элементов электросети и правил электробезопасности. Проектирование и монтаж электропроводки — процесс трудоемкий, который может занять от нескольких дней до нескольких недель, в зависимости от площади помещения и количества электроточек. Начинать разводку электричества оптимально на стадии черновых работ, до выравнивания стен и укладки напольных покрытий, чтобы была возможность штробить стены и прокладывать кабели без ущерба для чистовой отделки.

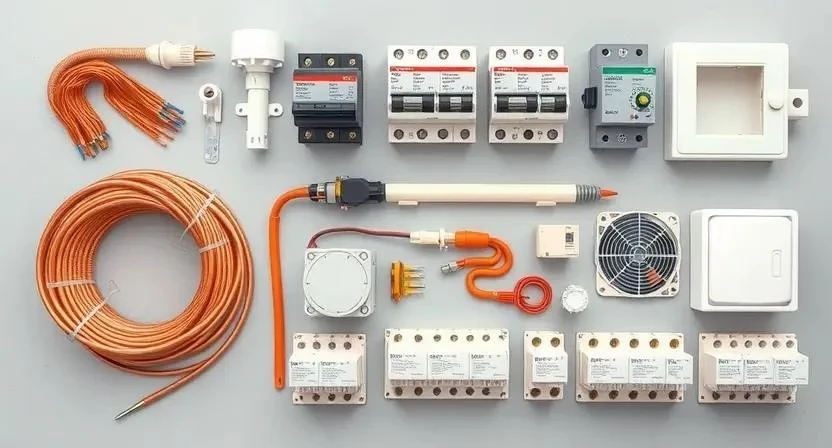

Необходимые материалы для электромонтажа

Для создания надежной и безопасной электропроводки потребуется целый ряд материалов. Выбор качественных компонентов напрямую влияет на долговечность и безопасность всей системы. Ниже представлен список основных материалов, которые понадобятся для разводки электричества:

• Кабель ВВГнг-LS: Негорючий, с низким дымовыделением, основной тип кабеля для внутренней проводки.
• Гофротруба или кабель-канал: Используются для дополнительной защиты кабеля от механических повреждений и распространения огня.
• Подрозетники: Монтажные коробки для установки розеток и выключателей.
• Автоматические выключатели: Защищают сеть от перегрузок и коротких замыканий.
• Устройства защитного отключения (УЗО): Предотвращают поражение током при утечке.
• Дифференциальные автоматы: Сочетают функции автоматического выключателя и УЗО.
• Клеммные колодки или клеммы Wago: Для надежного и безопасного соединения проводов.
• Распределительные коробки: Места соединения и разветвления кабелей.
• Изолента или термоусадочные трубки: Для дополнительной изоляции соединений.
• Дюбель-хомуты или скобы: Для крепления кабеля к стенам.
• Гипс или алебастр: Для фиксации подрозетников и распределительных коробок.
• Розетки и выключатели: Финальные элементы электросети.

Примерное количество и стоимость материалов для типовой комнаты:

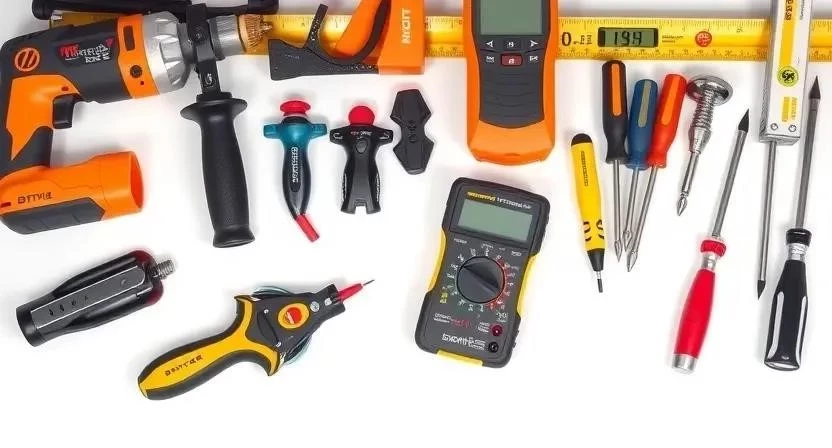

Необходимые инструменты для электромонтажных работ

Качественный электромонтаж невозможен без специализированного инструмента. Правильно подобранное оборудование не только ускоряет процесс, но и обеспечивает безопасность выполнения работ. Вот перечень инструментов, которые понадобятся:

• Перфоратор: Для штробления стен и сверления отверстий под подрозетники.
• Штроборез (желательно): Значительно ускоряет процесс создания ровных штроб для кабеля, снижает количество пыли.
• Стриппер: Инструмент для быстрого и аккуратного снятия изоляции с проводов.
• Мультиметр (тестер): Для проверки напряжения, сопротивления, целостности цепи.
• Набор отверток (шлицевые и крестовые): С изолированными рукоятками для работы с электричеством.
• Строительный уровень: Для ровной разметки трасс и установки розеток/выключателей.
• Рулетка: Для точных измерений.
• Маркер или карандаш: Для разметки на стенах.
• Бокорезы и плоскогубцы: Для резки и изгибания проводов.
• Строительный пылесос: Необходим при штроблении для сбора пыли.
• Индикаторная отвертка: Для определения фазы.

Подготовка помещения к работам

Тщательная подготовка комнаты перед началом электромонтажных работ значительно упрощает процесс и обеспечивает чистоту на объекте. Начните с очистки стен от старых покрытий, если они есть, и удаления мусора. Защитите пол и всю имеющуюся мебель от пыли и строительных отходов, используя плотную полиэтиленовую пленку и малярный скотч. Особенно важно заранее определить точное расположение крупной бытовой техники, такой как холодильник, стиральная машина, духовой шкаф, телевизор, а также стационарной мебели, например, диванов и шкафов. Это позволит правильно спланировать размещение розеток и выключателей, чтобы они не оказались за мебелью или в труднодоступных местах.

Подготовка поверхности и разметка

Корректная разметка — основа успешной разводки электричества. Начинается она с нанесения на стены всех точек установки розеток, выключателей, светильников и распределительных коробок согласно разработанной схеме. Используйте строительный уровень и рулетку для точного соблюдения высот и горизонталей. Например, розетки обычно располагают на высоте 30 см от пола, а выключатели — на 90 см. После разметки точек, определите оптимальные трассы прокладки кабеля, стараясь максимально сократить их длину и избегать острых углов. Кабель должен идти строго горизонтально или вертикально от распределительных коробок к точкам подключения. Перед штроблением обязательно проверьте стены на наличие скрытых коммуникаций (труб, старой проводки) с помощью специального детектора. Убедитесь, что все линии разметки ровные и соответствуют плану, это поможет избежать ошибок при монтаже.

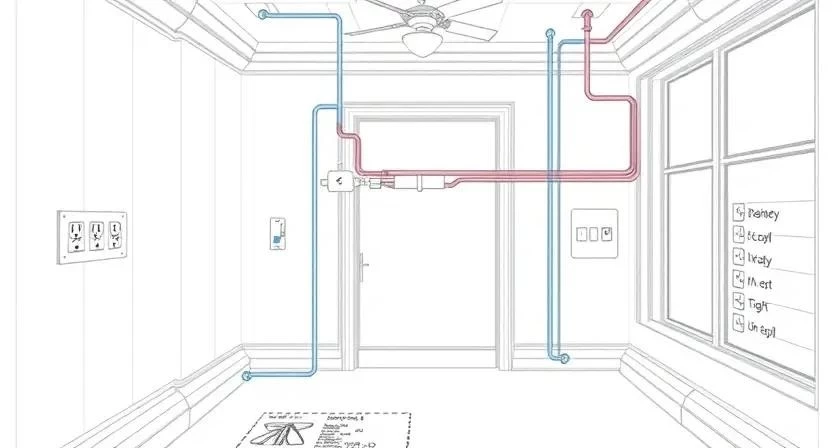

Пошаговое составление схемы разводки электричества

Создание детальной схемы электропроводки — это ключевой этап, который требует внимательности и соблюдения нормативов. Следуйте этим шагам, чтобы разработать надежный план электрики в квартире:

1. Составьте список всех электроприборов. Перечислите все электроприборы, которые будут использоваться в каждой комнате, включая крупные бытовые приборы (холодильник, стиральная машина, духовка), мелкую технику (чайник, микроволновка), освещение, компьютерную технику и т.д. Это даст представление о необходимом количестве розеток и их расположении.

2. Определите мощность каждой зоны. Для каждой комнаты или функциональной зоны (кухня, ванная, гостиная) подсчитайте суммарную мощность всех предполагаемых потребителей. Например, на кухне мощность будет значительно выше из-за большого количества мощных приборов. Это поможет при расчете сечения кабеля и выборе защитных автоматов.

3. Выберите тип схемы. Для жилых помещений чаще всего используется однолинейная схема, которая показывает все элементы электросети и их связи, но без детализации фазы, нуля и заземления. Однопроводная схема более подробна и показывает каждый провод. Для самостоятельного составления достаточно однолинейной схемы, но с учетом всех групп потребителей.

4. Разметьте розетки и выключатели на плане. Начертите план помещения и нанесите на него все точки установки розеток, выключателей, светильников, а также места подключения стационарных приборов. Учитывайте эргономику и удобство использования. Например, розетки для телевизора лучше разместить за ним, а выключатели — при входе в комнату.

5. Определите место установки электрощитка. Распределительный щит должен быть расположен в легкодоступном месте, желательно недалеко от входа в квартиру или дом. Убедитесь, что выбранное место соответствует нормам пожарной безопасности и не будет мешать проходу или расстановке мебели.

6. Рассчитайте сечение кабеля. Используя данные о мощности каждой группы потребителей (из шага 2), подберите необходимое сечение кабеля. Для розеточных групп обычно используют кабель 2.5 мм², для освещения — 1.5 мм², для мощных приборов (электроплита, бойлер) — 4-6 мм². Неправильный расчет сечения может привести к перегреву проводки и авариям.

   Пример из личного опыта: Когда я делал электрику у себя на даче, изначально не учел одновременное включение бойлера, электрочайника и микроволновки на одной линии. В результате постоянно выбивало автомат. Пришлось перегруппировывать потребителей и добавлять отдельную линию для кухни, чтобы избежать перегрузки.

7. Сгруппируйте потребителей по линиям. Разделите все электроточки на группы (например, розетки кухни, розетки комнат, освещение, ванная комната). Каждая группа должна быть защищена отдельным автоматическим выключателем и, при необходимости, УЗО. Это позволяет при аварии обесточить только часть помещения, а не весь дом. Отдельные линии обязательны для мощных приборов.

8. Отрисуйте трассы прокладки кабеля. Нанесите на план линии, показывающие, как кабель будет идти от электрощитка к распределительным коробкам и далее к розеткам, выключателям и светильникам. Старайтесь прокладывать кабель строго горизонтально или вертикально, на определенном расстоянии от пола и потолка (обычно 15-20 см от потолка и 15-20 см от пола). Избегайте диагональных трасс.

9. Составьте спецификацию материалов. На основе разработанной схемы и отрисованных трасс подсчитайте точное количество всех необходимых материалов: метраж кабеля разного сечения, количество подрозетников, распределительных коробок, автоматов, УЗО, розеток, выключателей и т.д.

10. Проверьте схему на соответствие ПУЭ. Обязательно сверьте разработанную схему с действующими Правилами Устройства Электроустановок (ПУЭ). Это гарантирует безопасность и законность вашей электропроводки. Обратите внимание на требования к заземлению, сечению проводов, выбору защитных устройств и расположению элементов.

Таблица подбора сечения кабеля в зависимости от мощности нагрузки

Важные нюансы при монтаже проводки

При выполнении электромонтажных работ необходимо учитывать ряд специфических моментов, которые влияют на долговечность и безопасность системы. Соблюдение температурного режима при монтаже кабеля ВВГнг-LS крайне важно; работы не рекомендуется проводить при температуре ниже -15°C, так как изоляция может стать хрупкой и повредиться. При прокладке кабеля избегайте его пересечения, особенно под прямым углом. Если пересечение неизбежно, кабели должны быть расположены на разных уровнях, с использованием защитных трубок или гофры. Всегда соблюдайте радиусы изгиба кабеля, указанные производителем, чтобы не повредить жилы и изоляцию. Слишком острые изгибы могут привести к перегреву и короткому замыканию. Также стоит обратить внимание на совместимость брендов автоматики: использование компонентов одного производителя в распределительном щитке гарантирует их корректную совместную работу и облегчает обслуживание.

Мой знакомый решил сэкономить и проложил кабель вплотную к водопроводной трубе. Через пару лет возникла проблема с влажностью, и изоляция начала разрушаться, что привело к короткому замыканию. Пришлось штробить стену заново, чтобы устранить проблему.

Частые ошибки новичков

Самостоятельная разводка электричества часто сопряжена с ошибками, которые могут иметь серьезные последствия. Знание этих типичных недочетов поможет их избежать:

1. Слишком тонкое сечение провода: Использование кабеля меньшего сечения, чем требуется для расчетной нагрузки, приводит к его перегреву, разрушению изоляции и риску возгорания.
2. Отсутствие или неправильное заземление: Отсутствие заземляющего проводника в розетках или его неправильное подключение лишает электроприборы важной защиты от пробоя на корпус, что опасно для жизни.
3. Перегрузка одной линии: Подключение слишком большого количества мощных потребителей к одной линии приводит к постоянному срабатыванию автоматического выключателя или даже к выходу из строя проводки.
4. Неправильный выбор УЗО: Установка УЗО с неподходящим номиналом (например, слишком высоким током отсечки) не обеспечивает должной защиты человека от поражения электрическим током.

   Один раз я столкнулся с ситуацией, когда знакомый электрик установил УЗО с номиналом 300 мА на ванную комнату, что подходило только для противопожарной защиты, но не для защиты человека от поражения током. Пришлось менять на 30 мА, чтобы обеспечить необходимый уровень безопасности.
5. Ошибки в разметке: Неточная разметка мест установки розеток и выключателей может привести к их неудобному расположению (например, за мебелью) или к необходимости дорогостоящих переделок.
6. Некачественные соединения: Плохие скрутки или ненадежные клеммные соединения могут вызывать нагрев, искрение и стать причиной пожара.
7. Игнорирование ПУЭ: Несоблюдение Правил Устройства Электроустановок может привести к штрафам, отказам в подключении и, главное, к небезопасной эксплуатации электросети.

Расчет стоимости электромонтажных работ

Определение бюджета на разводку электричества включает в себя стоимость материалов и оплату работы мастера, если вы решите обратиться к специалистам. Самостоятельное выполнение работ позволяет значительно сэкономить, но требует времени, знаний и наличия инструментов.

Расчет стоимости материалов и работы для стандартной комнаты (15 м²)

Экономия при самостоятельном выполнении работ очевидна, однако важно помнить, что она достигается за счет вашего времени и усилий, а также требует наличия необходимых знаний и навыков для обеспечения безопасности и качества.

Уход после завершения электромонтажа

После того как разводка электричества завершена и все системы проверены, важно обеспечить правильный уход за электросетью для ее долгой и безопасной эксплуатации. В первую очередь, необходимо тщательно маркировать все кабели в распределительном щитке. Используйте специальные наклейки или бирки, чтобы четко обозначить, какая линия отвечает за какую группу потребителей или комнату. Это значительно упростит поиск неисправностей и проведение ремонтных работ в будущем. Обязательно храните исполнительную схему разводки электричества, которую вы составили. Она станет незаменимым документом при дальнейшем ремонте, добавлении новых электроточек или поиске скрытой проводки. Периодически проводите проверку контактов в розетках, выключателях и распределительных коробках, особенно если вы заметили нагрев или искрение. Со временем контакты могут ослабевать, что приводит к ухудшению проводимости и риску перегрева.

Альтернативные варианты прокладки электропроводки

При планировании электропроводки можно рассмотреть несколько альтернативных подходов, каждый из которых имеет свои преимущества и особенности:

• Скрытая проводка: Наиболее распространенный вариант в жилых помещениях, при котором кабели прокладываются внутри стен, под штукатуркой или в штробах. Обеспечивает эстетичный внешний вид и максимальную защиту проводов.
• Открытая проводка: Кабели прокладываются по поверхности стен в кабель-каналах, гофротрубах или на изоляторах. Часто используется в деревянных домах, технических помещениях или для создания определенного стиля (лофт, ретро). Проще в монтаже и обслуживании, но менее эстетична.
• Использование радиовыключателей: Современное решение, позволяющее управлять освещением без прокладки кабелей к выключателям. Радиовыключатели работают по беспроводной технологии, что удобно для перепланировок или в случаях, когда штробление стен нежелательно.
• Модульные системы электроснабжения: Представляют собой готовые сборные элементы (розетки, выключатели, кабель-каналы), которые легко монтируются и демонтируются. Удобны для временных конструкций, офисов или при частых изменениях планировки.
• Интеллектуальные системы «Умный дом»: Позволяют автоматизировать управление освещением, климатом, безопасностью и другими функциями с помощью централизованной системы. Требуют сложной интеграции и профессионального монтажа, но предлагают высокий уровень комфорта и энергоэффективности.

Часто задаваемые вопросы

При составлении схемы разводки электричества и выполнении монтажных работ часто возникают типовые вопросы. Вот ответы на некоторые из них:

1. Какое сечение выбрать для розеток? Для розеточных групп общего назначения рекомендуется использовать медный кабель с сечением жилы 2.5 мм². Этого достаточно для большинства бытовых приборов.
2. Можно ли объединять свет и розетки на одной линии? Объединять освещение и розетки на одной линии не рекомендуется. Согласно ПУЭ, эти группы должны быть разделены. Это повышает безопасность и удобство эксплуатации, так как при неисправности одной группы другая продолжит работать.
3. Зачем нужно УЗО? Устройство защитного отключения (УЗО) предназначено для защиты человека от поражения электрическим током при случайном прикосновении к токоведущим частям или при утечке тока на корпус прибора. Оно моментально отключает питание при обнаружении даже небольшой утечки.
4. Как выбрать место для щитка? Электрощиток следует устанавливать в сухом, легкодоступном месте, защищенном от механических повреждений и прямых солнечных лучей. Обычно его размещают в прихожей или коридоре, недалеко от входа, на высоте 1.5-1.7 метра от пола.
5. Можно ли штробить несущие стены? Штробить несущие стены для прокладки электропроводки не рекомендуется, а в некоторых случаях строго запрещено, так как это может ослабить конструкцию здания. Для прокладки кабеля в несущих стенах лучше использовать горизонтальные штробы минимальной глубины или прокладывать кабель по потолку или полу.
6. Нужно ли заземление в старых домах без него? Да, заземление крайне желательно даже в старых домах. Если в доме нет контура заземления, необходимо проконсультироваться с управляющей компанией или электриком о возможности его организации.
7. Как проверить правильность монтажа проводки? После завершения монтажа необходимо провести несколько проверок: визуальный осмотр всех соединений, прозвонка кабелей мультиметром на отсутствие короткого замыкания и обрыва, проверка сопротивления изоляции, а также тестовое включение с контролем работы УЗО и автоматических выключателей.
8. Какое расстояние должно быть от кабеля до газовых труб? Согласно нормам, минимальное расстояние от электропроводки до газовых труб должно составлять не менее 10 см. При пересечении этих коммуникаций кабель должен быть дополнительно защищен негорючей гильзой.

Пошаговый чек-лист проверки готовой схемы разводки
