Как обжать витую пару: выбор кабеля, распиновка и схема цветов

Как удлинить провод интернета

Кабельное подсоединение — самое надёжное, с ним практически не возникает проблем. Витая пара стабильно передает сигнал, несмотря на расстояния и помехи, которые для беспроводной сети часто являются критичными. Но иногда создаются ситуации, когда кабель может порваться или просто не хватает несколько метров дотянуться до компьютера или роутера, и при сложившемся затруднении его нужно удлинить.

Соединительный компьютерный кабель — восьмижильная витая пара — эксплуатируется провайдерами для прокладки локальной сети к компьютерной технике внутри помещения. Это связано с тем, что такой кабель дешевле, проще и удобнее в монтаже. Нарастить четыре пары, разных по цвету в изоляции, и свитых между собой медных проводков, вполне возможно самостоятельно, если рядом нет специалиста, сэкономив при этом средства.

Существует несколько простых способов соединить или удлинить провода при необходимости:

• специальными адаптерами;
• скручиванием проводников своими руками;
• самостоятельной пайкой.

Обратите внимание! Одним из простых способов удлинить LAN-кабель — применение специальных приспособлений, которые используются в зависимости от технических характеристик витой пары. Они могут соединяться с кабелем через вилку RJ-45 или без неё

Самые распространённые из них «джойнер» — бочонок-соединитель RJ45, который имеет другое название — муфта. Используется он для присоединения двух отрезков кабеля в одну целую часть.

Адаптером можно воспользоваться, если оба конца онлайн-кабеля предварительно обжаты компьютерной вилкой. Провод обжимается с двух сторон специальным штекером RJ-45 и вставляется в «джойнер», в котором имеются два разъема RJ-45. Остаётся просто подсоединить с двух сторон два компьютерных кабеля, и наращивание проводов готово.

Обратите внимание! Все сетевое компьютерное оборудование подключается с использованием коннектора RJ-45. Если правильно соединить провода, потеря сигнала будет минимальной и качество связи не пострадает

В продаже имеются и другие приспособления для наращивания LAN-проводника — каплеры. С их применением удлинить кабель просто и удобно. Не нужно обжимать концы кабеля в коннектор, и не потребуется специальный инструмент.

Каплер — соединительная коробка для LAN-кабеля представляет собой блок с 16 ножевыми контактами. Для коммутации проводов снимается крышка, и соблюдая цветовую маркировку по схеме производится их подсоединение. С обеих сторон в неё заводится провод, и с помощью отвёртки закрепляется. Эстетически всё выглядит красиво и аккуратно.

В некоторых случаях удобно подсоединить к закрепленной на стене розетке RJ-45 компьютерный кабель, обжатый вилками RJ-45. Компьютерная розетка предназначена для включения компьютеров в сеть-онлайн. Конструкция её имеет с одной стороны разъем RJ- 45, с другой — 8 ножевых контактов, (внешне она похожа на телефонную, только шире). С проводника снимается его внешняя оболочка на 3 см, пары расплетаются на длину 1,5 см. Проводки по очереди заводятся в контакты, заправляются лезвием отвертки.

Обратите внимание! Быстрое наращивание кабеля, без зачистки провода от изоляции, можно выполнить при использовании скотчлока — компактного пластикового соединителя с металлическими контактами. Они подходят для слаботочных цепей и часто используются для ремонта компьютерных и телефонных сетей

Существуют их разные модификации. В своей конструкции они имеют U-образный прорезающий изоляцию контакт. Провода соединяют цвет-в-цвет

Они подходят для слаботочных цепей и часто используются для ремонта компьютерных и телефонных сетей. Существуют их разные модификации. В своей конструкции они имеют U-образный прорезающий изоляцию контакт. Провода соединяют цвет-в-цвет.

Крышка адаптера имеет защелку, которая после сжатия плоскогубцами фиксируется и уже не разжимается. Недостатком является то, что после ремонта провода получается небольшой пучок клемм, которые торчат во все стороны. Компактно их спрятать не получится.

Сплиттер — тройник, который имеет один вход и два выхода. Удлинение интернет-кабеля при применении сплиттера применяется в тех случаях, когда провод уже проложен, и чтобы к одному 8-жильному кабелю подключить 2 компьютера, разделяя по 4 жилы для каждого.

Обратите внимание! Сплиттер не разделяет одну линию на два ПК. В витой паре провайдера используется 4 рабочих контакта, а 4 —
незадействованных

Они используются для того, чтобы подключить к ним другое оборудование.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

• неэкранированные – предназначенные для провода UTP;
• экранированные – для кабелей FTP или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно! Укладку всегда начинаем с первого контакта к восьмому.

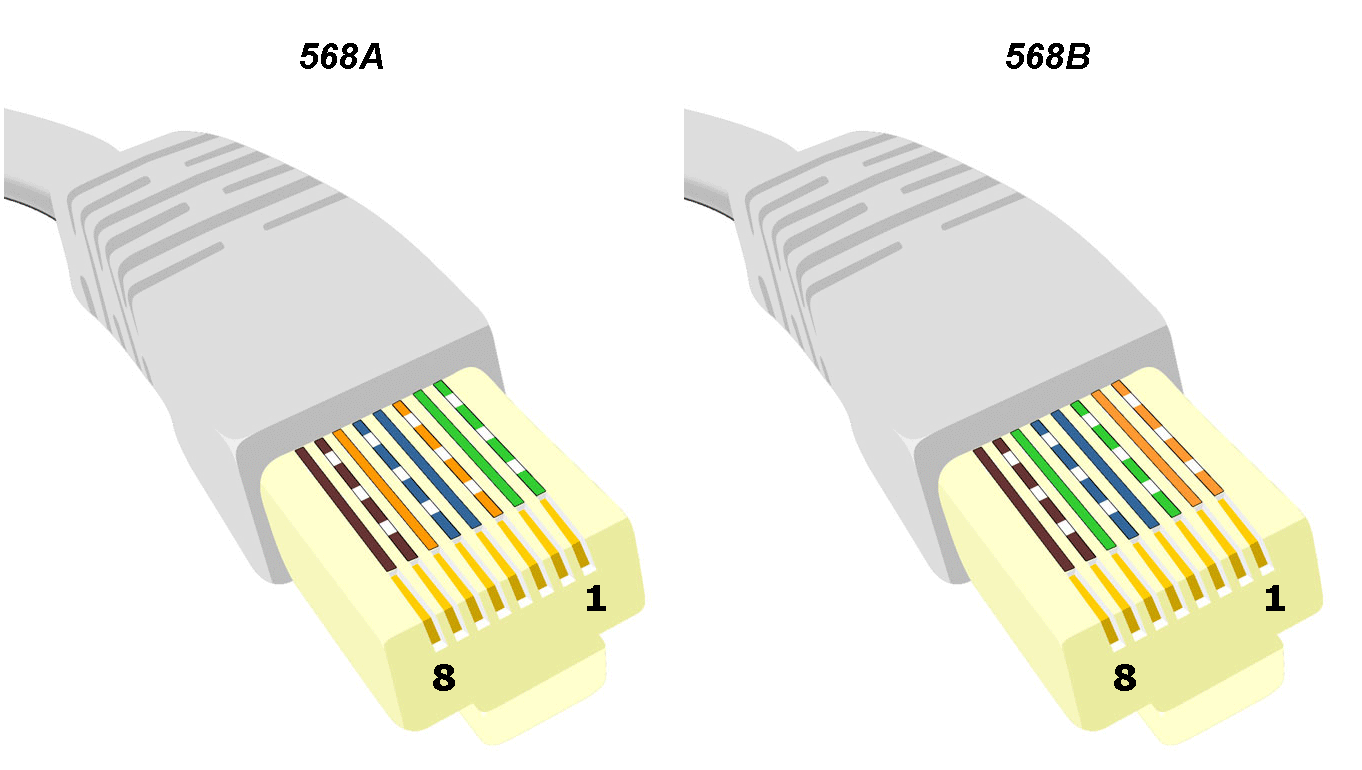

Цветовое расположение жил в схеме 568A:

1. бело-зеленый;
2. зеленый;
3. бело-оранжевый;
4. синий;
5. бело-синий;
6. оранжевый;
7. бело-коричневый;
8. коричневый.

Витая пара обжим схема568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Схемы распиновки

Обжим витой пары осуществляют по одной из двух схем: 568А или 568В. В обеих схемах задействованы все 8 жил, меняется только порядок их укладки. Чаще используют вариант В. Каждый провод размещают в соответствующее углубление коннектора, при этом контакты нумеруют от 1 до 8.

При подготовке кабеля используют прямой или перекрестный обжим. При прямом соединении оба конца провода обжимают одинаково, такой шнур подходит для подключения ПК к роутеру или хабу. При перекрестном на концах применяют разные схемы, оно больше подходит для линии связи между двумя компьютерами, без подключения их к промежуточному коммутатору. Однако современные устройства умеют определять тип обжима и подстраиваться по него, поэтому перекрестный вариант теряет актуальность.

Для изготовления кабеля прямого типа чаще используется распиновка rj45 по схеме 568В. Соединение таким шнуром обеспечивает высокую скорость обмена данными по сети – до 1 ГБит/с. Распределение жил по цветам приведено на рисунке.

Если часть внутренних проводников повреждена или не нужна повышенная скорость соединения, используют обжим витыми витой пары 4 жилы. Для этого используют только половину жил – оранжевого и зеленого цвета.

При использовании перекрестного метода обжимка витой пары на 8 жил немного меняется. Цветовая схема распиновки проводов зависит от нужной скорости сети – для максимальных значений рекомендован особый тип присоединения жил.

Соединить витую пару между собой при обрыве линии или необходимости ее удлинить, можно по этим же схемам. При этом жилы просто скручиваются друг с другом, припаиваются или обжимаются в специальный соединитель.

Как нарастить интернет кабель своими руками

Такой способ обладает огромным плюсом перед остальными видами соединения: он не требует никаких навыков и дополнительных устройств. Даже обжимать кабель не потребуется. Однако стоит отметить, что при таком соединении очень вероятна потеря сигнала: качество передачи данных сильно снижается. Не рекомендуется использовать такой способ для очень длинных линий, потому что такое ненадежное соединение может стать критичным для пропускной способности. На первое время — быстрый и простой способ.

Более продвинутый вариант скрутки — использование так называемого скотчлока. Скотчлок — очень маленький колпачок для проводов. В него просто заводятся жилы и с помощью плоскогубцев механизм защелкивается. В отличии от простой скрутки этот способ более надежно удерживает провода, не позволяя им разъединиться. Минусы и плюсы абсолютно идентичные с обычным соединением кабеля. Низкая стабильность, потеря сигнала и нетребовательность к инструментам.

Удлинение кабеля витых пар пайкой

Удлинение utp кабеля витая пара пайкой самый надежный способ и обладает большей механической прочностью. Испытания показали, что мышечной силы человека (наступали на один конец ногами и тянули за другой руками) не хватает для повреждения кабеля. Если в месте стыковки кабеля витых пар недоступна розетка для подключения паяльника, то можно воспользоваться мобильным паяльником.

Подготовка кабеля к стыковке и снятие изоляции с проводов выполняется в точности, как и подготовка для сращивания витых пар скруткой. Только требования к механическим свойствам скрутки не предъявляются, так как прочность стыкованного соединения будет обеспечивать припой.

Соединяемые проводники перед пайкой не обязательно скручивать, а можно просто приложить друг к другу с перекрытием в несколько миллиметров или сделать из них небольшие крючки и ввести их в зацепление.

После спайки, оболочкой одного конца кабеля оборачивается место соединения, а оболочка другого накладывается поверх навернутой предыдущей.

Несколько плотно навернутых с перекрытием в половину ширины витков изоленты сделают соединение герметичным и придадут законченный вид.

Предложенная технология на примере удлинения utp кабеля витых пар может с успехом применяться для наращивания или сращивания любых многожильных кабелей, например USB, для мониторов, принтеров и любого другого назначения, как с одножильными жилами, так и многожильными. Об оригинальной технологии сращивание кабелей многожильных проводов можно узнать на страничке .

Выбор кабеля для локальной сети

Главной задачей при планировании структурированных кабельных сетей (СКС) является создание инфраструктуры, которая будет использоваться долгие годы. Поэтому, первое с чем требуется определиться – назначение локальной сети. Какие устройства будут к ней подключаться? Где будет прокладываться кабель?

Например, витая пара на 4 жилы категории 5e остаётся отличным выбором для «последнего метра» в сетях FTTx, где 100 Mbps пропускной способности вполне достаточно, а меньшее число пар существенно экономит бюджет. К тому же, средний срок жизни подобного кабеля составляет около 3 лет, а класть туда сверхнадёжный кабель – нерентабельно.

С другой стороны, локальная сеть современного бизнес-центра будет эксплуатироваться долгое время. Здесь намного перспективнее брать витую пару 6 категории.

В целом основные критерии выбора витой пары следующие:

Не стоит забывать и про конструкцию кабеля. Неэкранированная витая пара UTP отлично подходит для подключения рабочих мест или телефонных розеток. Одним словом, мест где наличие внешних помех не критично.

В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент», требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Последнее, но не по важности – цена вопроса. Разница между ближайшими категориями кабеля может достигать 100%

А ведь кабеля требуется много. К тому же модернизация кабельной сети в большинстве случаев означает необходимость косметического ремонта помещений. Да, зачастую проблема решается применением кабельных коробов. Но они далеко не всегда вписываются в интерьер.

На сегодняшний день наиболее перспективным кабелем уровня доступа является Cat6. Пропускная способность витой пары этой категории полностью покрывает потребности офисной сети передачи данных на ближайшие 5-7 лет.

Если же речь идёт о точках доступа – то здесь лучше применить экранированный кабель Cat6A/7. Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. И здесь требования к пропускной способности ужесточаются.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая

Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры

Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода

При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Цветовая маркировка

Все провода в кабеле витой пары имеют цветовую маркировку. В зависимости от того, какие устройства нужно будет подключать, провода располагаются определенным образом. Если необходимо подключить компьютер или телевизор с маршрутизатором, то используется так называемое прямое подключение проводов. Если же объединяются напрямую два однотипных устройства, например, компьютер с компьютером, то обжим выполняется по перекрестному способу обжима. Такой способ еще называют «кроссовером».

Провода кабеля следует монтировать в строгом соответствии с определенным порядком. Если взять коннектор и повернуть его таким образом, чтобы защелка располагалась вниз, а углубления с медными контактами от себя, нумерация контактов будет располагаться слева направо. Слева будет расположен номер 1, а справа — 8. Стандарт обжима витой пары «TIA/EIA» определяется двумя разновидностями: 568A, 568B. Последний вариант — 568B — распространен у нас больше.

Таблица № 1: Схема обжима 8 жильного кабеля по стандартам 568A, 568B при прямом подключении

№ жилы	568B	568A
1	бело-оранжевый	бело-зеленый
2	оранжевый	зеленый
3	бело-зеленый	бело-оранжевый
4	синий	синий
5	бело-синий	бело-синий
6	зеленый	оранжевый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Как видно из последовательности, местами меняются зеленый и оранжевый провода и их полосатые варианты. Также не стоит забывать следующей особенности: на обоих концах кабеля провода должны располагаться одинаково. Это значит, что если на одном конце кабеля коннектор расположен защелкой вниз и слева расположен бело-оранжевый провод, то провод с таким же цветом должен быть расположен слева и на другом конце.

Схема «кроссовера» (или перекрестного) расположения кабелей соответствуют использованию одновременно стандарта обжима 568A и 568B. По сути, местами меняются провода, соответствующие цветам: зеленый, оранжевый и их прерывистым вариантам. Схема маркировки для одного коннектора такая:

Таблица № 2: Схема обжима 8 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-зеленый	бело-оранжевый
2	зеленый	оранжевый
3	бело-оранжевый	бело-зеленый
4	синий	синий
5	бело-синий	бело-синий
6	оранжевый	зеленый
7	бело-коричневый	бело-коричневый
8	коричневый	коричневый

Следует отдельно отметить вариант подключения витой пары, состоящей из 4 жил. Нужен он в тех случаях, если достаточна скорость подключения в пределах 100 Mb / s. Меньшее число жил позволит существенно сэкономить средства при закупке кабелей. На коннекторах при этом используется всего 4 жилы соответствующие пазам коннектора RJ -45: 1, 2, 3 и 6. В этом случае запутаться в проводах труднее. Если в кабеле используются провода коричневого и синего цветов, то при перекрестном подключении схема соединения должна быть такой.

Таблица № 3: Обжим 4 жильного кабеля при «кроссовере»

№ жилы	правый коннектор	левый коннектор
1	бело-коричневый	бело-синий
2	коричневый	синий
3	бело-синий	бело-коричневый
6	синий	коричневый

При прямом подключении оба конца провода обжимаются одинаково одним из вариантов.

Заключительная часть

На первый взгляд кажется, что обжим витой пары, как на 4, так и на 8 проводов, процесс очень сложный. Однако стоит лишь разобраться, как он выполняется, и провести коммутацию единственного коннектора, становится понятно, что процесс элементарен. А вот пригодиться подобный опыт может в любое время. Ведь сегодня сложно представить себе квартиру или частный дом, в котором бы не было интернета

При этом, скорость соединения, при его подключении через различные модемы, работающие с сотовыми сетями, оставляет желать лучшего, а значит, знание правил обжима витой пары и распиновки очень важно

А мы, напоследок, предлагаем к просмотру довольно поучительный видеоролик, который не отнимет у вас много времени.

Watch this video on YouTube

Предыдущая ИСТОРИИКак я строила пруд на даче и что из этого вышло: опыт читателя Homius
Следующая ИСТОРИИЛайфхак, как преобразить битую посуду: личный опыт читателя Homius

Алгоритм обжима витой пары своими руками

Разобравшись с распиновкой, можно приступать непосредственно к работе. Первым делом, следует аккуратно снять наружную изоляцию примерно на 15 мм, не повредив при этом ту, что находится на жилах. Она снимается достаточно легко, поэтому вряд ли возникнут проблемы. После этого необходимо расположить жилы по цветам, согласно маркировке, расправить их, чтобы они разместились между большим и указательным пальцем руки в один слой.

Располагаем жилы согласно распиновки, зажав их в один слой

Сразу становится ясно, что длина их отличается, поэтому, при помощи бокорезов, их нужно выровнять, укоротив при этом до 1 см от края внешней изоляции. Далее, жилы вставляются в коннектор так, чтобы каждая из них расположилась по своей бороздке, до упора

Нужно обратить внимание, чтобы часть внешней изоляции зашла в коннектор. В противном случае, витая пара вытаскивается назад, жилы подрезаются, всё повторяется сначала

Важно, чтобы часть внешней изоляции вошла внутрь коннектора

У основания коннектора есть поперечная полоса, призванная поджать витую пару именно за внешнюю изоляцию. Её нужно продавить при помощи обычной шлицевой отвёртки, после чего коннектор можно отпустить. Теперь, если его не дёргать, жилы из контактных пазов не выйдут.

Прокол изоляции и создание качественного контакта

Если по совести, то обжим витой пары нужно производить при помощи кримпера. Это специальный инструмент, который вдавливает снаружи все контакты одновременно. На их внутренней стороне имеются острые пробойники. Они прокалывают изоляцию жил, в результате чего создаётся плотный и качественный контакт. Однако кримпер – это такой инструмент, который имеется не у каждого. А значит, необходимо понять, как обойтись без него.

Изначально контакты выпирают вверх, а после обжима уходят внутрь коннектора

Для работы понадобится всё та же шлицевая отвёртка. Коннектор необходимо положить на жёсткую поверхность так, чтобы контакты оказались сверху. После этого каждый из них продавливается внутрь. Делать это нужно предельно аккуратно, чтобы не сломать корпус коннектора или не загнуть вбок контактную планку.

После того, как все контакты вдавлены, можно проверить качество получившегося соединения, подключив витую пару к оборудованию.

Так выглядит готовое качественное соединение

Способ No 2: Делаем скрутку с пропайкой

Этот вариант будет, конечно же, понадежнее, чем первый. Выполняется он следующим образом.

• Проделываем все тоже самое, что и в первом варианте до того момента когда необходимо каждый цвет кручиной жилы изолировать изолентой.
• Скрутивши все жилы по цвету, берем паяльник и начинаем пропаивать. Сложного в этом ничего нет, с этим справиться даже человек который первый раз берет паяльник в руки.
• После припайки изолируем изолентой каждую скрутку по отдельности, а потом все вместе.

Такая скрутка прослужит гораздо дольше, поэтому если есть паяльник, рекомендуем ним воспользоваться. На это все, теперь вы знаете, как можно соединить витую пару между собой при помощи паяльника.

Смотрите у нас также: Как узнать есть ли блютуз (Bluetooth ) на ноутбуке.

Что следует знать для правильного обжима витой пары

Здесь существует три варианта распиновки – расположения жил. Наиболее простым является обжим витой пары на 4 жилы, однако он применяется только для соединения периферийных устройств, работающих со скоростью 100 Мбит/сек. Если конкретизировать, то подобный способ подойдёт для подключения приставки для IP TV к роутеру.

Следующие 2 варианта применяются для передачи данных на более высокой скорости и подходят для провода на 8 жил (4 пары):

1. Прямая распиновка – подключение роутера или хаба к компьютеру.
2. Перекрёстная – подойдёт только для объединения двух компьютеров в одну сеть.

Получается, что согласно сегодняшним реалиям в России наиболее распространена прямая распиновка витой пары на 8 жил. А значит, именно на ней стоит остановиться более подробно.

Для подобной работы используется кримпер, однако вполне можно обойтись и без него

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить роутер к двум компьютерам

Когда в квартиру проведен интернет, для его подключения к нескольким компьютерам удобно воспользоваться роутером. Это наиболее удобный способ того, как разветвить интернет. В результате реализации такой схемы соединения оба ПК будут выходить во всемирную сеть одновременно и образуют между собой локальную сеть.

Приобретение роутера является финансово вполне доступным и его использование упростит возможность поделить интернет между несколькими устройствами.

Использовать роутер в рассматриваемой ситуации можно следующими способами:

1. Интернет поступает по кабелю, одному компьютеру его дают таким же образом, другому — при помощи беспроводного соединения.
2. Оба ПК получают доступ через Wi-Fi.
3. Оба компьютера подсоединены с помощью проводов.

Все указанные варианты разведения соединений возможны также в тех случаях, когда в квартиру дают беспроводной интернет.

В маршрутизаторе обычно предусмотрено одно гнездо, обозначенное WAN, для входного кабеля и четыре — для разветвления подключаемых устройств с маркировкой LAN. Компьютер может быть подключен при помощи сетевого кабеля в одно из последних гнезд. Имеется возможность сделать это для четырех электронных устройств.

Для проведения настройки роутер подключают к ПК. При этом запускают любой браузер и в адресной строке указывает адрес, который указан в документации к устройству. В результате открывается страница настроек. Логин и пароль для входа также указаны в документации к маршрутизатору.

После проведения всех необходимых настроек подтверждают ввод и выходят из программы. В частности, при этом устанавливают параметры беспроводного соединения: название сети, ключ доступа, вид шифрования, частотный диапазон, номер использования канала и другие.

Во время настройки роутер можно не подключать к интернету. После их окончания вставляют кабель в гнездо WAN. Теперь к устройству можно подключаться через сетевые провода или посредством Wi-Fi.

Беспроводное соединение осуществляется обычным образом: входят в настройки, находят нужную беспроводную сеть и вводят пароль доступа.

Важно! Нужно учитывать, что для беспроводного доступа необходимо, чтобы у компьютера имелся адаптер Wi-Fi. Он обычно присутствует в ноутбуках, но часто отсутствует в десктопных системах
