Солнечная панель своими руками: пошаговая инструкция, подробное видео

Солнечная панель — очень практичное приобретение. Но стоит устройство недешево, особенно если необходимо обеспечить электроэнергией весь дом. Для того чтобы купить все комплектующие, многие ищут дополнительный заработок, например, начинают торговать с лучшими брокерами CFD на рынке на https://cfdbrokers.top.

Собрать самому или с помощью специалистов

Но перед этим изучите литературу по самостоятельной установке солнечных батарей, выберите правильное место, исходя из вышеприведенных особенностей, запаситесь необходимыми инструментами и смело приступайте к установке.

Плюсы от самостоятельного монтажа безусловные — экономия денег и приобретение бесценного опыта, который в дальнейшем может вам пригодится. Но и недостатки имеются — вы потеряете свое время, а в случае неправильной установки и, следовательно, низкой эффективности батареи виноваты в этом будете только вы.

Свое время на это вы не потратите, но понесете материальные потери. Поэтому взвесьте самостоятельно все «за» и «против» перед окончательным выбором варианта установки.

Общие правила установки солнечных панелей

При монтаже солнечных панелей необходимо обязательно учитывать 5 факторов, сочетанием которых, в конечном итоге определяется место и способ установки:

  1. Отвод тепла
  2. Тень
  3. Ориентация
  4. Наклон
  5. Доступность для обслуживания

Как было сказано выше, отвод тепла играет важную роль в поддержании работоспособности батарей. Между панелью и плоскостью установки обязательно нужно оставлять вентиляционный зазор, и чем он больше — тем лучше. Обычно при монтаже рамы или каркаса для крепления модулей между панелью и плоскостью оставляют 5−10 сантиметров. Максимальная вентиляция обеспечивается при установке на отдельной раме или штанге.

Любая тень, падающая на батарею от деревьев или строений, «отключает» затененную ячейку, что ускоряет деградацию дорогих монокристаллических модулей и полностью прекращает выработку энергии в поликристаллических. Производители предлагают различные способы минимизации риска возникновения «горячей точки» из-за прерывания электроцепи, что нужно учитывать при покупке. Но лучше устанавливать батарею таким образом, чтобы «жесткая» тень не могла попасть на нее никоим образом. «Мягкая» тень из-за тумана, облаков или смога не наносит вреда батарее, просто снижает выработку энергии.

Ориентировать батарею нужно на юг — так инсоляция будет максимальной. Все прочие способы установки являются компромиссными, и лучше их не рассматривать. Потратить десятки тысяч рублей на покупку модулей, но сориентировать батарею не по солнцу было бы неразумно. Карты инсоляции для различных регионов РФ опубликованы в интернете и общедоступны. Средняя полоса России преимущественно находится во 2-й зоне инсоляции, где с 1 кв. метра правильно установленного идеального солнечного модуля можно получать до 3 кВтч/сутки.

Доступность батареи для быстрой очистки поверхности позволяет выполнять эту несложную операцию без привлечения специалистов. Зимой поверхность нужно освобождать от снега, летом — от пыли и грязи, нанесенных ветром и дождем. Если поблизости находится строящийся объект, то очищать поверхность модулей придется ежедневно. Проще всего это делать струей воды из шланга или любой щеткой для мойки окон.

Что такое солнечная батарея?

Солнечная батарея представляет собой панель, состоящую из соединённых между собой фотоэлементов. Она напрямую преобразует солнечную энергию в электрический ток. В зависимости от устройства системы, электрическая энергия аккумулируется или сразу идёт на энергообеспечение зданий, механизмов и приборов.

Солнечная батарея состоин из соединённых между собой фотоэлементов

Простейшими фотоэлементами пользовался почти каждый. Они встроены в калькуляторы, фонарики, аккумуляторы для подзарядки электронных гаджетов, садовые фонарики. Но этим использование не ограничивается. Существуют электромобили с подзарядкой от солнца, в космосе это один из основных источников энергии.

В странах с большим количеством солнечных дней батареи устанавливаются на крышах домов и используются для отопления и нагрева воды. Этот вид называют коллекторами, они преобразуют энергию солнца в тепловую.

Нередко электроснабжение целых городов и посёлков происходит только за счёт этого вида энергии. Строятся электростанции, работающие на солнечной радиации. Особенное распространение они получили в США, Японии и Германии.

Последние сборочные операции

Если для вас изготовление солнечных панелей своими руками впервой, то лучше использовать специальную разметочную подложку. Она поможет расположить необходимые элементы максимально ровно на необходимом расстоянии. Для того чтобы правильно отрезать провода нужной длины, соединяющие отдельные элементы, следует учесть, что проводник должен припаиваться к контактной площадке. Она немного вынесена за край кристалла. Если сделать предварительные расчеты, то выяснится, что провода должны быть по 155 мм.

Когда будете собирать все это в единую конструкцию, лучше взять лист фанеры или оргстекла. Для удобства кристаллы лучше предварительно расположить горизонтально и зафиксировать. Это легко делается с помощью крестиков для укладки плитки.

После того как вы соедините все элементы между собой, на каждый кристалл с обратной стороны наклейте двухсторонний строительный скотч. Нужно лишь немного прижать заднюю панель, и все кристаллы с легкостью перенесутся на базу.

Такой тип крепления никак ни герметизируется дополнительно. Кристаллы могут расширяться при высоких температурах, но это не страшно. Герметизировать нужно лишь отдельные части.

Теперь при помощи монтажной ленты необходимо закрепить все шины и само стекло. Прежде чем заклеивать и полностью собирать батарею, желательно протестировать ее.

Преимущества и недостатки солнечной батареи

У солнечных батарей есть как преимущества, так и недостатки. Если бы были только одни плюсы от применения фотоэлектрических преобразователей, весь мир давно бы уже перешел на этот вид получения электроэнергии.

Преимущества:

  1. Автономность источника питания, нет зависимости от перебоев напряжения в централизованной электросети.
  2. Отсутствие абонентской платы за использование электроэнергией.

Недостатки:

  1. Высокая себестоимость оборудования и элементов.
  2. Зависимость от солнечного освещения.
  3. Возможность повреждения элементов солнечной батареи вследствие неблагоприятных погодных условий (град, буря, ураган).

В каких случаях целесообразно использовать установку на фотоэлектрических элементах:

  1. Если объект (дом или дача) находится на большом удалении от линии электропередач. Это может быть загородный коттедж в сельской глубинке.
  2. Когда объект расположен в южном солнечном районе.
  3. При совмещении различных видов энергии. Например, отопление частного дома с помощью печного отопления и солнечной энергии. Себестоимость маломощной солнечной станции будет не столь высока, и может быть экономически оправдана в данном случае.

Батарея из фольги

Помимо описанных выше двух способов источник питания можно собрать из фольги. Самодельная солнечная батарея, сделанная согласно пошаговой инструкции, описанной ниже, сможет давать электроэнергию, хотя и очень малой мощности:

  1.  Для самоделки понадобится медная фольга площадью 45 кв. см. Отрезанный кусок обрабатывается в мыльном растворе для удаления жира с поверхности. Так же желательно вымыть руки, чтобы не оставлять жировые пятна.
  2. Наждаком необходимо удалить защитную оксидную пленку и любой другой вид коррозии с плоскости отреза.
  3. На горелку электрической плитки мощностью не меньше 1,1 кВт ложится лист фольги и нагревается до образования красно-оранжевых пятен. При дальнейшем нагреве образовавшиеся окислы превращаются в оксид меди. Этому свидетельствует черный цвет поверхности куска.
  4. После образования оксида нагрев необходимо продолжать в течение 30 минут, чтобы образовалась оксидная пленка достаточной толщины.
  5. Прожарка останавливается, и лист остывает вместе с печкой. При медленном охлаждении медь и оксид остывают с разной скоростью, что способствует последнему легко отслоиться.
  6. Под проточной водой удаляются остатки оксида. При этом нельзя сгибать лист и механически отдирать мелкие кусочки, чтобы не повредить тонкий слой окиси.
  7. Вырезается второй лист по размерам первого.
  8. В пластиковый бутыль объемом 2–5 литров с обрезанным горлом нужно поместить два куска фольги. Закрепить их зажимами «крокодил». Располагать их надо, чтобы они не соединялись.
  9. К обработанному куску подводится минусовая клемма, а ко второму — плюсовая.
  10. В банку заливается солевой раствор. Его уровень должен быть ниже верхней кромки электродов на 2,5 см. Для приготовления смеси 2–4 столовые ложки соли (в зависимости от объема бутылки) растворяются в небольшом количестве воды.

Батарея из фольги

Все солнечные батареи не пригодны для обеспечения дачи или частного дома помещения электричеством в виду своей маломощности. Но они способны служить источником питания для радиоприемников или зарядки мелких электроприборов.

Подбор материалов для создания панели

Если вы не имеете возможности купить солнечные батареи для дома, тогда собственноручное изготовление – оптимальное решение проблемы. Прежде чем приступать к формированию устройства, стоит определиться с требуемыми материалами

Рассмотрим детальнее, на что стоит обратить внимание при покупке

  1. Для создания гелиопанели вам потребуются качественные фотоэлементы. Современные производители предлагают два типа устройств:
  • элементы из монокристаллического кремния, которые имеют КПД до 13%, однако слабо эффективны при облачности;
  • фотоэлементы из поликристаллического кремния, КПД которых составляет до 9%, но интенсивность их работы аналогична как в солнечные, так и в пасмурные дни.

Для домашнего энергоснабжения целесообразно использовать поликристаллы, которые легко доступны в наборах.

Важно! Приобретайте все необходимые для сборки ячейки у одного производителя, поскольку продукция различных торговых марок может иметь существенные различия в эффективности изделий. Это может повлечь дополнительные сложности при сборке, затраты при эксплуатации и невысокую мощность солнечной батареи

  1. Для сборки солнечной батареи из подручных средств вам потребуется также набор специальных проводников, которые смогут соединить фотоэлементы.
  2. Корпус будущей панели желательно изготавливать из алюминиевых уголков, которые имеют небольшой вес. Допустимо сооружение из прочих материалов, к примеру, из дерева. Но поскольку изделие будет постоянно подвергаться атмосферному воздействию, это лишь снизит срок эксплуатации.
  3. Габариты корпуса для панели определяются количеством фотоячеек.
  4. Для внешнего покрытия фотоэлементов подойдет оргстекло или прозрачный поликарбонат. Можно использовать также закаленное стекло, которое не будет пропускать инфракрасные лучи.

Итак, после тщательного выбора, вам потребуется подготовить следующие материалы:

  • фотоэлементы в наборе;
  • алюминиевые уголки;
  • крепежные метизы;
  • диоды Шотке;
  • медные электропровода высокой мощности;
  • прозрачный лист из плексигласа или поликарбоната;
  • вакуумные подставки из силикона;
  • набор винтов для крепежа;
  • паяльное оборудование.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

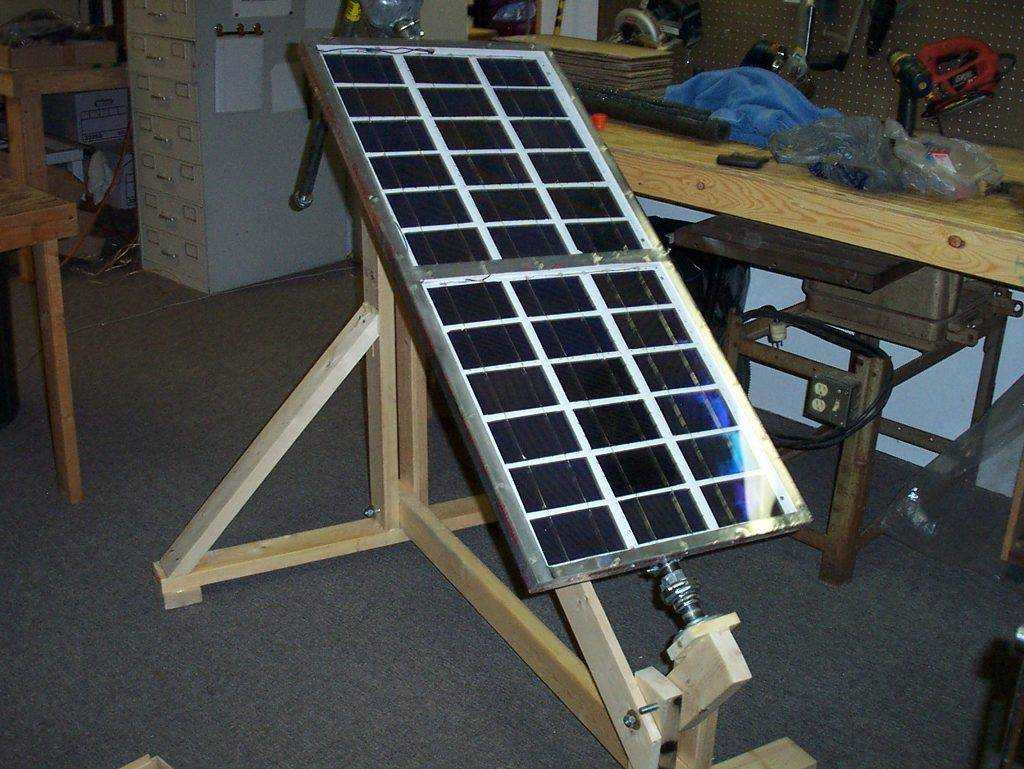

Установка

Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.

Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.

Несколько рекомендаций, которые помогут сберечь деньги и время при изготовлении солнечных панелей:

  1. Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
  2. Фотоэлементы нужно купить с небольшим запасом, велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
  3. Если элементы пока не используются, следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
  4. При первой сборке следует изготовить шаблон, на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
  5. Паять необходимо маломощным паяльником, и ни в коем случае не применять усилие при пайке.
  6. Для сборки корпуса удобнее применять алюминиевые уголки, деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
  7. Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.
