Как сделать биокамин своими руками

Виды биокаминов

Прежде чем приступить к проектированию биокамина, следует разобраться, где он будет находиться и какую функцию выполнять.

Биокамины бывают:

• настольные; Компактные устройства не займут много места
• настенные; Настенный камин гармонично впишется в гостиную
• напольные. Напольное устройство идеально для большой комнаты

Настольные камины обычно небольшого размера, круглой или прямоугольной формы, выполняются из керамики или металла. Расстояние от стекол до горелки не должно быть менее 10 см.

Настенные камины всегда имеют вытянутую прямоугольную форму, чтобы их можно было легко прикрепить к стене. Заднюю стенку всегда выполняют из жаропрочного материала, например, металла. Переднюю часть производят из огнеупорного стекла.

Напольные биокамины – самые крупные. Часто их декоративно выполняют как стандартные камины с дымоходом. Если это обычный биокамин, его просто устанавливают на подиум.

Виды горелок для биокаминов

Хоть биокамины и отличаются по внешним параметрам, внутреннее устройство у них практически одинаковое.

Существует лишь 3 вида устройства горелок:

• капиллярная;
• самотечная;
• фитильная.

Стандартная горелка для биокамина отличается простотой устройства

Капиллярная

Капиллярная горелка требует использования точно отмеренной дозы топлива. Оно затягивается в саму горелку с помощью капиллярных сил.

У нее есть ряд минусов:

• пока прогревается испаритель, присутствует запах спирта;
• в начале горения пламя сильно вспыхивает, но успокаивается через несколько минут;
• переизбыток топлива провоцирует брызги, при высоких температурах это может быть опасно;
• в капиллярном устройстве всегда остается немного неизрасходованного топлива;
• обязательно наличие заслонки для регулировки огня;
• наполнитель приходится менять, т. к. он регулярно забивается продуктами горения.

Простая конструкция капиллярной горелки способна работать до 2 часов

Самотечная

Топливо моментально попадает в испаритель. За счет этого поджег камина осуществляется сразу. Огонь держится стабильно, нужды в заслонке нет, но ее добавляют для регулирования пламени в декоративных целях. Конструкция довольно сложная, ее невозможно повторить самостоятельно.

Горючее в самотечном устройстве используется до конца за счет прогрева топливного бака

Фитильная

Испаритель фитильной горелки — это одновременно топливный бак, который подогревается пламенем. Заправку осуществляют «на глазок», перелив топлива не опасен. Главное, чтобы наполнитель полностью пропитался топливом.

В заслонке нет необходимости, т. к. пламя стабильное.

В фитильной горелке обязательно наличие металлической решетки для распределения тепла

Важно! Некоторые покупные камины работают от розетки. Это связано с дополнительной функцией освещения, звуков и т

д. Огонь всегда настоящий, в электричестве нет острой необходимости.

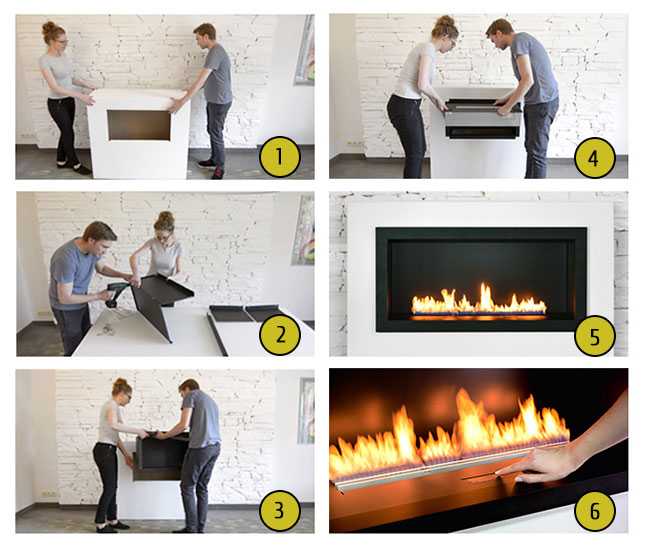

Правила установки биокамина в квартире с фото

Современная установка биокамина в квартире всего за 6 этапов.

В начале работы нужно приступать к сборке основной части, то есть к панели, где будет находиться топка.

1. С помощью чертежа создается каркас, сделанный из металлической основы или деревянного бруса.
2. По всей его длине необходимо разложить пару кусков профиля, они должны быть уложены по ширине топки, она будет находиться в центре панели.
3. Боковые стороны обшиваются кусочками гипсокартона, а нижняя часть остается открытой.
4. Верхняя часть прорезается и туда устанавливается топка.
5. Затем прикручивается часть панели, а края чистят и обрабатывают шпаклевкой. После высыхания шпаклевки гипсокартон может быть покрашен специальной краской или обклеен тонким материалом.

Следующим шагом высверлите в стекле восемь дырок для болтов, которыми будет крепиться изготовленная фальш-панель.

• на панели отметьте место, где закрепляется стекло, и проделайте нужного размера отверстия;
• через них пропустите болты с надетыми мягкими прокладками, а с внутренней стороны для закрепления используйте шайбы и гайки.

Затем проводится крепление ножек к нижней стороне стенок. Обычно они изготавливаются из металла или пластика. На ножки надевают прокладки, чтобы пол не портился.

Конструкция ставится на пол или на лист железа, а в отверстие в верхней части гипсокартонной панели ставят емкость из металла для топки и приделывают задвижку.

Когда все изделие будет готово, плоскость вокруг топливного бака украсьте красивыми камнями.

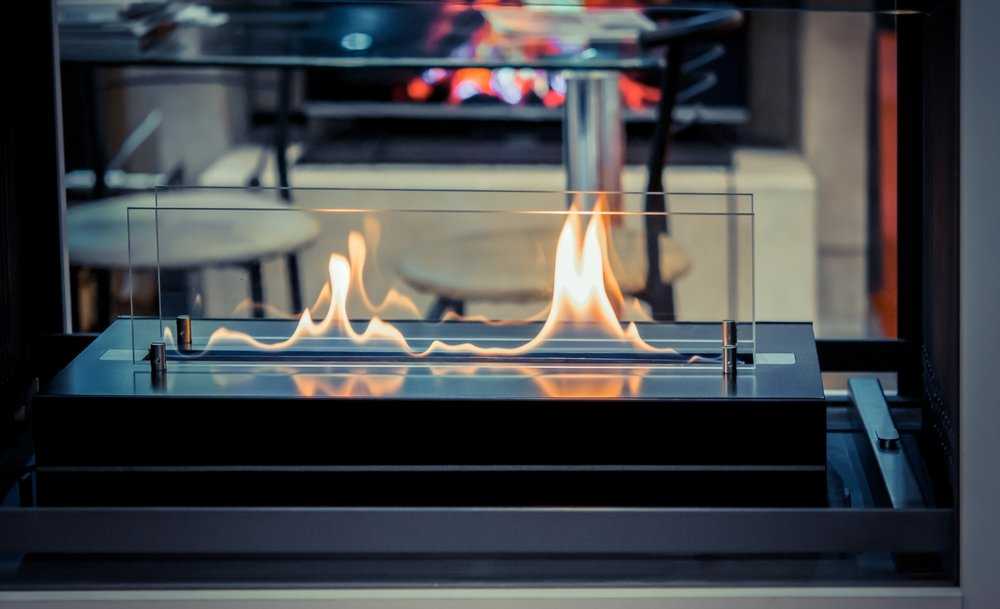

Нагреватель из двух стеклянных экранов.

Следующий способ создания очень легок. Биокамин хорошо смотрится на полу в центре любой комнаты. Для его создания вам понадобятся следующие материалы:

• емкость биокамина;
• гипсокартон или толстая фанера;
• деревянные бруски 50×30 или 40×30 мм;
• болты, шайбы, силиконовые прокладки, укладывают между стеклом и металлическим крепежом;
• огнестойкое стекло, из которого будут изготавливаться ограждающие прозрачные стенки.

Теперь вы узнали, как самостоятельно изготавливать биокамины своими руками, который станет очень красивым элементом украшения вашей квартиры.

Видео обычного мини-камина на биотопливе. Такой вариант исполнения вполне возможно сделать самому.

Как сделать все самому

Многие люди предпочитают самостоятельно изготавливать декоративные элементы для украшения своего дома и горелка для биокамина не исключение. Чертеж устройства можно найти в Интернете, разработать самому или подсмотреть готовое решение у известных производителей. При этом конструкция самого прибора может быть видоизменена с учетом ваших предпочтений.

Если рассматривать как устроена горелка, топка для биокамина в общих чертах, то она представляет собой резервуар для топлива, из которого выведен фитиль для огня во внешнюю область. В резервуар заливается биоэтанол, который постепенно сгорает на кончике фитиля, скрытого декоративными элементами.

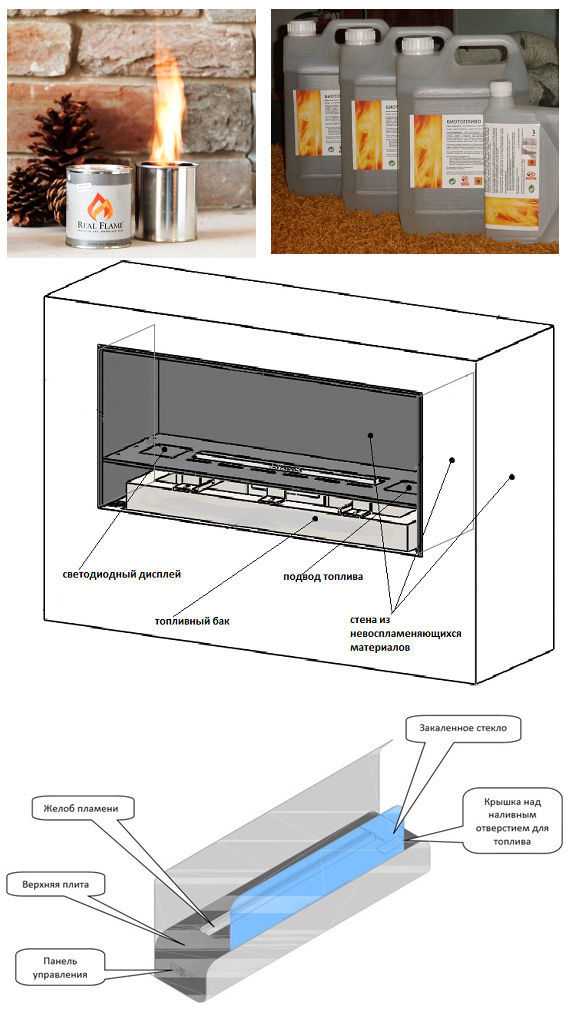

Схема устройства простого биокамина

Комплектующие детали биокамина просты в использовании, легки в установке. Все что вам потребуется для работы, это:

• Металлический резервуар необходимой формы и объема, который будет непосредственно установлен внутри биокамина. Декоративные качества этого металлического ящика неважны, поскольку он все равно будет скрыт от глаз. Основные требования к нему полная герметичность и огнеупорность. Вы можете сделать его из металла сами, или подобрать уже готовый вариант.
• Для соединения внутренней и внешней части камина потребуется фитиль, шнур, ткань.
• Для равномерного распределения огня в биокамине понадобиться металлическая сетка. Она же станет основной, на которую вы поместите декоративные аксессуары.
• Для защиты от огня потребуется стеклянный экран из огнеупорного стекла.
• Биотопливо будет основным горючим, используемым для работы устройства. Кстати, биологическое топливо может также делаться самостоятельно из различных спиртов.

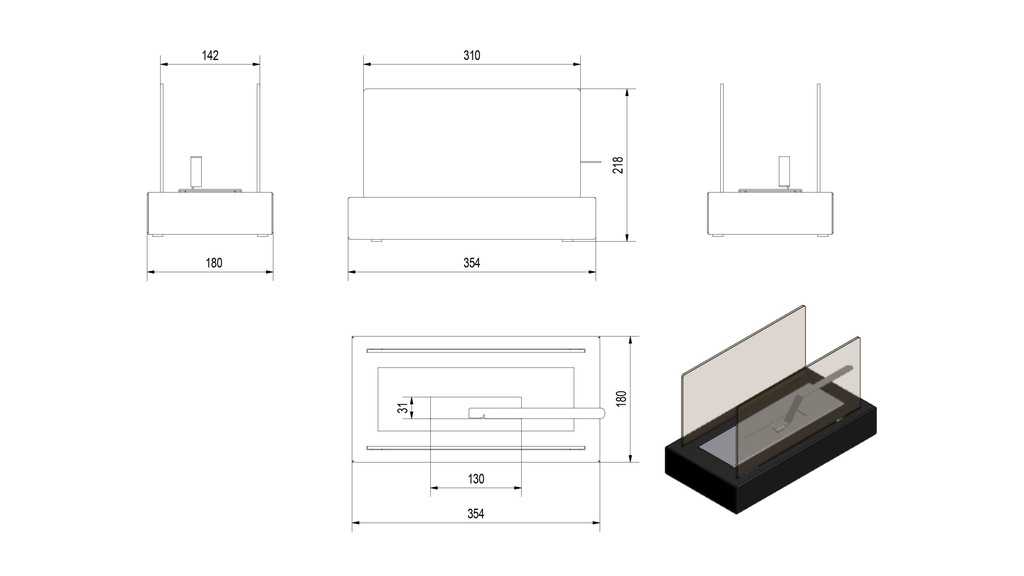

Чтобы собрать все элементы воедино, желательно разработать чертеж, на котором конструкция горелки биокамина будет вам понятна. К тому же на эти чертежи можно будет ориентироваться и в дальнейшем, подбирая декоративные аксессуары.

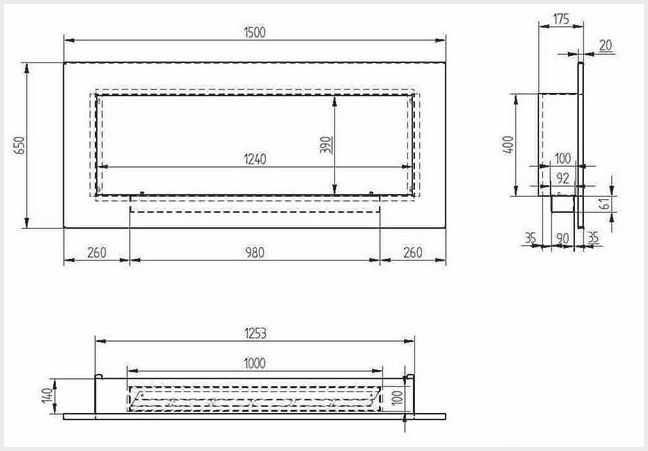

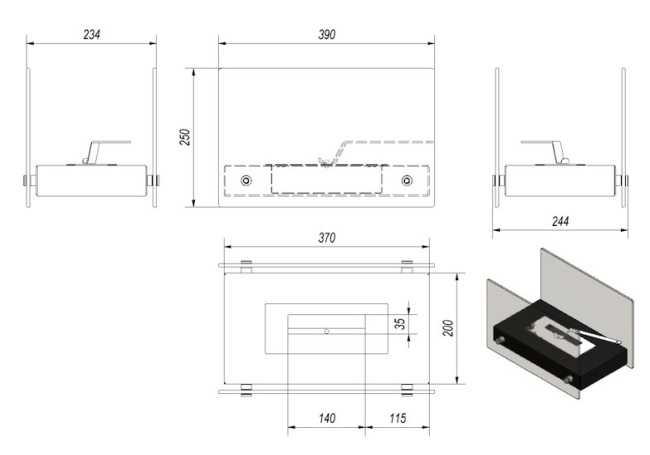

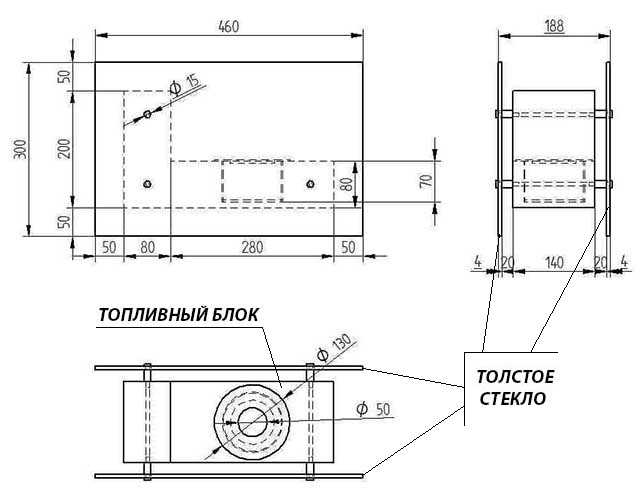

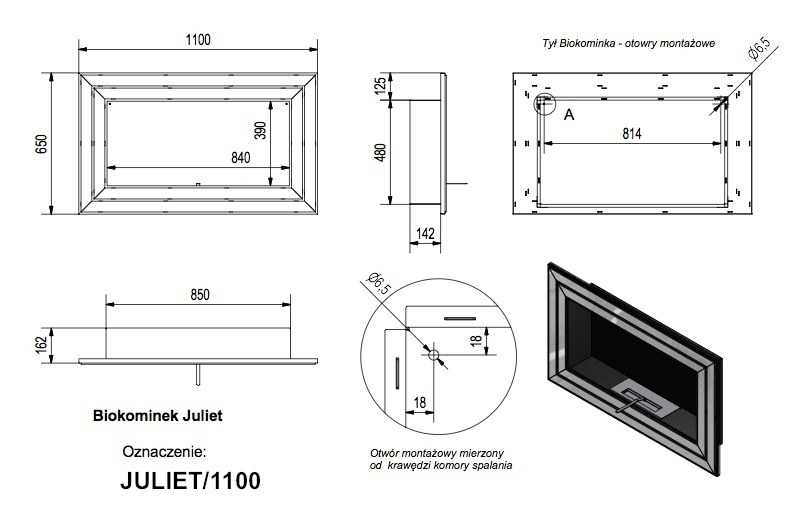

Пример чертежа для сборки биокамина

Для сборки биокамина своими руками вам потребуется провести следующие работы:

• Собрать основной корпус биокамина, склеить или скрепить защитный экран и установить на него. Защитный экран можно соединить креплениями, а можно склеить, для чего используется специальный жаропрочный герметик. Отметим, что сохнет он минимум сутки, поэтому работы следует провести заранее.
• Установить в собранный корпус резервуар для топлива, закрепить его чтобы он не болтался.
• Подготовить металлическую сетку, устанавливающуюся на корпус биокамина поверх резервуара с топливом. Если ячейки в сетке слишком крупные, можно использовать несколько слоев, уложенных в аппарате со смещением.
• Проложить фитиль внутри конструкции, соединив резервуар с внешней частью биокамина.
• Загрузить декоративные элементы и распределить их на сетке, при этом спрятав от глаз фитиль устройства.
• Залить биоэтанол в резервуар биокамина, запустить устройство.

Первый пуск покажет, правильно ли работает система. Если нет, то стоит ее доработать, если да, то можно приступать к полноценному декорированию внутренней и внешней стороны прибора.

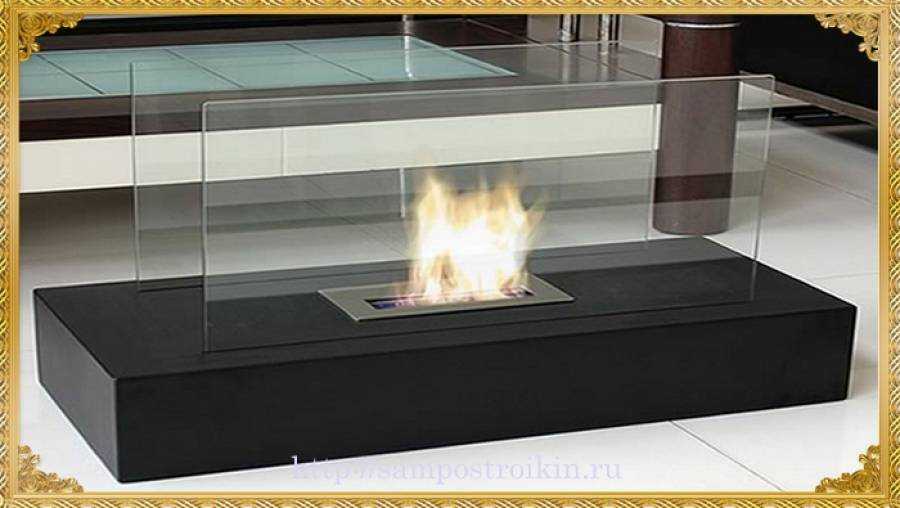

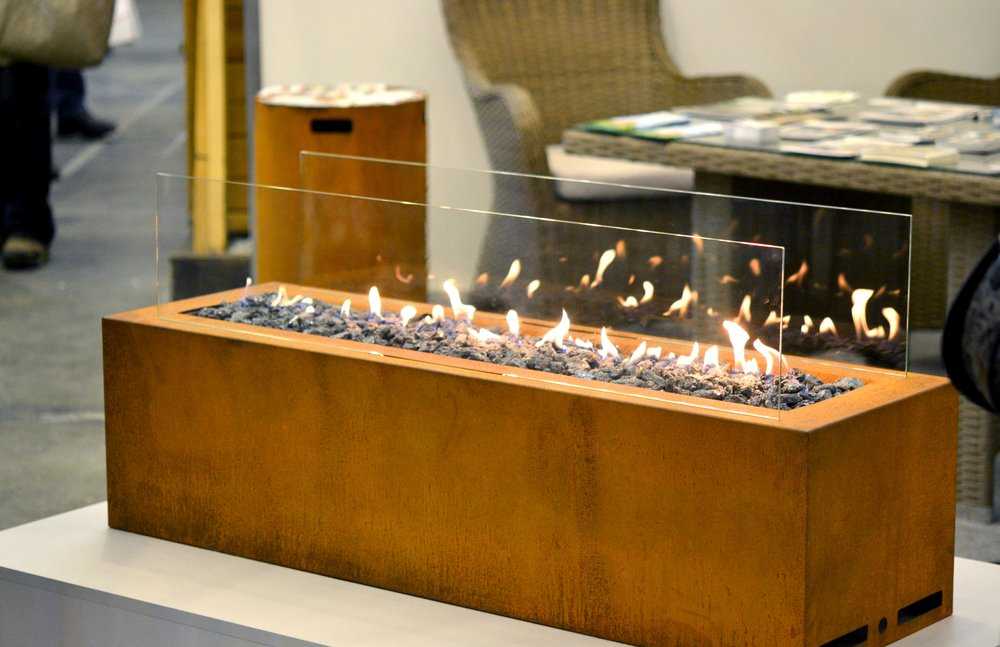

Небольшой настольный вариант биокамина

К счастью, аксессуаров для биокаминов, которые позволяет задекорировать пространство внутри аппарата очень много. Вы можете использовать камни различной фактуры, цвета и формы или имитации дров и углей, альтернативные предметы. Создаются эти элементы декора из керамики, которая не боится прямого огня. Благодаря эти аксессуарам создается более полноценная картина происходящего в камине.

О внешнем антураже так же не стоит забывать. Во-первых, гармонично оформите корпус самого биокамина, подберите нужные цвета, материалы, а во-вторых, организуйте пространство вокруг прибора, например, поставьте соответствующие предметы, вроде кочерги или щипцов для работы с дровами, зажигалки и устройства для тушения биокамина.

Сборка

Здесь мы расскажем о создании самого простого варианта биокамина, где горелка спрятана между двумя прозрачными защитными экранами. Такой прибор идеально будет смотреться на журнальном столике или на отдельной низкой и длинной тумбе.

Платформу под камин нетрудно изготовить из обычного гипсокартона или 12-миллиметровой фанеры. Следует также запастись:

• бруском деревянным (50 на 30 миллиметров);
• саморезами по дереву.

Еще потребуется:

• два куска огнестойкого стекла по выбранным вами размерам (закажите его в мастерской, и попросите зашлифовать края);
• топливный бачок с задвижкой;
• крепежи для экранов (продаются в мебельных магазинах);
• болтики с шайбами и силиконовыми уплотнителями;
• огнеупорная краска.

В

Сверху лобзиком проделывается отверстие под приобретенную горелку. Все поверхности и края очень тщательно обрабатываются наждаком. Места, где завинчивались шурупы, маскируются шпатлевкой по дереву. Основу красят огнестойкимсоставом черным или темно-коричневым.

На последнем этапе устанавливают горелку и создают декоративную обсыпку из гальки.

Это видео позволит лучше разобраться с процессом создания биокамина:

Какое топливо можно использовать

Ботопливо — горючее, не выделяющее в атмосферу вредных веществ. Различают три его вида:

• биоэтанол;
• биогаз;
• биодизель.

Жидкое топливо

У жидкого биотоплива нет запаха и оно полностью сгорает

Для эксплуатации экокаминов используют биоэтанол, который получают посредством переработки растительного сырья. Это обычный этиловый спирт, который продаётся в ёмкостях разного объёма: от 0,5 до 10 литров.

Средний расход — 0,3–0,5 л/ч (литров в час). В процессе сгорания этого объёма топлива выделяется около 5 кВт тепловой энергии. Поэтому экокамин средних размеров можно использовать для обогрева помещения. Эффективность этого оборудования сопоставима с электрообогревателями мощностью 3 кВт/ч.

Преимущества жидкого топлива:

• экономный расход;
• полное сгорание;
• отсутствие запаха;
• возможность регулирования интенсивности горения с помощью заслонок;
• не оставляет сажи и жирного налёта после сгорания, поэтому горелки и топливный блок легко очистить.

Производители предлагают биотопливо, обогащённое специальными присадками, обеспечивающими яркие цвета пламени. Биоэтанол получают из крахмалосодержащего сырья:

• кукурузы (стеблей и початков);
• свёклы;
• маниока;
• сахарного тростника;
• картофеля;
• ячменя.

Сырьё измельчают и ферментируют с помощью дрожжей, глюкомилазы и амилосубтилина. После чего отправляют на брагоректификацию. Лидерами по производству биоэтанола являются Бразилия, Китай и Индия.

Жидкое топливо можно изготовить самостоятельно. Для этого понадобятся:

• 96% спирт;
• бензин «Б-70».

Ингредиенты смешивают в пропорции 1:9 (одна часть бензина и 9 частей спирта). Расход полученного топлива будет большим, чем у биоэтанола: до 1 л/ч. Но собственноручно приготовленное топливо все равно выгоднее, так как для него требуется дешёвое сырье.

Популярные марки:

• Art Flame;
• FANOLA;
• «Биотепло».

Твёрдое топливо

Твёрдое топливо — дрова или сухое горючее. Оно не используется для эксплуатации биокаминов. Количество тепла, получаемое при сгорании этих видов топлива, превышает допустимые для экокаминов нормы.

Область применения

В камине с такими характеристиками используется открытый огонь, возникающий от сгорания экологически чистого материала, обычно им выступает этиловый спирт особой очистки. Если при сгорании дров или угля должен появляться углекислый газ, который непременно нужно отводить из дома, то с биотопливом это не происходит: оно сгорает полностью без вредных для человека соединений.

Как известно из физики еще со школы, чтобы поддерживать процесс горения нужен кислород, который забирается из пространства жилого помещения: становиться душно и трудно дышать. Всеми этими признаками не наделен биокамин, ему необходимо минимальное количество воздуха для поддержания пламени в горелке.

Дымоходная многоуровневая система – обязательная составляющая любого обогревательного элемента на природном топливе. Для нашего устройства он не нужен, поскольку дыма, как такового, просто не образуется.

Область применения – украшение интерьеров больших и маленьких квартир, коттеджей и дач, офисов и зала для приема почетных гостей.

Еще совсем недавно его использовали в целях обогрева там, где в целях противопожарной безопасности было запрещено использовать другие нагревательные конструкции.

Но с тех пор прошло много времени, и в наши дни – биокамин предмет декора не только изысканного, но самого простого интерьера. И многие дизайнеры смело утверждают, что он отлично подойдет практически для любого оформления.

Если пол помещения перегружен мебелью, то настенный вариант может исправить эту ошибку, и обеспечить уютную атмосферу домашнего очага. Не следует думать, что его невозможно использовать по прямому назначению – обогреву, он, правда не так интенсивно, но все-таки нагревает окружающий воздух.

Есть и такие конструкции, которые снабжены колесиками, а это удобно, если он нужен только на некоторое время: выдвинуть на середину квартиры, сесть на ковер или низкую кушетку, и любоваться неспешным пламенем. Его легко передвинуть или убрать, а в случае необходимости – выдвинуть.

Что такое биокамин

Биокамин является устройством, работающим на экологичном топливе и используемым для обогрева помещения. Достоинство подобных приборов заключается в том, что они не требуют установки вытяжки или дымохода. Для их изготовления можно использовать подручные материалы.

Камины на биотопливе могут быть крупно- или малогабаритными. Они применяются для оформления зоны отдыха и акцентирования внимания на определенных деталях интерьера. Дополнительным преимуществом является то, что для их монтажа в квартирах, расположенных в многоэтажных домах, не требуется согласований и разрешений.

При обогреве помещения с помощью биокамина влажность воздуха не снижается. Такие приборы характеризуются минимальным количеством теплопотерь, что обусловлено отсутствием дымохода, через который может выходить генерируемое тепло. Сегодня популярностью пользуются модели с дистанционным управлением, оборудованные системой расхода топлива.

Как сделать биокамин своими руками?

Вот тут-то мы и подошли к самой интересной части, практической и в какой-то степени творческой. Если постараться, то такой агрегат можно изготовить самостоятельно. Небольшой биокамин для квартиры, дачи не потребует от вас каких-то особенных знаний, а результат непременно порадует. Главное – заранее продумать его дизайн, соблюсти требуемые расстояния между стенками, верхней частью и источником огня, выбрать соответствующие материалы и проработать все этапы.

Как сделать биокамин:

Для начала запаситесь необходимыми материалами и инструментами: стеклом (размер, приблизительный бумажному листу формата А4), стеклорезом, силиконовым герметиком (для склеивания стекла). Также вам понадобится кусок металлической сетки (подойдёт мелкоячеистая строительная сетка или даже стальная решётка из духового шкафа), железная коробка (она будет выполнять роль топливного отсека, поэтому лучше выбрать стальной короб)

Ещё вам потребуются жароустойчивые камни, это может быть даже галька, шнурок (будущий фитиль для биокамина), биотопливо.
Важно произвести правильные расчеты, например, расстояние от источника огня (горелки) до стекла должно быть не менее 17-ти см (чтобы стекло не лопнуло от перегрева). Количество горелок определяется размерами помещения, в котором будет установлен эко-камин

Если комната небольшая (15 или 17 м²), то на такую площадь будет достаточно одной горелки.
Топливный отсек – это квадратный металлический короб, имейте в виду, чем больше его размеры – тем дальше будет расположен источник огня от стекла. Этот короб можно окрасить краской подходящего оттенка, но лишь снаружи! Внутри он должен быть «чистым», чтобы краска не загорелась и не начала выделять ядовитые вещества.
Берём 4 стеклянных фрагмента (их размеры должны соответствовать габаритам металлического короба) и склеиваем силиконовым герметиком. У нас должно получиться что-то наподобие аквариума, только без дна. На время высыхания герметика все стороны «аквариума» можно подпереть устойчивыми предметами и оставить в таком состоянии до полного застывания связующей массы (это примерно 24 часа).
Спустя указанное время излишки герметика можно аккуратно удалить при помощи строительного ножа с тонким лезвием.

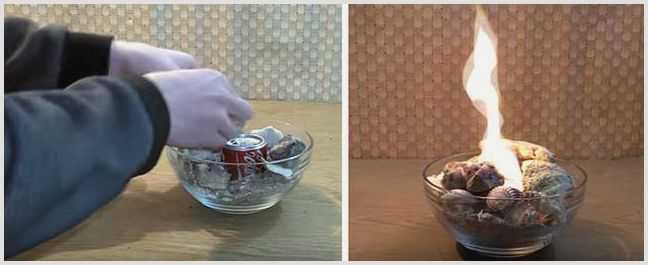

Берём железную банку (можно использовать ёмкость из-под какого-нибудь консервированного продукта), наполняем её биотопливом и устанавливаем в металлический короб. Важно, чтобы у неё были толстые стенки! Но самый лучший вариант – это ёмкость из нержавеющей стали.
Далее, согласно размерам топливного короба, вырезаем металлическую сетку и устанавливаем её сверху на него. Для надёжности сетку можно закрепить, но имейте в виду, что вы её будете периодически поднимать, чтобы заполнять железную баночку биотопливом.
Сверху на решётку укладываем гальку или камни, которые вы выбрали – они не только являются декором, но и помогают равномерно распределять тепло.
Берём шнурок и формируем из него фитиль для биокамина, один конец опускаем в баночку с биотопливом.

Пропитанный горючей смесью фитиль можно поджигать при помощи тоненькой деревянной палочки или длинной каминной спички, или лучинки.

Это самая простая модель создания биокамина своими руками, более сложные аналоги изготавливаются при помощи направляющих профилей, гипсокартона, кафеля и прочих материалов. Принцип создания «горелки», кожуха и топливного отсека аналогичен. Чтобы восполнить запасы топлива, нужно будет убрать камни и поднять металлическую решётку, однако можно воспользоваться большим шприцем и направить струю горючей жидкости между ячейками решётки, прямо в железную баночку.

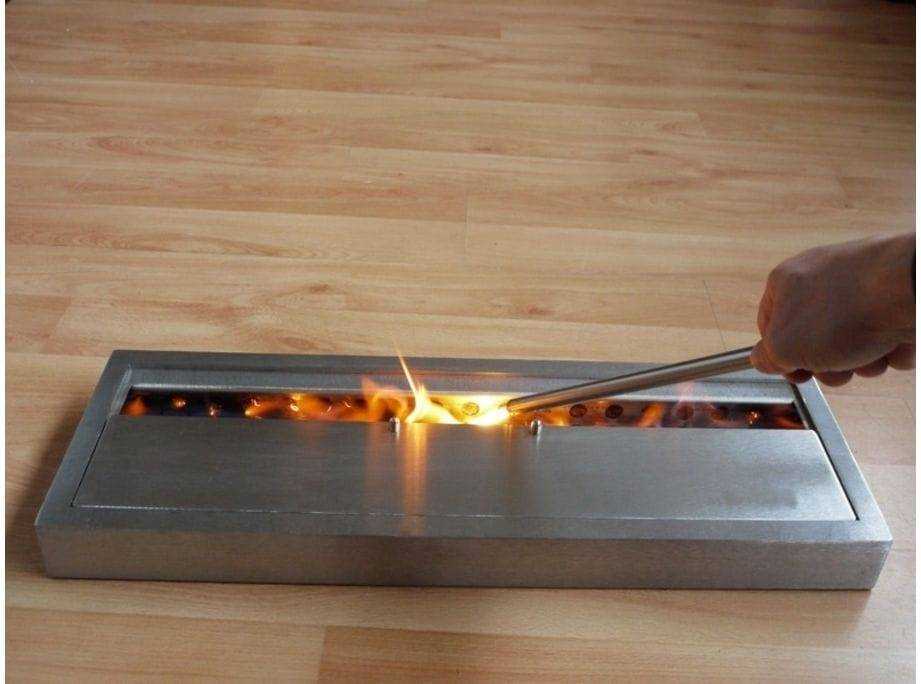

Хочу уделить особое внимание «сердцу» всей конструкции – горелке. Горелка для биокамина – это, иными словами, ёмкость для топлива

Заводские горелки уже изготовлены по всем требуемым стандартам, самый надёжный материал – это нержавеющая сталь, такая горелка прослужит очень долго без деформации, окисления и коррозий. Хорошая горелка должна быть толстостенной, чтобы при нагревании она не деформировалась. Также обращайте внимание на целостность горелки – на ней не должно быть никаких трещин или любых других повреждений! Под воздействием высоких температур любая трещина увеличивается в размерах. Чтобы не произошло пролива горючего и последующего возгорания, отнеситесь к этому нюансу особенно придирчиво.

Кстати, если вы самостоятельно делаете биокамин, можно сделать ещё один вариант горелки. Для этого в стальную ёмкость нужно не слишком плотно набить белую стекловату, накрыть её сверху решёткой (или сеткой), вырезанной по размеру ёмкости. Далее просто заливаете спирт и поджигаете горелку.

Выводы и полезное видео по теме

Делаем миниатюрный настольный биокамин:

Автоматический биокамин – что это такое:

https://youtube.com/watch?v=XJ_knPnx6o4

Процесс изготовления биокамина:

Биокамин подарит вашему дому особую атмосферу. Чтобы наслаждаться танцем живого огня в любое время, достаточно собрать простую конструкцию.

Важно не забывать о правилах безопасности: не использовать топливо непонятного происхождения, не оставлять огонь без присмотра, не заливать топливо в неостывшее устройство и не забывать регулярно проветривать комнату, в которой работает биокамин. Вы дополнили интерьер собственноручно изготовленным биокамином? Может у вас есть дополнения или полезные советы по сборке? Или вы заметили неточности в предложенном нами материале? Напишите нам об этом, поделитесь фотографиями своей самоделки – ваш опыт вдохновит на творчество других пользователей

Вы дополнили интерьер собственноручно изготовленным биокамином? Может у вас есть дополнения или полезные советы по сборке? Или вы заметили неточности в предложенном нами материале? Напишите нам об этом, поделитесь фотографиями своей самоделки – ваш опыт вдохновит на творчество других пользователей.
